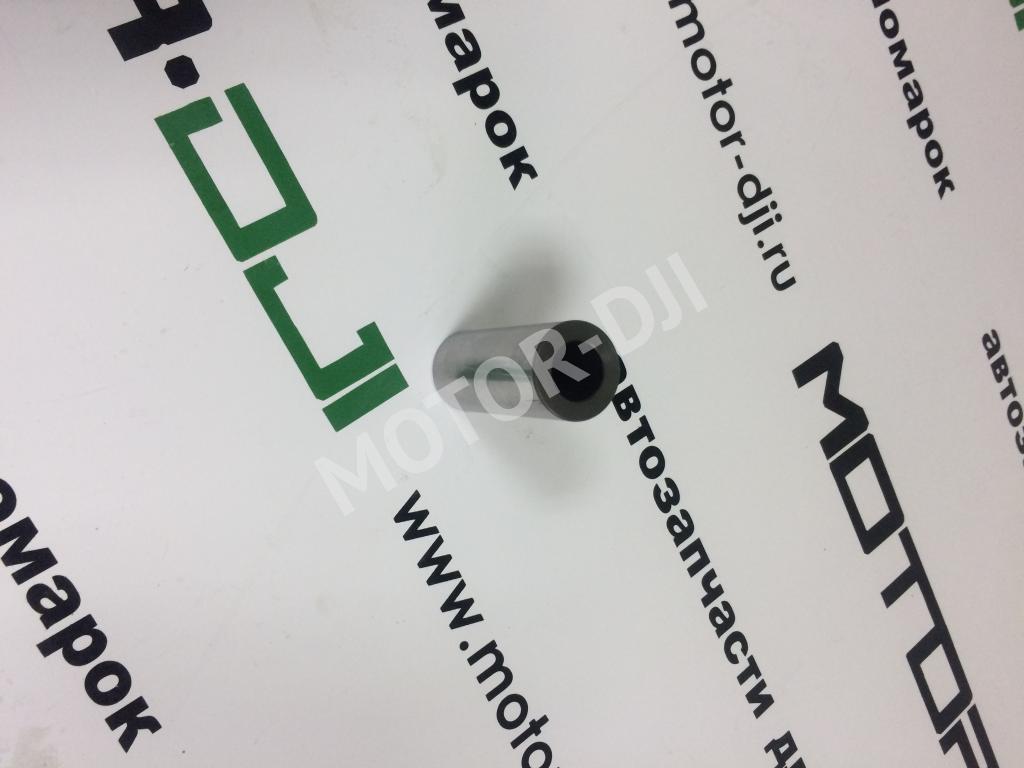

Палец поршневой Porter

Палец поршневой Porter для двигателей Mitsubishi и Hyundai

Что это такое

Поршневой палец — это высокопрочная стальная деталь, которая служит шарнирным соединением между поршнем и шатуном в двигателе. Он обеспечивает свободное вращение шатуна относительно поршня, передавая усилие от давления газов в цилиндре на коленчатый вал. Палец работает в условиях экстремальных температурных и ударных нагрузок, поэтому его прочность и точность изготовления критически важны для долговечности мотора.

Симптомы проблем

• 🔹 Стук в верхней части двигателя: Наиболее характерный признак износа или люфта поршневого пальца — отчетливый металлический стук, похожий на удар по металлу, особенно на холодном двигателе или при резком сбросе газа.
• 🔹 Падение мощности и повышенный расход масла: Износ пальца и его посадочных мест в поршне приводит к нарушению герметичности камеры сгорания, потере компрессии, прорыву газов в картер и увеличению расхода моторного масла.
• 🔹 Задиры на зеркале цилиндра: При критическом износе или заклинивании пальца поршень может перекоситься в цилиндре, что приводит к образованию задиров на его стенках и быстрому выходу из строя всей поршневой группы.

Подходит для автомобилей

Деталь предназначена для двигателей популярных коммерческих и внедорожных автомобилей: MITSUBISHI Delica/L300/L400 (4D56, 4M40), MITSUBISHI L200 (4D56), MITSUBISHI Pajero (4D56, 4M40), HYUNDAI Galloper (4D56, 4M40), HYUNDAI Starex (H1) (D4BH), HYUNDAI H100/Porter (D4BF, D4BH), HYUNDAI Libero, HYUNDAI Terracan (D4BH).

Признаки замены

Замена поршневого пальца необходима при любом капитальном ремонте двигателя, а также при выявлении его износа или люфта во время диагностики. Прямыми показаниями являются: наличие стука, повышенный расход масла на угар, снижение компрессии в одном или нескольких цилиндрах. Палец меняется всегда в комплекте с поршневыми кольцами и, как правило, с самими поршнями и шатунными вкладышами.

Преимущества

• ✔ Высокая износостойкость: Изготовлен из высококачественной легированной стали с последующей цементацией и закалкой, что обеспечивает исключительную твердость поверхности и вязкость сердцевины для сопротивления ударным нагрузкам.
• ✔ Точность размеров: Строгое соблюдение заводских допусков по диаметру и овальности гарантирует идеальную посадку в бобышках поршня и верхней головке шатуна, минимизируя нежелательные люфты.
• ✔ Оптимальная геометрия: Конструкция и обработка поверхности снижают напряжение в зонах перехода, предотвращая образование трещин и обеспечивая равномерное распределение масляной пленки.

FAQ: частые вопросы

Q: Можно ли заменить поршневой палец, не снимая двигатель? A: Нет, для замены поршневого пальца необходимо полностью разобрать двигатель: снять головку блока цилиндров, масляный поддон и извлечь поршень с шатуном в сборе. Это сложная операция, требующая специального инструмента и опыта, так как палец обычно устанавливается с натягом или по принципу плавающей посадки с фиксацией стопорными кольцами.

Q: Почему при замене пальца рекомендуют менять и стопорные кольца? A: Стопорные кольца — это расходные элементы, которые теряют свою упругость и могут сломаться при демонтаже. Использование старых колец грозит их выпадением во время работы двигателя, что приведет к катастрофическим последствиям: палец сместится и процарапает зеркало цилиндра. Всегда устанавливайте новые кольца из ремонтного комплекта.

Q: Как понять, что палец подобран правильно? A: Правильно подобранный палец должен соответствовать не только OEM-номеру, но и ремонтному размеру поршня (стандарт, +0.25, +0.50 и т.д.). Он должен с небольшим усилием, но свободно проворачиваться в бобышках поршня при комнатной температуре и легко входить в верхнюю головку шатуна. Обязательна проверка зазоров по спецификации производителя двигателя.

Q: В чем разница между плавающей и запрессованной посадкой пальца? A: В современных двигателях, включая 4D56 и D4BH, используется плавающая посадка: палец свободно вращается и в поршне, и в шатуне, что обеспечивает равномерный износ. Он фиксируется от осевого смещения стопорными кольцами. При запрессованной посадке палец неподвижно закреплен в верхней головке шатуна и вращается только в бобышках поршня. Важно не перепутать тип посадки при сборке.

Советы по эксплуатации

• 📌 Используйте правильный инструмент: Для запрессовки или извлечения пальца всегда применяйте специальный оправленный пресс или съемник. Попытки выбить его молотком могут привести к деформации поршня, шатуна или самого пальца.
• 📌 Соблюдайте температурный режим: При сборке часто требуется нагрев поршня (обычно в горячей воде до 60-80°C), чтобы бобышки расширились и палец вошел без чрезмерных усилий, которые могут повредить посадочные места.
• 📌 Контролируйте состояние сопряженных деталей: Перед установкой нового пальца тщательно проверьте бобышки поршня и отверстие в шатуне на предмет эллипсности и задиров. Установка новой детали в изношенное посадочное место не даст положительного результата.
