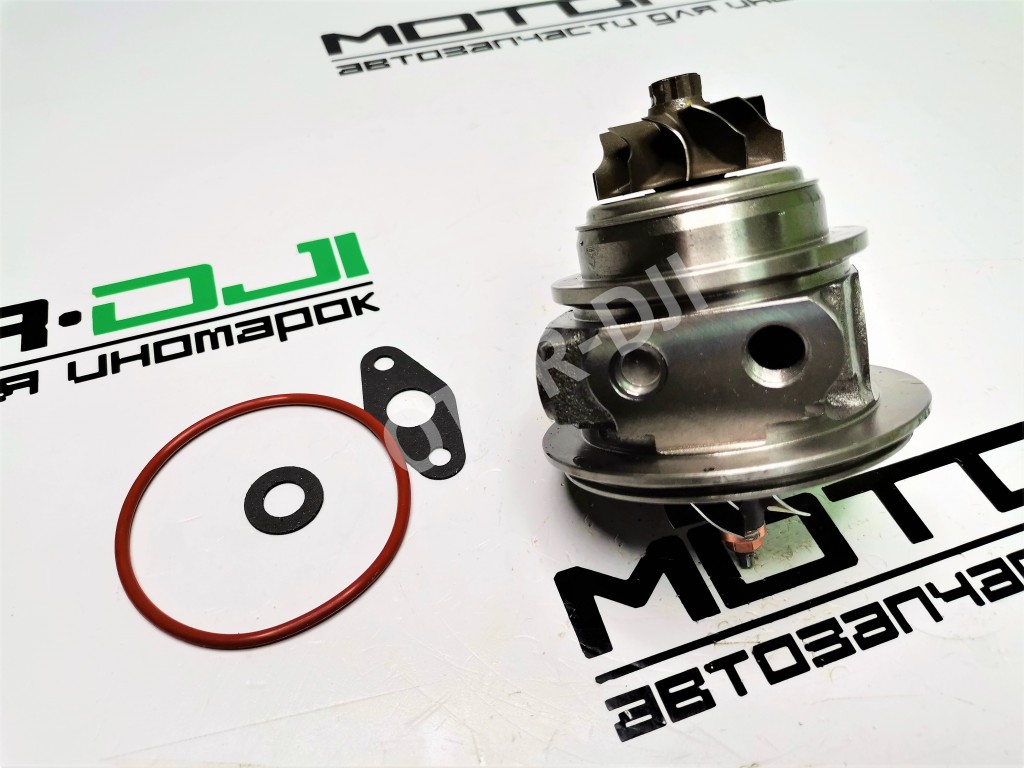

Картридж турбины Starex 2820042650, 282004A160

Картридж турбины Starex/H1/H200 2.5L TDI -2007

Что это такое

Картридж турбины (центральный узел) — это сердцевина турбокомпрессора, собранный в едином корпусе комплект его ключевых вращающихся и изнашиваемых компонентов. Он включает вал с крыльчатками турбинного и компрессорного колес, подшипники скольжения (втулки), систему уплотнений и масляные каналы. Установка нового картриджа — это наиболее распространенный и экономически выгодный способ ремонта турбины без замены всего агрегата, если корпусы (улитки) не имеют критических повреждений.

Симптомы проблем

• 🔹 Повышенный расход масла и сизый дым из выхлопа: Наиболее характерный признак износа уплотнений вала (маслосъемных колец) картриджа. Масло проникает во впускной или выпускной тракт, сгорает в цилиндрах, вызывая густой дым сизого или синего оттенка, особенно на переходных режимах.
• 🔹 Свист, вой или скрежет из области турбины: Посторонние звуки могут указывать на износ подшипников, контакт крыльчаток о корпус из-за увеличенного люфта вала или на наличие трещин в крыльчатке турбинного колеса.
• 🔹 Снижение мощности и ухудшение динамики (турбояма): Турбина не выходит на номинальное давление наддува из-за повышенного сопротивления вращению вала (износ подшипников) или из-за загрязнения и нарушения геометрии крыльчаток.
• 🔹 Люфт вала турбины: При ручной проверке (сняв патрубки) ощущается не только продольный, но и критический радиальный люфт вала с крыльчатками. Небольшой продольный люфт — норма, а заметный радиальный — прямой признак необходимости замены картриджа.
• 🔹 Подтекание масла на стыках корпусов турбокомпрессора: Масло может сочиться через изношенные уплотнения картриджа в месте его соединения с корпусами.

Подходит для автомобилей

Данный картридж SLTurbo предназначен для ремонта турбокомпрессоров, устанавливаемых на популярные дизельные двигатели 2.5 TDI (D4BH, 4D56 и их модификации). Он подходит для широкого круга автомобилей:

• MITSUBISHI: Delica (L300, L400), L200, Pajero (II, III), Pajero Sport.
• HYUNDAI: Galloper, Starex (H-1), Terracan.
• KIA: некоторые модели с аналогичными силовыми агрегатами.

Признаки замены

Замена картриджа турбины необходима при подтвержденном износе его внутренних компонентов, когда корпусные детали (улитки турбины и компрессора) находятся в удовлетворительном состоянии. Критерии:

1. Наличие одного или нескольких симптомов из списка выше.
2. Визуальный осмотр снятой турбины выявил износ подшипников, выработку на валу, повреждение уплотнений, но при этом отсутствуют сколы, трещины и сильная эрозия на внутренних поверхностях корпусов.
3. Компрессорное и турбинное колесо в старом картридже имеют повреждения (загнутые, сточенные лопасти), но не разрушили свои корпуса.

Преимущества

• ✔ Экономия средств: Замена картриджа обходится значительно дешевле покупки целого нового или контрактного турбокомпрессора, что особенно актуально для данных моделей автомобилей.
• ✔ Качество и совместимость: Картридж SLTurbo производится с соблюдением оригинальных допусков и параметров (OEM 2820042650), что гарантирует правильную посадку в штатные корпуса и стабильную работу под давлением.
• ✔ Комплексное решение: В сборе уже присутствуют все необходимые для восстановления детали (вал, колеса, подшипники, уплотнения, прокладки), что упрощает ремонт и снижает риск ошибок при подборе отдельных элементов.
• ✔ Сохранение оригинальной геометрии: Использование родных корпусов часто предпочтительнее, так как они идеально стыкуются с выпускным и впускным коллектором конкретного двигателя, исключая проблемы с монтажом.

FAQ: частые вопросы

Q: Можно ли установить этот картридж самостоятельно, без специального оборудования? A: Теоретически можно, если есть серьезный опыт ремонта ДВС и турбин. Однако процесс требует высокой чистоты, точного момента затяжки центральной гайки, балансировки собранного узла (желательно на станке) и правильной последующей обкатки. Настоятельно рекомендуется доверить эту работу специалистам турбо-сервиса.

Q: Нужно ли менять масло и фильтр после замены картриджа? A: Да, это обязательная процедура. Старое масло содержит продукты износа старой турбины. Необходимо заменить масло и масляный фильтр, а также проверить и при необходимости прочистить или заменить маслопроводы, подающие смазку к турбокомпрессору.

Q: Почему после установки нового картриджа все равно идет сизый дым? A: Непродолжительный дым в первые минуты работы возможен из-за выгорания остатков масла в системе. Если дымление продолжается, причины могут быть в других узлах: износ цилиндропоршневой группы, закоксованность маслосъемных колец, проблемы с системой вентиляции картера (КВГ) или неисправность клапана EGR.

Q: Требуется ли обкатка после замены картриджа? A: Да, обкатка критически важна для формирования масляной пленки на новых подшипниках. Рекомендуется после запуска дать двигателю поработать на холостом ходу 5-10 минут, а затем первые 300-500 км избегать высоких нагрузок и оборотов, не допуская резких ускорений и работы на высоких оборотах под нагрузкой.

Q: В чем разница между картриджем и целой турбиной? A: Картридж — это ремонтный комплект для восстановления старой турбины. Целая турбина — это полностью новый или восстановленный агрегат в сборе, включающий все корпуса. Картридж дешевле и используется, если корпуса вашего старого турбокомпрессора целы.

Советы по эксплуатации

• 📌 Используйте качественное моторное масло: Для дизельных двигателей с турбиной всегда применяйте масла, соответствующие допускам производителя, с нужной вязкостью и классами качества (например, ACEA B3/B4). Своевременно меняйте масло и фильтр.
• 📌 Дайте турбине остыть: После длительной поездки, особенно на высоких оборотах или с нагрузкой, перед выключением двигателя дайте ему поработать на холостом ходу 1-2 минуты. Это позволит турбокомпрессору остыть в режиме циркуляции масла, предотвращая его закоксовывание.
• 📌 Проверяйте состояние воздушного фильтра: Грязь и пыль, попадающие через поврежденный или грязный воздушный фильтр, действуют как абразив на крыльчатку компрессора и подшипники, резко сокращая ресурс картриджа.
• 📌 Контролируйте состояние систем двигателя: Неисправности системы впрыска топлива (свечи накала, форсунки), забитый сажевый фильтр или проблемы с EGR увеличивают нагрузку на турбину и могут привести к ее перегреву и преждевременному выходу из строя.

  ---

  Номера комплектующих и их аналогов для данного товара: 2820042540, MCT0757RF, 4917702512, 4917702513, 4917707612, 4917707616, DMX125024, MD194845, MR355225, MTM6547RB, 2820042650, MTM7557SL, 4913504300, 4913504302, MTM7557PR, MTM7557RB, 282004A160, MTM7555TD, 4913504010, 4913504011, MTM7555KR
