Ротор стартера

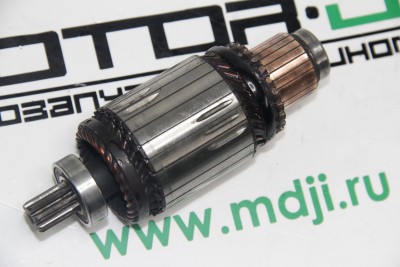

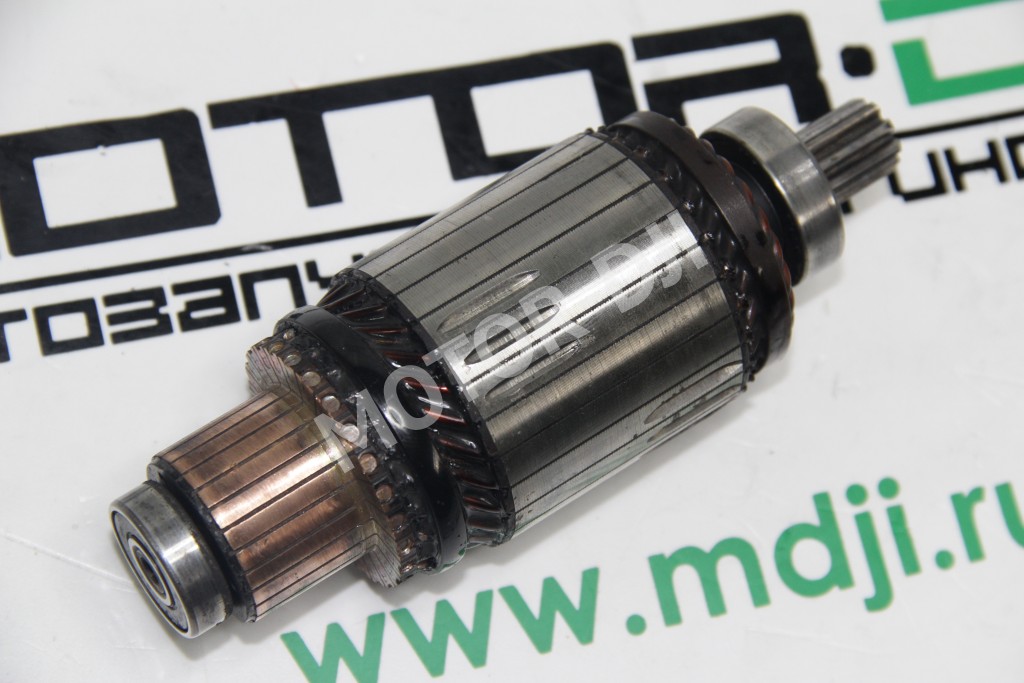

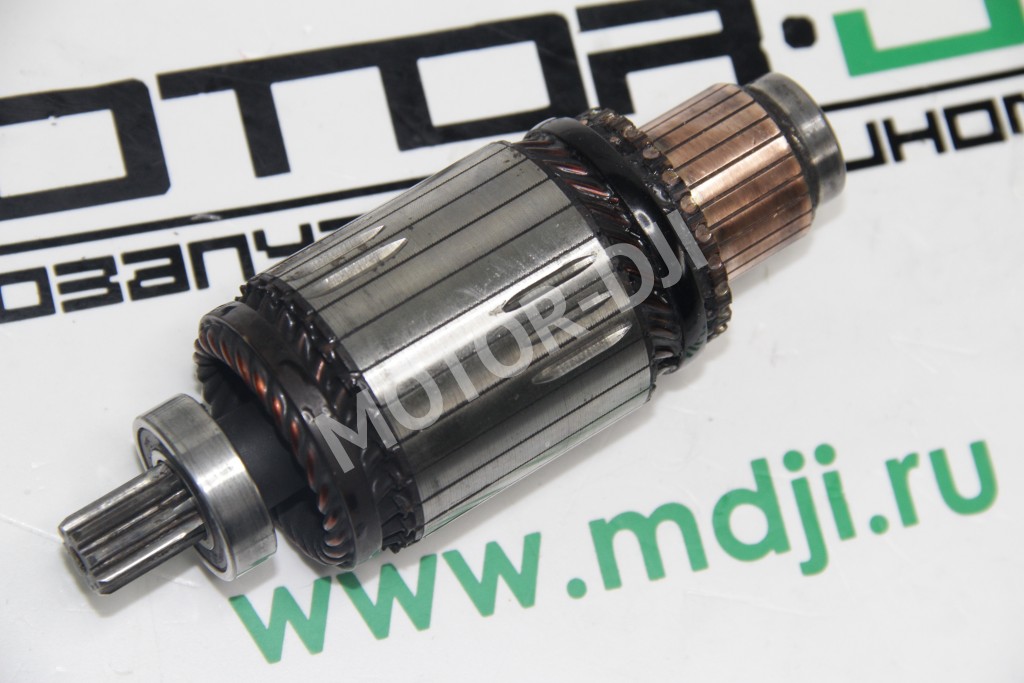

Ротор стартера LXParts LX3615042000 для HYUNDAI H100/Porter

Что это такое

Ротор стартера — это вращающаяся часть электродвигателя стартера, представляющая собой вал с коллектором и набранным сердечником из электротехнической стали с уложенными в его пазах обмотками. При подаче напряжения через щёточный узел на коллектор, ротор приходит во вращение внутри статора, создавая крутящий момент, который через бендикс передаётся на маховик двигателя для его запуска. Это ключевой элемент, преобразующий электрическую энергию аккумулятора в механическое вращение.

Симптомы проблем

• 🔹 Стартер не крутит или «молчит»: При повороте ключа слышны только щелчки тягового реле, но сам электродвигатель стартера не запускается. Это может указывать на обрыв или межвитковое замыкание в обмотках ротора.
• 🔹 Стартер вращается с недостаточной скоростью («лениво»): Двигатель проворачивается медленно, с трудом, что не позволяет ему запуститься. Частая причина — подгорание ламелей коллектора или ухудшение контакта из-за износа, что приводит к большим потерям тока.
• 🔹 Искрение и запах гари из стартера: Сильное искрение в задней части стартера, сопровождающееся характерным запахом перегретой изоляции. Свидетельствует о критическом износе коллектора, замыкании витков или разрушении обмоток.
• 🔹 Неравномерная работа, рывки при запуске: Стартер пытается провернуть двигатель рывками, с переменной скоростью. Это часто связано с локальными повреждениями обмотки ротора или проблемами с контактом на отдельных пластинах коллектора.
• 🔹 Чрезмерный нагрев корпуса стартера: После попытки запуска корпус стартера становится аномально горячим. Указывает на повышенное сопротивление в обмотках ротора, из-за которого энергия тратится не на вращение, а на нагрев.

Подходит для автомобилей

Данный ротор стартера LXParts (оригинальный код LX3615042000) предназначен для коммерческих автомобилей HYUNDAI H100 (Porter) с дизельными двигателями D4BB (2.5 л) и D4DA (2.6 л), выпускавшихся в 2000-х годах.

Признаки замены

Ротор подлежит замене при диагностированном повреждении его обмоток (обрыв, межвитковое замыкание, замыкание на «массу»), критическом износе или подгорании коллектора, который невозможно устранить проточкой, а также при механическом разрушении сердечника или ламелей. Замена часто производится в рамках капитального ремонта стартера при изношенных щётках, втулках и бендиксе.

Преимущества

• ✔ Полное соответствие оригиналу: Ротор LXParts производится по оригинальным чертежам HYUNDAI, что гарантирует идеальную геометрическую совместимость, правильное количество витков и сечение обмотки для обеспечения необходимого пускового момента.
• ✔ Качественные материалы: Применение медного провода с высокотемпературной изоляцией и стального сердечника с правильными магнитными свойствами обеспечивает долговечность, стойкость к перегрузкам и стабильную работу в широком диапазоне температур.
• ✔ Прецизионная обработка коллектора: Коллектор выполнен из качественной электротехнической меди, ламели имеют точную форму и надёжно закреплены. Это минимизирует искрение, обеспечивает хороший контакт со щётками и продлевает срок службы всего щёточного узла.
• ✔ Оптимальное решение для ремонта: Покупка отдельного ротора для восстановления стартера часто экономически выгоднее приобретения целого нового агрегата, особенно для коммерческого транспорта, где важна ремонтопригодность узлов.

FAQ: частые вопросы

Q: Можно ли отремонтировать старый ротор, если обмотка сгорела? A: В условиях обычной авторемонтной мастерской — нет. Перемотка ротора требует специализированного оборудования, точного провода и технологии пропитки лаком. Практически всегда проще и надёжнее заменить ротор на новый готовый узел, такой как LXParts LX3615042000.

Q: Как проверить ротор стартера самостоятельно? A: Базовую проверку можно выполнить мультиметром в режиме омметра. 1) Проверить отсутствие замыкания обмоток на корпус («массу»), приложив один щуп к сердечнику ротора, а второй — к ламелям коллектора (сопротивление должно быть бесконечным). 2) Проверить целостность обмоток, измерив сопротивление между соседними ламелями коллектора по кругу — значения должны быть одинаковыми и близкими к нулю. Сильные отклонения указывают на проблему.

Q: Обязательно ли менять щётки и втулки при замене ротора? A: Да, это крайне рекомендуется. Новый ротор имеет идеальную поверхность коллектора. Установка его в стартер со изношенными щётками приведёт к ускоренному износу и возможному подгоранию контактных поверхностей. Изношенные втулки приведут к перекосу и биению ротора, что также вызовет проблемы. Замена этих компонентов — стандартная процедура при ремонте.

Q: Почему стартер с новым ротором может сильно искрить? A: Интенсивное искрение в первые моменты работы возможно из-за притирки новых щёток к поверхности коллектора. Если искрение не прекращается после нескольких пусков, причина может быть в некачественной обработке коллектора (неровности ламелей), неправильно подобранных или неисправных щётках, либо в проблемах с тяговым реле.

Q: В чём разница между ротором и якорем стартера? A: Это разные названия одной и той же детали — вращающейся части электродвигателя. Термин «ротор» более общий в электромеханике, а «якорь» часто используется в контексте деталей именно для стартеров и генераторов. В описаниях запчастей эти понятия тождественны.

Советы по эксплуатации

• 📌 Диагностика перед заменой: Перед покупкой нового ротора убедитесь, что проблема именно в нём. Проверьте заряд аккумулятора, состояние клемм и силовых проводов, работу тягового реле. Неисправность может крыться в этих элементах.
• 📌 Комплексный ремонт: При установке нового ротора всегда меняйте щёточный узел, проверяйте и при необходимости заменяйте втулки (подшипники скольжения) в крышках стартера. Это гарантирует сбалансированную работу и максимальный ресурс отремонтированного узла.
• 📌 Контроль состояния коллектора: Во время эксплуатации избегайте длительной работы стартера (не более 10-15 секунд за попытку). Перегрев разрушает изоляцию обмоток и портит коллектор. Регулярное ТО электросистемы (проверка плотности клемм АКБ) снижает нагрузку на стартер.
