Картридж турбины TF035 Pajero, Delica 4M40

Картридж турбины Pajero Sport 4M40 2.8L вода + масло SLTurbo

Что это такое

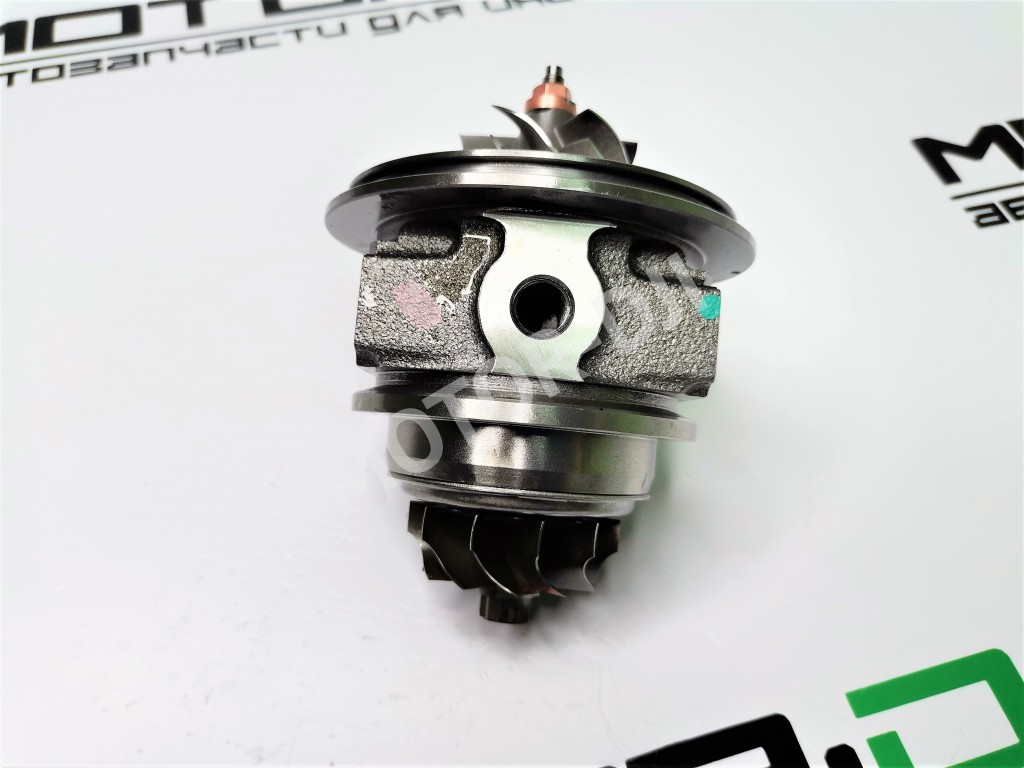

Картридж турбины — это сердцевина турбокомпрессора, собранный в едином корпусе узел, включающий вал, турбинное и компрессорное колеса, подшипники скольжения и уплотнения. Данная модель предназначена для замены изношенного центрального узла в турбинах двигателей Mitsubishi 4M40 2.8 л с жидкостным (водяным) и масляным охлаждением. Он позволяет восстановить работоспособность турбокомпрессора без замены всего агрегата, включая корпуса «улиток».

Симптомы проблем

• 🔹 Сильный сизый или синий дым из выхлопной трубы: Наиболее характерный признак износа маслосъемных колец или уплотнений картриджа. Масло проникает в выпускной или впускной тракт и сгорает в цилиндрах.
• 🔹 Повышенный расход моторного масла: Турбина начинает «есть» масло без видимых подтеков на внешней стороне. Уровень масла в двигателе падает значительно быстрее обычного.
• 🔹 Свист, вой или скрежет из области турбокомпрессора: Посторонние шумы указывают на износ подшипников вала, контакт вращающихся колес с корпусом или дисбаланс ротора.
• 🔹 Падение мощности двигателя, турбояма: Из-за увеличенных зазоров в подшипниках и снижения эффективности колес турбина не может создать необходимое давление наддува (буст).
• 🔹 Заметный люфт вала турбины: При ручной проверке (после снятия патрубков) вал имеет чрезмерный продольный или радиальный люфт, что является прямым указанием на необходимость замены картриджа.

Подходит для автомобилей

Данный картридж SLTurbo с оригинальным номером 49135-03101-CH предназначен для турбокомпрессоров, устанавливаемых на дизельные двигатели Mitsubishi 4M40 объемом 2.8 литра. Основные модели автомобилей:

• MITSUBISHI Pajero II (V20, V40) с двигателем 4M40
• MITSUBISHI Pajero Sport (K9#, KA#)
• MITSUBISHI Montero (V40, V60)
• MITSUBISHI Delica / L300 / L400 (P35W)

Признаки замены

Картридж подлежит замене при подтверждении его неисправности, а целостность корпусов (горячей и холодной «улиток») сохранена. Ключевые признаки:

1. Наличие одного или нескольких симптомов из списка выше, особенно повышенный расход масла и дымление.
2. Визуальный осмотр и измерение люфтов вала подтверждают критический износ.
3. Отсутствие серьезных повреждений самих корпусов турбины (трещины, сколы на входе/выходе колес, сильная эрозия).
4. Турбина не имеет электронных компонентов управления (актуатора), либо актуатор исправен и подлежит переносу на новый картридж.

Преимущества

• ✔ Экономия до 70% от стоимости новой турбины: Замена картриджа — самый cost-effective способ вернуть турбокомпрессору заводские характеристики, так как не требуется покупать новые литые корпуса.
• ✔ Сохранение оригинальной геометрии: Новый картридж устанавливается в родные, уже приработанные к двигателю корпуса, что обеспечивает идеальное совпадение всех присоединительных размеров и патрубков.
• ✔ Высокое качество сборки и балансировки SLTurbo: Картридж поставляется в сборе, с предварительно установленными и смазанными подшипниками, а вал с колесами отбалансирован динамически, что гарантирует плавную работу и долгий срок службы.
• ✔ Полный комплект для замены: В набор, как правило, входят все необходимые прокладки, уплотнительные кольца и крепеж для установки, что упрощает ремонт.
• ✔ Восстановление заводской мощности и экологичности: Устраняет наддув масла в интеркулер и цилиндры, нормализует давление наддува, убирает дымность и снижает расход масла до нормы.

FAQ: частые вопросы

Q: Можно ли установить этот картридж самостоятельно, без специального оборудования? A: Теоретически можно, но это крайне не рекомендуется. Процесс требует не только механических навыков, но и соблюдения чистоты (малейшая грязь губительна для подшипников), правильного момента затяжки, а также обязательной промывки масляной магистрали к турбине. Неправильная установка — основная причина мгновенного выхода нового картриджа из строя. Лучше доверить работу специалисту по турбокомпрессорам.

Q: Нужно ли как-то готовить новый картридж перед установкой? A: Да, это критически важно. Новый картридж необходимо перед монтажом обильно залить чистое моторное масло через маслоподводящее отверстие, чтобы смазать подшипники скольжения. Запуск «на сухую» приведет к их мгновенному задиру и поломке.

Q: Обязательно ли менять масло и фильтр после замены картриджа? A: Да, это обязательная процедура. Старое масло содержит продукты износа старой турбины (металлическую стружку). Также необходимо установить новый масляный фильтр и промыть или заменить маслопровод, идущий к турбине, чтобы исключить попадание абразива в новые точные подшипники.

Q: После замены картриджа турбина все равно дымит. В чем причина? A: Если дымление (обычно сизое) сохраняется сразу после запуска, возможны две основные причины: 1) Не были заменены или неправильно установлены уплотнительные кольца в корпусах («улитках»). 2) Масло осталось в интеркулере или выпускном тракте от работы старой турбины — ему нужно дать время (10-20 км пробега) выгореть. Если дым не прекращается, нужна повторная диагностика.

Q: Чем отличается картридж с водяным охлаждением от простого? A: Картридж для турбины с водяным охлаждением, как данный, имеет в своем корпусе дополнительные каналы и полости для циркуляции охлаждающей жидкости. Это значительно снижает тепловую нагрузку на подшипниковый узел и масло, особенно после остановки горячего двигателя, продлевая ресурс. Такой картридж не взаимозаменяем с картриджами для турбин только с масляным охлаждением.

Советы по эксплуатации

• 📌 Дайте турбине остыть: После интенсивной поездки, особенно с нагрузкой (буксировка, бездорожье), не глушите двигатель сразу. Дайте ему поработать на холостых оборотах 1-2 минуты. Это позволит турбине остыть в режиме циркуляции масла и охлаждающей жидкости, предотвращая закоксовывание масла в подшипниках.
• 📌 Следите за качеством масла и фильтров: Ресурс турбины на 70% зависит от качества моторного масла и своевременности его замены. Используйте масла, рекомендованные производителем для дизельных двигателей с турбонаддувом, и меняйте их строго по регламенту.
• 📌 Проверяйте целостность воздушного тракта: Любая негерметичность патрубков от воздушного фильтра до турбины и далее до впускного коллектора приводит к попаданию пыли. Абразивные частицы быстро разрушают крыльчатку компрессорного колеса и подшипники.
• 📌 Избегайте резких стартов на холодном двигателе: Масло в холодном состоянии имеет высокую вязкость и не сразу поступает в полном объеме к подшипникам турбины. Плавный прогрев в течение нескольких минут — залог долгой службы узла.

  ---

  Номера комплектующих и их аналогов для данного товара: ME202012, 4913503110, 4913503111, ME202435, MTM2640PR, LXME202578, ME202578, 4913503130, 4913503131
