Геометрия турбины CCZA Golf, Jetta, Passat 2.0

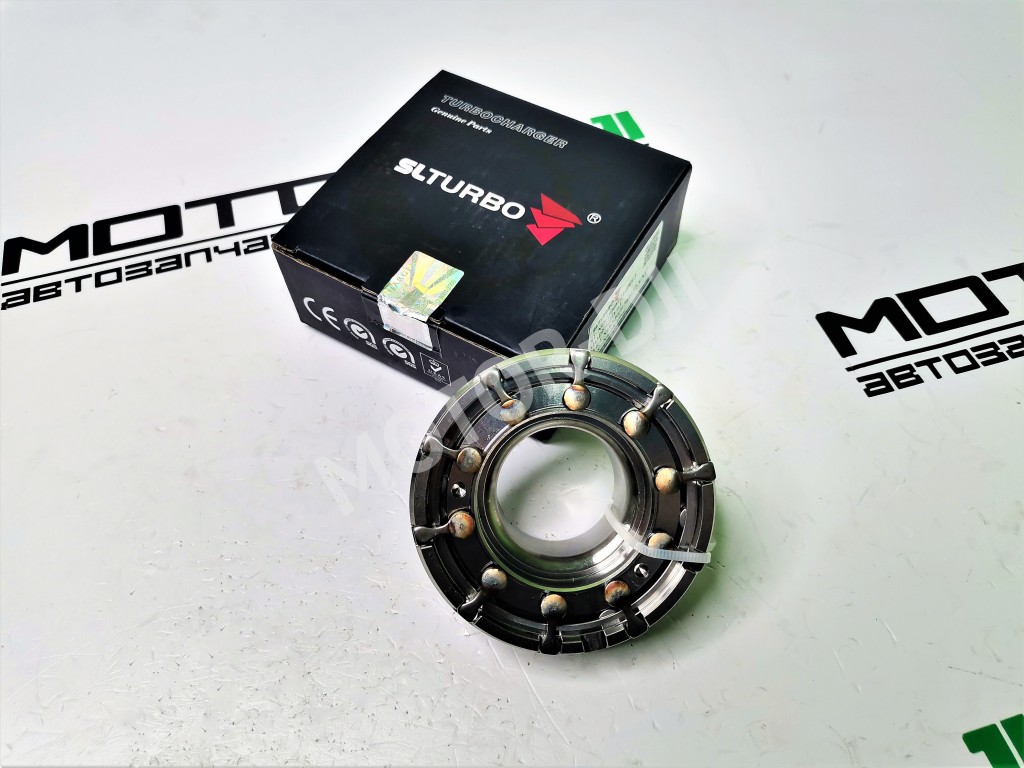

Геометрия турбины CCTA / CCTB / CAWB / CAWA / CCZA Golf, Jetta, Passat, Tiguan 2.0 K03-038

Что это такое

Геометрия турбины (VNT-механизм) — это ключевой узел турбокомпрессора с изменяемой геометрией, который управляет потоком выхлопных газов, направляя их на крыльчатку турбины под оптимальным углом. Данный комплект предназначен для восстановления именно механической части системы VNT в турбинах BorgWarner K03-038, отвечающей за точное позиционирование направляющих лопаток. Он обеспечивает регулировку наддува в широком диапазоне оборотов двигателя, повышая эффективность и отзывчивость турбосистемы.

Симптомы проблем

• 🔹 Ошибки по турбине и недостаточному наддуву: В памяти ЭБУ появляются постоянные ошибки, такие как P0299 (Недостаток/низкая производительность турбонаддува), P2263 (Заедание/блокировка турбокомпрессора), P003A (Механизм изменения геометрии турбокомпрессора A – диапазон/производительность).
• 🔹 Падение мощности и "турбояма": Автомобиль теряет тягу, особенно на низких и средних оборотах, разгон становится вялым, ощущается провал при нажатии на педаль газа (турбояма).
• 🔹 Неустойчивая работа двигателя и черный дым: Из-за некорректного управления наддувом может наблюдаться неровная работа на холостом ходу, а при нагрузке — повышенная дымность выхлопа черного цвета (неполное сгорание топлива).
• 🔹 Стук или скрежет из района турбины: Механический износ или заклинивание втулок, рычагов и кольца геометрии могут вызывать посторонние звуки при работе двигателя.

Подходит для автомобилей

Комплект геометрии SLTurbo предназначен для турбокомпрессоров BorgWarner K03-038, устанавливаемых на популярные двигатели семейства EA888 Gen2:

• Volkswagen: Golf VI (5K1), Jetta (162, 16), Passat B6, B7 (3C2, 357), Tiguan (5N), Scirocco (137)
• Audi: A3 (8P)
• Skoda: Yeti (5L)
• SEAT: Leon (1P), Altea (5P), Toledo (5P) Двигатели: 2.0 TSI / TFSI с кодами CCTA, CCTB, CAWB, CAWA, CCZA.

Признаки замены

Замена узла геометрии необходима при диагностированном износе или заклинивании механизма VNT, когда чистка и раскоксовка не приносят результата. Конкретными признаками являются: чрезмерный люфт вала управления, заедание или полная неподвижность регулировочного кольца, механический износ проушин и втулок, а также физическая деформация компонентов. Если электронный актуатор (вереджейнер) исправен и проходит адаптацию, но ошибки по производительности возвращаются — проблема в механической части геометрии.

Преимущества

• ✔ Восстановление заводских параметров: Комплект SLTurbo позволяет вернуть точность регулировки потока газов, что полностью восстанавливает штатную производительность турбины, давление наддува и отзывчивость двигателя.
• ✔ Качественные материалы: Изготовлен из износостойких материалов, обеспечивающих плавную работу механизма в условиях высоких температур и нагрузок, что продлевает общий ресурс турбокомпрессора.
• ✔ Экономичная альтернатива замене турбины: Позволяет избежать дорогостоящей покупки новой или контрактной турбины в случае, когда изношен только механизм изменения геометрии, а картридж (вал с крыльчатками и подшипниковый узел) находится в хорошем состоянии.
• ✔ Полная совместимость: Комплект является точной механической копией оригинального узла, что гарантирует беспроблемную установку в корпус турбины K03-038 без необходимости доработок.

FAQ: частые вопросы

Q: Можно ли починить геометрию простой чисткой, без замены? A: Да, чистка специальными средствами часто помогает при начальной стадии закоксовывания из-за карбона. Однако если присутствует механический износ (люфты, выработка), деформация или задиры на деталях, чистка даст лишь временный эффект. В таком случае требуется замена механического узла.

Q: В чем разница между этим комплектом и целым картриджем турбины? A: Данный комплект — это только механизм изменения геометрии (VNT-узел). Картридж турбины — это центральная часть, включающая вал, компрессорное и турбинное колеса, подшипниковый узел и корпус подшипников. Они решают разные проблемы: геометрия — проблемы с регулировкой наддува, картридж — проблемы с износом подшипников, балансировкой или повреждением крыльчаток.

Q: Нужна ли специальная настройка или адаптация после установки? A: Механическая установка не требует адаптации. Однако после сборки турбокомпрессора и его монтажа на двигатель обязательно необходимо провести адаптацию электромеханического актуатора (вереджейнера) с помощью диагностического сканера. Это позволяет блоку управления двигателем "выучить" крайние положения механизма для корректного управления.

Q: Подойдет ли этот комплект, если у меня ошибка по актуатору (V401)? A: Сначала необходима диагностика. Ошибка по актуатору может указывать на его неисправность. Но часто сам актуатор исправен, а не может переместить заклинивший механизм геометрии. Рекомендуется вручную проверить ход рычага геометрии на снятой турбине. Если он перемещается с большим усилием или заедает, то проблема в механике, и комплект нужен.

Q: Почему важно использовать качественный комплект геометрии, а не самые дешевые аналоги? A: Механизм работает в экстремальных условиях — высокие температуры, вибрации, термические расширения. Дешевые аналоги из неподходящих сплавов могут быстро деформироваться, износиться или снова заклинить, что приведет к повторному ремонту и риску повреждения актуатора. Качественный комплект обеспечивает долговечность ремонта.

Советы по эксплуатации

• 📌 Диагностика перед покупкой: Перед заменой убедитесь, что проблема именно в механизме геометрии. Проверьте свободный ход регулировочного кольца и рычага, отсутствие задиров и люфтов. Исключите неисправности актуатора, датчика давления и магистралей наддува.
• 📌 Чистота при установке: Монтаж должен проводиться в максимально чистых условиях. Попадание абразивных частиц в узел геометрии или в корпус турбины приведет к ускоренному износу и выходу из строя.
• 📌 Используйте правильные масла: Соблюдайте интервалы замены моторного масла, рекомендованные производителем, и используйте масла, одобренные для турбированных двигателей VW (например, с допуском VW 502 00/505 00 и выше). Низкокачественное или старое масло — основная причина закоксовывания и износа механизма геометрии.
• 📌 Дайте турбине остыть: После активной поездки, особенно на высоких оборотах, дайте двигателю поработать на холостом ходу 1-2 минуты перед выключением зажигания. Это стабилизирует температурный режим и продлевает жизнь подшипниковому узлу и механизму VNT.

  ---

  Номера комплектующих и их аналогов для данного товара: 53039700137, 03L253010D, 03L253010DV, 03L253010DX, 03L253016G, 03L253016GV, 03L253016GX, 03L253019C, 03L253019CV, 03L253019CX, 03L253019K, 03L253019KV, 03L253019KX, 03L253019M, 03L253019MV, 03L253019MX, 03L253056C, 03L253056CV, 03L253056CX, 53039700129, 53039700207, 53039880129, 53039880137, 53039880207
