Геометрия турбины Tiguan, Passat, Yeti 03L253016J

Геометрия турбины VAG A3/Yeti/Golf/Passat/Scirocco/Tiguan 2.0 TDI CBAB CBDA CBDB

Что это такое

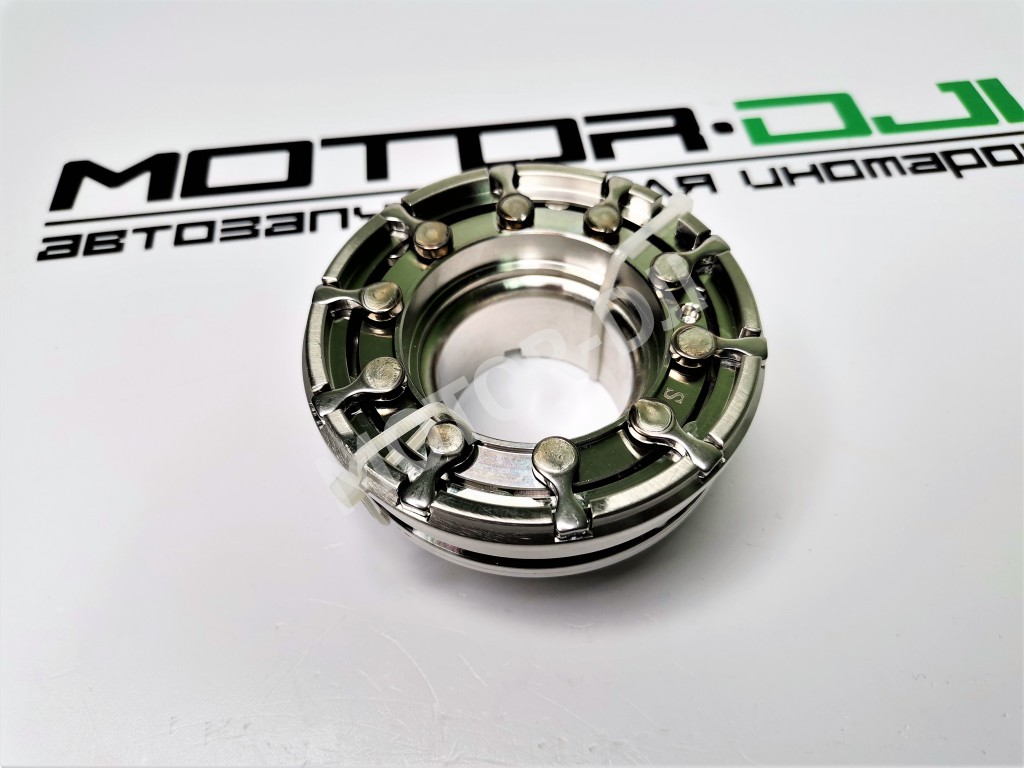

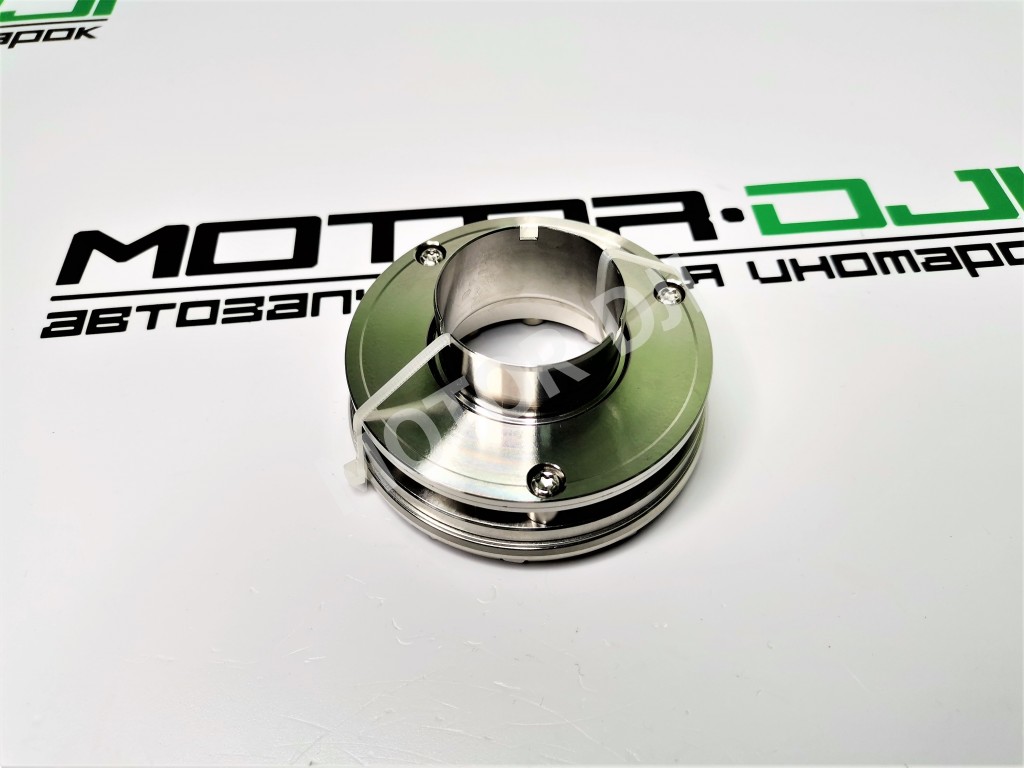

Геометрия турбины (VNT-механизм) — это ключевой узел турбокомпрессора с изменяемой геометрией, который управляет потоком выхлопных газов, направляя их на крыльчатку турбины. Он состоит из направляющих лопаток, вакуумного актуатора (или электрического привода) и системы рычагов. Его основная задача — динамически изменять сечение впускного канала, обеспечивая оптимальное давление наддува на всех оборотах двигателя, от низких до высоких, что повышает эффективность и отзывчивость дизельного двигателя.

Симптомы проблем

• 🔹 Потеря мощности и "турбояма": Автомобиль начинает очень вяло разгоняться на низких оборотах, ощущается провал при нажатии на педаль газа. На высоких оборотах мощность может частично возвращаться.
• 🔹 Ошибки по турбонаддуву: Бортовой компьютер выдает ошибки, связанные с недостаточным или нерегулируемым давлением наддува (например, P0299, P2263, P334B). Лампа Check Engine при этом горит постоянно или загорается при нагрузке.
• 🔹 Неустойчивая работа двигателя и черный дым: Из-за неправильного смесеобразования двигатель может работать неровно, а при резком ускорении из выхлопной трубы может идти густой черный дым несгоревшего топлива.
• 🔹 Стук или скрежет из района турбины: Механический износ или заклинивание лопаток в коксе может вызывать посторонние звуки со стороны турбокомпрессора при работе двигателя.

Подходит для автомобилей

Данная геометрия SLTurbo предназначена для турбокомпрессоров, устанавливаемых на популярные двигатели семейства VAG 2.0 TDI: CBAB, CBDA, CBDB. Она подходит для широкого списка моделей:

• Audi: A3 (8P), A4 (B8), A6 (C6), Q5
• Volkswagen: Golf VI, Jetta, Passat B6/B7, Tiguan, Scirocco, Eos
• Skoda: Yeti
• SEAT: Exeo
• Также применяется на: Hover H5/H6, KIA Sorento (с двигателями D4HA), HYUNDAI Grand Starex.

Признаки замены

Замена узла геометрии необходима при диагностированном отказе VNT-механизма, который не удается устранить чисткой. Критерии: заклинивание лопаток в любом положении (проверяется вручную на снятой турбине), чрезмерный люфт в тягах и сочленениях, механическое повреждение лопаток или корпуса механизма, а также неработоспособность актуатора при исправной вакуумной системе. Если чистка карбонатных отложений не восстановила подвижность, узел подлежит замене.

Преимущества

• ✔ Восстановление заводских характеристик: Точное соответствие оригинальным геометрическим параметрам и ходу лопаток гарантирует восстановление штатного давления наддува и динамики разгона автомобиля.
• ✔ Качественные материалы: Изготовлена из износостойких сплавов, устойчивых к высоким температурам и коррозии, что обеспечивает длительный ресурс работы в агрессивной среде выхлопных газов.
• ✔ Оптимальное решение: Позволяет отремонтировать турбокомпрессор без необходимости покупки дорогостоящей новой или контрактной турбины в сборе, что экономически выгодно.
• ✔ Совместимость: Полная механическая и функциональная совместимость с турбинами Garrett, BorgWarner и IHI, устанавливаемыми на указанные двигатели.

FAQ: частые вопросы

Q: Можно ли просто почистить старую геометрию вместо замены? A: Да, чистка — это первый и рекомендуемый этап ремонта. Часто лопатки закоксовываются из-за карбонатных отложений. Однако если после качественной очистки специальными средствами подвижность не восстановилась, есть люфты или механические повреждения, то узел необходимо менять. Чистка не устранит физический износ.

Q: После замены геометрии нужно ли делать адаптацию или обучение? A: Да, для двигателей с электрическим актуатором (например, CBDA, CBDB) после установки нового узла обязательно требуется проведение адаптации блока управления двигателем (ЭБУ) через диагностическое оборудование (например, VCDS/VAG-COM). Это позволяет ЭБУ "запомнить" крайние положения лопаток. Для систем с вакуумным актуатором адаптация не требуется, но необходима точная регулировка штока.

Q: Почему выходит из строя механизм геометрии? A: Основные причины: нагар и кокс от некачественного топлива или масла, износ из-за высокого пробега, механическое повреждение от посторонних частиц (например, при обрыве цепи ГРМ), а также коррозия из-за конденсата при коротких поездках в холодное время года.

Q: Будет ли работать турбина, если актуатор исправен, а лопатки заклинило? A: Нет, работа будет некорректной. Если лопатки заклинило в закрытом положении, будет избыточное давление и возможен уход в аварийный режим. Если в открытом — турбина не сможет создать достаточное давление на низких оборотах, что вызовет сильную потерю мощности и "турбояму". Двигатель будет работать неэффективно.

Советы по эксплуатации

• 📌 Регулярное обслуживание: Используйте качественное моторное масло, рекомендованное производителем для дизельных двигателей с турбиной, и своевременно его меняйте. Чистый масляный фильтр и хорошее масло — залог долгой жизни подшипникового узла и механизма геометрии.
• 📌 Дайте турбине остыть: После длительной или интенсивной поездки, особенно по трассе, не глушите двигатель сразу. Дайте ему поработать на холостых оборотах 1-2 минуты. Это позволит турбине остыть в режиме циркуляции масла и снизит риск закоксовывания геометрии.
• 📌 Своевременная диагностика: При первых признаках потери мощности или появлении ошибок по наддуву обратитесь к специалистам для диагностики. Промедление может привести к тому, что заклинившая лопатка или неисправный актуатор спровоцируют более серьезные поломки турбокомпрессора.
• 📌 Проверяйте целостность воздушного тракта: Подсос неочищенного воздуха после воздушного фильтра или утечки в интеркулере приводят к попаданию пыли и грязи на лопатки турбины и компрессора, ускоряя их износ и загрязнение механизма VNT.

  ---

  Номера комплектующих и их аналогов для данного товара: 53039700155, 1118100ED01, 1118100ED01A, 53039700168, 53039880168, MTK2845AV, MTK2845PR, 03L145701D, 03L145701T, 03L145701TV, 03L145701TX, 03L145702A, 03L145702AV, 03L145702AX, 03L145702D, 03L145702DV, 03L145702DX, 03L145702H, 03L145702HV, 03L145702HX, 03L145702M, 03L145702MV, 03L145702MX, 53039700133, 53039700140, 53039700190, 53039880133, 53039880140, 53039880190, mtk1088BW, 03L253010C, 03L253016F, MTK1076SL, 53039700132, 53039700139, 53039700152, 53039700205, 53039700206, 53039880132, 53039880139, 53039880205, 53039900205, MTK1076NR, MTK1076PR, MTK1076RB, 282004A470, LX282004A470, MTK7716SL, MTK7716WA, 282004A421, 282004A470FF, 53039700097, 53039700122, 53039700144, 53039880097, 53039880122, 53039880144, MTK7716NR, MTK7716PR, MTK7716RB, MTK9716RB, ST282004A470, 282004A480, 53039880145, MTK7559SL, MTK7559WA, 53039700127, 53039700145, 53039880127, MTK7559KR, MTK7559PR, MTK7559RB, MTK9559RB
