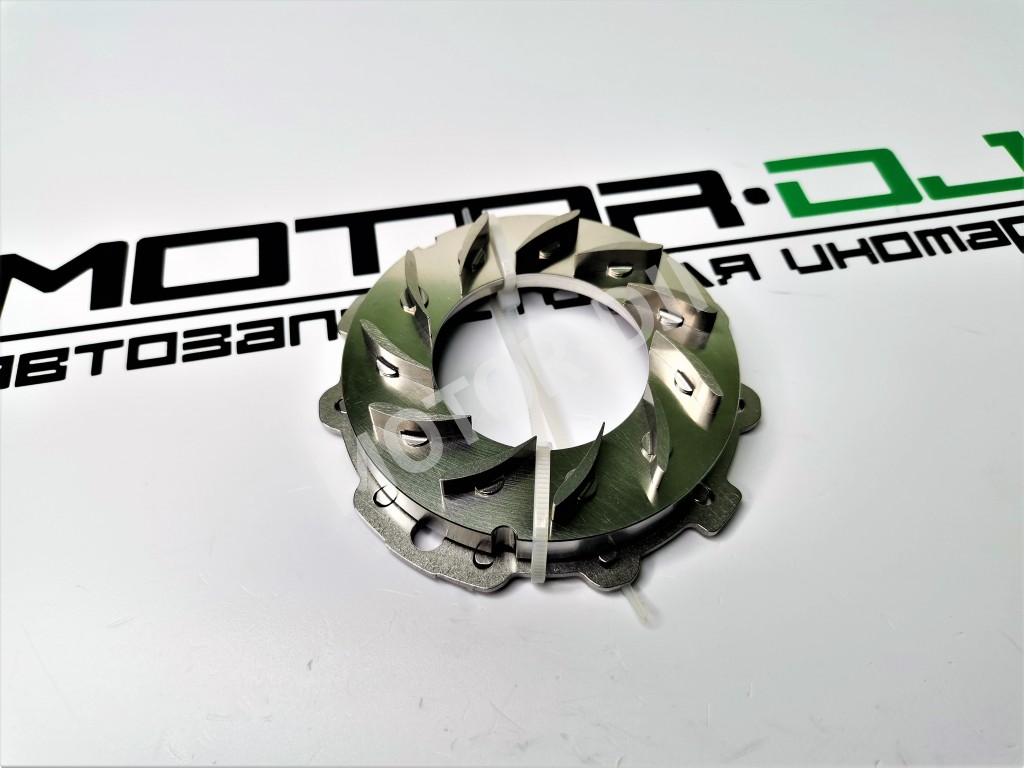

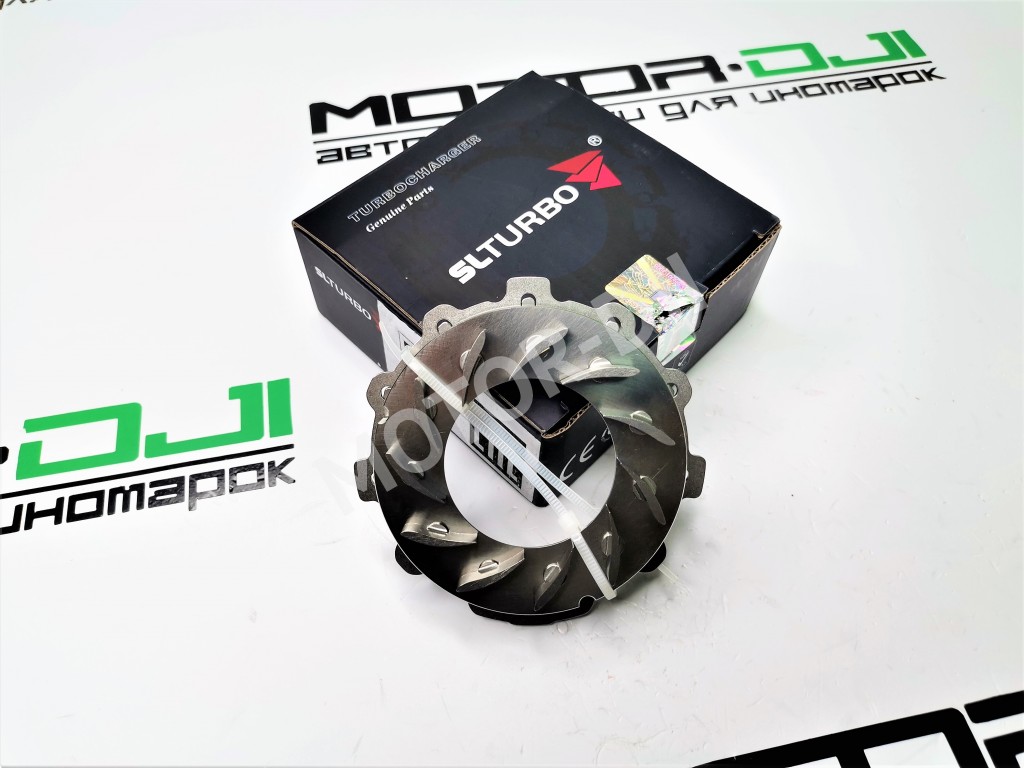

Геометрия турбины 1567329 Mondeo, S-max, Focus 1.8

Геометрия турбины KKDA / QYWA Ford Mondeo, Focus, S-Max 1.8

Что это такое

Геометрия турбины (VNT-механизм) — это ключевой узел турбокомпрессора с изменяемой геометрией, который отвечает за оптимальное положение направляющих лопаток (соплового аппарата). Этот механизм регулирует поток выхлопных газов, попадающих на крыльчатку турбины, обеспечивая максимальную эффективность и мгновенный отклик как на низких, так и на высоких оборотах двигателя. От его исправности напрямую зависят мощность, экономичность и экологические показатели дизельного двигателя.

Симптомы проблем

• 🔹 Потеря мощности и «турбояма»: Автомобиль плохо разгоняется, особенно в начале движения, ощущается провал при нажатии на педаль газа, турбина не выходит на boost.
• 🔹 Ошибки двигателя и аварийный режим: Бортовой компьютер выдает ошибки, связанные с турбокомпрессором или системой управления (например, P0299 — недобор мощности), может включиться аварийный режим работы двигателя для защиты.
• 🔹 Неустойчивая работа и черный дым: Двигатель работает неровно, возможны рывки, а при резком нажатии на газ из выхлопной трубы идет густой черный дым из-за неправильного смесеобразования.
• 🔹 Стук или скрежет из области турбины: Механический шум при работе или изменении оборотов может указывать на износ втулок, тяг или самого механизма геометрии.

Подходит для автомобилей

Данный узел геометрии VNT предназначен для турбокомпрессоров моделей KKDA и QYWA, которые широко применяются на популярных дизельных двигателях объемом 1.8 и 2.0 TDCi/Duratorq. Устанавливается на автомобили: FORD Mondeo III, Focus II, C-Max, S-Max, Galaxy; VOLKSWAGEN Golf V, Passat B6, Caddy; SKODA Octavia II, Superb II; SEAT Leon, Altea; AUDI A3, а также на модели KIA, HYUNDAI, CHEVROLET с аналогичными силовыми агрегатами.

Признаки замены

Замена узла геометрии необходима при диагностированном отказе VNT-механизма, когда чистка и адаптация не помогают восстановить его работоспособность. Конкретные признаки: неисправность сервопривода (актуатора) турбины из-за заклинивания механизма, чрезмерный люфт или поломка тяг и рычагов, механический износ втулок и осей лопаток. Если компьютерная диагностика показывает несоответствие заданного и фактического положения штока актуатора, а визуальный осмотр подтверждает механические повреждения — узел подлежит замене.

Преимущества

• ✔ Восстановление заводских характеристик: Качественная замена узла геометрии возвращает турбине способность точно регулировать давление наддува, что полностью восстанавливает мощность, эластичность двигателя и топливную экономичность.
• ✔ Продление срока службы турбокомпрессора: Своевременная замена изношенного механизма предотвращает дальнейшее разрушение вала турбины и крыльчаток, позволяя избежать дорогостоящей замены всего турбокомпрессора в сборе.
• ✔ Готовое решение: Узел поставляется в собранном виде, что упрощает и ускоряет процесс ремонта по сравнению с поиском отдельных мелких компонентов (тяг, втулок, рычагов).
• ✔ Совместимость и надежность: Изготовлен с учетом оригинальных допусков, что обеспечивает корректную работу и долгий срок службы в составе турбокомпрессора.

FAQ: частые вопросы

Q: Можно ли просто почистить старую геометрию вместо замены? A: Да, чистка — это первая и обязательная процедура при проблемах с турбиной. Однако если механизм имеет механические повреждения (износ втулок, люфт, деформацию тяг), или после нескольких чисток он снова закоксовывается за короткий срок, то чистка будет лишь временной мерой. В таком случае необходима замена узла.

Q: После замены геометрии нужно ли делать адаптацию турбины? A: Да, обязательно. После установки нового узла необходимо провести адаптацию положения регулятора давления наддува (актуатора) с помощью диагностического оборудования. Это позволяет блоку управления двигателем «запомнить» крайние положения штока и корректно управлять геометрией. Без этой процедуры возможны ошибки и неоптимальная работа турбонаддува.

Q: Почему механизм геометрии выходит из строя? A: Основные причины — это нагар и коксование из-за некачественного топлива, картерных газов или редких поездок на короткие расстояния, когда турбина не прогревается до рабочих температур. Также к поломке приводят механический износ из-за высоких температур и нагрузок, а также проблемы с системой подачи воздуха (забитый воздушный фильтр, неисправные интеркулер или патрубки).

Q: Будет ли работать турбина, если отключить геометрию «прошивкой»? A: Физически турбина будет работать, но электронное отключение системы VNT (путем перепрошивки ЭБУ) приводит к фиксации лопаток в одном положении. Это грубо нарушает расчетную работу турбокомпрессора: на одних оборотах будет передув, на других — недодув. В итоге это ведет к потере мощности, перегреву, повышенному дымлению и может сократить ресурс двигателя и самой турбины. Это крайняя и не рекомендуемая мера.

Q: Как продлить жизнь новому узлу геометрии? A: Используйте качественное дизельное топливо, своевременно меняйте моторное масло и воздушный фильтр. Давайте двигателю возможность прогреваться и остывать (избегайте резких стартов и сразу глушите непрогретый мотор после высоких нагрузок). Периодически совершайте длительные поездки по трассе, чтобы турбина и система вентиляции картера работали в оптимальном температурном режиме, выжигая нагар.

Советы по эксплуатации

• 📌 Регулярная диагностика: При первых признаках потери мощности или появлении ошибок проверяйте не только актуатор, но и весь механизм геометрии на предмет свободного хода и люфтов.
• 📌 Качественное обслуживание: Всегда используйте рекомендованные производителем масла и топливо. Состояние масла критически важно для смазки подшипникового узла турбины, который косвенно влияет и на работу VNT-механизма.
• 📌 Комплексный подход: При замене узла геометрии проверяйте состояние всех смежных систем: патрубки наддува, интеркулер, клапан EGR, систему вентиляции картерных газов. Их неисправности могут стать причиной повторного быстрого выхода из строя новой детали.

  ---

  Номера комплектующих и их аналогов для данного товара: 7G9Q6K682AA, 1453914, 1464596, 1478634, 1521485, 1567329, 7636470014, 7636470019, 7636470021, 7636475014S, 7636475019S, 7636475021S, 7G9Q6K682BA, 7G9Q6K682BB, 7G9Q6K682BC, 7G9Q6K682BD, MTG5467NW, MTG5467PR, MTG5467RB, 96440365, MTG5195SL, 0440365, 0805337, 440365, 4805337, 7624630002, 7624630003, 7624630004, 7624630006, 7624635002S, 7624635004S, 7624635006S, 805337, MTG5195RB, 7614330003, A6640900880, MTG7436SL, 6640900780, 6640900880, 7614330002, 7614335002S, 7614335003S, A6640900780, MTG7436AV, MTG7436PR, MTG7436RB, 03G253019L, 03G253010, 03G253010V, 03G253010V100, 03G253010V103, 03G253010X, 03G253014N, 03G253014NV, 03G253014NX, 03G253016H, 03G253016HV, 03G253016HX, 03G253019LV, 03G253019LX, 7568670001, 7568670002, 7568670003, 7652610002, 7652610003, 7652610004, 070145701R, MTG1588SL, 070145701RV, 070145701RX, 7606980002, 7606980003, 7606980004, 7606985003S, 7606985004S, 7606985005S, 8G17300793, MTG1588PR, MTG1588RB, 2823127480, 7578860007, 7578865007S, MTG7709RB, MTG7709SL, 2823127450, 2823127470, 702N10354Z, 7578860004, 7578865004S, MTG7570GR, MTG7570KR, MTG7570NM, MTG7570NR, MTG7570PR, MTG7570RF, MTG7570SL, 2823127400, MTG7572SL, 2823127410, 7578860003, 7578865003S, MTG7572NR, MTG7572RB
