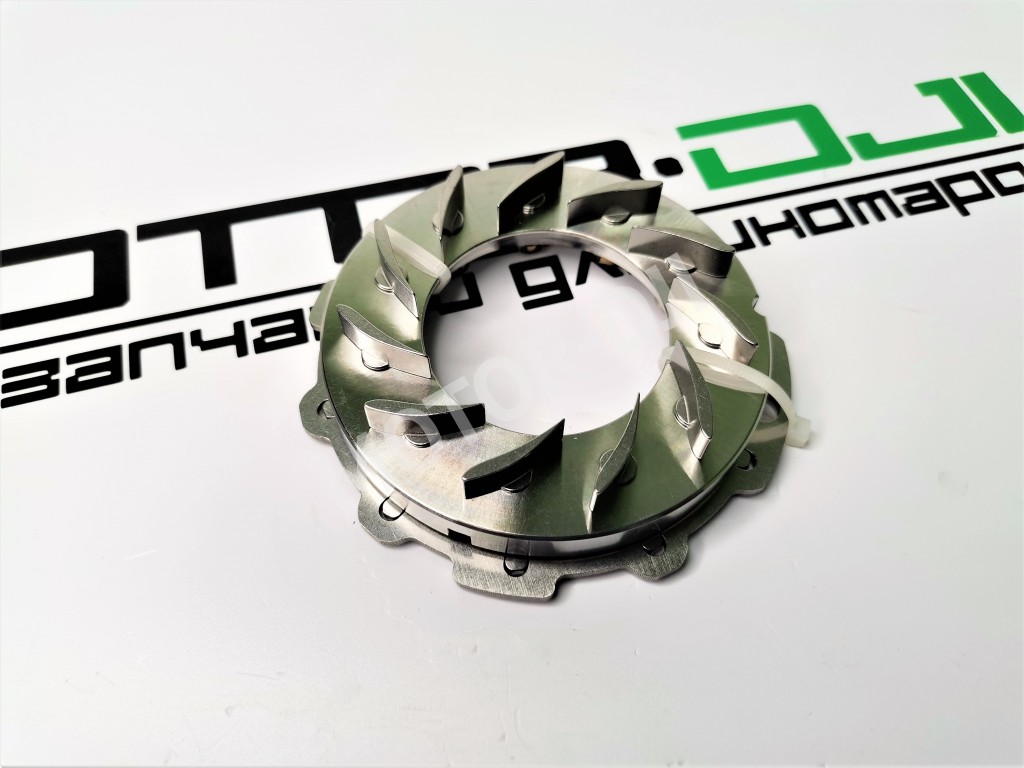

Геометрия турбины Соренто, Санта Фе D4HB 2.2

Геометрия турбины Sorento / Santa Fe 2,2 CRDI 2009- (SLTurbo 282312F100-VNT)

Что это такое

Геометрия турбины (VGT-картридж, актуатор VNT) — это ключевой узел современной турбины с изменяемой геометрией, который отвечает за точное регулирование потока выхлопных газов, попадающих на крыльчатку турбины. Он состоит из направляющих лопаток, вакуумного актуатора (привода) и управляющего механизма. Этот узел обеспечивает оптимальное давление наддува на всех оборотах двигателя, повышая эффективность, мощность и снижая расход топлива.

Симптомы проблем

• 🔹 Падение мощности и «турбояма»: Автомобиль плохо разгоняется, особенно на низких оборотах, ощущается провал при нажатии на педаль газа. Турбина не выходит на boost.
• 🔹 Ошибки по турбонаддуву: На приборной панели загорается Check Engine. Сканер показывает ошибки, связанные с недостаточным или нерегулируемым давлением наддува (например, P0045, P003A, P2263).
• 🔹 Неустойчивая работа двигателя и черный дым: Из-за неправильного смесеобразования двигатель может работать с перебоями, а при резком ускорении из выхлопной трубы может идти густой черный дым несгоревшего топлива.
• 🔹 Стук или скрежет из области турбины: Механический износ или заклинивание направляющих лопаток в сажевых отложениях может вызывать посторонние звуки.
• 🔹 Плавающие обороты на холостом ходу: Двигатель может самопроизвольно повышать или понижать обороты, либо работать неровно из-за некорректного регулирования потока газов.

Подходит для автомобилей

Данный картридж геометрии предназначен для турбин с изменяемой геометрией (VNT), устанавливаемых на популярные дизельные двигатели. Подходит для моделей:

• KIA: Sorento (BL) 2.2 CRDI (2009-2014), Carnival (VQ) 2.9 CRDI
• HYUNDAI: Santa Fe (CM) 2.2 CRDI (2009-2012)
• SsangYong: Actyon, Korando C с дизельными двигателями
• А также для ряда европейских моделей: CITROEN Jumper, FIAT Ducato, FORD Transit/Tourneo, MERCEDES Sprinter, PEUGEOT Boxer с аналогичными турбокомпрессорами.

Признаки замены

Замена узла геометрии необходима при диагностированном отказе механизма VNT, когда чистка и калибровка не помогают восстановить его работоспособность. Критерии: заклинивание лопаток в любом положении, механический износ втулок и тяг, приводящий к люфту, неисправность вакуумного актуатора (привода), который не держит давление или имеет разрыв мембраны. Если электронный тест актуатора (с помощью сканера или ручного вакуумного насоса) показывает, что шток не перемещается или перемещается рывками, требуется замена.

Преимущества

• ✔ Восстановление заводских характеристик: Точная геометрия и калибровка узла гарантируют, что турбина будет выдавать штатное давление наддува, возвращая двигателю потерянную мощность и эластичность.
• ✔ Продление срока службы турбины: Своевременная замена изношенного картриджа геометрии предотвращает дальнейшее разрушение самой турбины (крыльчаток, вала) из-за работы в нештатных режимах.
• ✔ Экономия по сравнению с новой турбиной: Замена только ремонтного узла (картриджа) — это cost-effective решение, которое позволяет избежать покупки целого турбокомпрессора в сборе.
• ✔ Снижение расхода топлива и выбросов: Исправная геометрия оптимизирует процесс сгорания топлива, что ведет к снижению потребления дизельного топлива и соответствию экологическим нормам.

FAQ: частые вопросы

Q: Можно ли просто почистить старую геометрию вместо замены? A: Да, чистка — это первое, что стоит попробовать при симптомах залипания лопаток из-за сажи. Однако если механизм имеет механический износ (люфты, деформацию) или актуатор неисправен, чистка не поможет. В таких случаях требуется именно замена узла.

Q: Как понять, что проблема именно в геометрии, а не в других компонентах турбосистемы? A: Необходима комплексная диагностика. Ключевой тест — проверка хода штока актуатора вакуумным насосом. Если шток не двигается или двигается с большим усилием/заедает при создании разрежения, проблема в механизме геометрии. Также следует проверить целостность вакуумных шлангов и работу клапана управления (N75).

Q: Нужно ли делать какую-либо адаптацию после замены картриджа геометрии? A: В большинстве случаев после механической замены требуется программная адаптация (обучение) положения лопаток с помощью дилерского сканера или продвинутого диагностического оборудования. Это позволяет блоку управления двигателем (ECU) «запомнить» крайние положения штока для корректного управления. Без адаптации возможны ошибки и неоптимальная работа.

Q: Будет ли этот картридж от SLTurbo совместим с моей оригинальной турбиной Garrett? A: Да, картридж SLTurbo 282312F100-VNT является полным аналогом оригинального узла и предназначен для ремонта турбокомпрессоров Garrett с изменяемой геометрией соответствующих моделей. Он полностью взаимозаменяем при условии совпадения каталожного номера.

Советы по эксплуатации

• 📌 Используйте качественное моторное масло: Регулярная замена масла и фильтров с допусками, рекомендованными производителем, — лучшая профилактика закоксовывания геометрии. Сажа и продукты износа из грязного масла — главные враги подвижных лопаток.
• 📌 Давайте двигателю остыть после нагрузки: После длительной поездки или активной езды не глушите двигатель сразу. Дайте ему поработать на холостых оборотах 1-2 минуты. Это позволяет турбине и геометрии охладиться, предотвращая запекание масла и нагара в узле.
• 📌 Периодически «прожигайте» сажу: Современные дизели с сажевыми фильтрами (DPF) требуют периодических поездок по трассе на высоких оборотах для запуска режима регенерации. Это помогает очищать не только DPF, но и уменьшает сажевые отложения в выпускном тракте и на лопатках геометрии.

  ---
