Съемник геометрии турбины

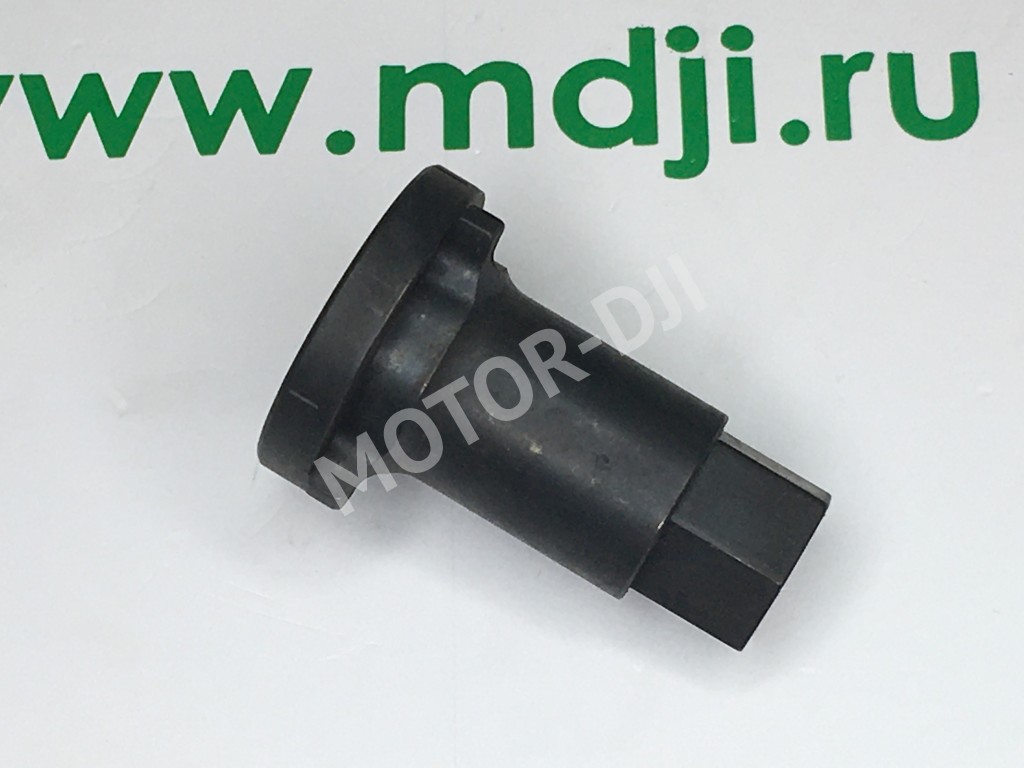

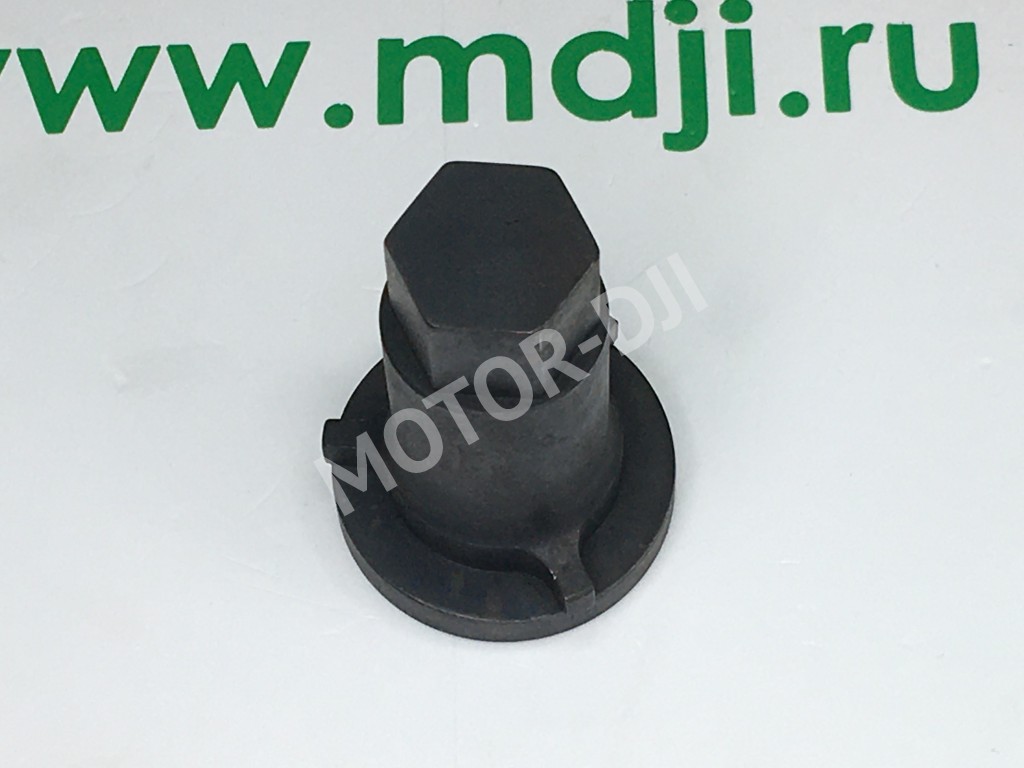

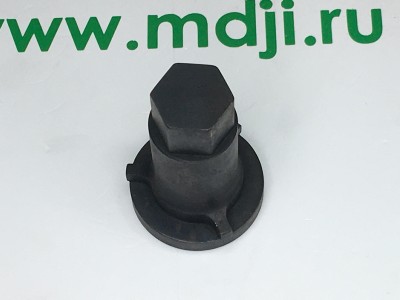

Съемник геометрии турбины E&E Turbo AT-NST-004

Что это такое

Съемник геометрии турбины — это специализированный сервисный инструмент, предназначенный для безопасного и корректного демонтажа и установки узла регулируемых направляющих аппаратов (VGT, VNT) в турбокомпрессорах с изменяемой геометрией. Он обеспечивает точное позиционирование и снятие нагрузки с вала турбины, предотвращая повреждение хрупких деталей механизма управления.

Симптомы проблем

• 🔹 Ошибки по турбине и недостаточной мощности: На приборной панели загорается индикатор Check Engine, появляются ошибки P0299 (недостаточное давление наддува), P2263 (заклинивание механизма изменения геометрии) или аналогичные. Автомобиль теряет тягу, особенно на низких и средних оборотах.
• 🔹 Неустойчивая работа, рывки и провалы: Двигатель работает неровно, возможны рывки при разгоне из-за некорректного положения лопаток, которые не могут плавно регулировать поток выхлопных газов.
• 🔹 Повышенный расход топлива и дымность: Из-за неоптимального наддува электронный блок управления (ЭБУ) переобогащает топливную смесь, что ведет к росту расхода. Часто наблюдается черный или сизый дым из выхлопной трубы.

Подходит для автомобилей

Инструмент универсален и подходит для работы с большинством турбокомпрессоров с изменяемой геометрией (VNT/VGT) на дизельных двигателях. Он незаменим при ремонте турбин на популярных моделях: Volkswagen, Audi, Skoda, Seat (двигатели TDI 1.9, 2.0, 2.5, 3.0), BMW (M47, M57, N47), Mercedes-Benz (OM646, OM651), Ford (Duratorq TDCi), Opel, Peugeot, Citroën и многих других.

Признаки замены

Съемник геометрии требуется не для замены, а для профессионального ремонта турбокомпрессора. Его использование необходимо при следующих работах:

1. Очистка и раскоксовка механизма изменения геометрии (VNT-узла) от нагара.
2. Замена изношенных втулок, осей или самих направляющих лопаток.
3. Диагностика и восстановление подвижности «залипшего» актуатора или механизма.
4. Капитальный ремонт или восстановление турбины.

Преимущества

• ✔ Защита от повреждений: Конструкция съемника позволяет аккуратно снять узел геометрии, не прикладывая ударных нагрузок и не деформируя тонкий вал турбины или кольцо лопаток. Это предотвращает дорогостоящие поломки.
• ✔ Профессиональный результат: Обеспечивает точную центровку при обратной установке узла, что критически важно для последующей правильной калибровки и безупречной работы турбокомпрессора.
• ✔ Универсальность и надежность: Изготовлен из прочной инструментальной стали, подходит для широкого спектра моделей турбин. Инструмент E&E Turbo известен своим качеством и долговечностью в условиях автосервиса.

FAQ: частые вопросы

Q: Можно ли обойтись без этого съемника, используя подручные средства? A: Крайне не рекомендуется. Механизм геометрии — высокоточный узел. Попытки снять его отверткой, молотком или пассатижами почти гарантированно приведут к загибу вала, деформации кольца или поломке лопаток. Ремонт в таком случае будет невозможен, потребуется замена всей турбины, что многократно дороже стоимости специализированного инструмента.

Q: Подойдет ли этот съемник для моей конкретной модели турбины (например, Garrett GT1749V)? A: Да, съемник AT-NST-004 является универсальным и предназначен для работы с большинством распространенных турбин VNT, включая модели Garrett GT17, GT20, GT22 серий, BorgWarner KP39, а также многие аналоги. Перед покупкой для редкой модели рекомендуется уточнить совместимость.

Q: Нужны ли дополнительные инструменты для работы со съемником? A: Да, для полноценной работы потребуется базовый набор ключей и, возможно, специальный съемник стопорного кольца (в зависимости от конструкции турбины). Сам съемник геометрии — ключевой, но не единственный инструмент в процессе разборки.

Q: Сложно ли им пользоваться? Требуется ли особый навык? A: Инструмент интуитивно понятен, но сама процедура требует аккуратности и понимания устройства турбокомпрессора. Работа рекомендуется опытным мастерам или мотористам. Важно очистить узел от нагара перед демонтажем и соблюдать чистоту.

Q: Это разовый инструмент или он прослужит долго? A: Съемник E&E Turbo изготовлен для профессионального использования в условиях сервиса. При корректном применении он прослужит многие годы и окупится многократно, так как позволит качественно ремонтировать десятки турбин.

Советы по эксплуатации

• 📌 Подготовка — залог успеха: Перед использованием съемника обязательно обработайте узел геометрии качественным очистителем карбоновых отложений (например, Liqui Moly Pro-Line Dicsel Spulung). Это размягчит нагар и значительно облегчит демонтаж, снизив риск приложения чрезмерного усилия.
• 📌 Метка — ваш ориентир: Перед снятием нанесите метку (корректором или керном) на корпус турбины и узел геометрии. Это позволит установить деталь в исходное положение, что упростит последующую сборку и калибровку.
• 📌 Чистота и смазка: После очистки и ремонта механизма перед установкой нанесите на оси лопаток и посадочное место минимальное количество высокотемпературной медной смазки или специальной пасты для турбин. Это предотвратит заклинивание в будущем.
• 📌 Проверка после сборки: После установки узла геометрии с помощью съемника вручную проверьте плавность хода контрольного рычага (где крепится тяга актуатора). Он должен двигаться легко, без заеданий по всему диапазону.
