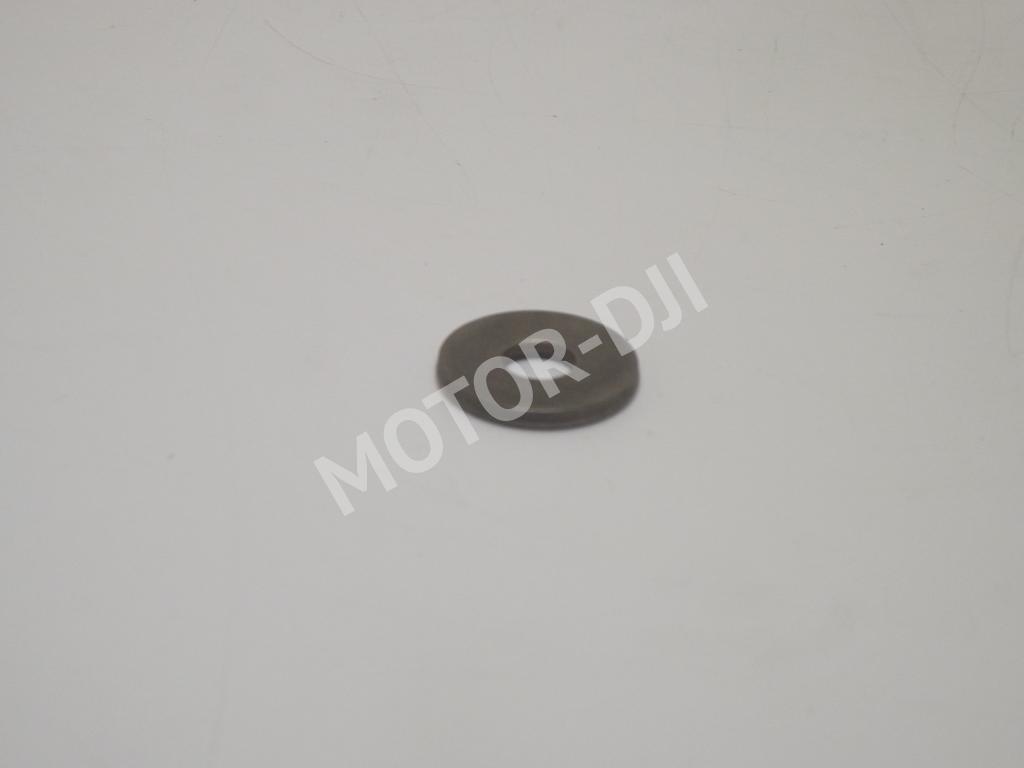

Шайба болта крепления шестерни вала балансирных валов Mitsubishi 4D5 (23381-32000)
Что это такое
Это специальная стопорная шайба (пластина), которая используется в паре с болтом для надежной фиксации шестерни привода балансирных валов на двигателе. Её ключевая задача — предотвратить самоотвинчивание крепежного болта под воздействием высоких вибрационных и переменных нагрузок, что является критически важным для сохранения правильного фазового положения балансирных валов.
Симптомы проблем
При износе, повреждении или неправильной установке этой шайбы могут возникать следующие проблемы:
- 🔹 Стук или повышенная вибрация в области двигателя: Наиболее опасный симптом. Ослабление болта крепления шестерни приводит к изменению положения балансирных валов, что резко увеличивает вибрацию силового агрегата, особенно на средних и высоких оборотах.
- 🔹 Металлический лязг или посторонний шум из передней части двигателя: Может быть вызван люфтом или биением неплотно закрепленной шестерни относительно вала.
- 🔹 Утечка масла из-под передней крышки двигателя: В критических случаях ослабленный болт может повредить сальник коленчатого вала или саму крышку, что приведет к течи моторного масла.
Подходит для автомобилей
Данная шайба применяется на дизельных двигателях Mitsubishi серии 4D5 (4D56, 4D55), которые устанавливались на популярные автомобили и микроавтобусы: Mitsubishi L200, Pajero, Delica, а также на Hyundai Galloper и KIA Retona ранних годов выпуска.
Признаки замены
Замена шайбы является обязательной процедурой при любом ремонте, связанном со снятием шестерни привода балансирных валов. Плановой замены как таковой не существует, но менять её необходимо в случаях:
- При каждом снятии болта крепления шестерни (она является одноразовой стопорной деталью, теряющей свои свойства после загиба).
- Обнаружении деформации, трещин или следов износа на самой шайбе.
- При проведении капитального ремонта двигателя, замене балансирных валов, цепи ГРМ или помпы.
- При появлении симптомов, описанных выше, указывающих на возможное ослабление крепления.
Преимущества
- ✔ Гарантированная фиксация: Специальная конструкция с "усами", которые после затяжки болта отгибаются на его грани, обеспечивая механическое стопорение и предотвращая поворот болта в любую сторону.
- ✔ Надежность и безопасность: Позволяет избежать катастрофических последствий откручивания болта, которые могут привести к разрушению шестерни, повреждению балансирных валов и всего двигателя.
- ✔ Оригинальное качество: Соответствие заводскому стандарту Mitsubishi (OEM 23381-32000) гарантирует точные геометрические размеры и правильную твердость металла, что исключает поломку "усов" при монтаже.
FAQ: частые вопросы
Q: Можно ли использовать эту шайбу повторно, если она выглядит целой? A: Нет, это категорически не рекомендуется. После отгибания и последующего разгибания "усов" металл подвергается деформации и усталости. Повторное использование такой шайбы не обеспечит требуемой силы стопорения, что значительно повышает риск самоотвинчивания болта.
Q: Чем грозит езда с ослабшим болтом крепления шестерни балансирных валов? A: Это крайне опасно. Последствия могут быть ступенчатыми: от повышенного износа шпоночного соединения и появления люфта до полного откручивания болта. В этом случае шестерня может сместиться или сорваться, что приведет к нарушению синхронизации балансирных валов, резкому росту вибраций, ударам и, в конечном итоге, к заклиниванию валов или их поломке с последующим разрушением блока цилиндров.
Q: Нужно ли использовать герметик или фиксатор резьбы на болт вместе с этой шайбой? A: Как правило, в оригинальной конструкции Mitsubishi 4D5 используется только стопорная шайба. Нанесение анаэробного фиксатора резьбы (например, среднего уровня) может служить дополнительной страховкой, но не отменяет обязательного применения новой штатной шайбы и соблюдения правильного момента затяжки болта.
Q: Как правильно установить эту шайбу? A: 1. Надеть шайбу на болт. 2. Установить болт в отверстие шестерни и вала, затянуть с рекомендуемым моментом (критически важно!). 3. После затяжки один из "усов" шайбы необходимо аккуратно отогнуть (загнуть) на одну из граней головки болта, чтобы он надежно ее блокировал. Используйте подходящий инструмент, чтобы не сломать "ус".
Советы по эксплуатации
- 📌 Момент затяжки — это закон: Перед установкой обязательно узнайте и строго соблюдайте рекомендуемый момент затяжки болта крепления шестерни для вашей конкретной модификации двигателя 4D56. Недо- или перетяжка одинаково опасны.
- 📌 Комплексная проверка: При появлении вибраций двигателя, помимо проверки этой шайбы и болта, также осмотрите состояние демпфера шкива коленвала, опор двигателя и самих балансирных валов.
- 📌 Используйте оригинальные или проверенные аналоги: Применение некачественных стопорных шайб из мягкого металла — прямой путь к повторной поломке. Данная деталь от официального поставщика Hyundai-KIA гарантирует соответствие оригинальным спецификациям.
