Гайка геометрии 53039700144 Sorento 2.5 D4CB

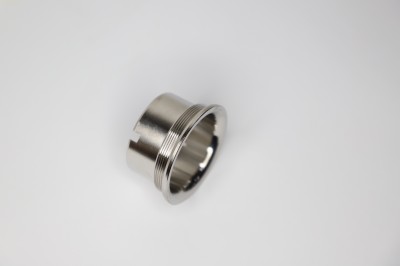

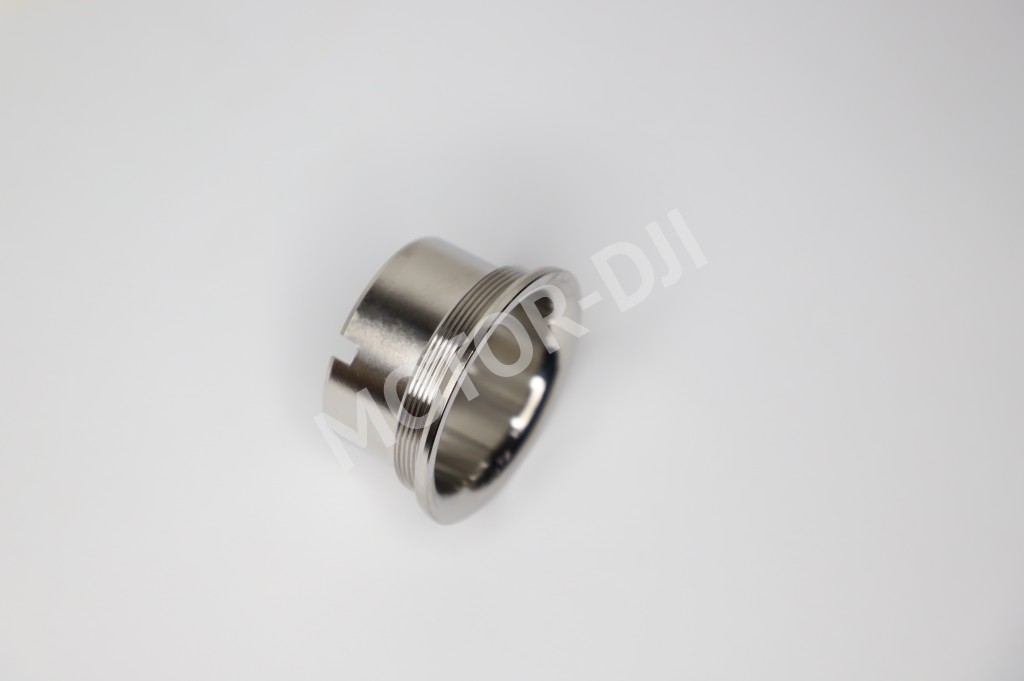

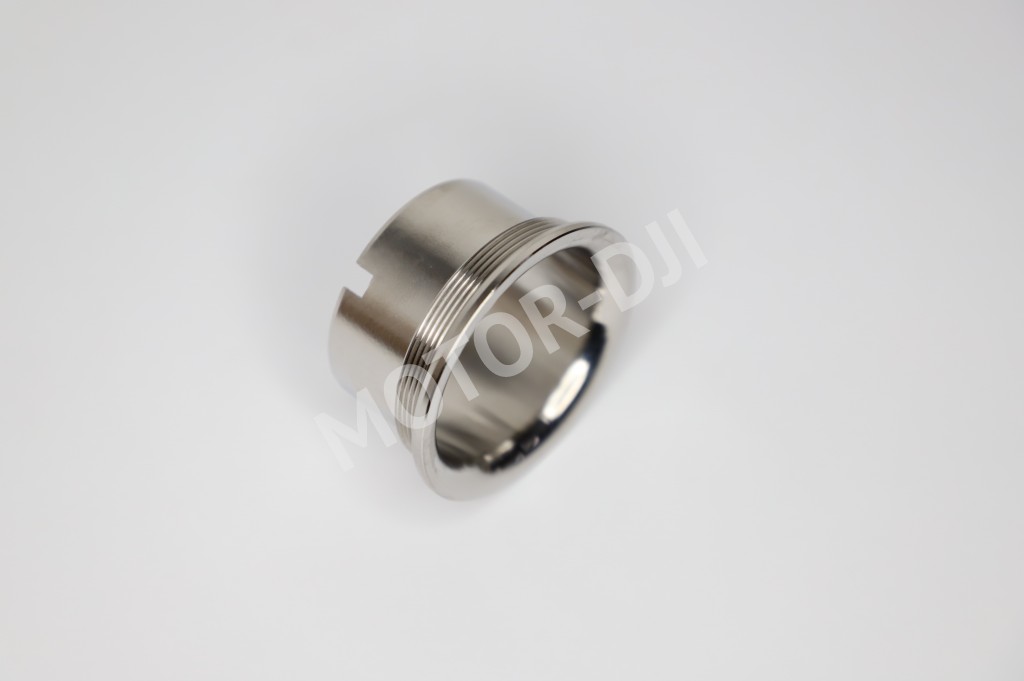

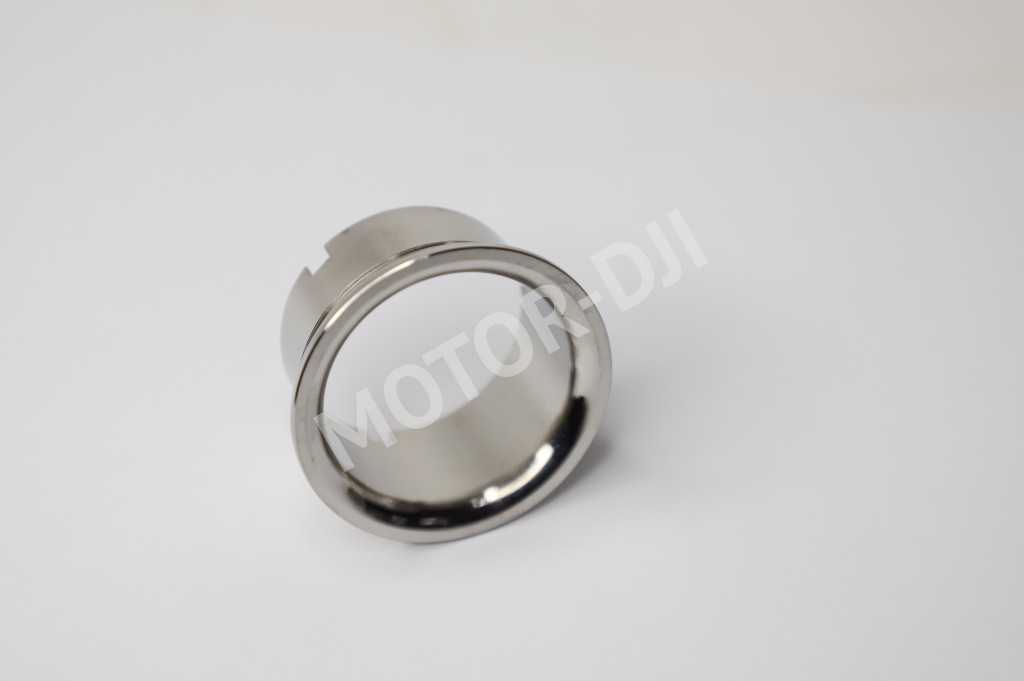

Гайка регулировки геометрии турбины JRONE 3300-016-056 для двигателей D4CB (2.5 CRDi)

Что это такое

Гайка геометрии турбины — это ключевой элемент системы изменения геометрии турбокомпрессора (VGT) в современных дизельных двигателях. Она механически соединяет вакуумный актуатор (привод) или электронный сервомотор с рычагом управления направляющими лопастями внутри турбины. С её помощью точное движение привода преобразуется в поворот лопаток, оптимизируя поток выхлопных газов и эффективность турбонаддува на всех оборотах двигателя.

Симптомы проблем

• 🔹 Потеря мощности, «тупой» разгон: Неправильный угол лопаток из-за нерабочей гайки приводит к неоптимальному наддуву. Турбина не может эффективно нагнетать воздух на низких или высоких оборотах, что ощущается как провал при нажатии на педаль газа.
• 🔹 Ошибки по турбине (Check Engine): Блок управления двигателя отслеживает положение геометрии. Если фактическое положение (определяемое датчиком) не соответствует заданному из-за люфта или заклинивания в соединении, это вызовет ошибки (например, P2563, P003A, P0045). На приборной панели загорится или будет мигать лампа неисправности.
• 🔹 Неустойчивая работа, плавающие обороты на холостом ходу: Сбой в системе VGT нарушает баланс воздух-топливо, что может вызывать неровную работу двигателя на холостом ходу, а иногда и самопроизвольное повышение или снижение оборотов.
• 🔹 Повышенный расход топлива и дымность: Для поддержания требуемой мощности при неисправной геометрии ЭБУ увеличивает количество впрыскиваемого топлива. Это приводит к перерасходу и появлению черного или серого дыма из выхлопной трубы из-за неполного сгорания.

Подходит для автомобилей

Данная гайка предназначена для двигателей Hyundai/KIA серии D4CB (2.5 CRDi) и их аналогов. Устанавливается на популярные модели:

• HYUNDAI Grand Starex (H-1)
• KIA Sorento II (BL) 2006-2009 гг.
• KIA Sorento III (XM) 2009-2014 гг. с двигателем 2.5 CRDi

Признаки замены

Гайку геометрии необходимо заменить при наличии видимого износа или неисправности:

1. Критический люфт или продольный разболтанность на соединении между штоком актуатора и рычагом турбины.
2. Заклинивание или подклинивание, когда движение происходит не плавно, а рывками.
3. Механическое повреждение: деформация, срыв резьбы, трещины.
4. Коррозия и закисание, особенно в регионах с агрессивной зимней обработкой дорог, которые препятствуют свободному ходу.
5. В рамках планового ремонта турбины или при замене актуатора/сервомотора для восстановления точности всей системы управления.

Преимущества

• ✔ Точная посадка и геометрия: Гайка JRONE изготовлена с соблюдением строгих допусков, что гарантирует точную передачу усилия от привода к лопаткам турбины без люфтов и задержек.
• ✔ Высокая термостойкость: Деталь работает в зоне высоких температур выхлопных газов. Материал устойчив к температурной деформации, сохраняя свои свойства в экстремальных условиях.
• ✔ Коррозионная стойкость: Покрытие и материал гайки сопротивляются окислению и воздействию реагентов, продлевая срок службы соединения.
• ✔ Восстановление заводских характеристик: Правильно подобранная гайка позволяет вернуть системе VGT заводскую точность, что напрямую влияет на мощность, экономичность и экологичность двигателя.

FAQ: частые вопросы

Q: Можно ли отрегулировать геометрию турбины с помощью этой гайки? A: Да, именно для этого она и предназначена. Гайка имеет резьбовое соединение, позволяющее точно выставить длину тяги между актуатором и рычагом турбины. После замены или разбора соединения необходима правильная регулировка (часто с помощью сканера или по специальной методике), чтобы задать правильное начальное положение лопаток.

Q: Что будет, если не менять разболтанную гайку геометрии? A: Игнорирование проблемы приведет к ускоренному износу штока актуатора и втулки рычага на турбине. Основная нагрузка ляжет на датчик положения, который может выйти из строя. В итоге это выльется в полный отказ системы изменения геометрии, постоянные ошибки, значительную потерю мощности и потенциально дорогостоящий ремонт всей турбины.

Q: Почему после замены гайки и регулировки ошибка по турбине может оставаться? A: Ошибка может сохраняться по нескольким причинам: необходима адаптация системы VGT через диагностический сканер; неисправен сам датчик положения геометрии; есть проблемы с актуатором (разрыв мембраны, клин); закоксован и заклинил сам механизм лопаток внутри турбины. Замена гайки решает проблему только в механической части привода.

Q: Чем опасна установка некачественной гайки? A: Дешевая гайка из неподходящего металла может быстро деформироваться от температуры, что сбросит регулировку. Неточная резьба или мягкий материал приведут к срыву при затяжке или быстрому износу. Всё это вызовет повторное появление симптомов и может привести к аварийной ситуации, если привод отсоединится во время движения.

Q: Нужно ли использовать дополнительные фиксаторы (например, контргайку)? A: Конструктивно многие гайки геометрии являются самоконтрящимися или предназначены для фиксации шплинтом. В данной конструкции, как правило, используется стопорение шплинтом после регулировки. Использование дополнительной контргайки не предусмотрено производителем и может нарушить балансировку и свободный ход узла.

Советы по эксплуатации

• 📌 Регулярная диагностика: При появлении первых симптомов (небольшая потеря тяги, редкие ошибки) проверьте состояние гайки и всего привода геометрии на предмет люфта. Это может предотвратить более серьезные поломки.
• 📌 Чистота узла: При замене или регулировке тщательно очистите резьбовое соединение от нагара и грязи. Это обеспечит точную затяжку и плавность регулировки.
• 📌 Использование правильного инструмента: Для регулировки используйте качественный инструмент, чтобы не «съесть» грани гайки. Затяжку и регулировку следует проводить в соответствии с техническими требованиями, без избыточного усилия.
• 📌 Комплексный подход: Если гайка износилась, проверьте состояние сопрягаемых деталей — шток актуатора и рычаг турбины. Их износ также потребует устранения для долговечности ремонта.
• 📌 Профессиональная регулировка: После замены гайки настоятельно рекомендуется выполнить электронную адаптацию положения геометрии турбины с помощью дилерского или профессионального диагностического оборудования. Это гарантирует точную работу системы.

  ---

  Номера комплектующих и их аналогов для данного товара: 53039700155, 1118100ED01, 1118100ED01A, 53039700168, 53039880168, MTK2845AV, MTK2845PR, 03L145701D, 03L145701T, 03L145701TV, 03L145701TX, 03L145702A, 03L145702AV, 03L145702AX, 03L145702D, 03L145702DV, 03L145702DX, 03L145702H, 03L145702HV, 03L145702HX, 03L145702M, 03L145702MV, 03L145702MX, 53039700133, 53039700140, 53039700190, 53039880133, 53039880140, 53039880190, mtk1088BW, 03L253010C, 03L253016F, MTK1076SL, 53039700132, 53039700139, 53039700152, 53039700205, 53039700206, 53039880132, 53039880139, 53039880205, 53039900205, MTK1076NR, MTK1076PR, MTK1076RB, 282004A470, LX282004A470, MTK7716SL, MTK7716WA, 282004A421, 282004A470FF, 53039700097, 53039700122, 53039700144, 53039880097, 53039880122, 53039880144, MTK7716NR, MTK7716PR, MTK7716RB, MTK9716RB, ST282004A470, 282004A480, 53039880145, MTK7559SL, MTK7559WA, 53039700127, 53039700145, 53039880127, MTK7559KR, MTK7559PR, MTK7559RB, MTK9559RB
