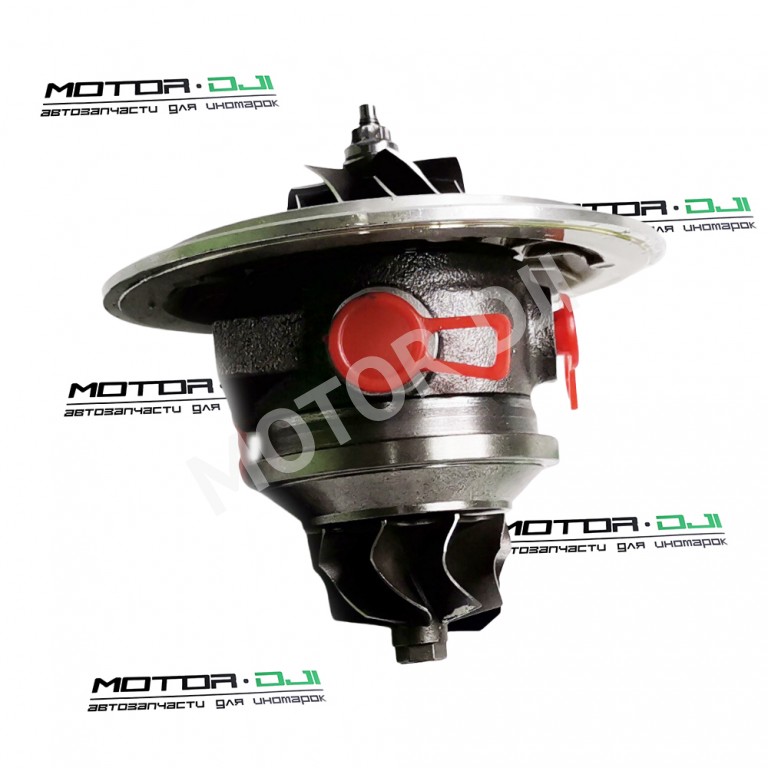

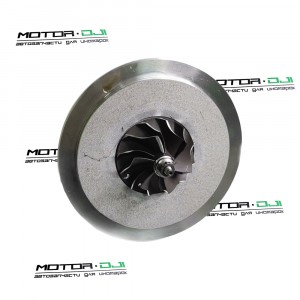

Картридж турбины НD72, HD78, HD65 D4AL 2823041730

Картридж турбины D4AL HD-65/72/78/COU/MIG/P-COM/98

Что это такое

Картридж турбины — это сердцевина турбокомпрессора, собранный в едином корпусе узел, включающий вал, крыльчатки (турбинное и компрессорное колеса), подшипники скольжения и систему уплотнений. Он предназначен для замены изношенного внутреннего механизма без необходимости менять весь турбонагнетатель в сборе с корпусом улиток. Устанавливая новый картридж, вы восстанавливаете производительность и герметичность турбины, что возвращает двигателю прежнюю мощность и эффективность.

Симптомы проблем

• 🔹 Сильный сизый или синий дым из выхлопной трубы: Наиболее характерный признак. Дым появляется из-за попадания моторного масла в выпускной или впускной тракт через изношенные масляные уплотнения картриджа.
• 🔹 Повышенный расход масла: Турбина начинает "есть" масло, его уровень в двигателе заметно снижается между плановыми заменами без видимых подтеков на двигателе.
• 🔹 Свист, вой или скрежет из области турбокомпрессора: Посторонние шумы указывают на износ подшипников вала или задевание крыльчаток о корпус из-за чрезмерного люфта.
• 🔹 Падение мощности и турбояма: Двигатель плохо тянет, не набирает обороты, пропадает характерный подхват. Это связано с уменьшением давления наддува из-за износа механизма и снижения эффективности.
• 🔹 Заметный люфт вала турбины: При проверке осевой (вперед-назад) и радиальный (вверх-вниз) люфт вала превышает допустимые нормы (обычно более 1 мм).

Подходит для автомобилей

Данный картридж Krauf MCT0204SL предназначен для восстановления турбокомпрессоров, устанавливаемых на коммерческие автомобили Hyundai с дизельными двигателями D4AL. Конкретные модели:

• HYUNDAI County
• HYUNDAI HD65
• HYUNDAI HD72
• HYUNDAI HD78

Признаки замены

Картридж турбины подлежит замене при подтверждении его внутренней неисправности. Ключевые критерии:

1. Визуальный и тактильный люфт вала ротора, выявленный при демонтаже турбины.
2. Наличие задиров или следов контакта крыльчаток с корпусами.
3. Подтвержденное попадание масла во впускной или выпускной патрубки турбины.
4. Сильный износ подшипниковых шеек вала. Важно: перед заменой картриджа необходимо убедиться в исправности системы подачи масла (чистые каналы, работоспособная помпа) и отсутствии проблем с системой вентиляции картерных газов, чтобы не повредить новый узел.

Преимущества

• ✔ Экономия до 70% от стоимости новой турбины: Замена картриджа — наиболее рациональное решение, так как корпуса (улитки) часто находятся в хорошем состоянии и их замена не требуется.
• ✔ Сохранение заводской калибровки: Используются оригинальные геометрические параметры крыльчаток, что гарантирует сохранение штатных характеристик наддува, расхода воздуха и совместимости с ЭБУ двигателя.
• ✔ Высокое качество сборки и балансировки: Картридж Krauf поставляется в сборе, предварительно отбалансирован на высокоточном оборудовании. Это критически важно для отсутствия вибраций и долгого срока службы на высоких оборотах (до 150+ тыс. об/мин).
• ✔ Комплексное решение: В картридже уже заменены все изнашиваемые элементы: вал-ротор в сборе, подшипники, уплотнения, упорные шайбы и т.д. Не нужно докупать отдельные запчасти.

FAQ: частные вопросы

Q: Можно ли установить этот картридж самостоятельно, в гаражных условиях? A: Теоретически можно, но крайне не рекомендуется. Процесс требует не только аккуратности и чистоты, но и специального инструмента для правильной сборки (динамометрический ключ). Самое главное — после установки необходима правильная процедура прокачки масляной системы турбины перед первым запуском, чтобы избежать работы «на сухую». Ошибки при установке приводят к мгновенному выходу дорогостоящего картриджа из строя. Лучше доверить работу специалистам.

Q: Нужно ли менять масло и масляный фильтр при замене картриджа? A: Да, это обязательная процедура. Старое масло может содержать металлическую стружку от изношенных подшипников старой турбины. При замене картриджа необходимо залить свежее моторное масло, соответствующее допускам производителя, и установить новый масляный фильтр. Также рекомендуется промыть или заменить маслопроводы, идущие к турбине.

Q: Почему после установки нового картриджа все равно идет дым? A: Если дымление не прекратилось или появилось после установки, возможны несколько причин: 1) Не была соблюдена процедура обкатки (турбине нужно дать поработать на холостом ходу несколько минут для заполнения масляных каналов). 2) Проблемы в других системах двигателя: износ цилиндропоршневой группы, закоксованные маслосъемные кольца, неисправная система вентиляции картера (КВКГ). 3) Ошибка при установке картриджа (повреждение уплотнений, перекос).

Q: Требуется ли обкатка после замены картриджа? A: Да, правильная обкатка критически важна для долговечности. Сразу после первого запуска дайте двигателю поработать на холостом ходу 3-5 минут, не нажимая на газ. Это нужно для прокачки масла и образования масляной пленки в подшипниках. В первые 500-1000 км избегайте резких ускорений, работы на высоких оборотах и максимальной нагрузке. Дайте новым деталям приработаться.

Q: В чем разница между картриджем и турбиной в сборе? A: Турбина в сборе — это полностью готовый к установке агрегат, включающий все корпуса (горячая и холодная улитки), актуатор (вестгейт) и картридж. Картридж — это только внутренний вращающийся узел. Его меняют, когда корпуса не повреждены, не имеют трещин и не требуют замены. Выбор в пользу картриджа экономит значительные средства.

Советы по эксплуатации

• 📌 Следите за качеством и уровнем масла: Турбокомпрессор крайне чувствителен к маслу. Меняйте масло и фильтр строго по регламенту, используя рекомендованные производителем сорта. Низкое качество или грязное масло — главный враг подшипников турбины.
• 📌 Дайте турбине остыть после нагрузки: После длительной поездки, особенно под нагрузкой (трасса, груз), не глушите двигатель сразу. Дайте ему поработать на холостом ходу 1-2 минуты. Это позволит турбине остыть в режиме циркуляции масла, предотвращая его закоксовывание в раскаленных подшипниках.
• 📌 Избегайте холодных стартов под нагрузкой: После запуска холодного двигателя дайте ему прогреться хотя бы 1-2 минуты, чтобы масло разогрелось и достигло всех узлов. Не газуйте резко на непрогретом моторе.
• 📌 Своевременно устраняйте проблемы с двигателем: Неисправности системы впрыска (перелив форсунок), забитый воздушный фильтр или проблемы с системой EGR увеличивают нагрузку на турбину и сокращают ее ресурс.

  ---

  Номера комплектующих и их аналогов для данного товара: 2823041720, , 2823041730, LX2823041720, MTG7541SL, 702N10073Z, 7083370001, 7083370002, 7083375002S, MTG7541BE, MTG7541BH, MTG7541CR, MTG7541GR, MTG7541KR, MTG7541NM, MTG7541NR, MTG7541PR, MTG7541RB, MTG7541RF, MTG7541TT, MTG7541WA, 2823041401, 2823041402, 2823041411, 2823041412, 4665010002, 4665010003, 4665010004, 4665010005, 4665015002S, 4665015003S, 4665015004S, 4665015005S
