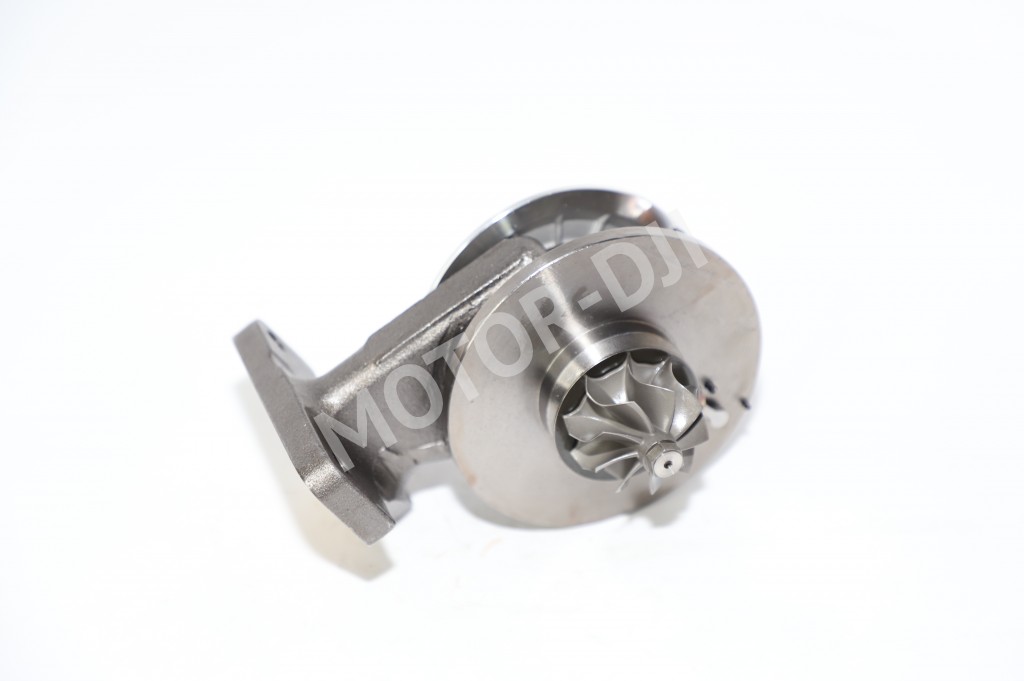

Картридж турбины Volkswagen T5 Transporter 2.5 TDI

Картридж турбины Volkswagen T5 Transporter 2.5 TDI, AXD (MCT0420WF)

Что это такое

Картридж турбины — это центральный ремонтный комплект турбокомпрессора, который включает в себя основные вращающиеся и изнашиваемые компоненты. Он предназначен для восстановления работоспособности турбины без необходимости замены всего дорогостоящего агрегата. В комплект входят вал ротора, подшипники скольжения, уплотнения и другие внутренние детали, собранные в единый готовый к установке модуль.

Симптомы проблем

• 🔹 Сильный сизый или синий дым из выхлопной трубы: Наиболее характерный признак износа масляных уплотнений картриджа. Моторное масло просачивается в горячую часть турбины и сгорает в цилиндрах.
• 🔹 Повышенный расход моторного масла: Турбина начинает "есть" масло из-за износа подшипников и сальников, при этом уровень в двигателе падает без видимых подтеков.
• 🔹 Свист, вой или скрежет из области турбокомпрессора: Звуки могут указывать на физический контакт вращающихся частей о корпус из-за износа подшипников или деформации вала.
• 🔹 Падение мощности и турбоямы: Турбина не обеспечивает необходимого давления наддува из-за снижения частоты вращения ротора (заклинивания) или повреждения лопаток.
• 🔹 Масло в патрубках интеркулера или на впуске: Прямое свидетельство того, что масло из картриджа турбины попадает во впускной тракт.

Подходит для автомобилей

Данный картридж (OEM: MCT0420WF) предназначен для двигателя 2.5 TDI (AXD) автомобилей Volkswagen Transporter T5 первого поколения (2003-2009 гг.). Он также может подходить для ряда других турбин Garrett с аналогичным типоразмером и креплением.

Признаки замены

Картридж турбины подлежит замене при подтверждении его неисправности. Ключевые признаки:

1. Диагностика выявила люфт вала турбины или следы контакта ротора о корпус.
2. Наблюдается повышенный расход масла и характерный сизый дым, при этом другие причины (износ ЦПГ, клапанов) исключены.
3. Турбина шумит или свистит, а визуальный осмотр интеркулера и патрубков показывает наличие масла.
4. Турбина не развивает номинальное давление наддува, диагностическим сканером зафиксированы ошибки по недостаточному наддуву.

Преимущества

• ✔ Значительная экономия: Замена картриджа обходится в несколько раз дешевле покупки новой или восстановленной турбины в сборе, так как используются старые корпусные детали (улитки).
• ✔ Качество Krauf: Бренд Krauf специализируется на компонентах турбокомпрессоров. Их картриджи производятся с точным соблюдением допусков, используют качественные материалы для подшипников и уплотнений, что обеспечивает долгий срок службы.
• ✔ Сохранение заводской геометрии: Поскольку устанавливаются родные "холодная" и "горячая" улитки, сохраняются все штатные точки крепления и соединения, что упрощает монтаж и гарантирует идеальное совмещение с двигателем.
• ✔ Быстрое восстановление: Процесс замены картриджа для опытного мастера занимает меньше времени, чем полная замена узла, что сокращает время простоя автомобиля.

FAQ: частые вопросы

Q: Можно ли установить этот картридж самостоятельно, в гаражных условиях? A: Теоретически можно, но это требует высокой точности, специального инструмента (динамометрический ключ) и опыта. Неправильная сборка (например, перетяжка или неравномерная затяжка крепежа) моментально приведет к выходу нового картриджа из строя. Рекомендуется доверить работу специалистам по турбокомпрессорам.

Q: Что входит в этот картридж MCT0420WF? A: Картридж представляет собой собранный центральный узел: вал ротора с крыльчатками (компрессорное и турбинное колесо), подшипниковый узел (втулки, упорные подшипники), систему масляных каналов и канавок, а также все необходимые уплотнения (сальники). Корпусные части (улитки) и actuator (вестгейт) в комплект не входят и используются ваши старые.

Q: Нужно ли как-то готовить старые корпуса (улитки) перед установкой нового картриджа? A: Да, это критически важный этап. Обе улитки ("холодная" и "горячая") должны быть тщательно очищены от нагара и отложений, проверены на отсутствие трещин и следов контакта с колесом. Посадочные места под картридж должны быть идеально чистыми. Часто мастера выполняют пескоструйную обработку.

Q: После замены картриджа нужно ли проводить дополнительную обкатку? A: Да, обязательна щадящая обкатка на 500-1000 км. Первые пуски двигателя должны быть с длительной работой на холостом ходу для подачи масла под давлением в новые подшипники. После этого следует избегать высоких нагрузок и оборотов, чтобы новые детали приработались.

Q: Почему после установки нового картриджа все равно идет масло в интеркулер? A: Основные причины: 1) Неправильная установка (перекос, повреждение уплотнений при монтаже). 2) Неисправность системы вентиляции картера двигателя (КВКГ), создающая избыточное давление во впуске и мешающая нормальному отводу масла из турбины. 3) Засорение или перегиб сливного маслопровода турбины, из-за чего масло не уходит обратно в поддон.

Советы по эксплуатации

• 📌 Качественное масло и своевременная замена: Турбокомпрессор — самый нагруженный узел в двигателе, смазываемый моторным маслом. Используйте только масла, соответствующие допускам VW для двигателя AXD, и меняйте их строго по регламенту.
• 📌 Правильный запуск и остановка двигателя: После длительной поездки, особенно под нагрузкой, дайте двигателю поработать на холостом ходу 1-2 минуты. Это охладит турбину и предотвратит коксование масла в подшипниковом узле. Избегайте резких нагрузок на непрогретом двигателе.
• 📌 Контроль состояния воздушного фильтра: Грязный воздушный фильтр создает разрежение на всасывании, заставляя компрессорное колесо работать с большей нагрузкой, и пропускает абразивную пыль, которая быстро изнашивает крыльчатку и подшипники.
• 📌 Регулярная диагностика: При появлении малейших подозрений на неисправность турбины (изменение звука, падение динамики) проведите диагностику. Ремонт на ранней стадии (просто замена картриджа) всегда дешевле, чем последующая замена всей турбины из-за разрушения колес.

  ---

  Номера комплектующих и их аналогов для данного товара: 070145701K, MTG1587SL, 070145701KV, 070145701KX, 702N10097Z, 7293250002, 7293250003, 7293255002S, 7293255003S, 7293255004S, 7293250004, 7293255003, MTG1587BE, MTG1587BH, MTG1587GR, MTG1587NR, MTG1587PR, MTG1587RB, MTG1587RF, MTG1587TD, MTG9587SL
