Картридж турбины Рав 4, Королла, Версо 2.2 2AD

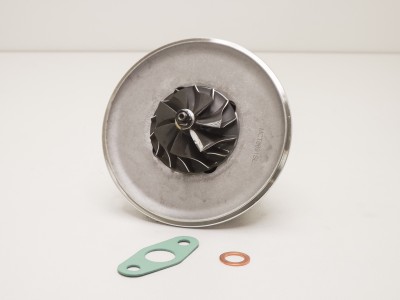

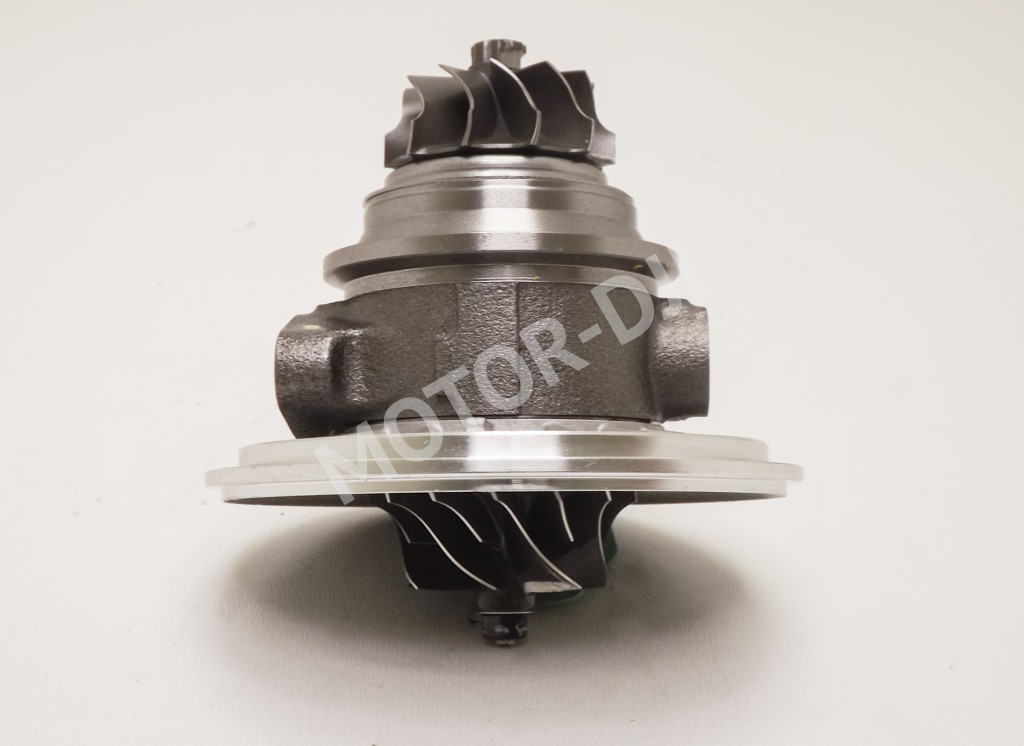

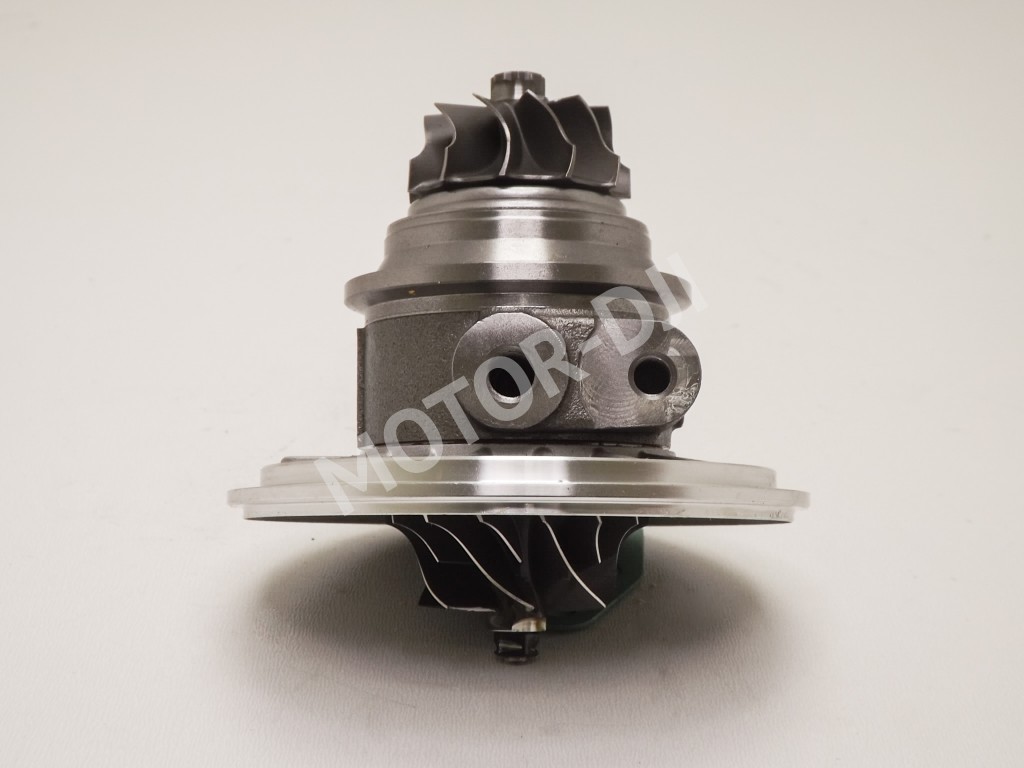

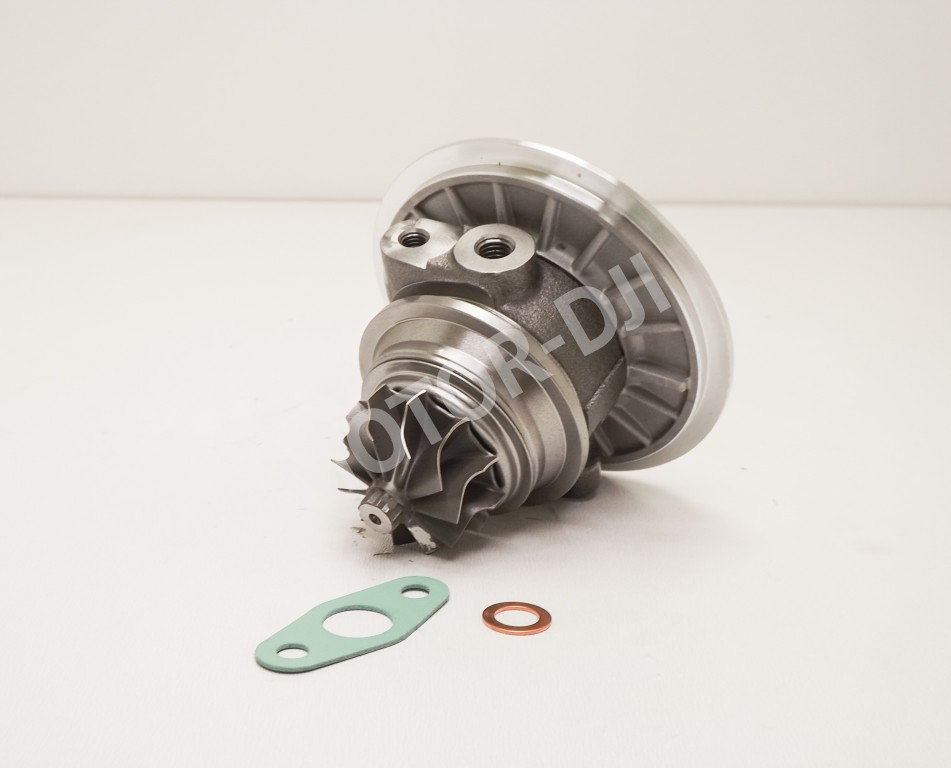

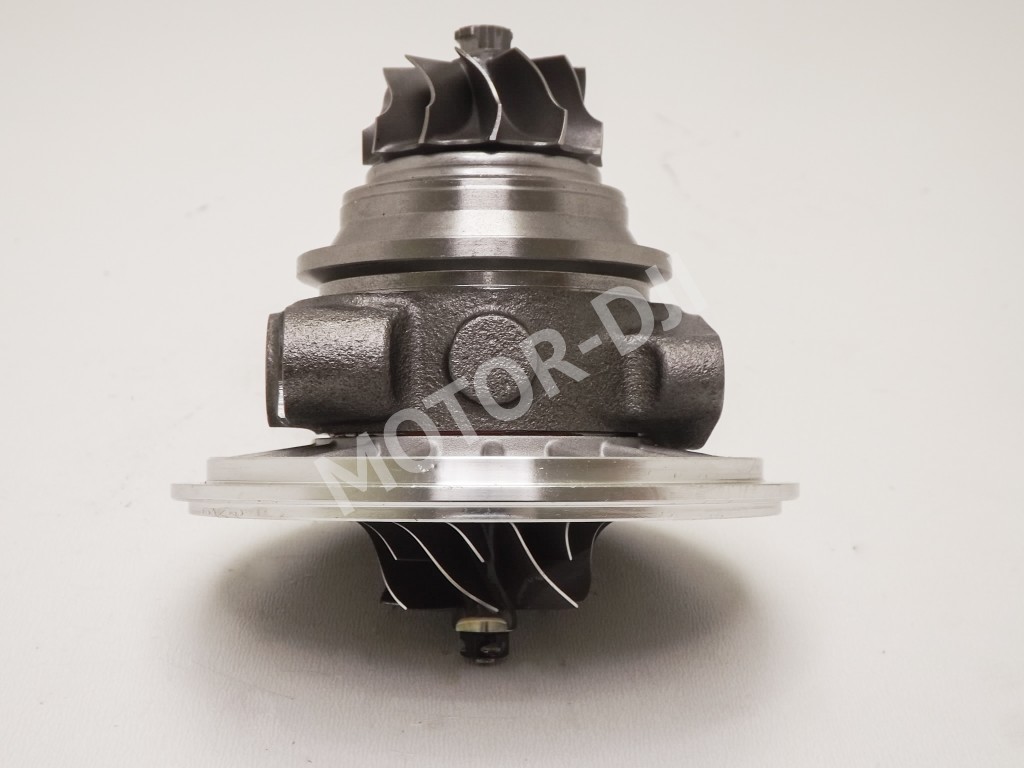

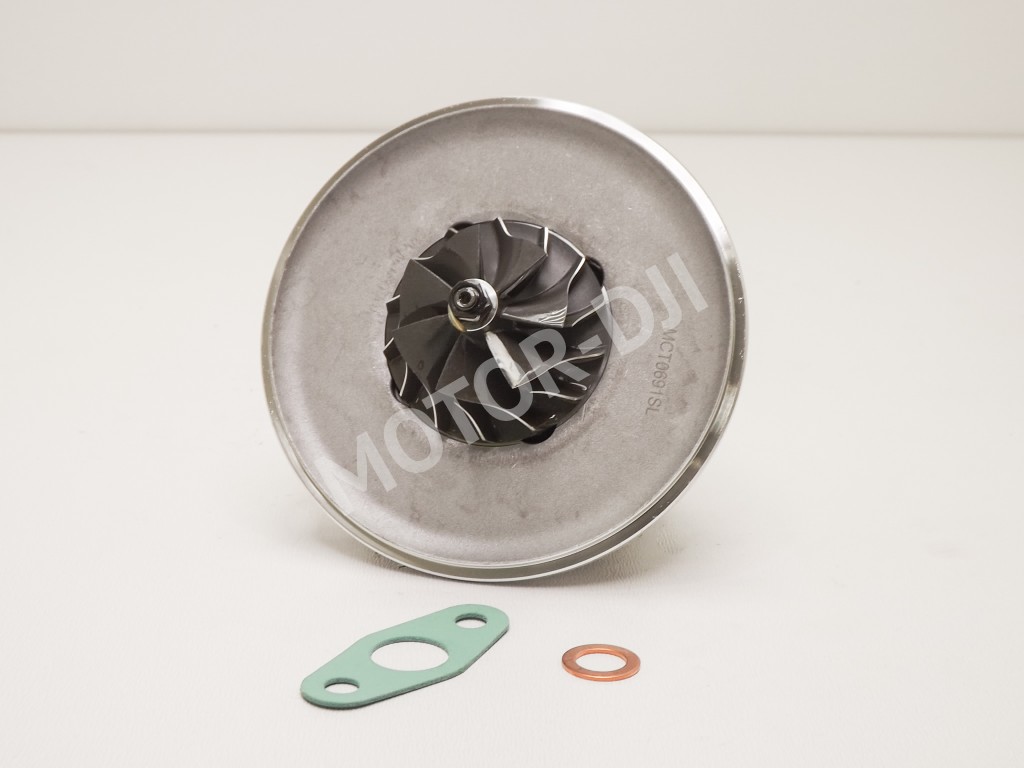

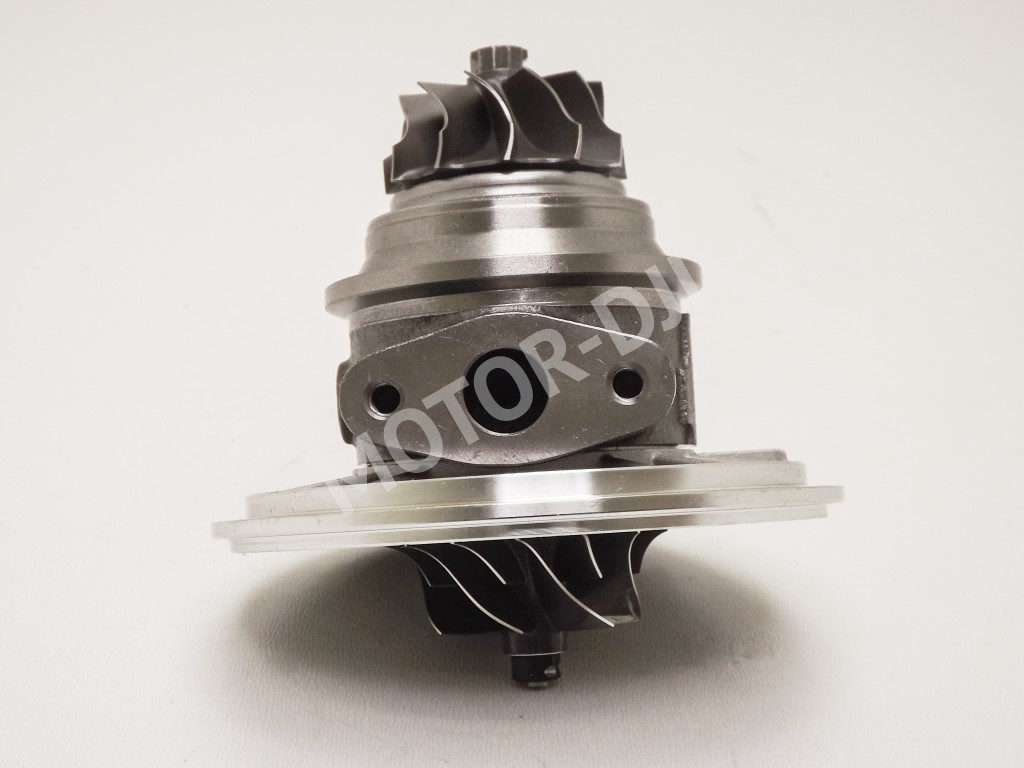

Картридж турбины 2AD-FHV для Toyota Corolla, Avensis, RAV4, Verso 2.2 D-4D

Что это такое

Картридж турбины (сердцевина, ремкомплект) – это основной узел турбокомпрессора, в который входят роторная пара (турбинное и компрессорное колесо на валу), подшипники скольжения, уплотнения и корпус подшипников. Он предназначен для восстановления работоспособности турбины без замены дорогостоящих корпусов (улиток). Устанавливается в оригинальные корпуса вашей турбины, что делает ремонт экономически выгодным.

Симптомы проблем

При износе картриджа турбины проявляются следующие признаки:

• 🔹 Повышенный расход масла: Сизый или синий дым из выхлопной трубы, особенно на высоких оборотах или после работы под нагрузкой. Масло попадает в выпускной или впускной тракт через изношенные уплотнения вала.
• 🔹 Свист или вой турбины: Нехарактерный громкий свист при разгоне, указывающий на износ подшипников или касание колес о корпус из-за увеличенного люфта вала.
• 🔹 Падение мощности и тяги: Двигатель теряет приемистость, плохо тянет, особенно в среднем диапазоне оборотов. Турбина не создает необходимого наддува.
• 🔹 Люфт вала турбины: При механической проверке (сняв патрубки) ощущается заметный продольный и/или радиальный люфт роторного вала.
• 🔹 Шум подшипников: Стук или скрежет из района турбокомпрессора на холостых оборотах или при сбросе газа.

Подходит для автомобилей

Данный картридж MCT0691SL предназначен для восстановления турбокомпрессоров, устанавливаемых на дизельные двигатели Toyota 2AD-FHV объемом 2.2 литра. Основные модели:

• Toyota Avensis (T250) с 2008 г.
• Toyota Corolla (E150) с 2008 г.
• Toyota RAV4 (XA30) с 2010 г.
• Toyota Verso (R60) с 2009 г.

Признаки замены

Картридж турбины требует замены при подтвержденном износе внутренних компонентов. Ключевые критерии:

1. Наличие одного или нескольких симптомов из списка выше.
2. Визуальный осмотр снятой турбины выявил выработку на подшипниках скольжения, повреждение уплотнительных колец или лабиринтных уплотнений.
3. Замеры люфтов вала превышают допустимые производителем пределы.
4. Турбина не подлежит регулировке, а замена целикового агрегата нерентабельна.

Преимущества

• ✔ Значительная экономия: Стоимость картриджа в разы ниже цены новой оригинальной турбины. Вы платите только за восстановление изношенного узла, а не за дорогие корпуса.
• ✔ Сохранение оригинальной геометрии: При профессиональной установке используется ваш родной горячий и холодный корпус, что гарантирует идеальное совпадение с моторным отсеком и патрубками без подгонок.
• ✔ Качество Krauf: Бренд Krauf предлагает сбалансированные и готовые к установке картриджи, соответствующие техническим требованиям для долговременной работы.
• ✔ Экологичность: Восстановление турбины вместо утилизации целого агрегата — более рациональный подход к использованию ресурсов.

FAQ: частые вопросы

Q: Можно ли установить картридж самостоятельно в гаражных условиях? A: Теоретически можно, но мы настоятельно не рекомендуем. Установка требует специального инструмента, чистого помещения, знаний о моментах затяжки и, самое главное, обязательной динамической балансировки роторного узла после сборки. Неправильная установка приведет к мгновенному выходу турбины из строя. Эту работу лучше доверить специализированной турбо-мастерской.

Q: Чем картридж отличается от восстановленной (ремоторизованной) турбины? A: Картридж – это запчасть для ремонта. Вы покупаете только внутренний узел и отдаете свою турбину на переборку. Восстановленная турбина – это уже готовый к установке агрегат, который вам выдают взамен вашего старого (по системе exchange). Картридж обычно дешевле, но требует времени на работу мастера.

Q: После замены картриджа нужно ли менять масло и промывать систему? A: Да, это обязательная процедура. При износе турбины в масляные каналы и интеркулер могли попасть продукты износа. Необходимо заменить моторное масло и фильтр, а также промыть или заменить интеркулер и патрубки наддува, чтобы избежать повторного загрязнения нового картриджа.

Q: Сколько прослужит картридж Krauf по сравнению с оригиналом? A: При корректной установке и соблюдении правил эксплуатации (качественное масло, своевременная замена, прогрев/остывание) ресурс качественного картриджа сопоставим с ресурсом оригинальной турбины. Ключевой фактор – не бренд, а условия работы и качество обслуживания двигателя.

Q: Нужно ли обкатывать турбину после замены картриджа? A: Да, рекомендуется щадящий режим в первые 500-1000 км. Избегайте высоких оборотов и максимальной нагрузки, давая новым подшипникам и уплотнениям приработаться. Важно также давать двигателю поработать на холостом ходу 1-2 минуты перед поездкой и перед глушением для стабилизации температур и смазки.

Советы по эксплуатации

• 📌 Следите за маслом: Для дизельных двигателей с турбиной критически важно использовать качественное моторное масло, рекомендованного производителем класса вязкости (чаще всего 5W-30, 0W-30 с низкой зольностью), и менять его строго по регламенту, даже чаще в тяжелых условиях эксплуатации.
• 📌 Соблюдайте температурный режим: После активной езды или нагрузки дайте двигателю поработать на холостом ходу 1-2 минуты перед выключением зажигания. Это охладит турбину и предотвратит закоксовывание масла в подшипниках.
• 📌 Диагностируйте вовремя: При появлении первых симптомов (например, легкий подъем расхода масла) проведите диагностику. Эксплуатация с неисправной турбиной может привести к более серьезным повреждениям, вплоть до выхода из строя катализатора или сажевого фильтра из-за попадания масла.
• 📌 Проверяйте целостность системы: Износ картриджа часто ускоряется из-за проблем в смежных системах. Регулярно проверяйте состояние воздушного фильтра, герметичность всех патрубков от воздушного фильтра до впускного коллектора и от турбины до интеркулера.

  ---
