Картридж турбины Хендай HD72, HD78, HD65 D4DD,D4DA

Картридж турбины HD65/HD72/HD78 D4D для дизельных двигателей Toyota

Что это такое

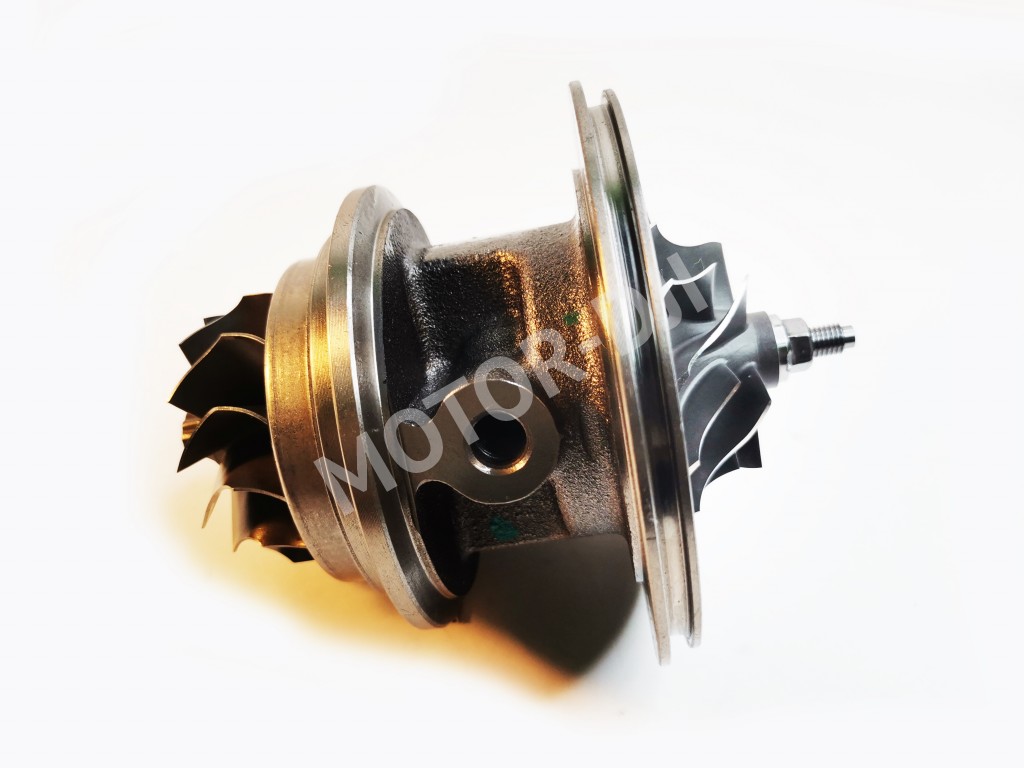

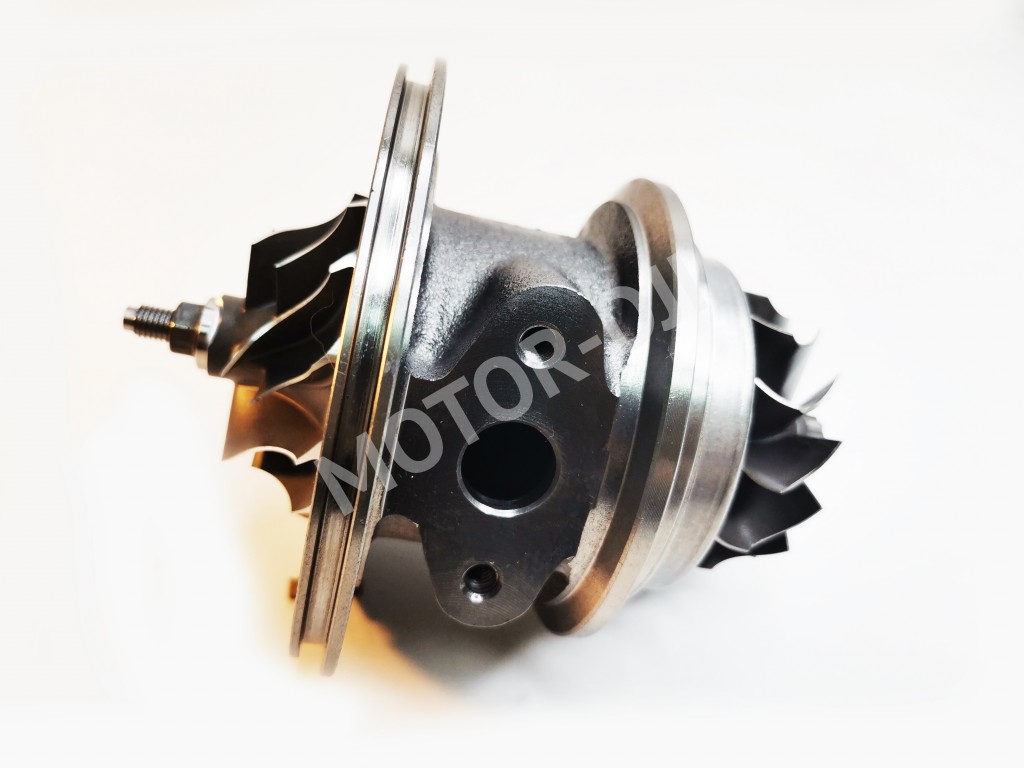

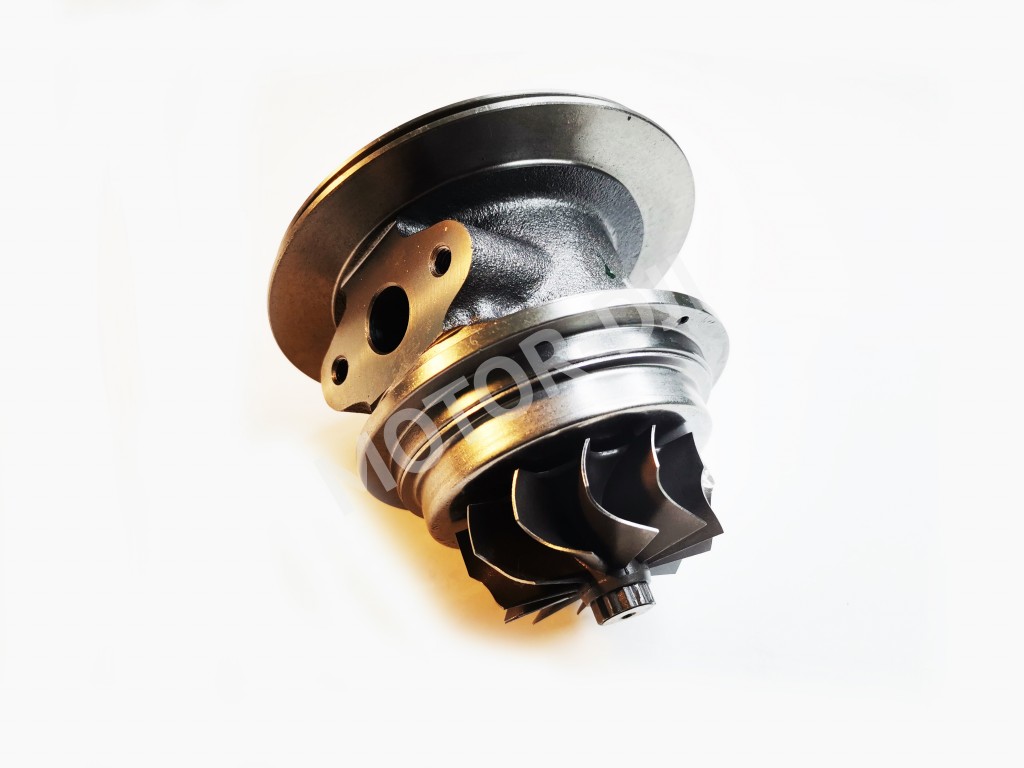

Картридж турбины (сердцевина, ремонтный комплект) — это собранный центральный узел турбокомпрессора, включающий в себя вал с крыльчатками, подшипники скольжения, уплотнения, систему смазки и корпус подшипников. Он предназначен для замены изношенной сердцевины без покупки целого нового турбонагнетателя, что является экономически выгодным решением для восстановления производительности и надёжности двигателя.

Симптомы проблем

• 🔹 Повышенный расход масла (сизый дым из выхлопа): Износ уплотнений (маслосъёмных колец) вала турбины приводит к проникновению моторного масла во впускной или выпускной тракт. Это вызывает густой сизый или синий дым, особенно при разгоне или после работы на высоких оборотах.
• 🔹 Падение мощности и турбояма: Чрезмерный люфт вала из-за износа подшипников препятствует эффективному вращению крыльчаток. Турбина не может создать необходимое давление наддува, что ощущается как вялый разгон, отсутствие "подхвата" и общее снижение мощности двигателя.
• 🔹 Шум при работе турбины (вой, скрежет): Появление посторонних звуков — высокий вой на определённых оборотах или скрежещущий звук — указывает на контакт крыльчаток о корпус из-за критического износа подшипников или деформации вала. Это аварийный режим, требующий немедленной остановки двигателя.
• 🔹 Замедленный отклик на педаль газа: Турбина "задумчиво" реагирует на нажатие акселератора, мощность нарастает с заметной задержкой. Это связано с повышенным трением в изношенных подшипниках, которое не позволяет валу быстро раскручиваться.

Подходит для автомобилей

Картридж предназначен для восстановления турбокомпрессоров Garrett с маркировкой HD65, HD72, HD78, которые широко применялись на популярных дизельных двигателях Toyota серии 1KD-FTV (3.0 л D-4D). Устанавливался на автомобили:

• Toyota Land Cruiser Prado (J120, J150) 2002-2009, 2009-2013
• Toyota Hilux (VII, VIII) 2005-2015
• Toyota Fortuner (AN10, AN50, AN60) 2005-2015
• Toyota Hiace (H200) 2004-2010
• Toyota Land Cruiser 200 (2007-2015, в некоторых комплектациях)

Признаки замены

Картридж турбины подлежит замене при диагностировании внутреннего износа узла "вал-подшипники-уплотнения", что подтверждается:

1. Наличие продольного или радиального люфта вала турбины сверх допустимого (обычно более 0.5-1 мм), определяемого при ручной проверке после снятия патрубков.
2. Постоянный уход масла без видимых внешних подтёков на корпусе турбокомпрессора или патрубках.
3. Визуальные следы контакта крыльчатки о корпус (задиры, сколы лопаток) при осмотре через впускной или выпускной канал.
4. Системная диагностика исключила другие причины падения мощности и дымности (забитый воздушный фильтр, неисправность EGR, проблемы с топливной системой).

Преимущества

• ✔ Значительная экономия: Стоимость картриджа в 2-3 раза ниже цены нового оригинального турбокомпрессора в сборе, что делает ремонт финансово оправданным.
• ✔ Сохранение заводской геометрии: При замене картриджа используются ваши оригинальные корпуса (улитки) — горячей и холодной части, что гарантирует идеальное совпадение с моторным отсеком и штатными патрубками, без необходимости доработок.

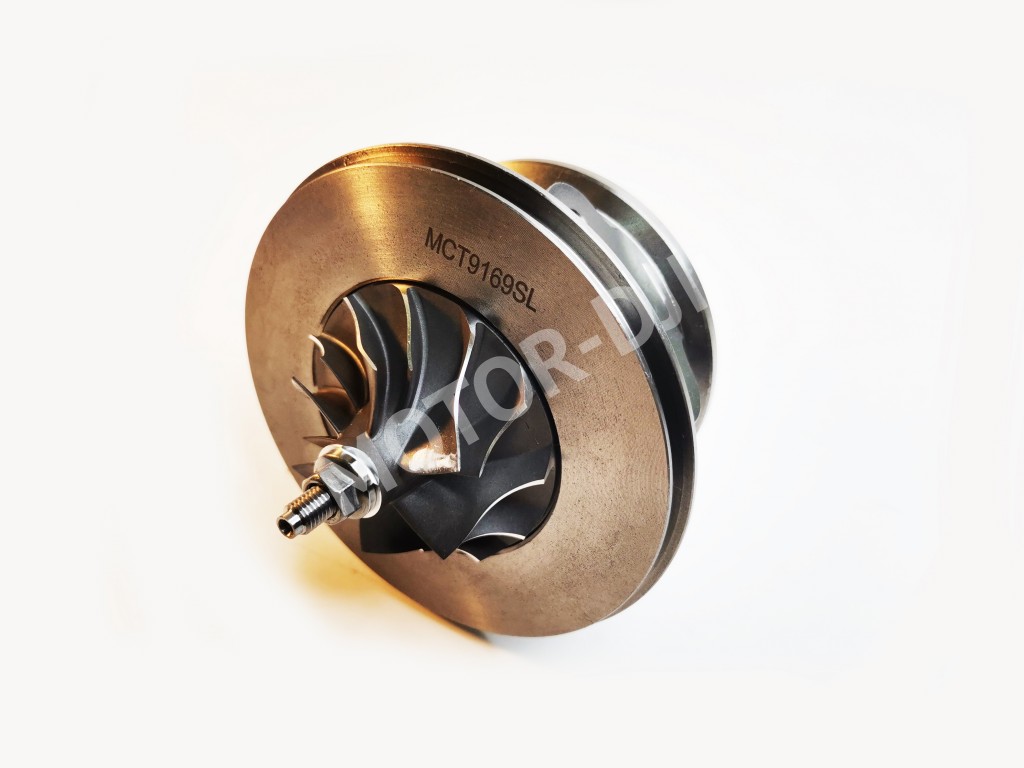

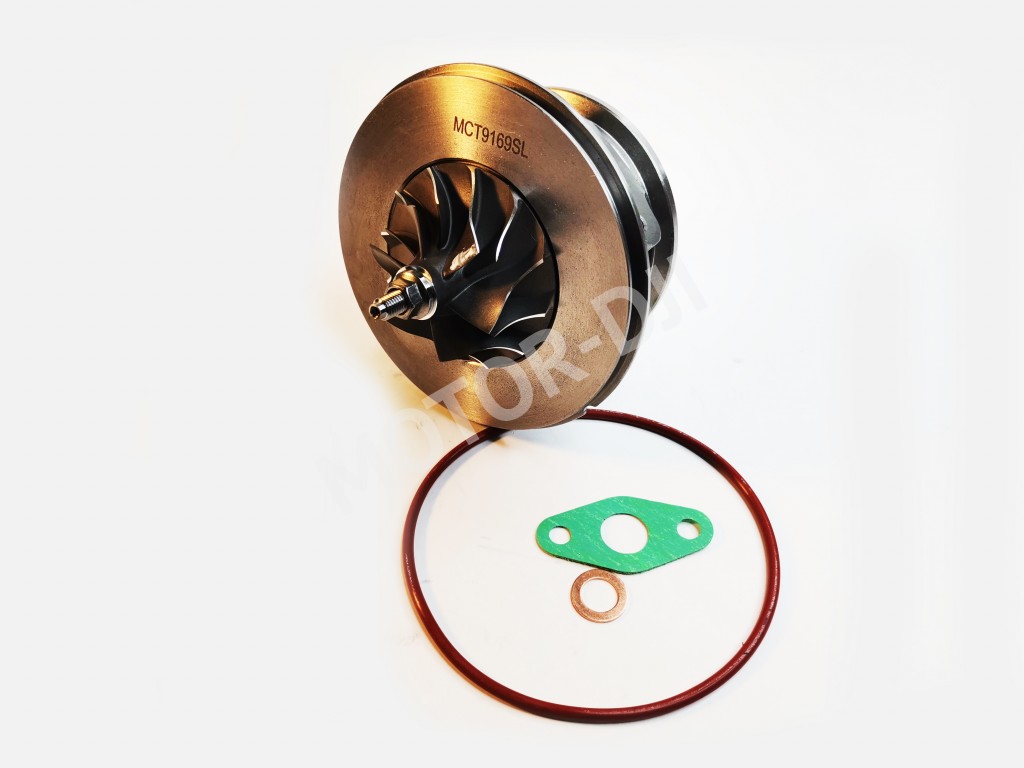

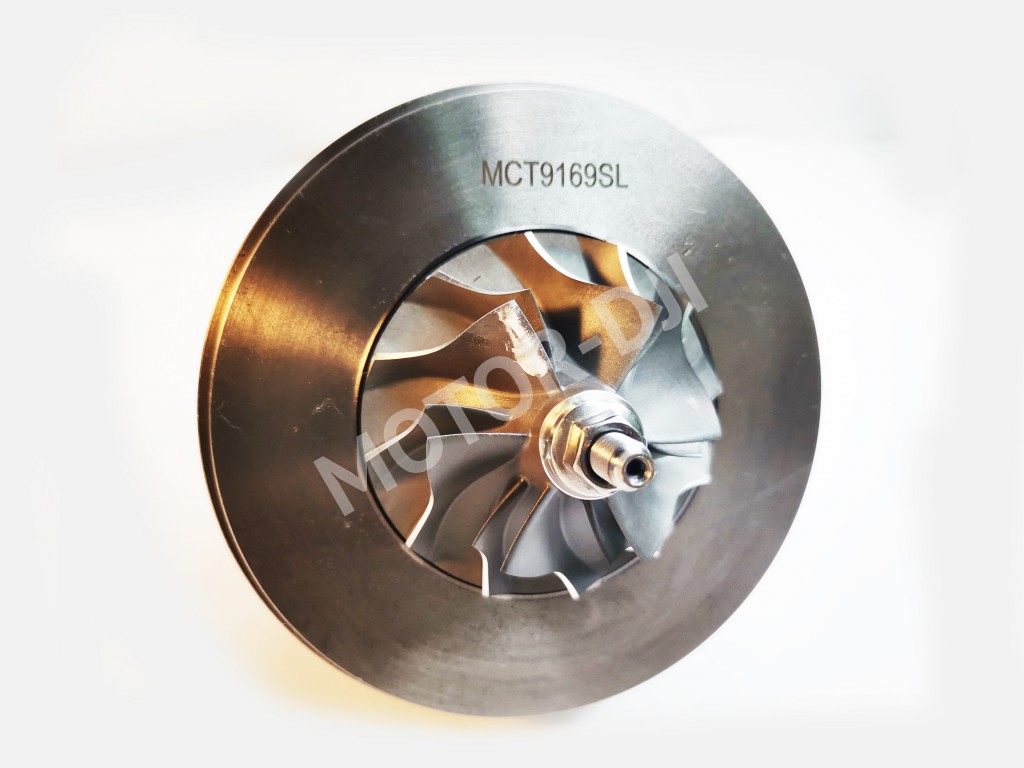

• ✔ Качество и совместимость: Картридж Krauf MCT9169SL производится с соблюдением точных допусков, обеспечивает правильный баланс вала и соответствует требованиям по смазке и тепловым нагрузкам для конкретных моделей турбин HD65/72/78.
• ✔ Эффективное восстановление параметров: Устанавливая новый картридж, вы возвращаете турбокомпрессору заводские характеристики по давлению наддува, скорости отклика и ресурсу.

FAQ: частые вопросы

Q: Можно ли установить этот картридж самостоятельно, в гаражных условиях? A: Теоретически можно, но крайне не рекомендуется. Процесс требует специального инструмента для демонтажа/монтажа, соблюдения абсолютной чистоты, правильной центровки и момента затяжки. Самая частая ошибка — попадание грязи в масляные каналы, что приводит к мгновенному выходу из строя новых подшипников. Лучше доверить работу специалистам по турбинам.

Q: Нужно ли менять масло и масляный фильтр после замены картриджа? A: Обязательно! Более того, рекомендуется промыть масляную систему двигателя. Изношенный картридж мог оставить в масляных магистралях продукты износа (металлическую стружку), которые моментально убьют новый узел. Замена масла и фильтра — стандартная и необходимая процедура после любого ремонта турбины.

Q: Что ещё стоит заменить вместе с картриджем турбины? A: Для гарантированного результата и долгого ресурса рекомендуется заменить:

• Патрубки подачи и слива масла (особенно, если они закоксованы или потеряли эластичность).
• Прокладки и уплотнительные кольца на впускных/выпускных фланцах.
• Воздушный фильтр.
• Фильтр сапуна двигателя (если предусмотрен), так как забитый сапун создаёт избыточное давление в картере, мешающее нормальному сливу масла из турбины.

Q: Почему после установки нового картриджа все равно немного идёт масло или есть дым? A: В первые минуты работы после замены возможно небольшое поддымливание — это может выгорать остаточное масло в интеркулере и патрубках. Если явление не проходит через 10-15 минут работы, причина может быть в:

1. Неправильной установке (перекос, повреждение уплотнений).
2. Непромытой системе (закоксованные масляные каналы).
3. Проблемах с двигателем (износ цилиндропоршневой группы, залегшие кольца, проблемы с вентиляцией картера).

Советы по эксплуатации

• 📌 Правильная обкатка: После замены картридга дайте двигателю поработать на холостом ходу 3-5 минут для циркуляции масла. Первые 300-500 км избегайте резких ускорений и высоких оборотов (более 2500-3000 об/мин), чтобы подшипники правильно приработались.
• 📌 Качественное моторное масло: Используйте только рекомендованные производителем масла для дизельных двигателей с турбиной, соответствующие допускам (например, ACEA B4/C3, с низким содержанием серы и золы). Соблюдайте интервалы замены.
• 📌 Не глушите двигатель сразу после нагрузки: После активной езды, буксировки или длительной поездки по траце дайте двигателю поработать на холостом ходу 1-2 минуты. Это позволит турбине остыть за счёт циркуляции масла и предотвратит его коксование в горячих подшипниках.
• 📌 Своевременное обслуживание: Регулярно проверяйте состояние воздушного фильтра и всех патрубков от интеркулера до турбины и впускного коллектора. Подсос неочищенного воздуха или разгерметизация системы наддува приводят к попаданию абразива и неправильной работе турбокомпрессора.

  ---

  Номера комплектующих и их аналогов для данного товара: 2823045500, 2823045100, MTM7988SL, 1TRB1101RA, 4917803133, 4917803130, 4917803130CTE, 4917803150, 4917803160, MTM7988PR, ST2823045100
