Инструмент для демонтажа обгонной муфты генератора

Набор инструмента для демонтажа и монтажа обгонной муфты генератора LUK 4000524100

Что это такое

Это профессиональный специализированный набор инструментов, предназначенный для безопасного и корректного снятия и установки обгонной муфты (OAP) и шкива генератора. Комплект включает все необходимые ключи и адаптеры, которые фиксируют ротор генератора и позволяют создать необходимое усилие для отворачивания или затяжки центральной гайки муфты без риска повреждения узла.

Симптомы проблем

• 🔹 Свист и шум из области генератора: Наиболее частый признак. При запуске двигателя или изменении оборотов слышен высокочастотный свист, писк или дребезжащий звук, который может пропадать на высоких оборотах. Это указывает на износ подшипников или механизма обгонной муфты.
• 🔹 Неравномерная работа двигателя на холостом ходу: Неисправная обгонная муфта перестаёт сглаживать рывки коленвала, что может передаваться на приводной ремень и далее на навесное оборудование, вызывая вибрации и «плавание» оборотов.
• 🔹 Обрыв или повышенный износ приводного ремня: Заклинившая муфта создает чрезмерную нагрузку и рывки в системе привода навесного оборудования, что приводит к быстрому истиранию и даже разрыву ремня генератора.
• 🔹 Снижение эффективности генератора: При полном заклинивании муфты генератор может не выдавать заявленную мощность, так как не оптимизируется его скорость вращения относительно коленвала, особенно на переходных режимах.

Подходит для автомобилей

Набор LUK 4000524100 универсален и подходит для большинства современных автомобилей европейских, азиатских и американских марок, оснащенных генераторами с обгонной муфтой. Это, в частности, модели Volkswagen (Golf, Passat, Tiguan), Audi (A4, A6), Skoda (Octavia, Superb), Ford (Focus, Mondeo), Opel (Astra, Insignia), BMW, Mercedes-Benz, а также многие модели с двигателями, где генератор приводится поликлиновым ремнем.

Признаки замены

Замена обгонной муфты генератора требуется при подтверждении её неисправности. Основной критерий — наличие вышеуказанных симптомов (особенно характерного свиста) и визуальный или тактильный контроль. Исправная муфта должна свободно проворачиваться в одном направлении и блокироваться в другом. Если муфта вращается в обе стороны или не вращается вовсе, её необходимо заменить. Также муфта подлежит замене при каждом снятии генератора для ремонта или при обрыве ремня, чтобы исключить риски.

Преимущества

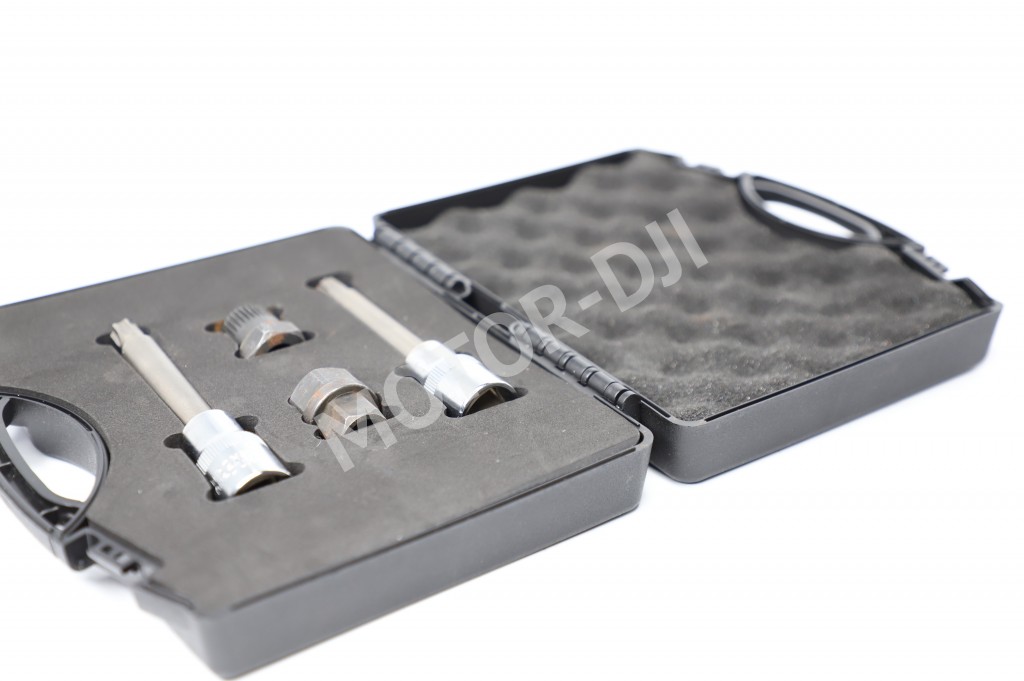

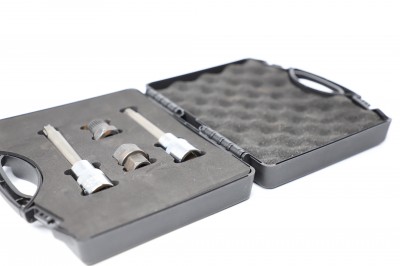

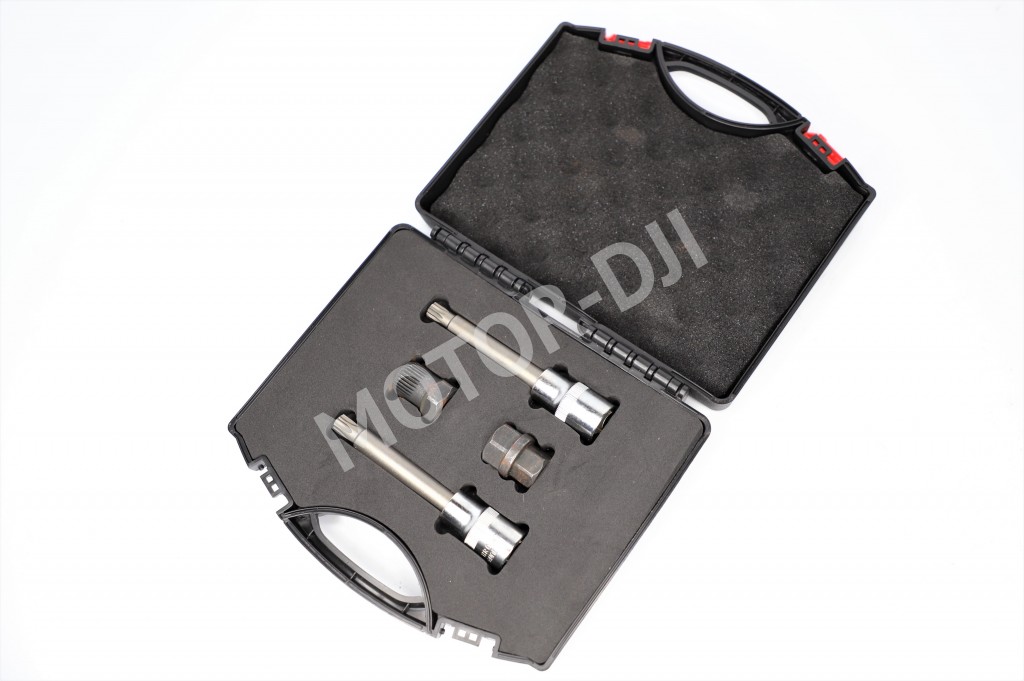

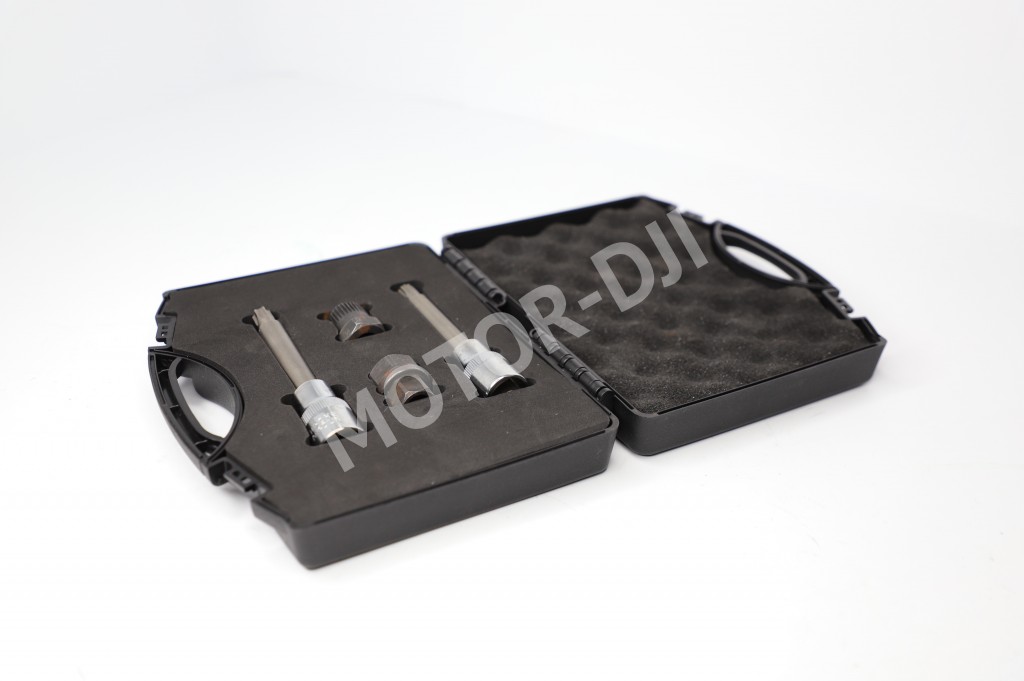

• ✔ Полная комплектация для работы: В набор входит ключ-держатель шкива (часто с двумя посадочными размерами), торцевая головка под центральную гайку (обычно на 22 или 24 мм) и удлинитель-трещотка. Этого достаточно для выполнения всей операции без поиска дополнительных инструментов.
• ✔ Защита от повреждений: Использование родного сервисного инструмента гарантирует, что при отворачивании стопорной гайки ротор генератора будет надежно зафиксирован. Это предотвращает передачу крутящего момента на статор и обмотки, что могло бы привести к дорогостоящему ремонту всего генератора.
• ✔ Правильный момент затяжки: Конструкция инструмента позволяет приложить необходимое усилие для затяжки новой муфты с рекомендуемым моментом, что критически важно для её долговечной и безопасной работы.
• ✔ Экономия времени и средств: Набор позволяет выполнить работу самостоятельно или в условиях гаража, избегая обращения в дорогостоящий сервис. Это особенно актуально, так как сама процедура замены муфты при наличии инструмента не является сложной.

FAQ: частые вопросы

Q: Можно ли обойтись без этого специнструмента, используя ударный гайковерт? A: Категорически не рекомендуется. Ударный гайковерт может мгновенно сорвать муфту с внутренней резьбы или провернуть ротор, что почти наверняка приведет к повреждению генератора. Фиксатор ротора из набора — обязательный элемент для безопасного демонтажа.

Q: Обгонная муфта на моем генераторе не снимается, даже с инструментом. Что делать? A: Частая проблема из-за прикипания резьбы. В таком случае необходимо обильно обработать соединение проникающей жидкостью (WD-40, аналоги) и дать отстояться. Можно аккуратно прогреть шкив муфты строительным феном, избегая попадания тепла на генератор. Применять избыточную силу или ударные методы нельзя.

Q: Как часто нужно менять обгонную муфту генератора? A: Четкого регламентного срока нет. Ресурс муфты зависит от качества детали, условий эксплуатации и состояния приводного ремня. В среднем он составляет 100-150 тысяч км. Менять муфту следует при появлении симптомов неисправности, а также профилактически при замене ремня генератора или помпы.

Q: Будет ли этот набор работать с муфтами других брендов (например, INA, NTN)? A: Да, набор LUK является универсальным сервисным инструментом. Он подходит для работы с обгонными муфтами любых производителей, так как стандарты посадочных размеров и типов резьбы (чаще всего M16x1.5 или M18x1.5) у них едины. Главное — убедиться, что головка и фиксатор подходят к конкретной модели шкива.

Q: Что будет, если установить новую муфту без соблюдения момента затяжки? A: Недотяжка приведет к самоотворачиванию гайки и потере муфты во время движения, что опасно. Перетяжка может привести к деформации шкива, разрушению подшипника внутри муфты или срыву резьбы на валу ротора. Используйте динамометрический ключ с установленным моментом, указанным в руководстве по ремонту (обычно 80-110 Нм).

Советы по эксплуатации

• 📌 Проверяйте состояние ремня и натяжителя: Всегда меняйте обгонную муфту в комплексе с проверкой состояния поликлинового ремня и роликов. Старый или поврежденный ремень может стать причиной ускоренного выхода из строя новой муфты.
• 📌 Маркировка направления вращения: Перед установкой новой муфты обязательно проверьте маркировку стрелкой на её корпусе, указывающую направление свободного хода. Муфта должна свободно проворачиваться против направления вращения коленвала при работе двигателя.
• 📌 Очищайте посадочное место: Перед монтажом новой муфты тщательно очистите резьбу на валу ротора генератора от грязи и остатков старого герметика (если он использовался). Это обеспечит правильную затяжку и предотвратит перекос.
• 📌 Не применяйте ударные методы: Никогда не бейте по муфте или инструменту молотком для «облегчения» процесса. Внутри муфты находится сложный роликовый или храповой механизм, который легко разрушается от ударов.
