Головка блока цилиндров в сборе 2C / 2C-TE /3C-TE Corona / Camry 2.0TD/2.2TD SOHC 8

Головка блока цилиндров в сборе 2C / 2C-TE / 3C-TE Toyota Corona / Camry 2.0TD/2.2TD SOHC 8 клапанов

Что это такое

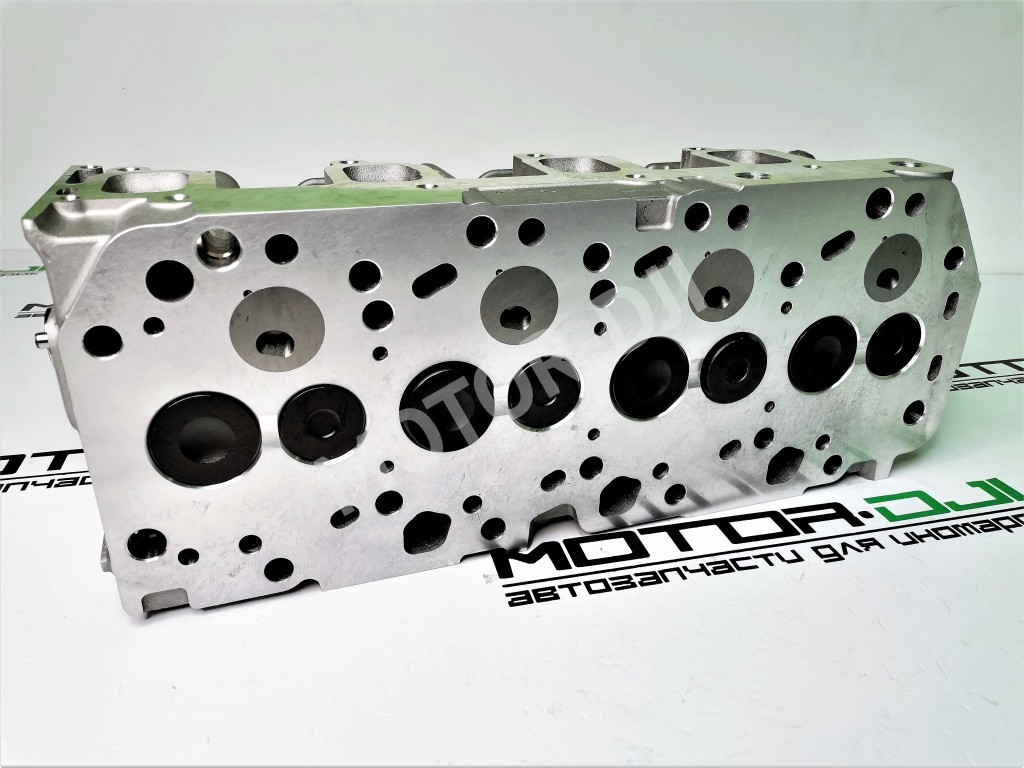

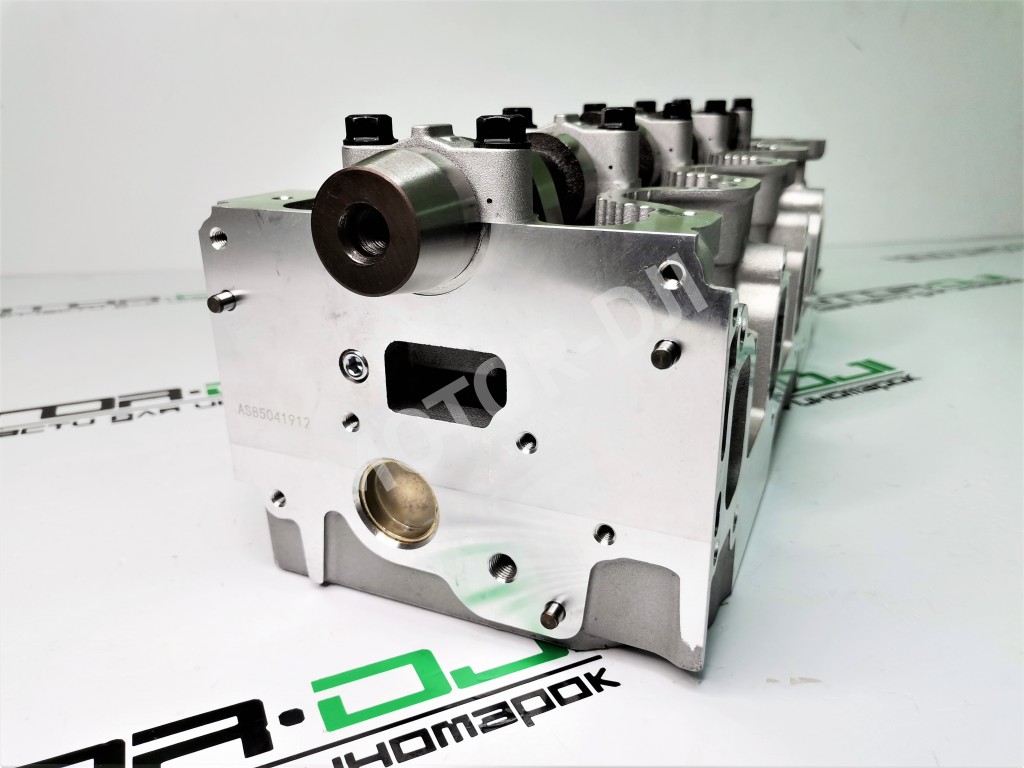

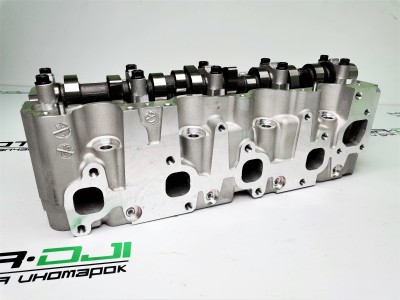

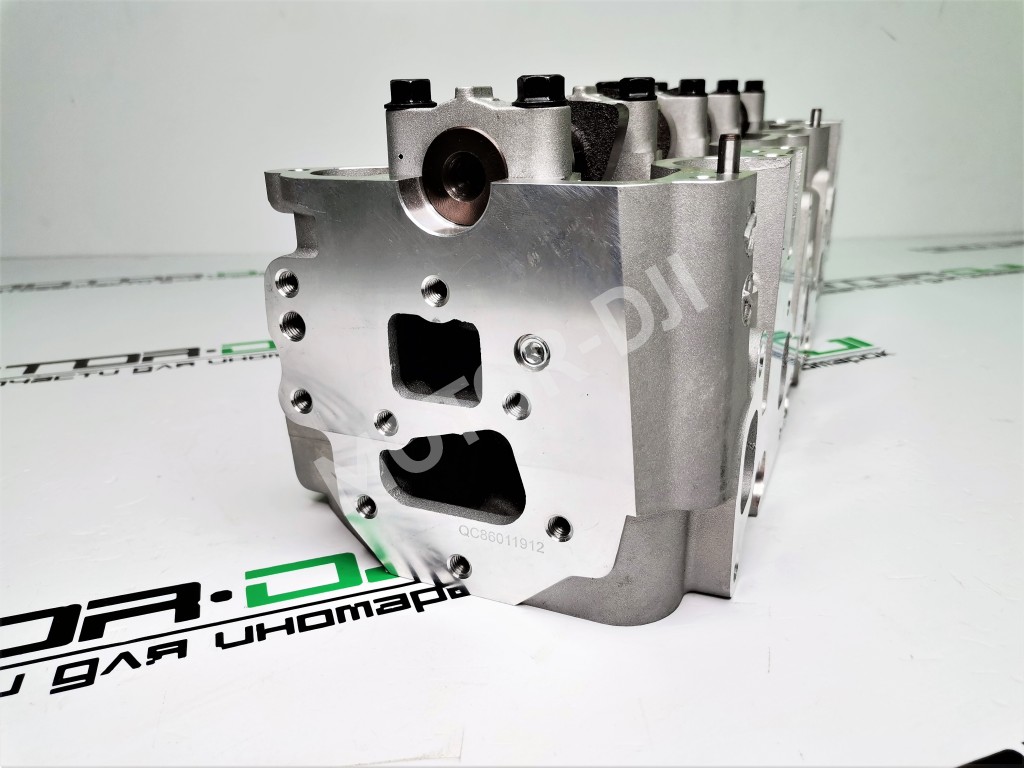

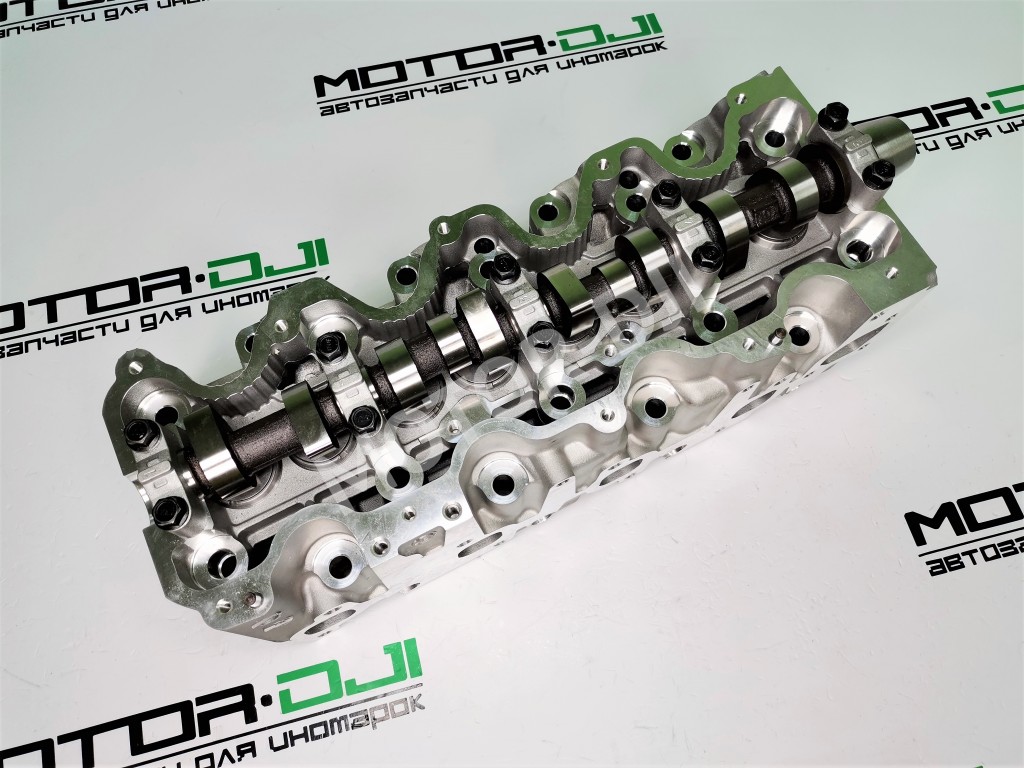

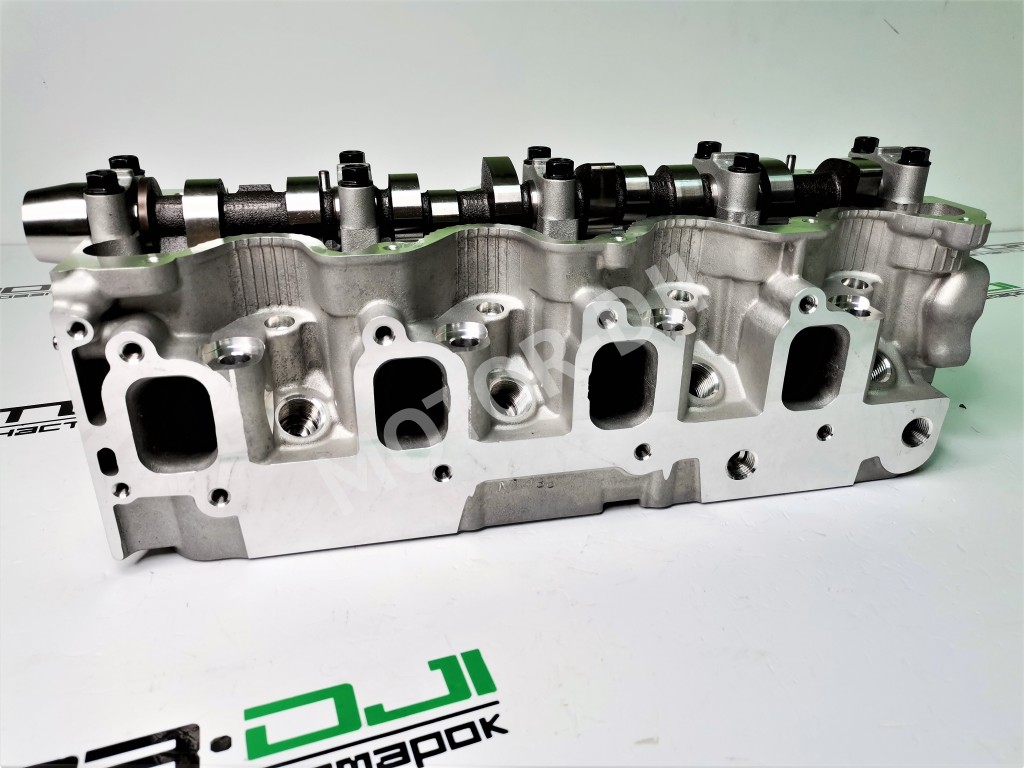

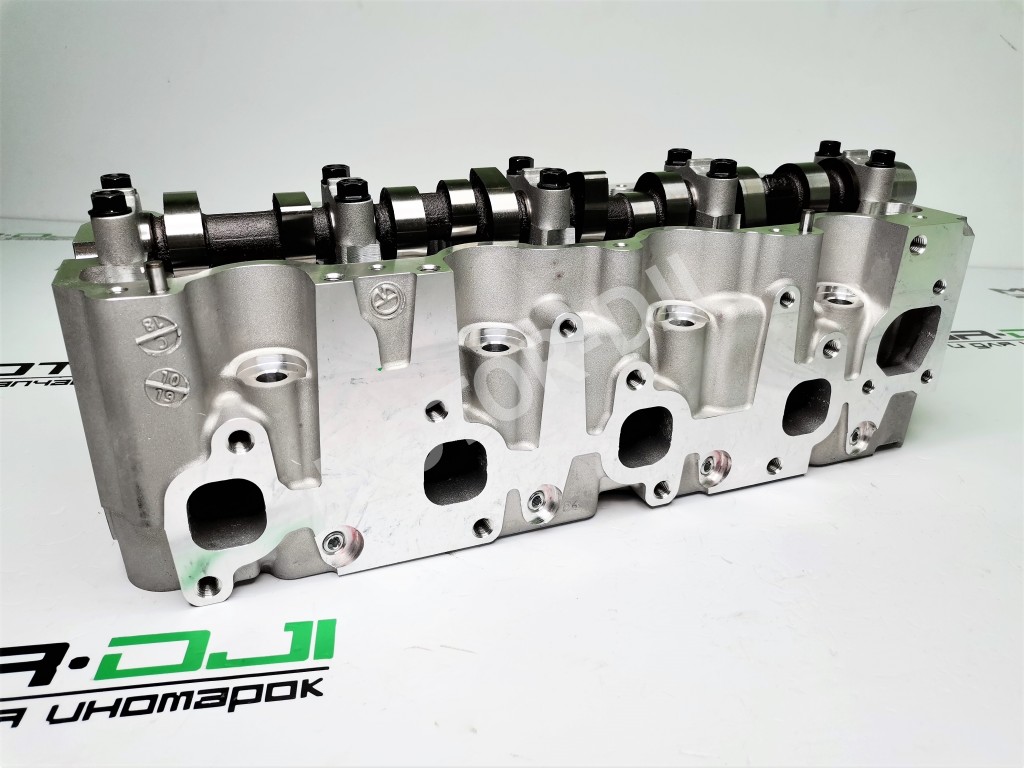

Головка блока цилиндров (ГБЦ) в сборе — это верхняя, критически важная часть двигателя, которая вместе с блоком цилиндров образует камеры сгорания. В данной комплектации она включает в себя корпус головки с каналами для охлаждающей жидкости и масла, впускные и выпускные каналы, направляющие втулки клапанов, седла клапанов, а также посадочные места для свечей накаливания и форсунок. Она предназначена для дизельных двигателей Toyota серий 2C, 2C-TE и 3C-TE с одним верхним распредвалом (SOHC) и 8 клапанами.

Симптомы проблем

• 🔹 Белый дым из выхлопной трубы и потеря охлаждающей жидкости: Наиболее характерный признак пробоя прокладки ГБЦ или трещины в самой головке. Антифриз попадает в цилиндры и испаряется, образуя густой белый пар, особенно на прогретом двигателе.
• 🔹 Перегрев двигателя: Нарушение циркуляции охлаждающей жидкости из-за деформации плоскости головки или засорения каналов, а также попадание выхлопных газов в систему охлаждения через поврежденную прокладку.
• 🔹 Масло в охлаждающей жидкости или антифриз в масле: Эмульсия в расширительном бачке (маслянистая пена коричневатого цвета) или на щупе (светло-коричневая пена). Это свидетельствует о нарушении герметичности между масляными и охлаждающими каналами.
• 🔹 Падение мощности, троение, затрудненный пуск: Происходит из-за снижения компрессии, когда газы прорываются из камеры сгорания, или из-за попадания охлаждающей жидкости в цилиндры.
• 🔹 Постоянные проблемы с гидрокомпенсаторами или закоксовывание клапанов: Могут указывать на засорение масляных каналов в головке блока, что ведет к недостаточной смазке механизма ГРМ.

Подходит для автомобилей

Данная головка блока в сборе предназначена для дизельных двигателей 2C, 2C-TE (2.0 л) и 3C-TE (2.2 л), устанавливавшихся на популярные модели Toyota конца 80-х — 90-х годов: TOYOTA Corona (T170, T190), TOYOTA Camry (V20, V30), TOYOTA Carina (T170, T190), TOYOTA Avensis (первое поколение), TOYOTA Caldina (первое поколение), TOYOTA Ipsum и TOYOTA Picnic.

Признаки замены

Замена всей головки блока в сборе, а не просто ремонт старой, необходима в случаях, когда стоимость восстановления (фрезеровка, замена седел и направляющих, устранение трещин) превышает цену новой или восстановленной детали, либо когда повреждения не подлежат ремонту. Критическими признаками являются: глубокие трещины в камерах сгорания, между клапанами или в районе седел клапанов; сильная коррозия водяных каналов; значительная деформация плоскости, превышающая допустимые пределы для фрезеровки; износ постелей распредвала; сколы и серьезные механические повреждения.

Преимущества

• ✔ Полная готовность к установке: Головка поставляется в сборе, что включает все основные компоненты (корпус, седла, направляющие). Это значительно экономит время на сборку и подбор запчастей, позволяя быстро вернуть автомобиль в строй.
• ✔ Гарантия качества и геометрии: Новая или профессионально восстановленная головка имеет идеальную плоскость привалочной поверхности и правильную геометрию всех каналов. Это обеспечивает идеальную герметичность с новым комплектом прокладок и стабильную работу двигателя.
• ✔ Надежность и долговечность: Изготовленная с соблюдением оригинальных допусков, такая ГБЦ обеспечивает правильную теплоотдачу, распределение нагрузок и работу газораспределительного механизма, что напрямую влияет на ресурс всего двигателя.
• ✔ Совместимость: Специально разработана для моторов 2C/2C-TE/3C-TE, что гарантирует полное соответствие по посадочным местам, каналам и креплениям без необходимости доработок.

FAQ: частые вопросы

Q: Чем отличается головка в сборе от просто головки блока? A: Головка блока цилиндров «в сборе» (assembled cylinder head) — это уже собранный узел, который обычно включает корпус головки, запрессованные седла и направляющие втулки клапанов. Часто в комплект также могут входить клапаны, пружины, тарелки, но это нужно уточнять. Просто «головка блока» (bare cylinder head) — это только корпус без этих внутренних компонентов, которые нужно докупать и устанавливать отдельно.

Q: Можно ли установить эту головку от двигателя 2C на 3C-TE и наоборот? A: Да, головки блоков для двигателей семейства 2C/3C (2C, 2C-T, 2C-TE, 3C-TE) часто взаимозаменяемы, так как имеют одинаковую базовую архитектуру, посадочные размеры и расположение каналов. Однако всегда необходимо проверять совпадение всех отверстий (под форсунки, шпильки ГБЦ), а также объем камеры сгорания, который может незначительно отличаться и влиять на степень сжатия.

Q: Почему при замене прокладки ГБЦ часто рекомендуют менять и саму головку? A: Дизельные двигатели, особенно турбированные, работают при высоких температурах и давлениях. Часто перегрев, приведший к прогоранию прокладки, вызывает деформацию (коробление) самой головки. Даже после фрезеровки она остается ослабленным звеном. Установка новой или качественно восстановленной головки в сборе — более надежное и долговечное решение, которое исключает повторный ремонт в ближайшем будущем.

Q: Нужно ли делать какие-то дополнительные процедуры после установки новой головки? A: Обязательно. После установки необходимо соблюсти момент и порядок затяжки болтов/шпилек ГБЦ с помощью динамометрического ключа по спецификации производителя. После первого запуска двигателю нужно дать поработать на средних оборотах, затем обязательно проверить и при необходимости дотянуть крепление головки на остывшем двигателе (через 500-1000 км пробега). Также важно правильно обкатать двигатель, избегая высоких нагрузок в первые несколько сотен километров.

Советы по эксплуатации

• 📌 Контроль системы охлаждения: Основной враг головки блока — перегрев. Регулярно проверяйте уровень и состояние антифриза, работоспособность термостата, помпы и радиатора. Своевременно устраняйте течи и заменяйте охлаждающую жидкость.
• 📌 Качественные расходники: При сборке всегда используйте новую прокладку ГБЦ оригинального качества или от проверенных премиальных брендов (например, Toyota, Fel-Pro, Reinz). Экономия на этом элементе может привести к повторной разборке.
• 📌 Правильная затяжка: Никогда не затягивайте болты головки «на глаз» или ударным инструментом. Используйте динамометрический ключ и строго соблюдайте схему и момент затяжки, указанные в руководстве по ремонту. Для многих двигателей Toyota требуется двух- или трехэтапная затяжка с выдерживанием пауз.
• 📌 Диагностика перед заменой: Перед тем как винить головку, убедитесь в исправности других компонентов: проверьте целостность радиатора и патрубков, работу термостата, убедитесь в отсутствии воздушных пробок в системе охлаждения. Иногда симптомы похожи на проблемы с турбиной или ТНВД.
