ГБЦ с клапанами 3Y 4Y Toyota Hilux Hiace 4Runner

ГБЦ с клапанами 3Y 4Y Toyota Hilux Hiace 4Runner Great Wall Wingle

Что это такое

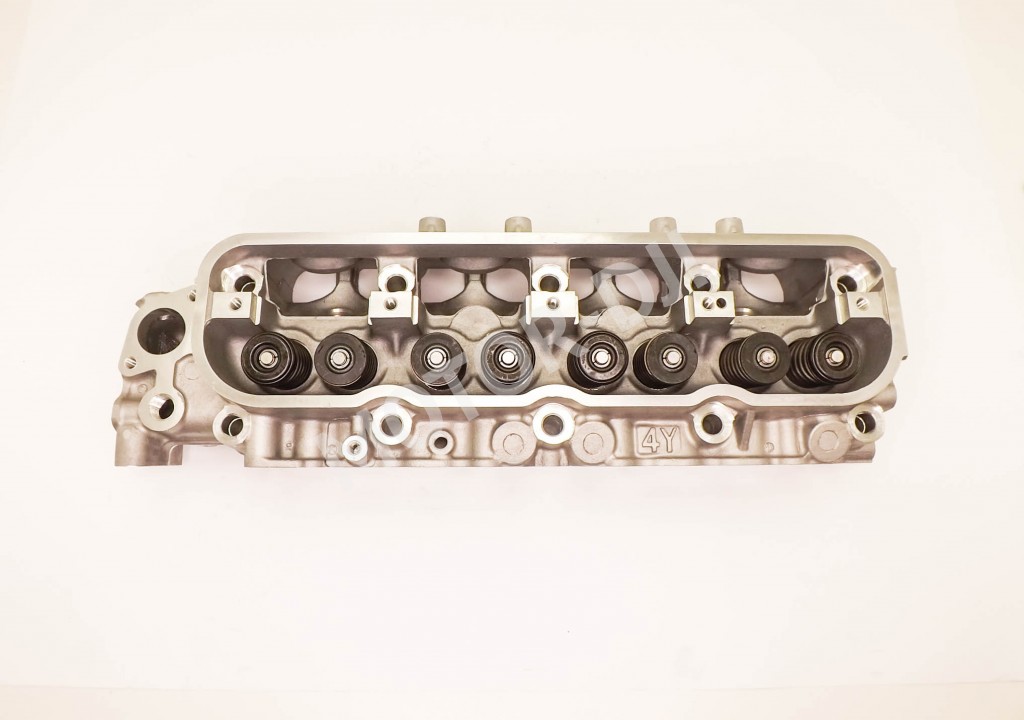

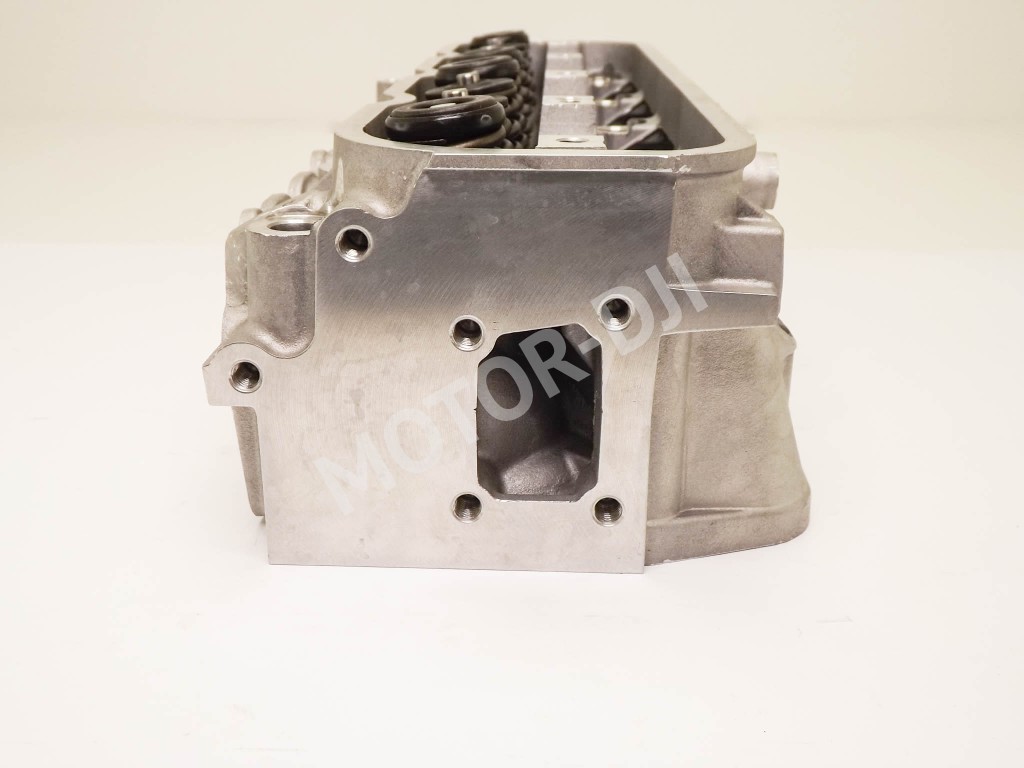

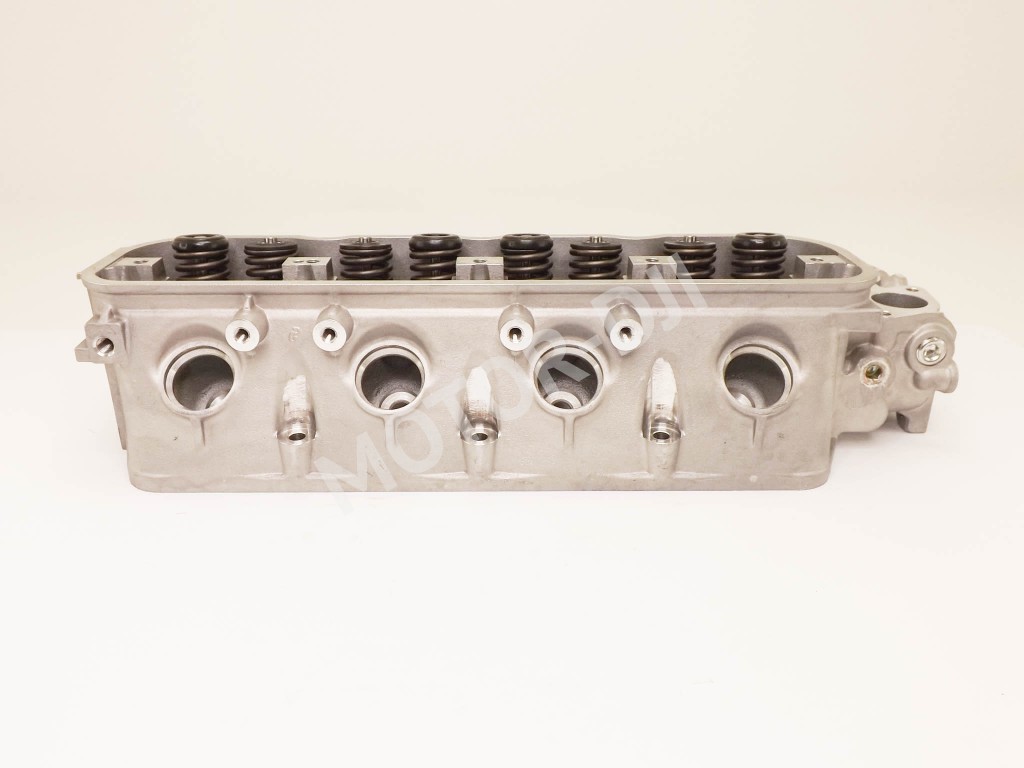

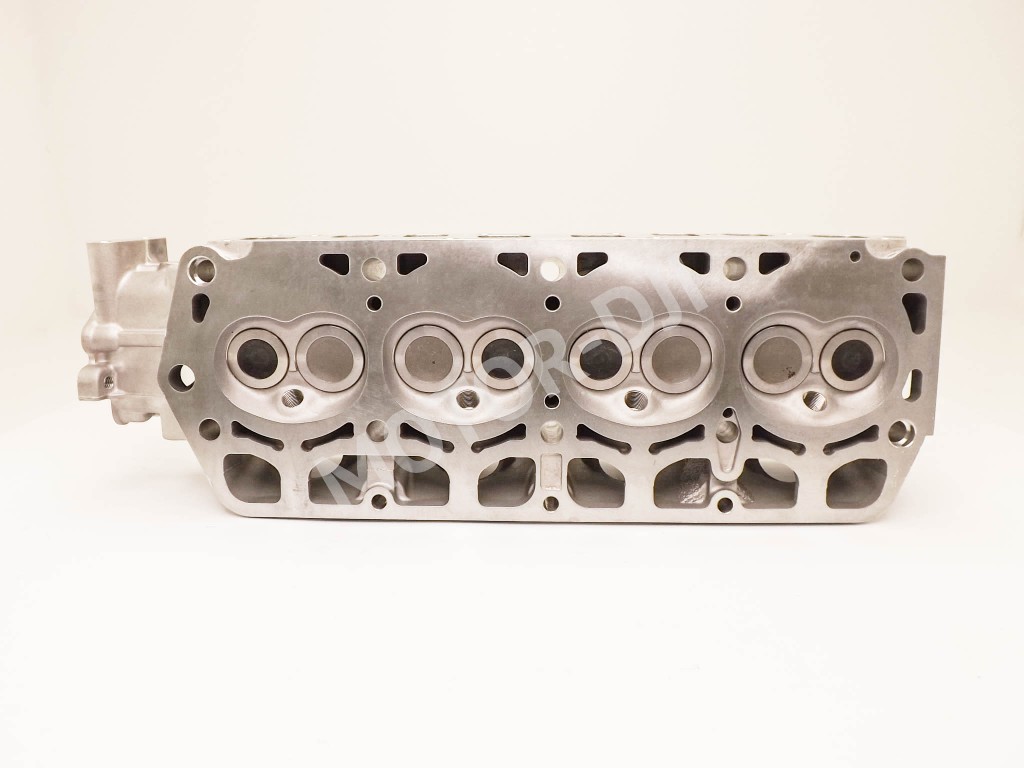

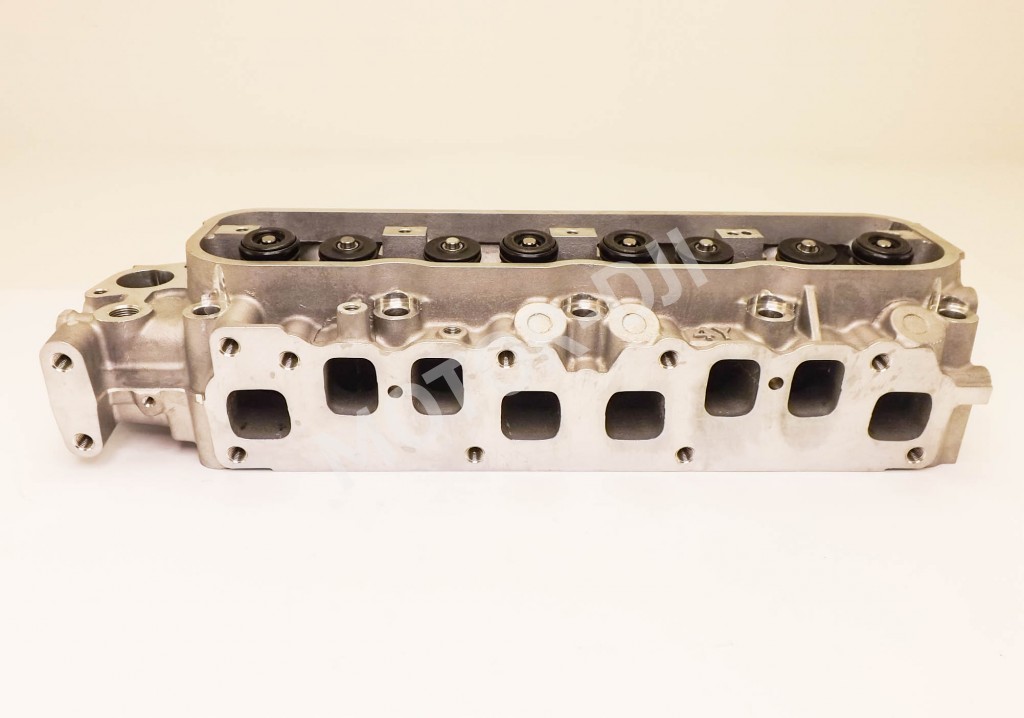

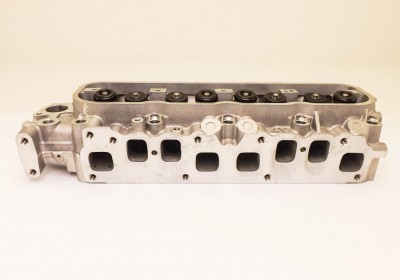

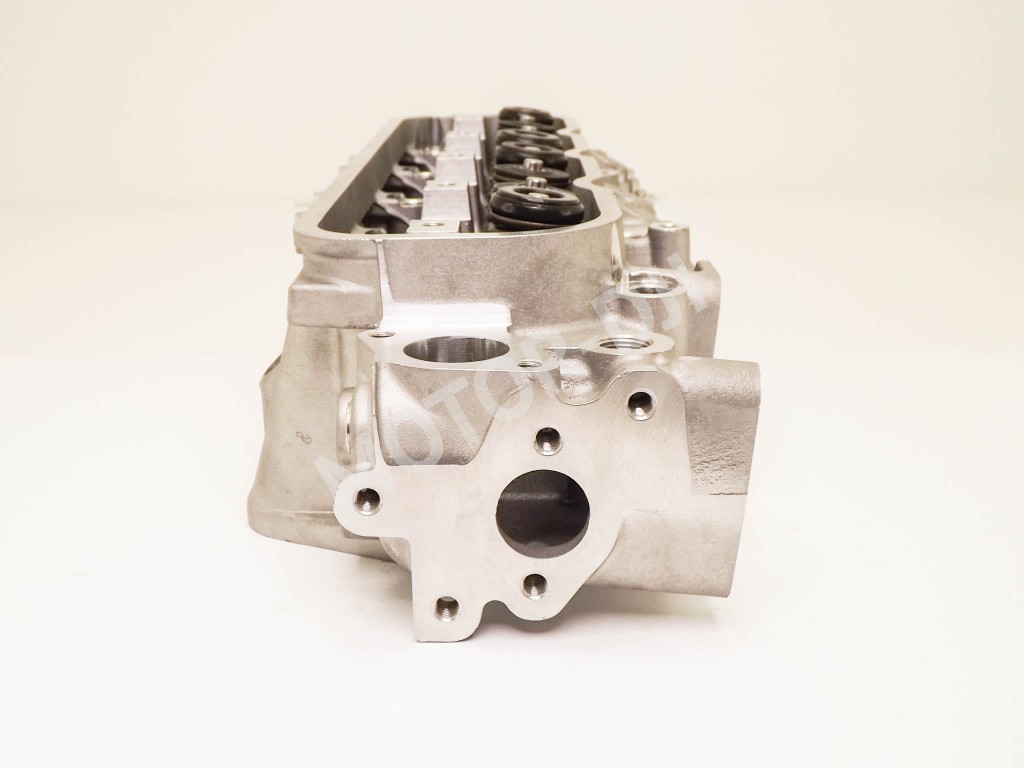

Головка блока цилиндров (ГБЦ) с клапанами — это верхняя, съемная часть двигателя, которая вместе с блоком цилиндров образует камеры сгорания. Данная комплектная сборка включает в себя саму головку, впускные и выпускные клапаны, а также направляющие втулки и седла клапанов. Она предназначена для установки на рядные 4-цилиндровые бензиновые двигатели серий 3Y и 4Y, играя ключевую роль в газораспределении, герметизации камеры сгорания и отводе тепла.

Симптомы проблем

• 🔹 Падение мощности и повышенный расход масла: При прогорании прокладки ГБЦ или деформации самой головки нарушается герметичность. Антифриз может попадать в масло (образуется эмульсия) или в цилиндры (белый дым из выхлопа), а газы — в систему охлаждения (пузырение в расширительном бачке).
• 🔹 Затрудненный запуск и троение двигателя: При неплотном прилегании клапанов из-за износа, прогара или неправильной регулировки нарушается компрессия в цилиндрах. Двигатель начинает троить, плохо заводится, особенно «на холодную», и работает неустойчиво.
• 🔹 Стук и повышенный шум в верхней части двигателя: Износ направляющих втулок клапанов или дефекты самих клапанов могут приводить к характерному стуку, совпадающему с оборотами двигателя. Также может наблюдаться повышенный расход масла из-за его попадания в камеру сгорания через изношенные сальники клапанов.
• 🔹 Перегрев двигателя: Трещины в головке блока цилиндров, особенно в районе перемычек между седлами клапанов или вокруг свечных колодцев, приводят к утечке охлаждающей жидкости и локальному перегреву, что может вызвать серьезные повреждения двигателя.

Подходит для автомобилей

Данная ГБЦ с клапанами предназначена для двигателей Toyota 3Y (2.0 л) и 4Y (2.2 л), которые устанавливались на популярные модели:

• Toyota Hilux (YN80, YN90, YN100, YN110)
• Toyota Hiace (LH60, LH70, LH80, LH100, LH110)
• Toyota 4Runner (N60, N70, N80, N90, N100, N110)
• Toyota LiteAce / TownAce (CR20, CR30)
• Great Wall Wingle 5 (ранние выпуски с двигателем 4Y)
• А также некоторые модели Higer, Jinbei и другие автомобили с лицензионными двигателями серии Y.

Признаки замены

Замена головки блока цилиндров в сборе с клапанами необходима в следующих случаях:

1. Механическое повреждение: Наличие сквозных трещин в теле ГБЦ, особенно между седлами клапанов, в рубашке охлаждения или в области свечных колодцев.
2. Критическая деформация плоскости: Превышение допустимого предела деформации (обычно более 0.1 мм) после шлифовки, что делает невозможным обеспечение герметичности даже с новой прокладкой.
3. Сильный износ или повреждение седел клапанов: Когда седла не подлежат проточке или замене из-за глубоких выработок или сколов.
4. Комплексный ремонт после серьезной неисправности: Например, после обрыва ремня ГРМ, когда клапана встретились с поршнями, что привело к их деформации и повреждению гнезд в головке.
5. Экономическая целесообразность: При большом пробеге, когда требуется замена множества изношенных компонентов (клапаны, направляющие, седла), покупка новой готовой сборки часто выгоднее и надежнее, чем восстановление старой головки.

Преимущества

• ✔ Готовность к установке: Сборка поставляется полностью укомплектованной клапанами и направляющими, что значительно сокращает время ремонта. Не требуется дополнительная подгонка и притирка клапанов (кроме возможной финальной регулировки тепловых зазоров).
• ✔ Высокое качество литья и обработки: Головка от проверенного бренда LXParts изготавливается из качественного алюминиевого сплава с точной обработкой посадочных мест, каналов охлаждения и маслопроводов, что обеспечивает надежную работу и правильный теплоотвод.
• ✔ Совместимость и надежность: Деталь спроектирована как прямая замена оригинальной, гарантируя точную геометрию и посадку. Это обеспечивает правильную работу газораспределительного механизма и герметичность камеры сгорания.
• ✔ Экономия на восстановлении: Покупка новой ГБЦ исключает затраты на дефектовку, шлифовку, замену седел и направляющих втулок, фрезеровку и притирку клапанов на старой головке.

FAQ: частые вопросы

Q: Нужно ли дополнительно что-то покупать к этой ГБЦ? A: Да, для полного ремонта вам потребуется набор новых прокладок (прокладка ГБЦ, прокладка клапанной крышки, прокладки впускного и выпускного коллекторов), сальники клапанов (маслосъемные колпачки), а также, возможно, шпильки или болты крепления головки (рекомендуется менять на новые). Также необходимо проверить состояние гидрокомпенсаторов или толкателей, рокеров и вала ГРМ.

Q: Можно ли установить эту головку, если у меня двигатель 3Y, а головка маркирована для 4Y, или наоборот? A: Да, двигатели 3Y и 4Y имеют идентичную конструкцию головки блока цилиндров и взаимозаменяемы. Основное различие — в диаметре цилиндра и поршня в блоке. Головка подходит для обоих моторов.

Q: Требуется ли обкатка после замены ГБЦ? A: Да, в первые 500-1000 км рекомендуется щадящий режим эксплуатации: избегать высоких оборотов (более 3000-3500 об/мин), резких разгонов и больших нагрузок. Это необходимо для правильной притирки новых клапанов к седлам и стабилизации напряжения в металле после первого нагрева.

Q: Почему выгоднее купить новую ГБЦ в сборе, чем ремонтировать старую? A: Ремонт старой головки (шлифовка, замена клапанов, направляющих, седел, притирка) — это трудоемкий процесс, итоговая стоимость которого часто приближается к цене новой сборки. Новая ГБЦ дает гарантию отсутствия скрытых дефектов (микротрещин), обеспечивает заводское качество всех компонентов и экономит время.

Q: Нужно ли регулировать клапана после установки этой головки? A: В большинстве случаев тепловые зазоры клапанов на новой сборке уже выставлены, но категорически рекомендуется после установки и первого запуска двигателя, а также после его полного остывания, проверить и при необходимости отрегулировать зазоры согласно спецификации производителя. Это критически важно для долговечности и правильной работы двигателя.

Советы по эксплуатации

• 📌 Используйте правильные расходные материалы: При сборке применяйте только качественную прокладку ГБЦ и обязательно следуйте моменту затяжки и порядку затяжки болтов головки, указанному в руководстве по ремонту. Используйте рекомендованный антифриз и моторное масло.
• 📌 Контролируйте состояние системы охлаждения: Регулярно проверяйте уровень и состояние охлаждающей жидкости. Замена антифриза по регламенту и исправный термостат предотвращают перегрев — главную причину деформации и трещин ГБЦ.
• 📌 Своевременно обслуживайте ГРМ: Обрыв ремня газораспределительного механизма на двигателях 3Y/4Y почти всегда приводит к встрече клапанов с поршнями и серьезным повреждениям новой головки. Строго соблюдайте регламент замены ремня ГРМ, натяжных роликов и помпы.
• 📌 Дайте двигателю прогреться: После холодного пуска дайте двигателю поработать на холостых оборотах 1-2 минуты перед началом движения. Это позволит маслу дойти до всех узлов ГБЦ (валу ГРМ, толкателям) и снизит износ.

  ---
