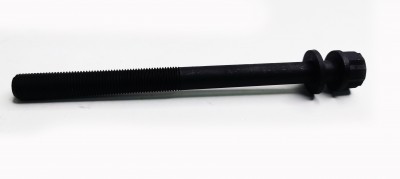

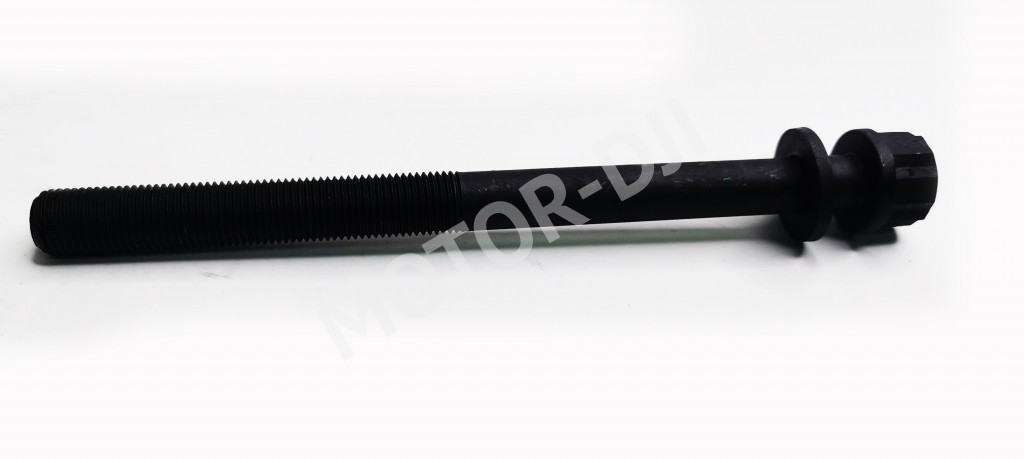

Болт ГБЦ KAPPA

Болт ГБЦ KAPPA для двигателей KIA/HYUNDAI

Что это такое

Болт головки блока цилиндров (ГБЦ) KAPPA — это высокопрочный крепёжный элемент, предназначенный для надёжной фиксации головки блока к самому блоку цилиндров двигателя. Он создаёт необходимое усилие затяжки, обеспечивая герметичность камеры сгорания, правильную работу прокладки ГБЦ и стабильность всей цилиндропоршневой группы. От его качества и состояния напрямую зависит целостность и работоспособность силового агрегата.

Симптомы проблем

• 🔹 Утечка масла или антифриза: Появление масляных или охлаждающих жидкостей в стыке между головкой и блоком цилиндров — первый признак потери герметичности из-за недостаточного усилия затяжки болтов.
• 🔹 Белый дым из выхлопной трубы: Проникновение антифриза в камеру сгорания через повреждённую прокладку ГБЦ приводит к образованию густого белого пара, особенно на прогретом двигателе.
• 🔹 Падение мощности и перегрев двигателя: Нарушение геометрии прилегания головки из-за неправильного момента затяжки вызывает падение компрессии, детонацию, перегрев и нестабильную работу мотора.
• 🔹 Эмульсия в масле или расширительном бачке: Смешивание масла и антифриза (образование светло-коричневой пены) свидетельствует о пробое прокладки, часто вызванном дефектом или усталостью болтов ГБЦ.

Подходит для автомобилей

Данный болт применяется на современных бензиновых двигателях семейства KAPPA (Kappa II) объемом 1.0, 1.2 и 1.4 литра. Устанавливается на модели:

• KIA: Ceed (JD), Morning (TA), Niro Hybrid (DE), Picanto (SA), Rio (QB), Rio X-Line.
• HYUNDAI: Grand i10 (BC3), i10 (PA), i20 (PB), i30 (FD), IONIQ (AE), Solaris (RB).

Признаки замены

Болты ГБЦ подлежат обязательной замене в случае любого вскрытия головки блока цилиндров (при замене прокладки, ремонте ГРМ, замене направляющих втулок клапанов). Также замена необходима, если при диагностике выявлена утечка рабочих жидкостей из-под ГБЦ, а регламентная затяжка не устранила проблему. Эти болты являются одноразовыми, так как после затяжки с определённым моментом и углом они подвергаются пластической деформации (растягиваются), что гарантирует равномерное усилие, но делает повторное использование недопустимым.

Преимущества

• ✔ Высокая прочность и точность: Изготовлены из легированной стали с точным калиброванием по длине и диаметру, что обеспечивает равномерное распределение нагрузки по всей плоскости головки блока.
• ✔ Соблюдение заводских параметров: Болты рассчитаны на многоэтапную затяжку с определённым моментом и доворотом на заданный угол, что соответствует оригинальным техническим требованиям Hyundai/KIA.
• ✔ Надёжность соединения: Правильно затянутые новые болты гарантируют стабильное усилие в течение всего срока службы, предотвращая ослабление соединения из-за вибраций и тепловых расширений.
• ✔ Защита от коррозии: На поверхность нанесено специальное антикоррозийное покрытие, устойчивое к высоким температурам и агрессивным средам в подкапотном пространстве.

FAQ: частые вопросы

Q: Почему болты ГБЦ нельзя использовать повторно? A: Потому что это болты с контролируемым растяжением (углом затяжки). При окончательной затяжке они необратимо удлиняются (деформируются в пределах упругости), обеспечивая точное и постоянное усилие. После откручивания они не возвращаются к исходным размерам, и повторная затяжка не даст требуемого усилия, что приведёт к риску прогара прокладки или деформации головки.

Q: Можно ли затягивать эти болты обычным динамометрическим ключом без угломера? A: Нет, процедура затяжки болтов ГБЦ на двигателях KAPPA строго регламентирована и включает несколько этапов: предварительная затяжка с определённым моментом, а затем доворот на точный угол (например, 90° или 180°). Без использования угломера (ворота) невозможно достичь правильного усилия, что чревато либо недотяжкой, либо перетяжкой и срывом резьбы.

Q: Что будет, если поставить неоригинальные или более дешёвые аналоги болтов? A: Использование некачественных болтов может привести к катастрофическим последствиям: неравномерная затяжка вызовет коробление головки блока, гарантированный прогар прокладки ГБЦ, попадание антифриза в масло и, как итог, необходимость капитального ремонта двигателя. Экономия на этих деталях недопустима.

Q: Как понять, что болты ГБЦ ослабли, не разбирая двигатель? A: Прямых симптомов ослабления именно болтов нет — они проявляются как симптомы негерметичности прокладки ГБЦ (см. выше). Точно диагностировать проблему можно только путём проверки компрессии, анализа выхлопных газов на наличие паров антифриза и визуального осмотра стыка ГБЦ и блока на СТО.

Советы по эксплуатации

• 📌 Строго следуйте регламенту: При замене обязательно соблюдайте последовательность затяжки (схему), указанные производителем моменты и углы доворота. Схема затяжки обычно имеет спиральный или крестообразный порядок от центра к краям.
• 📌 Используйте правильный инструмент: Для работы необходим исправный динамометрический ключ и угломер. Рекомендуется использовать специальную смазку для резьбы (если это предписано мануалом), так как сухая резьба искажает показания момента затяжки.
• 📌 Меняйте комплектом: Всегда меняйте все болты ГБЦ полным комплектом. Не допускается замена только части болтов, так как это приведёт к неравномерному усилию.
• 📌 Проверяйте состояние резьбы: Перед установкой новых болтов обязательно очистите и прогоните резьбовые отверстия в блоке цилиндров специальным метчиком. Малейшая стружка или грязь в отверстии исказят момент затяжки и могут привести к повреждению блока.
