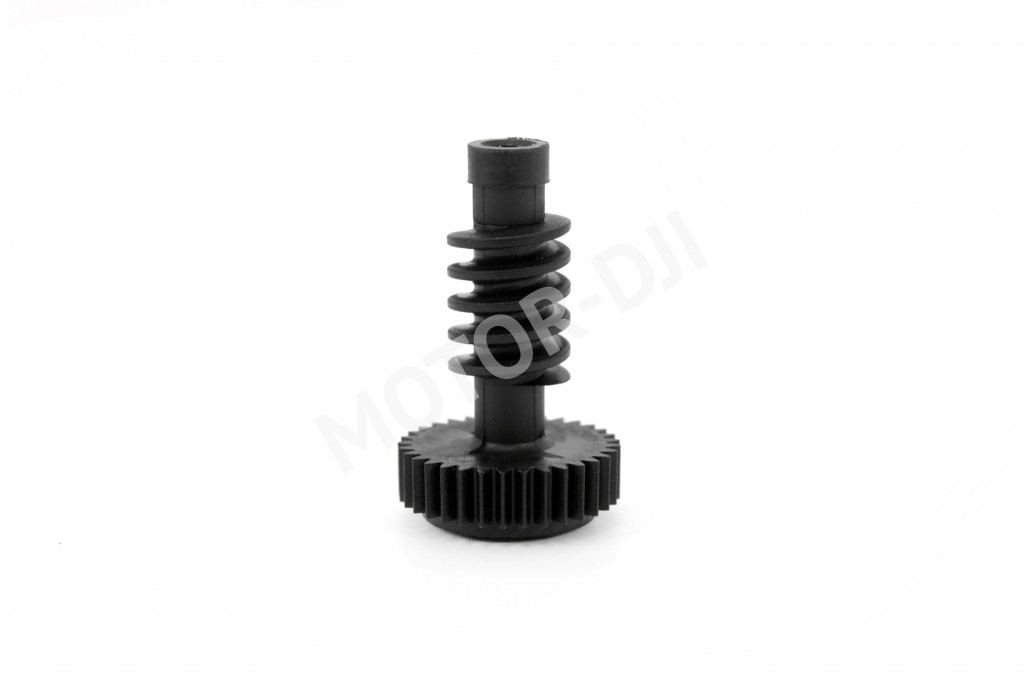

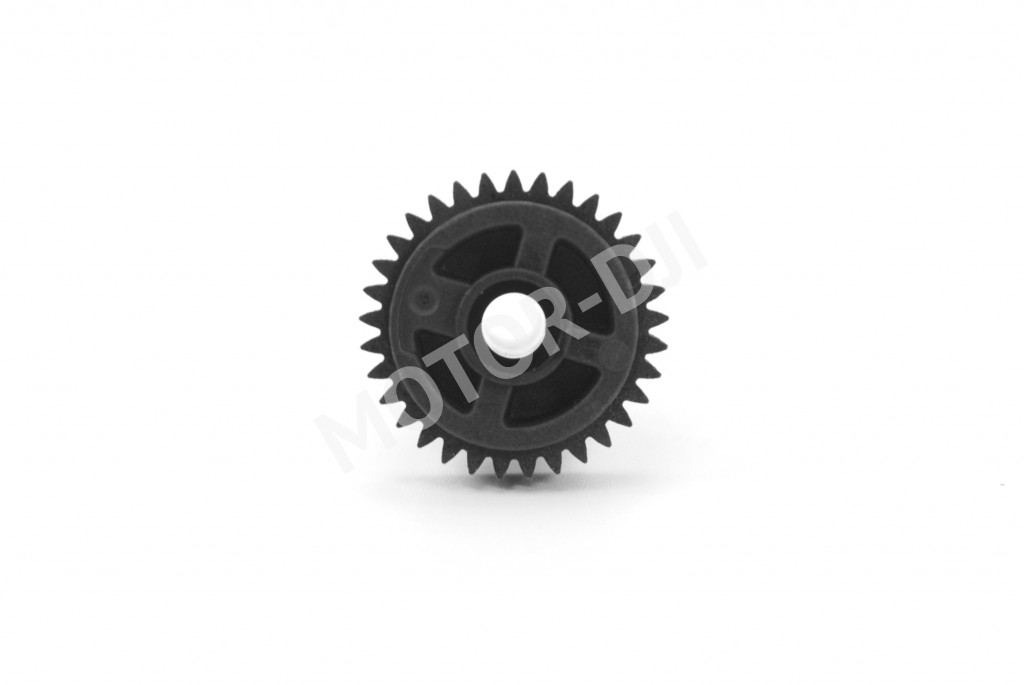

Шнек (червяк) D актуатора турбины 33 зубов/5 витков

Шнек (червяк) D актуатора турбины 33 зубов/5 витков

Что это такое

Шнек, или червячная передача, — это ключевой компонент актуатора турбокомпрессора, преобразующий вращательное движение электродвигателя в линейное перемещение тяги управления геометрией турбины. Он обеспечивает точное позиционирование направляющих лопаток (соплового аппарата) в турбинах с изменяемой геометрией (VGT/VNT), напрямую влияя на давление наддува и производительность двигателя. Данная модель имеет конфигурацию 33 зуба и 5 витков, что определяет её передаточное число и ход.

Симптомы проблем

• 🔹 Пропадание мощности, "тупой" разгон: Турбина не создает необходимое давление наддува из-за некорректного угла положения лопаток, который не может быть скорректирован из-за изношенного или заклинившего шнека.
• 🔹 Неустойчивая работа двигателя, рывки: ЭБУ двигателя фиксирует несоответствие между заданным и фактическим положением актуатора (ошибки по датчику положения), вызванное проскальзыванием или заеданием червячной пары.
• 🔹 Ошибки двигателя (Check Engine): Частые коды неисправностей, связанные с системой наддува (например, P2563, P003A, P0045), которые могут указывать на механическую неисправность актуатора, включая его привод.
• 🔹 Скрежет, хруст или стук из области турбины: Механические шумы при работе актуатора, свидетельствующие о критическом износе зубьев червяка или втулок, либо о попадании посторонних частиц в механизм.

Подходит для автомобилей

Данная запчасть совместима с рядом моделей, где установлены турбокомпрессоры с актуаторами, использующими червячную передачу данной спецификации (33 зуба/5 витков). В частности, подходит для многих современных дизельных двигателей:

• Volkswagen / Audi / Skoda / SEAT: Двигатели серий 2.0 TDI (CR, common rail).
• BMW: Дизельные агрегаты, например, в моделях 3 (E90), 5 (E60) серий.
• Ford / Volvo: Двигатели Duratorq TDCi.
• Opel: Двигатели 1.7 CDTI, 2.0 CDTI.
• Renault / Nissan: Дизельные моторы K9K, M9R.

Важно: Совместимость следует уточнять по каталожному номеру оригинальной детали или визуальному соответствию снимаемой запчасти.

Признаки замены

1. Видимый износ зубьев: При осмотре шнека обнаружены сколы, стертость или деформация зубьев.
2. Люфт или заедание: Червяк проворачивается с неравномерным усилием, имеет осевой или радиальный люфт, не обеспечивает плавного хода.
3. Невозможность калибровки актуатора: После попытки адаптации или обучения актуатора с помощью диагностического оборудования процедура завершается ошибкой, указывающей на механическое сопротивление.
4. Разборка актуатора: Шнек подлежит замене в случае любого ремонта актуатора, связанного с его разборкой, если на детали есть следы износа.

Преимущества

• ✔ Точное восстановление геометрии: Изготовленная с соблюдением параметров (33 зуба/5 витков), деталь гарантирует правильное передаточное отношение и полный ход штока, что необходимо для точного управления турбиной.
• ✔ Износостойкость: Качественные материалы и обработка поверхности обеспечивают долгий срок службы пары "червяк-шестерня", устойчивость к нагрузкам и трению.
• ✔ Стабильное давление наддува: Исправный шнек обеспечивает точное позиционирование лопаток VGT, что возвращает турбине способность оперативно и точно регулировать давление, улучшая динамику и экономичность.
• ✔ Простота установки: Замена шнека — это локальный ремонт актуатора, который часто позволяет избежать дорогостоящей замены всего узла в сборе.

FAQ: частые вопросы

Q: Можно ли заменить только шнек, а не весь актуатор? A: Да, во многих случаях это возможно и экономически целесообразно. Если корпус актуатора и электродвигатель исправны, а проблема заключается в износе червячной передачи, замена шнека — оптимальное решение. Однако для этого требуется аккуратность при разборке-сборке.

Q: Как понять, что проблема именно в шнеке, а не в электродвигателе или датчике актуатора? A: Первичная диагностика проводится сканером: проверяются ошибки и данные датчика положения в реальном времени. Если команды на изменение положения есть, а фактическое положение не меняется или меняется скачками, высока вероятность механической неисправности. Окончательный вердикт выносится после снятия и разборки актуатора для визуального осмотра шнека на предмет износа и заедания.

Q: Почему после замены шнека турбина все равно работает некорректно? A: Возможных причин несколько: 1) Не была выполнена процедура адаптации (обучения) актуатора, которую обязательно нужно провести через диагностическое оборудование. 2) Проблема может быть в самом турбокомпрессоре (износ втулок, закоксовывание геометрии). 3) Неисправен датчик положения или электродвигатель актуатора.

Q: Нужно ли смазывать шнек при установке? A: Да, но крайне важно использовать специальную пластичную смазку, рекомендованную для высокотемпературных узлов и не склонную к затвердеванию. Обычный солидол или литол не подходят. Смазка наносится тонким слоем на зубья червяка и втулки.

Q: Чем грозит езда с изношенным шнеком актуатора? A: Это приводит к некорректной работе турбины: потеря мощности, перерасход топлива, повышенная дымность. Кроме того, из-за неправильного управления геометрией могут возникнуть повышенные нагрузки на сам турбокомпрессор, что в перспективе может привести к его более серьезным поломкам.

Советы по эксплуатации

• 📌 Регулярная диагностика: При появлении первых симптомов (ошибки по наддуву, небольшая потеря тяги) проведите компьютерную диагностику и проверку механической части актуатора, чтобы избежать усугубления проблемы.
• 📌 Чистота при ремонте: При замене шнека обеспечьте максимальную чистоту рабочего места. Попадание даже мелкой абразивной пыли в червячную пару приведет к ее ускоренному износу.
• 📌 Обязательная адаптация: После любой разборки или замены компонентов актуатора (шнека, двигателя) обязательно выполните процедуру обучения актуатора с помощью профессионального диагностического сканера. Без этого ЭБУ двигателя не будет "знать" крайние положения штока.
• 📌 Проверка сопутствующих узлов: Меняя шнек, проверьте состояние вакуумных шлангов (если есть вакуумный привод), электрических разъемов и штока, управляющего геометрией турбины. Он должен двигаться свободно, без заеданий.

  ---

  Номера комплектующих и их аналогов для данного товара: 5370734, MTR1710MN, TurboK144, 17459700001, 17459880001, MTR1710, MTR1710BE, MTR1710BH, MTR1710CR, MTR1710GR, MTR1710NM, MTR1710NR, MTR1710NZ, MTR1710PR, MTR1710RB, MTR1710RF, MTR1710SL, MTR1710TT, MTR1710WA, MTR9710RB, 5370734A, LXU006A, MAT2684BE, U006A, 59001107312, 6NW01009921, 6NW010099211, 6NW35814021, 6NW358140211, MAT2684SL, MAT2684TT, 1031001311132201, TBS48HA3188, 993647060D, 993647060d, 0400038A, TBS58HA3188, MAT2656SL, MAT2656TT
