Картридж турбины TD04 Delica, Pajero 2.5 4D56

Картридж турбины TD04 для Mitsubishi Pajero, L200, Delica, L300 2.5 4D56

Что это такое

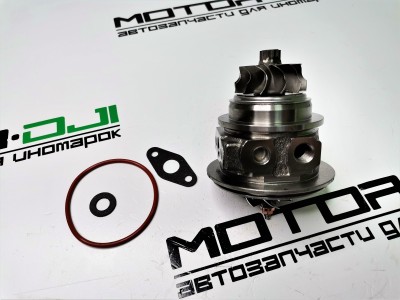

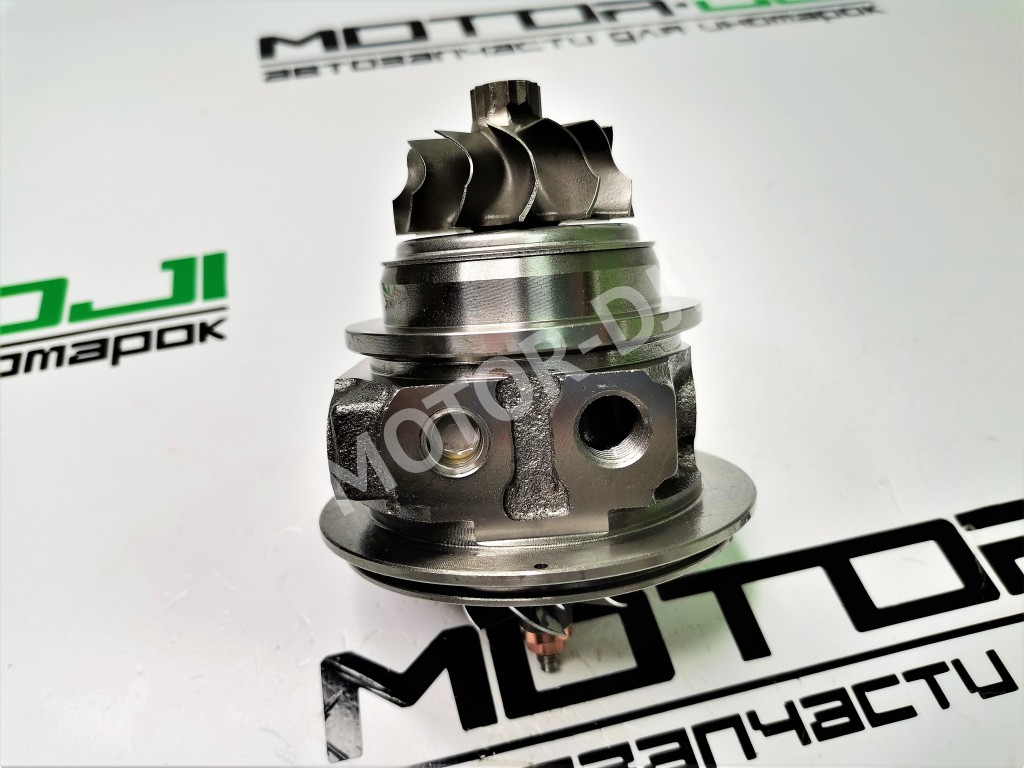

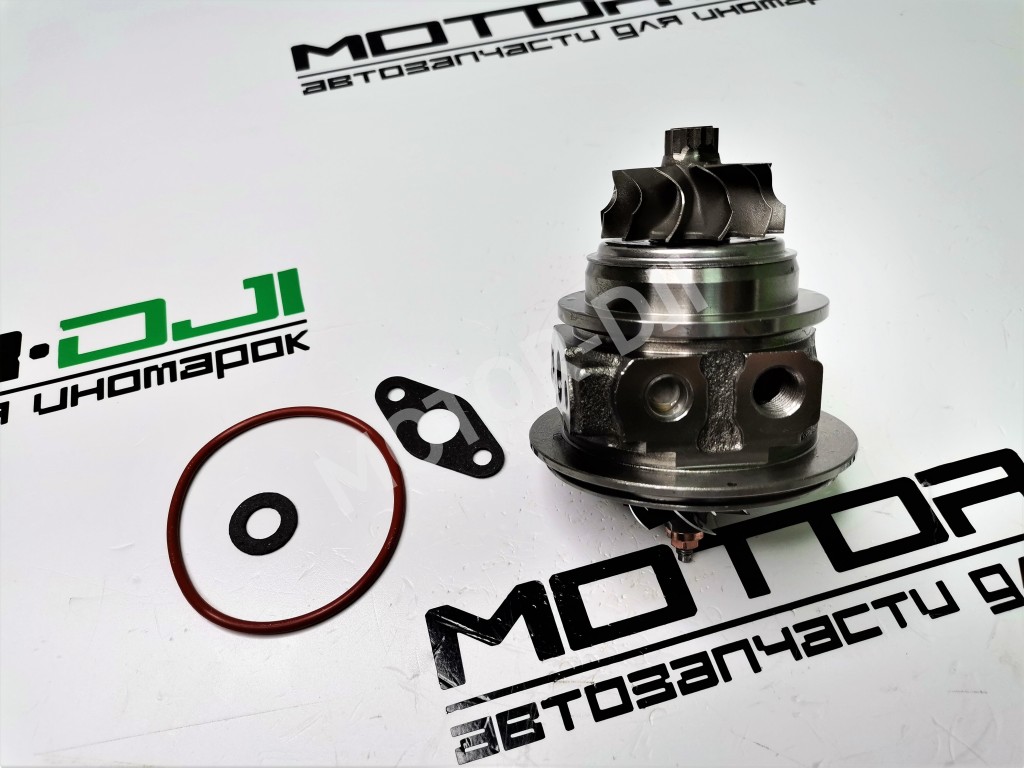

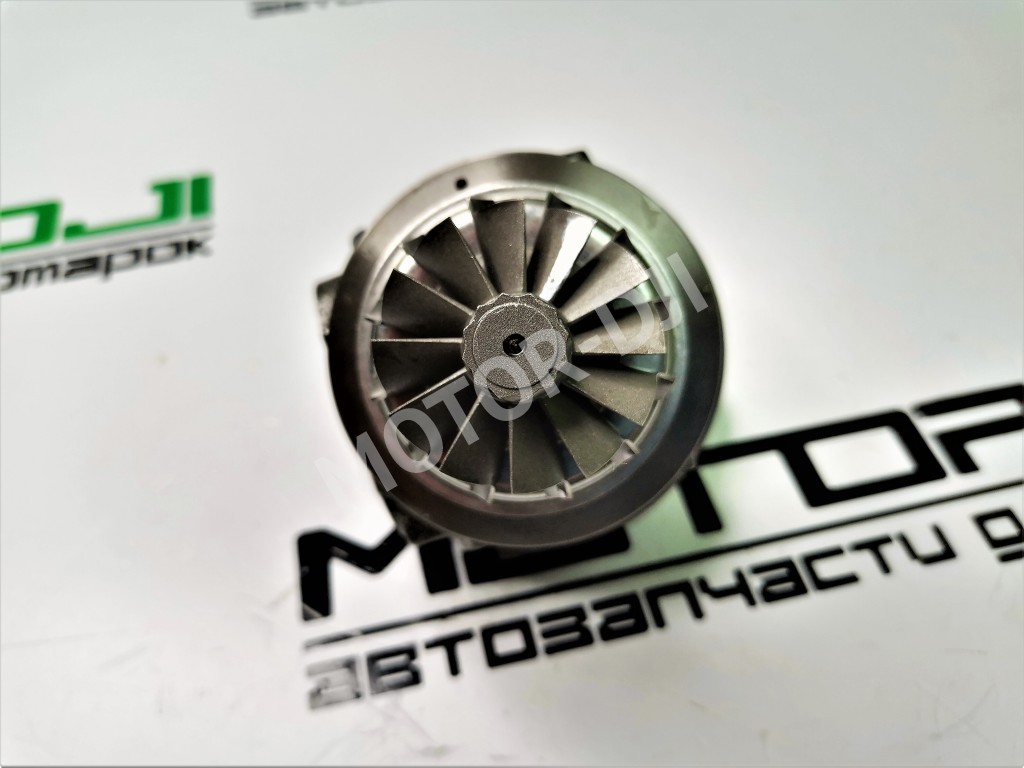

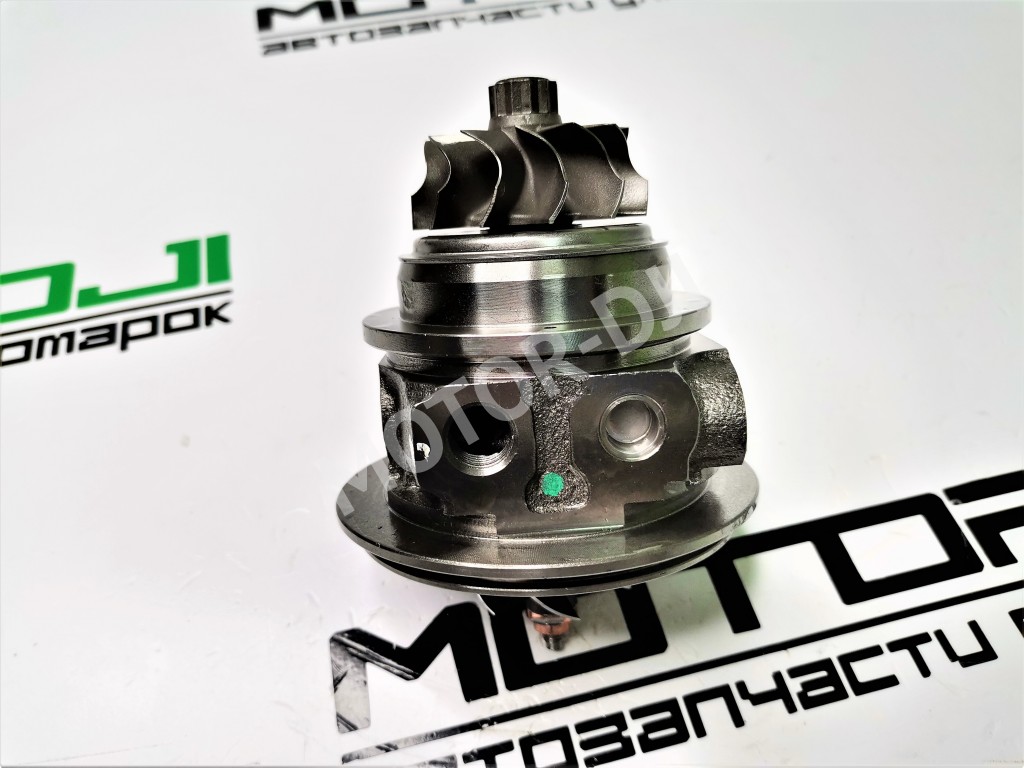

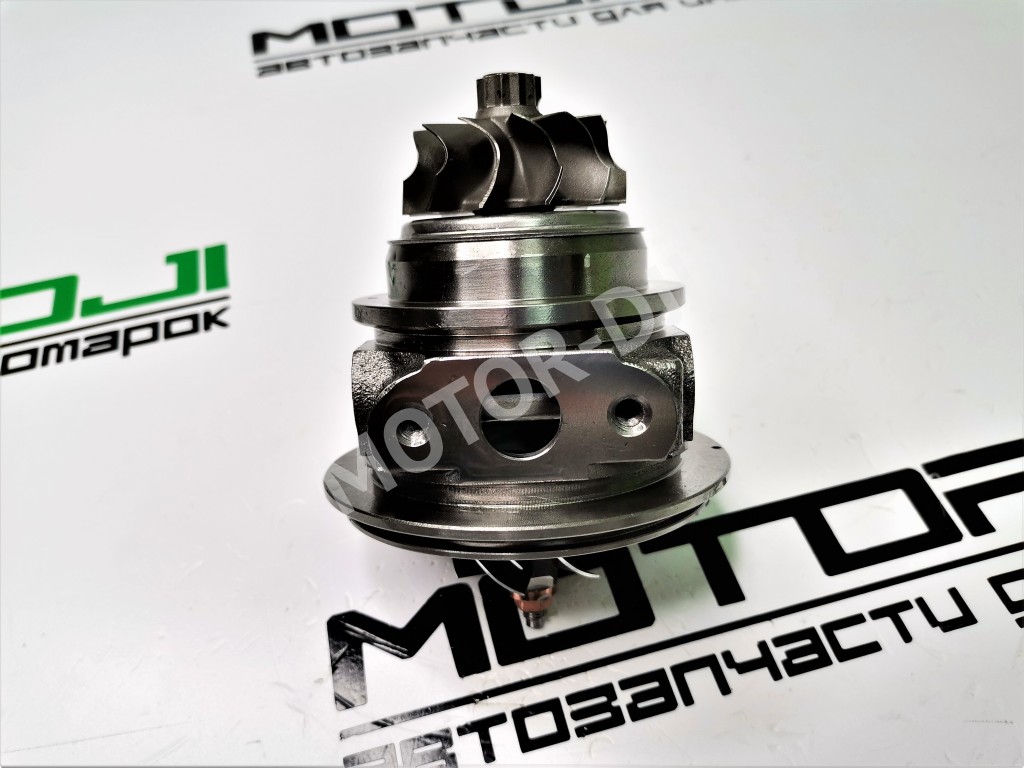

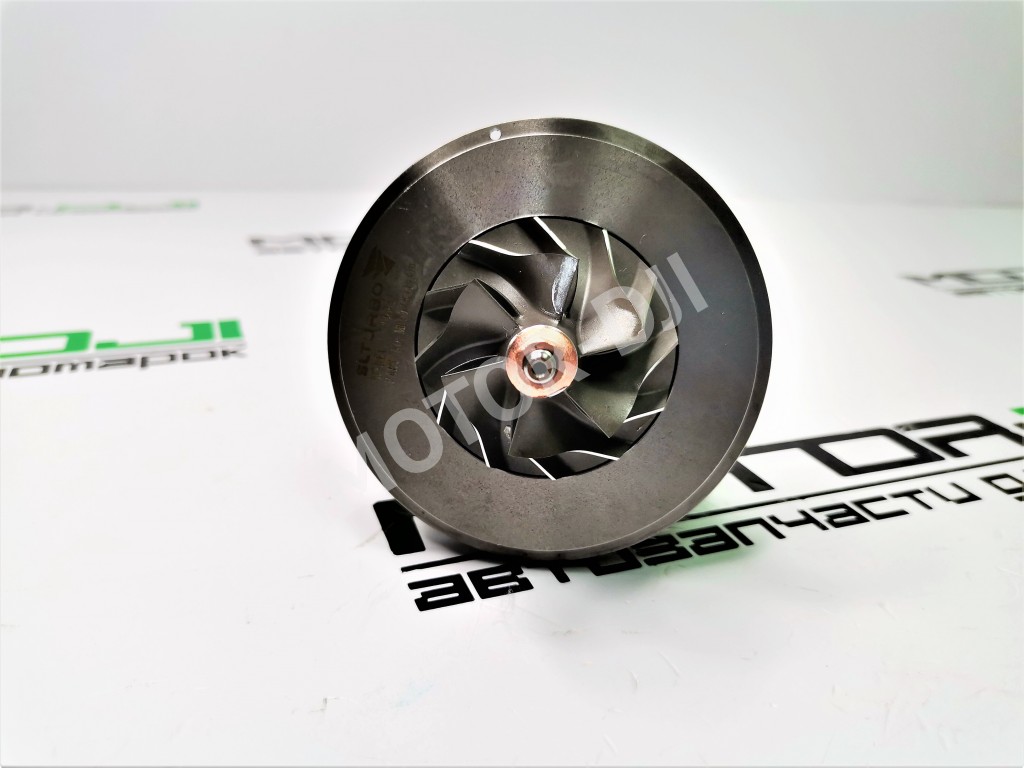

Картридж турбины TD04 — это сердцевина турбокомпрессора, представляющая собой собранный в единый узел центральный вал с крыльчатками компрессора и турбины, подшипники скольжения (втулки) и уплотнительные элементы. Он предназначен для восстановления работоспособности турбины без замены всего агрегата в сборе. Устанавливается в корпусы (улитки) вашего старого турбокомпрессора, что позволяет значительно сэкономить по сравнению с покупкой новой турбины.

Симптомы проблем

• 🔹 Повышенный расход масла и сизый дым из выхлопа: Наиболее характерный признак износа уплотнений картриджа. Масло из системы смазки проникает во впускной или выпускной тракт, сгорает в цилиндрах и вызывает густой дым сизого или синего оттенка, особенно заметный при перегазовках после работы на холостом ходу.
• 🔹 Свист, вой или скрежет из области турбины: Посторонние шумы могут указывать на износ подшипников вала или касание крыльчаток о корпус из-за увеличенного люфта. Свист часто связан с утечкой воздуха или выхлопных газов через повреждения.
• 🔹 Падение мощности и турбояма: Если турбина не создает необходимого давления наддува (low boost) из-за износа механической части, двигатель теряет тягу, разгон становится вялым, ощущается задержка отклика на педаль газа.
• 🔹 Люфт вала турбины: При проверке вручную (сняв патрубок со стороны компрессора) ощущается заметный продольный или радиальный люфт ротора. Небольшой радиальный люфт допустим, но если он значительный или есть продольный стук — картридж требует замены.
• 🔹 Замедленный выход на boost или его скачки: Турбина медленно раскручивается или давление наддува нестабильно из-за повышенного трения в изношенных подшипниках.

Подходит для автомобилей

Данный картридж SLTurbo с OEM-номером MD194841-CH предназначен для турбокомпрессоров серии TD04, устанавливаемых на популярные дизельные двигатели Mitsubishi 4D56 объемом 2.5 литра.

• MITSUBISHI Pajero II (V20, V30)
• MITSUBISHI L200 / Triton (серии K, P)
• MITSUBISHI Delica / L300 / L400 (Space Gear)
• MITSUBISHI L300 Рекомендуется уточнять совместимость по VIN-коду или визуально сверяя маркировку со старого турбонагнетателя.

Признаки замены

Замена картриджа турбины необходима при подтвержденном износе его внутренних компонентов, когда корпуса (улитки) турбокомпрессора находятся в исправном состоянии, без трещин и критической эрозии лопастей. Основные критерии: наличие продольного люфта вала, высокий расход масла на угар с сопутствующим дымлением, потеря давления наддува. Если сам агрегат не имеет механических повреждений, а проблема в изношенном сердечнике — установка картриджа является оптимальным решением.

Преимущества

• ✔ Значительная экономия: Стоимость качественного картриддажа в несколько раз ниже цены нового оригинального турбокомпрессора в сборе, при этом результат восстановления практически идентичен.
• ✔ Сохранение заводной геометрии: Вы используете родные, уже приработанные к двигателю корпуса (горячую и холодную улитки), что гарантирует идеальное посадочное место и сохранение штатных характеристик наддува.
• ✔ Качество SLTurbo: Картриджи SLTurbo производятся с использованием современных материалов, обеспечивающих износостойкость и стабильную работу. Сбалансированная сборка на заводе минимизирует вибрации и продлевает ресурс.
• ✔ Быстрое восстановление: Процесс замены картриджа (при наличии навыков и инструмента) часто занимает меньше времени, чем поиск, подбор и установка целого нового агрегата, особенно с учетом необходимости адаптации.

FAQ: частые вопросы

Q: Чем картридж отличается от целой турбины? Нужно ли что-то еще докупать? A: Картридж — это внутренний механический узел (ротор в сборе с подшипниками). Вам потребуются старые, но целые корпуса турбины и компрессора, а также набор новых прокладок и уплотнительных колец (обычно идет в ремонтном комплекте). Если ваши улитки повреждены, потребуется либо их ремонт, либо покупка турбины в сборе.

Q: Можно ли установить картридж самостоятельно в гаражных условиях? A: Теоретически да, но это требует специальных знаний, инструментов для разборки/сборки турбины и, что критически важно, оборудования для динамической балансировки ротора в сборе с корпусами. Неправильная сборка или дисбаланс приведут к быстрому разрушению нового картриджа. Рекомендуется доверить эту работу специализированной турбо-мастерской.

Q: Какой ресурс у восстановленной турбины с таким картриджем? A: При качественной установке и балансировке, а также при условии исправности системы смазки двигателя (чистые масляные каналы, хорошее масло, рабочая помпа), ресурс восстановленной турбины может составлять 80-120+ тысяч км, что сопоставимо с новым агрегатом.

Q: Почему после замены картриджа все равно идет масло в патрубки? A: Частая причина — проблемы не в самой турбине, а в двигателе. Необходимо проверить: забит ли маслоотводный сливной патрубок турбины, не повышено ли давление в картере из-за износа ЦПГ, исправна ли система вентиляции картера. Избыточное давление «выдавливает» масло через уплотнения даже нового картриджа.

Q: Нужно ли менять масло и фильтр после замены картриджа? A: Да, это обязательная процедура. Старое масло содержит продукты износа от старой турбины. Необходимо заменить масло и масляный фильтр на новые, соответствующие допускам производителя, чтобы обеспечить чистую смазку для новых подшипников картриджа.

Советы по эксплуатации

• 📌 Обкатка после замены: После установки нового картриддажа рекомендуется щадящий режим эксплуатации в течение первых 500-1000 км. Избегайте высоких нагрузок и работы на высоких оборотах, чтобы подшипники и уплотнения правильно приработались.
• 📌 Качественное масло — залог долгой жизни: Турбокомпрессор — самый нагруженный узел в системе смазки. Используйте только высококачественные моторные масла, рекомендованные для дизельных двигателей с турбонаддувом, с соответствующими допусками (например, ACEA B3/B4) и своевременно их меняйте.
• 📌 Контроль состояния систем: Регулярно проверяйте чистоту и целостность воздушного фильтра и всех патрубков от него до турбины и интеркулера. Попадание абразивной пыли губительно для крыльчатки компрессора. Также следите за состоянием патрубка слива масла из турбины — он должен быть чистым и не перегнутым.
• 📌 Правильный запуск и остановка: Не газуйте на холодном двигателе, дайте маслу несколько секунд разойтись по системе. После длительной поездки под нагрузкой дайте двигателю поработать на холостом ходу 1-2 минуты перед выключением зажигания. Это позволяет турбине остыть и предотвращает закоксовывание масла в подшипниках от высокой температуры.

  ---

  Номера комплектующих и их аналогов для данного товара: MD194841, MTM2126GR, 4917701512
