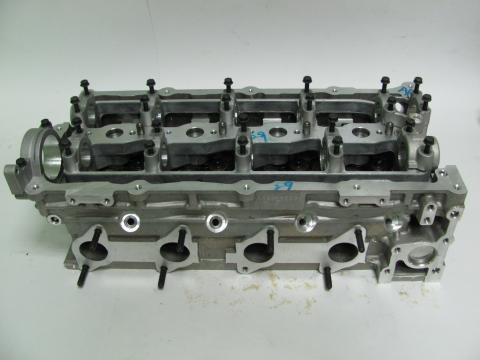

Головка блока цилиндров (ГБЦ) — один из самых нагруженных и ответственных узлов двигателя. Она работает в условиях экстремальных температур и давлений. Со временем, особенно после перегрева, металл может «повести». И первое, что проверяют грамотные мастера при проблемах с герметичностью или после серьезного перегрева — это плоскостность привалочной поверхности ГБЦ. Почему это так важно и как проходит проверка — разберем в этой статье.

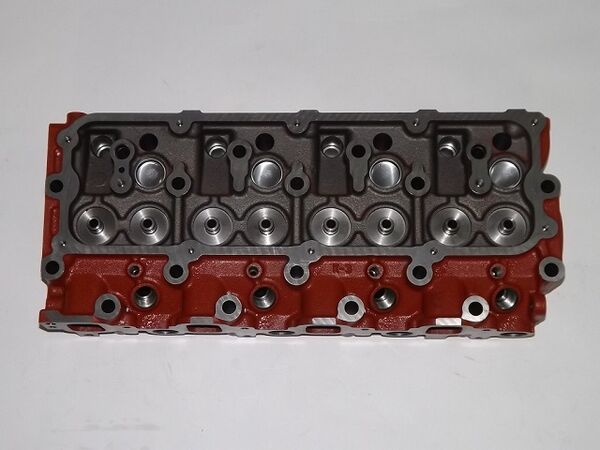

Привалочная поверхность головки — это идеально плоская площадка, которая через прокладку стыкуется с блоком цилиндров. Малейшая деформация (прогиб, «винт») нарушает герметичность камеры сгорания, масляных и охлаждающих каналов. Последствия предсказуемы и дороги в устранении:
Классические «провокаторы» деформации — перегрев двигателя (лопнул патрубок, отказал термостат) и неправильная затяжка болтов ГБЦ (с нарушением момента или последовательности).
Проверку всегда проводят на снятой и очищенной от нагара и старой прокладки головке. Поверхность должна быть абсолютно чистой.
Это базовый и самый распространенный метод. На привалочную поверхность ГБЦ по диагоналям и вдоль осей укладывается точная металлическая линейка (поверочная). Затем с помощью набора щупов (измеряют толщину пластин) замеряют зазор между линейкой и поверхностью головки в различных точках.
Более точный метод, часто используемый в специализированных мастерских. Поверхность идеально плоской поверочной плиты покрывают тонким слоем краски (например, синьки). ГБЦ аккуратно притирают к плите. По отпечатку краски на металле головки видно, какие участки соприкасаются, а какие — нет. Этот метод наглядно показывает характер деформации.
Если замеры показали превышение допустимого прогиба, ГБЦ необходимо выравнивать. Это делается на специальном фрезерном или шлифовальном станке, где с привалочной поверхности снимается минимально необходимый слой металла (обычно от 0.1 до 0.3 мм).
Важно! Существуют пределы шлифовки, регламентированные производителем. Снятие слишком большого слоя увеличивает степень сжатия, что может привести к детонации и встрече клапанов с поршнями. Например, для многих двигателей Kia/Hyundai максимальный съем — не более 0.2 мм. После шлифовки обязательно проверяют высоту ГБЦ.
Проверка плоскости — не прихоть, а необходимая процедура, которая экономит время и деньги. Установка новой прокладки на кривую головку гарантированно приведет к повторному ремонту уже через несколько тысяч километров. В интернет-магазине MOTOR-DJI вы всегда можете найти качественные оригинальные и проверенные аналоги прокладок ГБЦ, комплекты болтов и другие компоненты для ремонта двигателей Hyundai, Kia, Nissan, Mitsubishi и Ford. Наши специалисты помогут подобрать всё необходимое для профессионального восстановления вашего мотора.
