Вкладыши шатунные Теракан, Паджеро, L200 2.5

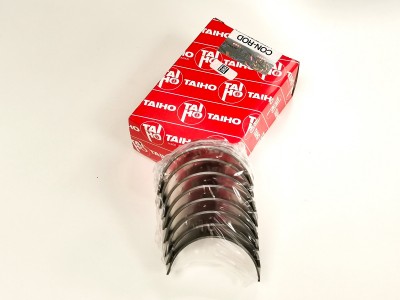

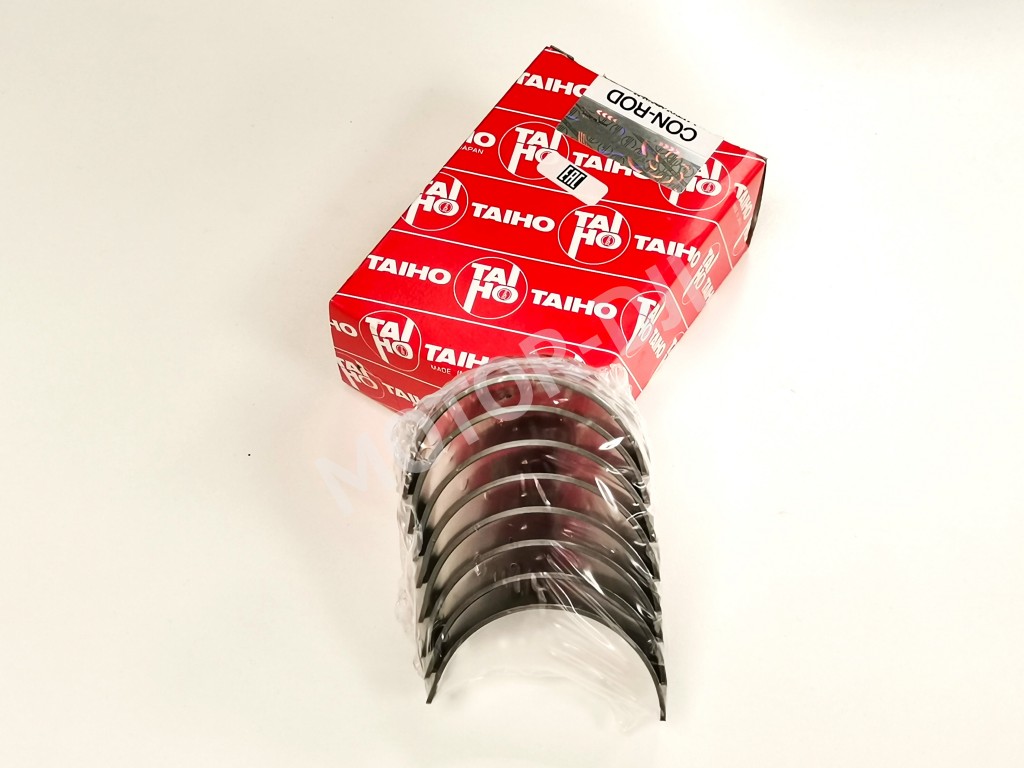

Вкладыши шатунные 4D56 (стд) TAIHO R113A1-STD

Что это такое

Шатунные вкладыши — это подшипники скольжения, устанавливаемые между шатуном и коленчатым валом двигателя. Они обеспечивают свободное вращение шатуна на шейке коленвала, воспринимая огромные ударные и температурные нагрузки, а также эффективно отводят тепло и снижают трение. От их состояния напрямую зависит ресурс и стабильная работа кривошипно-шатунного механизма (КШМ) дизельного двигателя 4D56.

Симптомы проблем

• 🔹 Стук или гул в нижней части двигателя: Наиболее характерный признак. При износе вкладышей появляется глухой металлический стук, особенно заметный на холодном двигателе или при резком увеличении оборотов. Зазор между валом и вкладышем приводит к ударным нагрузкам.
• 🔹 Падение давления масла: Сильный износ вкладышей приводит к увеличению зазоров, через которые масло беспрепятственно утекает из системы. Давление в масляной магистрали падает, о чем сигнализирует контрольная лампа на приборной панели.
• 🔹 Металлическая стружка в масле: При разрушении антифрикционного слоя или проворачивании вкладышей в масле появляется металлическая взвесь и блестки. Это критический симптом, требующий немедленной остановки двигателя.
• 🔹 Синий дым из выхлопной трубы и повышенный расход масла: Чрезмерные зазоры способствуют попаданию большого количества масла в камеру сгорания, где оно сгорает, образуя характерный сизый дым.

Подходит для автомобилей

Данные вкладыши шатунные стандартного размера (STD) предназначены для ремонта двигателей Mitsubishi 4D56 и их аналогов. Устанавливаются на автомобили:

• MITSUBISHI: Delica (L300, L400), L200, Pajero (I, II поколения), Canter.
• HYUNDAI: Galloper, Starex (с двигателем 4D56), H-1 (H100), Porter, Terracan (ранние выпуски).
• КИА: Bongo, Towner (с двигателем 4D56).

Признаки замены

Замена шатунных вкладышей необходима при плановом капитальном ремонте двигателя, после перегрева или при обнаружении симптомов износа, описанных выше. Конкретным критерием является измерение зазора с помощью калиброванной пластиковой проволоки (Plastigage) или микрометра. Если зазор превышает допустимые пределы (обычно указанные в руководстве по ремонту), вкладыши подлежат обязательной замене. Также замена требуется при шлифовке коленвала на ремонтный размер — тогда устанавливаются вкладыши с соответствующей маркировкой (0.25, 0.50 и т.д.).

Преимущества

• ✔ Высокое качество и износостойкость: TAIHO — один из ведущих мировых производителей вкладышей, поставляющий комплектующие на конвейеры многих автозаводов. Их продукция отличается точной геометрией, оптимальной шероховатостью рабочей поверхности и многослойной структурой с надежным антифрикционным покрытием.
• ✔ Идеальная совместимость: Вкладыши R113A1-STD являются точным аналогом оригинального номера и полностью соответствуют техническим требованиям двигателя 4D56, обеспечивая правильные зазоры и бесперебойную подачу масла.
• ✔ Защита от проворачивания: Конструкция включает надежные замки-усики, которые фиксируют вкладыш в постели шатуна, предотвращая его смещение и проворачивание при критических нагрузках.
• ✔ Стабильное давление масла: Точные внутренние диаметры и канавки для смазки способствуют поддержанию стабильного давления в системе, что продлевает жизнь всему двигателю.

FAQ: частые вопросы

Q: Можно ли заменить только шатунные вкладыши, не трогая коренные? A: Теоретически можно, но на практике это крайне не рекомендуется. Износ шатунных шеек коленвала часто коррелирует с износом коренных. Для гарантированного и долговечного результата капитального ремонта следует проверять и, при необходимости, менять все вкладыши КШМ, включая коренные и вкладыши распредвала.

Q: Как понять, что нужны вкладыши именно стандартного размера (STD)? A: Вкладыши STD устанавливаются, если коленчатый вал двигателя не изношен beyond допустимых пределов и не подвергался шлифовке. Точный ответ даст только замер микрометром диаметра шатунных шеек коленвала. Если на валу нет следов ремонта (обычно выбит штамп "STD"), и замеры соответствуют заводским параметрам, используются стандартные вкладыши.

Q: Нужно ли растачивать/шабрить блок или шатуны при замене вкладышей? A: При установке новых вкладышей стандартного размера на неремонтированный вал расточка не требуется, если посадочные места (постели) в шатунах и блоке не имеют повреждений. Однако обязательной процедурой является проверка зазора с помощью Plastigage после затяжки шатунов с новыми вкладышами на отремонтированном валу.

Q: Чем грозит установка вкладышей с неправильным зазором? A: Слишком маленький зазор приведет к масляному голоданию, перегреву и задиру вкладыша и вала. Слишком большой зазор вызовет стуки, резкое падение давления масла и ускоренный ударный износ. Оба сценария ведут к дорогостоящему ремонту или полному выходу коленвала из строя.

Q: Почему важно использовать масло с правильными допусками после замены вкладышей? A: Новые вкладыши в период обкатки (первые 500-1000 км) особенно чувствительны к качеству смазки. Рекомендуется использовать высококачественное моторное масло с допусками, указанными производителем (например, для 4D56 часто рекомендуются масла класса CC/CD или выше), и произвести его первую замену вместе с масляным фильтром после обкатки.

Советы по эксплуатации

• 📌 Обязательная промывка масляной системы: Перед установкой новых вкладышей после серьезного износа старых необходимо тщательно промыть масляные каналы в коленвале и блоке, а также заменить масляный радиатор (если есть) или тщательно его промыть. Это удалит абразивную стружку.
• 📌 Используйте динамометрический ключ: Критически важно затягивать крышки шатунов с моментом, указанным в руководстве по ремонту для вашего двигателя. Несоблюдение момента затяжки — частая причина проворачивания вкладышей.
• 📌 Проверяйте состояние коленвала: Никогда не устанавливайте новые вкладыши на поврежденный коленвал. Обязательно оцените состояние шеек (отсутствие задиров, рисок, овальности) и проверьте их диаметр микрометром.
• 📌 Соблюдайте обкатку: После замены вкладышей и сборки двигателя избегайте высоких оборотов и больших нагрузок в течение первых 1000 км пробега. Это позволит деталям приработаться и сформировать оптимальный рабочий слой.
