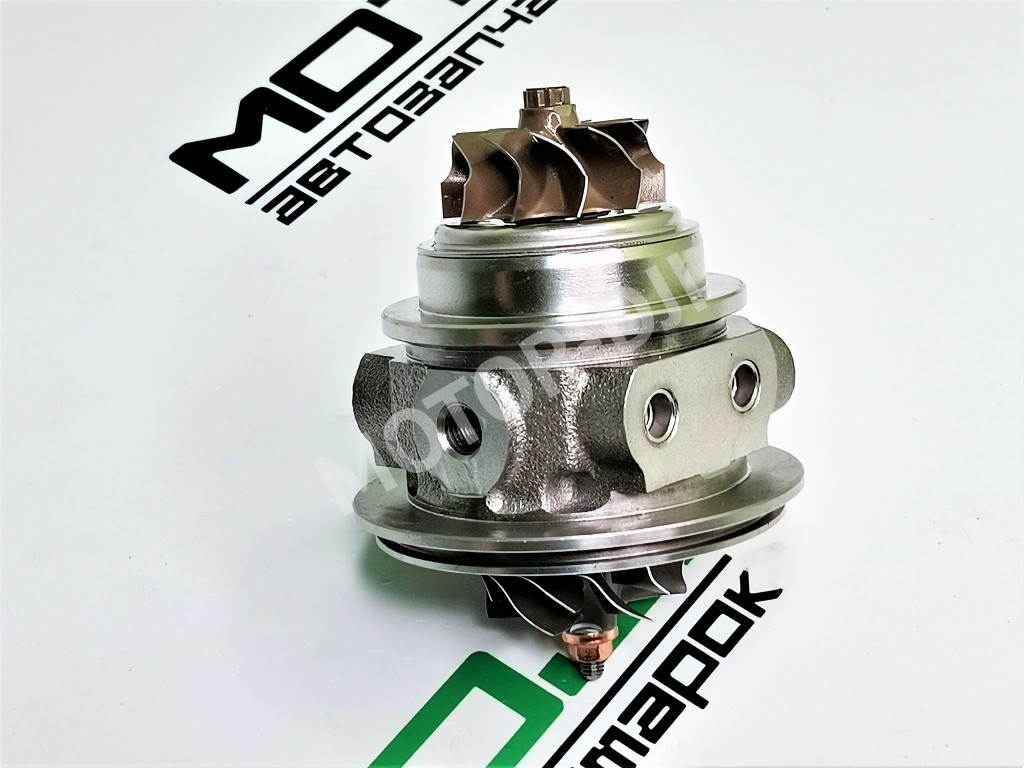

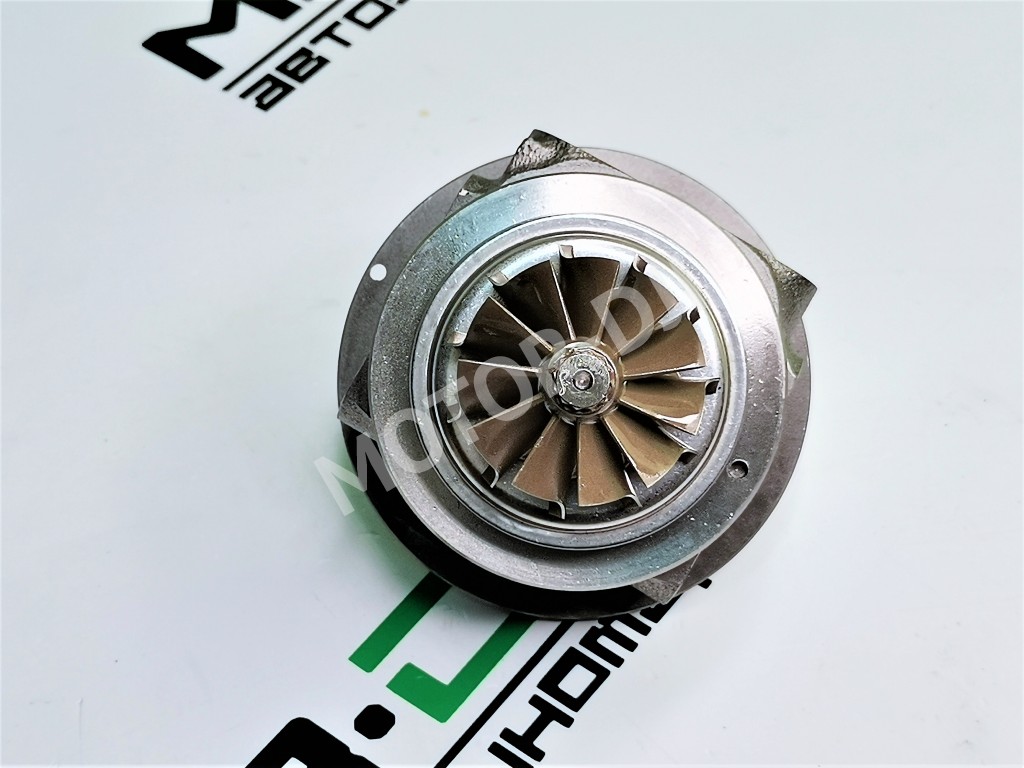

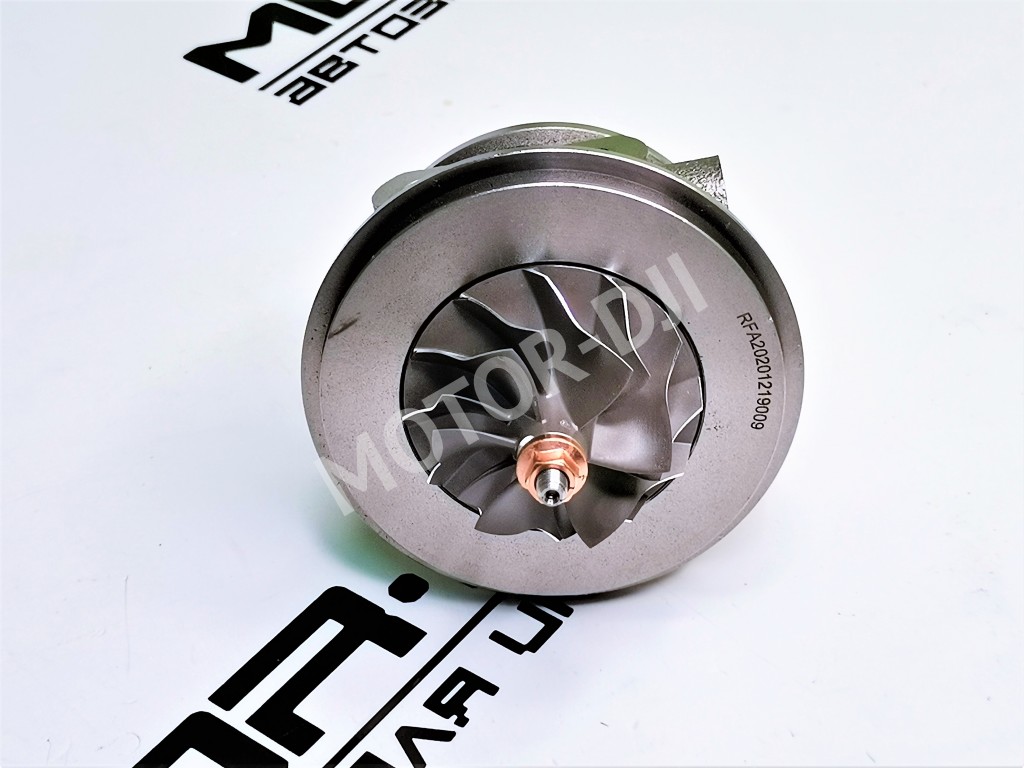

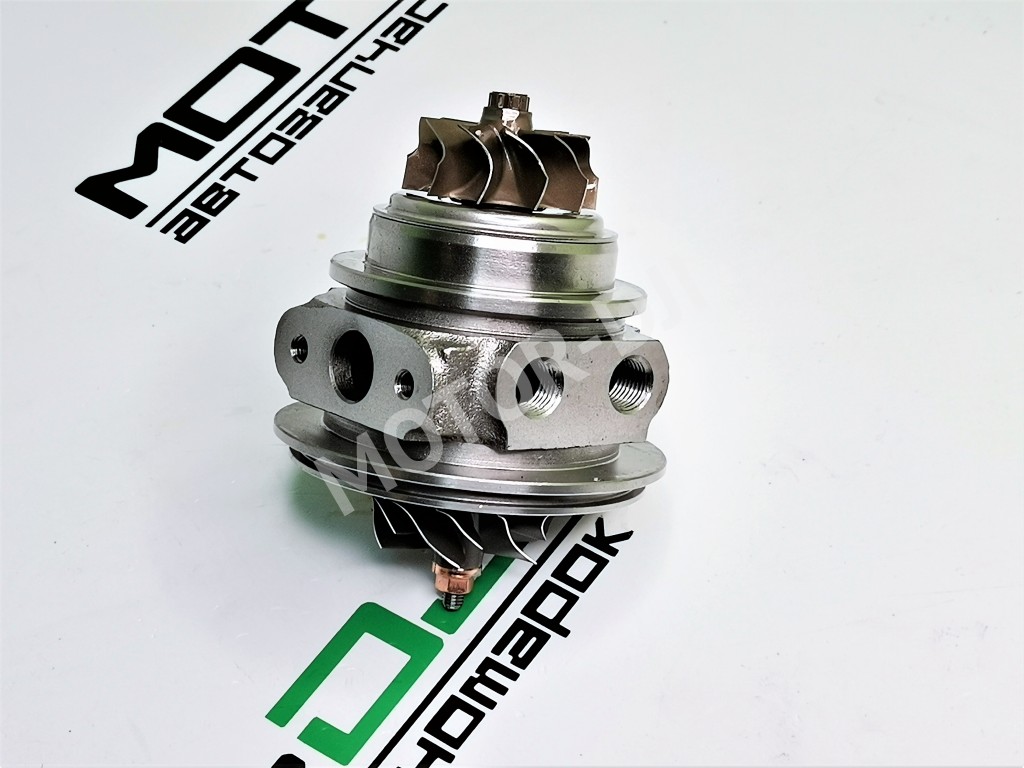

Картридж турбины TF035 Pajero, L200 3.2 4M41

Картридж турбины Mitsubishi Pajero / Triton 3.2 TD 170 л.с. 4M41 2007-

Что это такое

Картридж турбины — это сердцевина турбокомпрессора, собранный узел, включающий вал с крыльчатками, подшипники скольжения, уплотнения и корпус подшипников. Он предназначен для восстановления работоспособности турбины без замены всего агрегата в сборе. Для двигателя 4M41 это ключевой элемент, обеспечивающий подачу дополнительного воздуха в цилиндры для повышения мощности и эффективности дизеля.

Симптомы проблем

• 🔹 Сильный сизый или синий дым из выхлопной трубы: Наиболее явный признак износа масляных уплотнений картриджа. Масло проникает в выпускной или впускной тракт и сгорает в цилиндрах.
• 🔹 Повышенный расход масла: Двигатель начинает "есть" масло без видимых подтеков, так как оно уходит через турбину. Расход может достигать 1 литра на 1000 км.
• 🔹 Свист, вой или скрежет из области турбокомпрессора: Посторонние шумы указывают на износ подшипников вала или контакт крыльчатки о корпус из-за увеличенных зазоров.
• 🔹 Падение мощности и тяги (турбояма): Турбина не развивает необходимое давление наддува из-за износа механической части, что приводит к вялому разгону и потере динамики.
• 🔹 Замедленный отклик на педаль газа (турболаг): Турбина с изношенным валом и подшипниками не может быстро раскрутиться, вызывая провал при резком нажатии на акселератор.

Подходит для автомобилей

Данный картридж предназначен для турбокомпрессоров, устанавливаемых на дизельные двигатели 4M41 (3.2 л, 170 л.с.). Подходит для автомобилей:

• MITSUBISHI Pajero IV (V8#, V9#) с 2007 года
• MITSUBISHI Triton (MK, MQ) с 2007 года
• MITSUBISHI Fuso Canter соответствующих годов выпуска с данным мотором.

Признаки замены

Замена картриджа турбины необходима при подтверждении его неисправности и целостности корпусов (улиток) старого турбокомпрессора. Основные критерии:

1. Наличие одного или нескольких симптомов из списка выше.
2. Диагностика, показавшая повышенный люфт вала турбины (радиальный более 0.5 мм, осевой более 0.1 мм).
3. Заметные следы выработки на валу или посадочных местах подшипников.
4. Наличие масла во впускном патрубке или интеркулере при исправной системе вентиляции картера.

Преимущества

• ✔ Значительная экономия: Замена картриджа обходится в разы дешевле покупки новой турбины в сборе или оригинального узла, при этом эффективность восстановленного агрегата близка к 100%.
• ✔ Качество и совместимость: Картридж Refone Auto Power производится с соблюдением OEM-допусков, что обеспечивает точную посадку, правильный баланс вала и стабильную работу подшипниковой системы.
• ✔ Простота установки: Для опытного мастера замена картриджа — стандартная процедура. Не требуется сложная перенастройка или адаптация, если корпуса турбины в хорошем состоянии.
• ✔ Надежность: Использование качественных материалов для вала и подшипников гарантирует долгий срок службы восстановленного турбокомпрессора при условии правильного монтажа и исправности системы смазки двигателя.

FAQ: частые вопросы

Q: Можно ли установить этот картридж самостоятельно, в гаражных условиях? A: Теоретически можно, но это требует высокой квалификации, специального инструмента (динамометрический ключ) и понимания процесса. Критически важны чистота, правильная последовательность затяжки и балансировка узла. Рекомендуется доверить работу специалистам по турбокомпрессорам, так как ошибка при установке приведет к мгновенному выходу картриджа из строя.

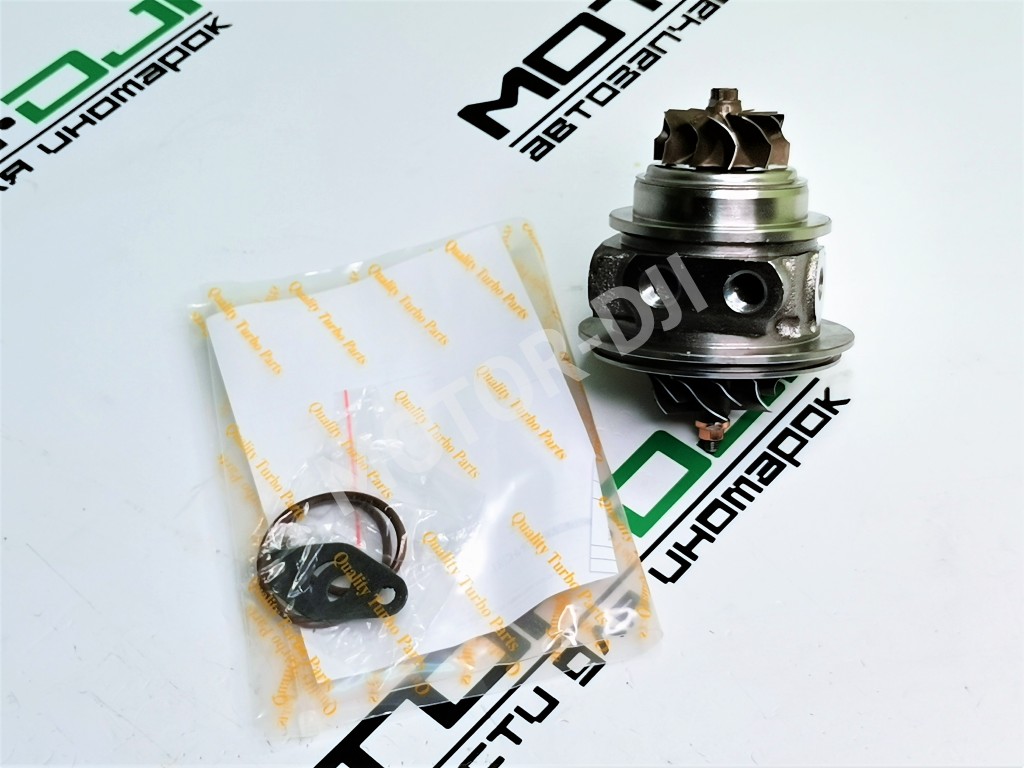

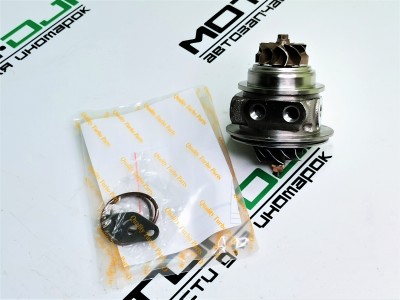

Q: Что еще нужно менять вместе с картриджем турбины? A: Обязательно заменяются все прокладки и уплотнительные кольца, идущие в комплекте. Настоятельно рекомендуется заменить масло и масляный фильтр в двигателе, а также проверить и при необходимости прочистить или заменить патрубки подачи и слива масла к турбине. Загрязнения в масляной системе — частая причина повторных поломок.

Q: После замены картриджа турбина будет как новая? A: Да, механическая часть (вал, подшипники, уплотнения) будет полностью новой. Однако, общая надежность и ресурс восстановленного узла зависят от состояния корпусов (улиток) вашей старой турбины. Если на них есть трещины или критический износ посадочных мест, эффективность будет ниже.

Q: Нужно ли обкатывать турбину после замены картриджа? A: Да, обкатка обязательна. В первые 500-1000 км рекомендуется избегать высоких нагрузок и оборотов двигателя (не более 2500-3000 об/мин), резких ускорений и длительной работы на высоких скоростях. Это необходимо для притирки новых подшипников скольжения и формирования стабильной масляной пленки.

Q: Почему так важно качественное масло для турбины с новым картриджем? A: Подшипники турбины работают в экстремальных условиях (высокие температуры и скорости вращения до 200 000 об/мин). Они смазываются под давлением моторным маслом. Некачественное, старое или неподходящее по допускам масло не создаст защитную пленку, что приведет к сухому трению, перегреву и заклиниванию вала в короткие сроки.

Советы по эксплуатации

• 📌 Дайте турбине остыть: После активной езды или буксировки тяжелого прицепа дайте двигателю поработать на холостых оборотах 1-2 минуты перед выключением зажигания. Это позволит турбине остыть в режиме циркуляции масла, предотвращая его закоксовывание в подшипниках.
• 📌 Следите за состоянием воздушного фильтра: Грязь и пыль, проходя через поврежденный фильтр, действуют как абразив на крыльчатку компрессора, нарушая балансировку и повреждая лопатки. Регулярно проверяйте и меняйте воздушный фильтр.
• 📌 Своевременное обслуживание: Строго соблюдайте регламент замены моторного масла и фильтров. Для турбодизелей интервалы часто рекомендуют сокращать, особенно при тяжелых условиях эксплуатации (город, бездорожье, перевозки).

  ---

  Номера комплектующих и их аналогов для данного товара: 1515A123, LX1515A123, 4913502920, 4913502921, 8M35200421, ST1515A123
