Картридж турбины 1HDT для Toyota Land Cruiser 100 17201-17040, 1720117040

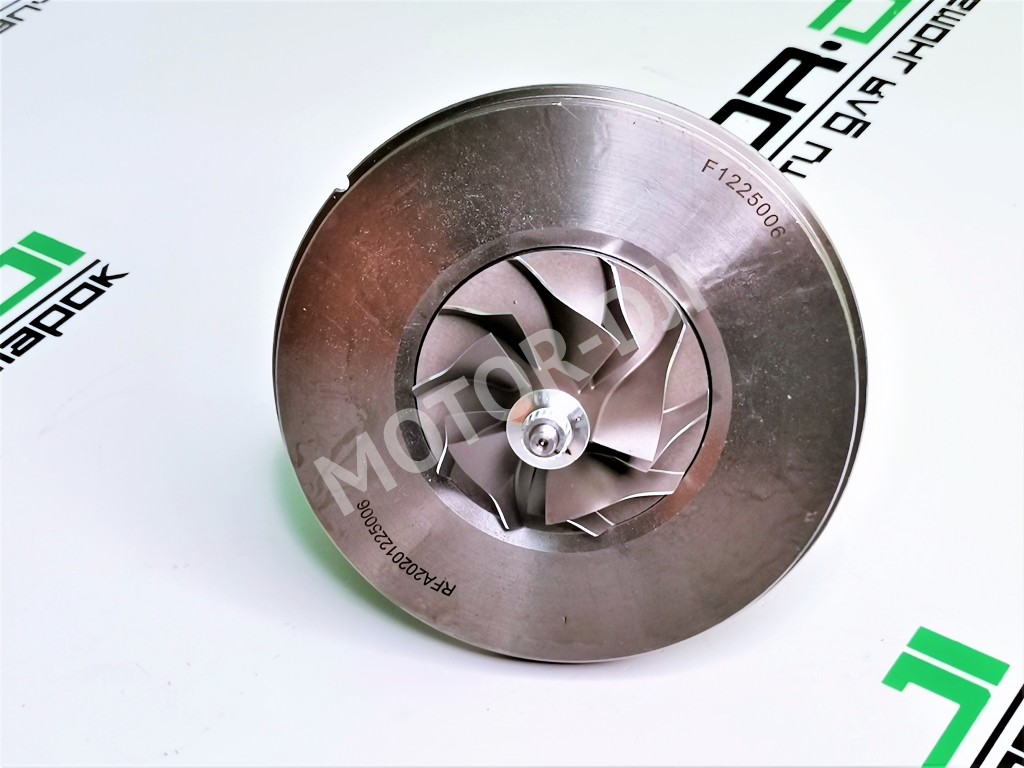

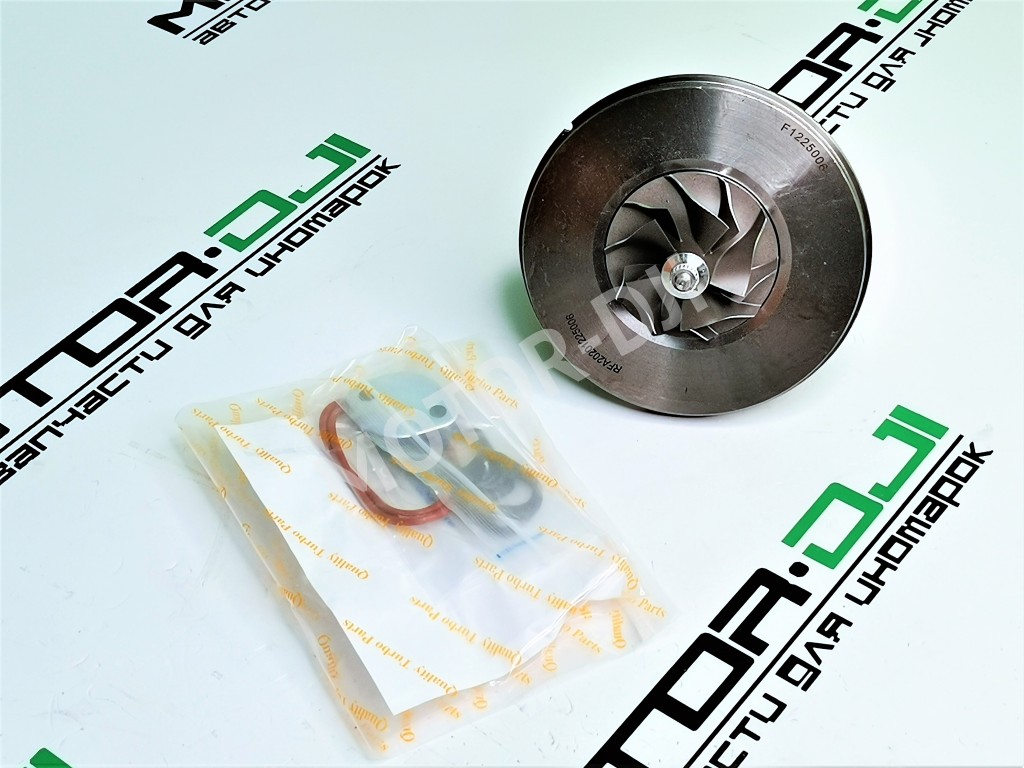

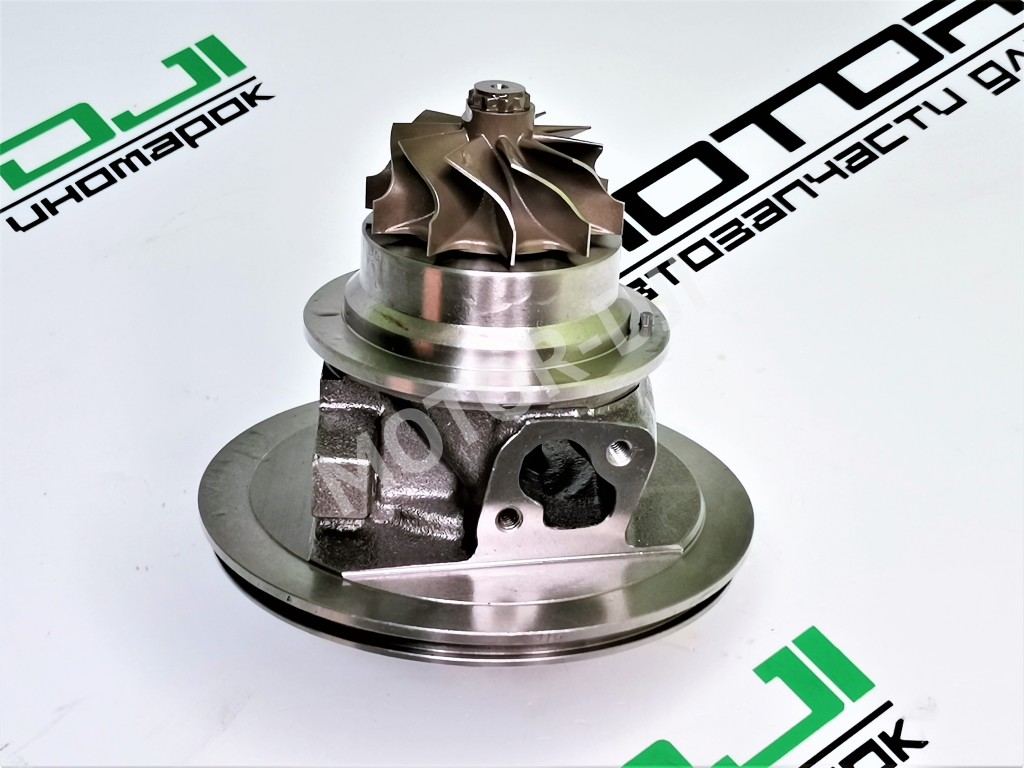

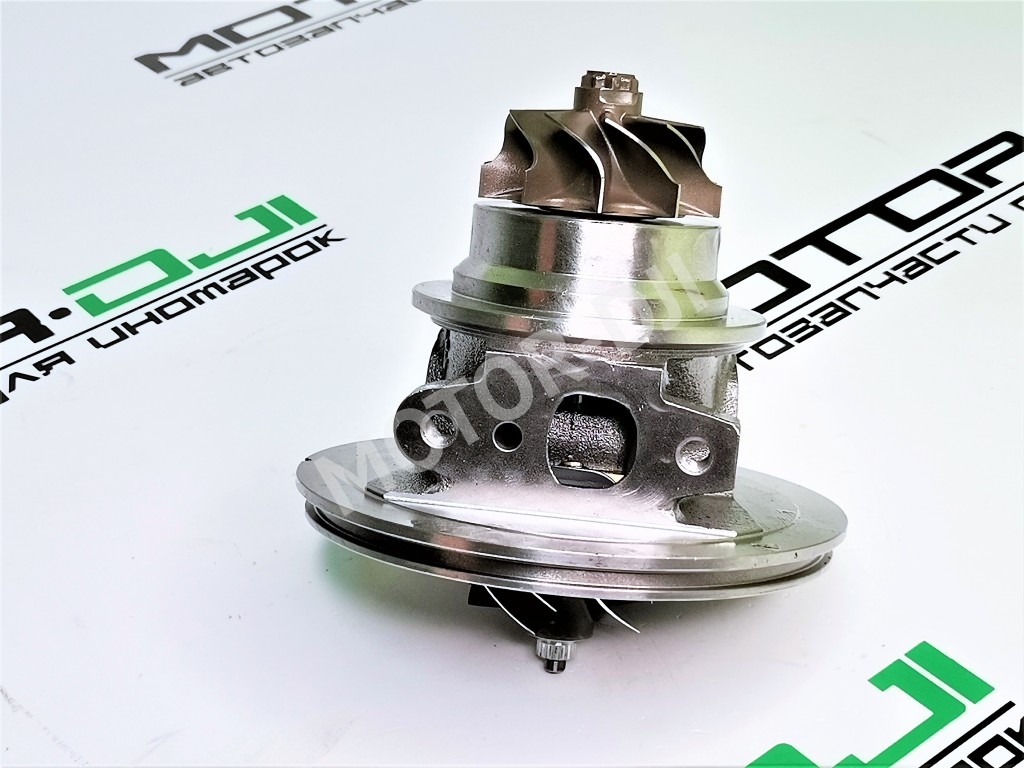

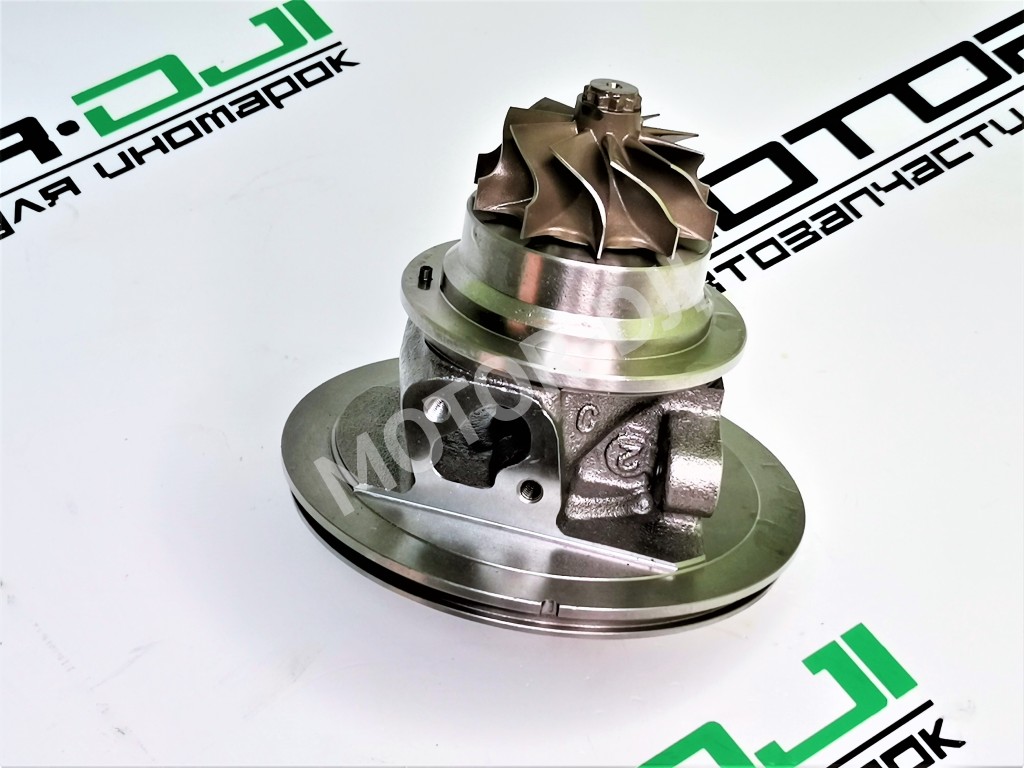

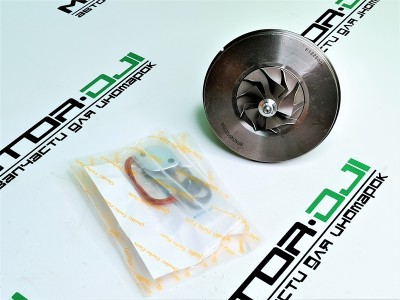

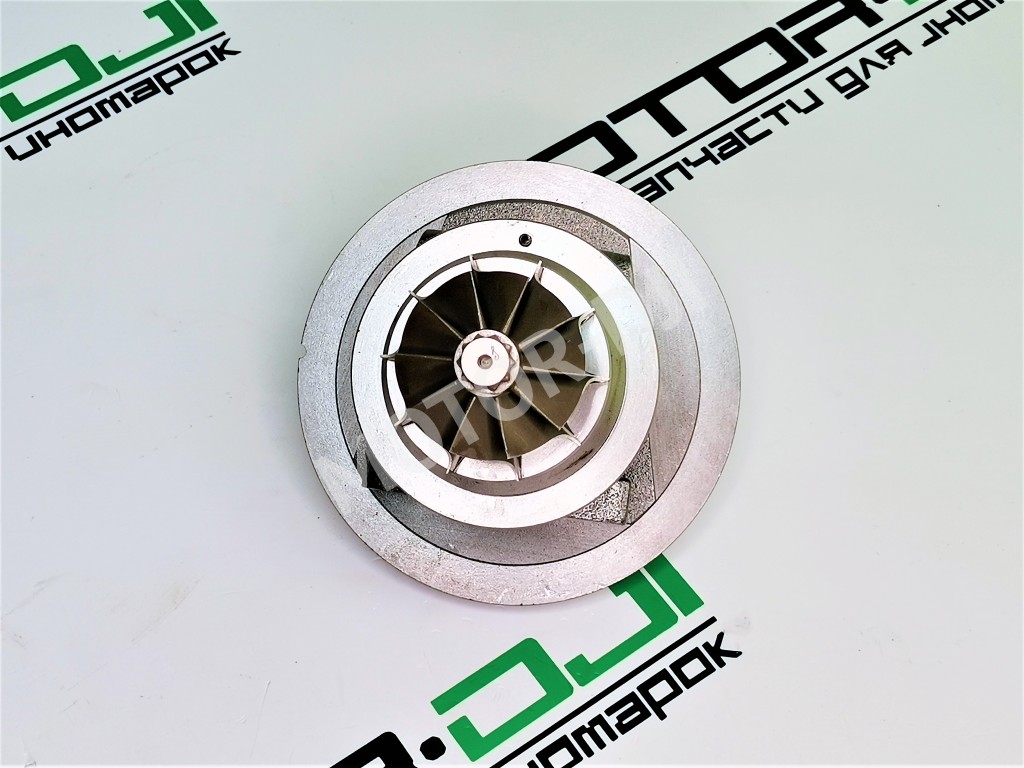

Картридж турбины Toyota 1HD-FTE Land Cruiser 100 4.2TD 204 л.с.

Что это такое

Картридж турбины — это сердцевина турбокомпрессора, собранный узел, включающий вал, крыльчатки (турбинное и компрессорное колесо), подшипниковый узел и корпус подшипников. Он предназначен для восстановления работоспособности турбины без замены всего агрегата в сборе. Для двигателя 1HD-FTE это ключевой элемент, отвечающий за повышение мощности и эффективности дизеля за счет нагнетания дополнительного воздуха в цилиндры.

Симптомы проблем

• 🔹 Повышенный расход масла и сизый дым из выхлопа: Наиболее характерный признак износа уплотнений и подшипников картриджа. Масло проникает в выпускной или впускной тракт, сгорая, образует густой сизый или синеватый дым, особенно заметный при перегазовках после работы на холостых оборотах.
• 🔹 Свист, вой или скрежет из области турбины: Появление посторонних шумов указывает на повреждение крыльчаток (контакт с корпусом) или критический износ подшипников вала. Свист часто свидетельствует о утечке воздуха или выхлопных газов из-за трещин.
• 🔹 Падение мощности и турбояма: Двигатель теряет тягу, разгон становится вялым, ощущается задержка отклика на педаль газа (турбояма). Это происходит из-за снижения эффективности нагнетания воздуха вследствие повреждения крыльчаток, повышенного люфта вала или засорения каналов картриджа.
• 🔹 Люфт вала турбокомпрессора: При механической проверке ощущается чрезмерный продольный или радиальный люфт вала с крыльчатками. Это прямой признак выработки подшипников, требующий замены картриджа.

Подходит для автомобилей

Данный картридж предназначен для турбокомпрессоров, устанавливаемых на легендарный дизельный двигатель Toyota 1HD-FTE объемом 4.2 литра (4164 см³). Этот мотор устанавливался на:

• Toyota Land Cruiser 100 (HDJ100)
• Toyota Land Cruiser 105 (HDJ105) Перед заказом рекомендуется уточнить номер старого картриджа или турбины в сборе.

Признаки замены

Замена картриджа турбины необходима при подтверждении его неисправности, а состояние корпусов (улиток) турбины и компрессора, а также актуатора (вестгейта) удовлетворительное. Основные критерии:

1. Наличие одного или нескольких симптомов из списка выше.
2. Визуальный осмотр выявил повреждение крыльчаток (сколы, погнутые лопасти).
3. Диагностика показала повышенный расход масла именно через турбокомпрессор.
4. Измеренный люфт вала превышает допустимые производителем пределы.

Преимущества

• ✔ Значительная экономия: Замена картриджа обходится в разы дешевле покупки новой или восстановленной турбины в сборе, особенно для такого мотора, как 1HD-FTE.
• ✔ Сохранение оригинальной геометрии: Использование картриджа позволяет оставить родные, идеально подогнанные корпуса (улитки), что гарантирует сохранение штатных характеристик наддува и минимизирует риски протечек.
• ✔ Качество и совместимость: Картридж Refone Auto Power разработан для соответствия оригинальным техническим параметрам, обеспечивая правильный баланс вала и надежную работу подшипниковой системы.
• ✔ Эффективное восстановление: Позволяет вернуть турбокомпрессору заводские характеристики производительности, давления наддува и ресурса, не прибегая к капитальной замене узла.

FAQ: частые вопросы

Q: Можно ли заменить только картридж, не меняя всю турбину? A: Да, это стандартная и рекомендуемая процедура восстановления, если корпуса (горячая и холодная улитки) не имеют трещин, прогара или критической эрозии, а механизм актуатора (вестгейт) исправен. Это самый рациональный способ ремонта.

Q: Что нужно проверить перед установкой нового картриджа? A: Обязательно проверьте состояние маслоподающей и сливной магистралей турбины — они должны быть чистыми, без закупорок. Проверьте работу клапана вентиляции картерных газов (PCV) и качество моторного масла. Загрязнения в системе смазки — главная причина преждевременного выхода из строя нового картриджа.

Q: Нужно ли обкатывать новый картридж после замены? A: Да, обкатка обязательна. В течение первых 500-1000 км рекомендуется избегать резких разгонов, высоких нагрузок и работы двигателя на высоких оборотах. Это необходимо для правильной приработки новых подшипников и равномерного распределения масляной пленки.

Q: Почему после замены картриджа все равно идет сизый дым? A: Если дымление не прекратилось, проблема может быть не в турбине. Источником могут быть изношенные маслосъемные колпачки или поршневые кольца двигателя. Также необходимо убедиться, что из системы удален весь остаток масла из интеркулера и впускного патрубка.

Q: Требуется ли специальный инструмент для замены? A: Для самой замены картриджа потребуется стандартный слесарный инструмент, но критически важно соблюдать момент затяжки гаек крепления картриджа и фланцев, чтобы избежать перекоса и протечек. Для балансировки в сборе с корпусами лучше обратиться к специалистам.

Советы по эксплуатации

• 📌 Используйте качественное масло: Для двигателя 1HD-FTE с турбиной всегда используйте высококачественные моторные масла, соответствующие допускам производителя, с рекомендованным классом вязкости. Своевременно меняйте масло и фильтр.
• 📌 Дайте турбине остыть: После длительной поездки, особенно под нагрузкой (буксировка, бездорожье), дайте двигателю поработать на холостых оборотах 1-2 минуты перед выключением. Это позволит турбокартриджу остыть в режиме циркуляции масла, предотвращая его закоксовывание.
• 📌 Контролируйте состояние воздушного фильтра: Попадание пыли и абразивных частиц через поврежденный фильтр быстро разрушает крыльчатку компрессора и подшипники. Регулярно проверяйте и меняйте воздушный фильтр.
• 📌 Проводите регулярную диагностику: При появлении первых косвенных признаков (небольшое падение динамики, минимальное подсасывание масла) проведите диагностику. Ремонт на ранней стадии часто позволяет избежать более серьезных затрат.

  ---

  Номера комплектующих и их аналогов для данного товара: 1720117040, MTT6497AV, MTT6497PR, sT1720117040
