Стопорная шайба турбины

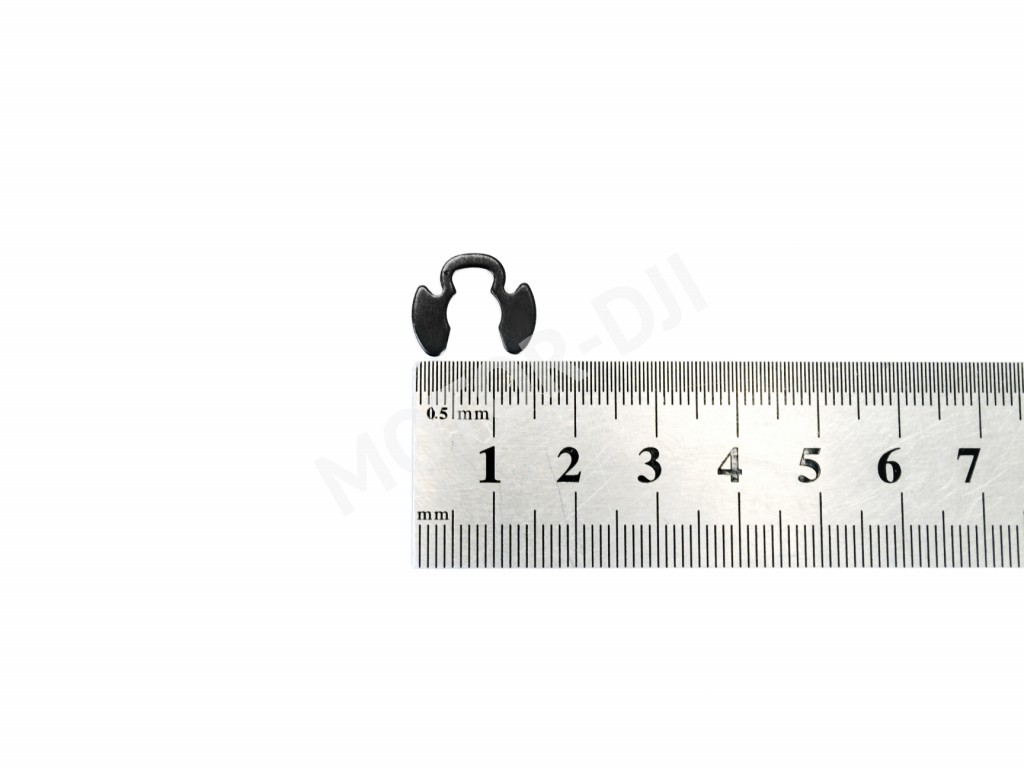

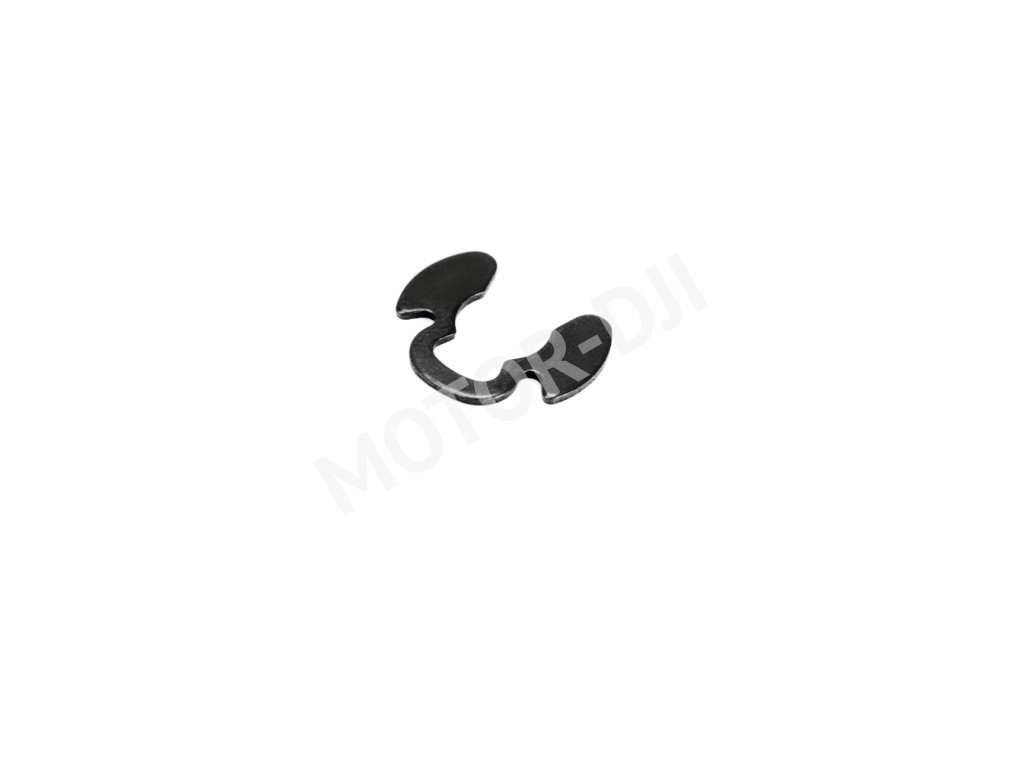

Стопорная шайба турбины RR-A8 E&E Turbo

Что это такое

Стопорная шайба турбины — это небольшое, но критически важное крепежное изделие, предназначенное для надежной фиксации вала турбокомпрессора. Она устанавливается на вал ротора и предотвращает его осевое смещение, обеспечивая точное и стабильное положение вращающейся группы относительно корпуса турбины и компрессора. Эта деталь напрямую влияет на балансировку и долговечность всего турбонагнетателя.

Симптомы проблем

• 🔹 Повышенный расход масла и дым из выхлопа: Износ или деформация стопорной шайбы может привести к нарушению герметичности уплотнений вала, в результате чего масло начнет проникать в выпускной или впускной тракт.
• 🔹 Стук или скрежет из области турбины: Ослабление фиксации вала из-за неисправной шайбы вызывает повышенные люфты, что приводит к контакту ротора с корпусом и характерным механическим звукам.
• 🔹 Падение мощности и турбояма: Нестабильное положение вала ухудшает эффективность работы крыльчаток, снижая давление наддува и производительность турбокомпрессора.
• 🔹 Неустойчивая работа двигателя и потеря наддува: Нарушение геометрии вращающегося узла может вызывать "закусывание" вала, что проявляется в рывках и неспособности турбины выйти на номинальное давление.

Подходит для автомобилей

Данная стопорная шайба RR-A8 от бренда E&E Turbo предназначена для ремонта и восстановления широкого спектра турбокомпрессоров, устанавливаемых на популярные автомобили. Она подходит для многих моделей Volkswagen, Audi, Skoda, Seat с двигателями серий 1.9 TDI (ARL, ASZ), 2.0 TDI (BKD, BMN, CBAB), а также для ряда турбин Garrett, BorgWarner и KKK.

Признаки замены

Замена стопорной шайбы является обязательной процедурой при любом капитальном ремонте турбокомпрессора, включающем замену вала, ротора или подшипников. Менять шайбу необходимо при видимых признаках износа, деформации, наличии задиров или потере упругости. Также замена требуется, если старая шайба была повреждена при демонтаже. Использование б/у или деформированной стопорной шайбы недопустимо, так как это приведет к быстрому выходу из строя отремонтированного узла.

Преимущества

• ✔ Точное соответствие OEM: Шайба RR-A8 производится с соблюдением строгих допусков и из качественной стали, что гарантирует идеальную посадку и надежную фиксацию вала турбины, как у оригинальной детали.
• ✔ Повышенная надежность и долговечность: Изготовленная из прочного материала, она устойчива к высоким температурам и механическим нагрузкам, характерным для работы турбонагнетателя, обеспечивая длительный ресурс.
• ✔ Критическая важность для балансировки: Правильно установленная новая стопорная шайба — залог сохранения точной балансировки роторной группы, что исключает вибрации и преждевременный износ подшипников.
• ✔ Необходимый компонент для ремонта: Без новой исправной стопорной шайбы качественное восстановление турбокомпрессора невозможно. Это обязательный элемент любого ремкомплекта.

FAQ: частые вопросы

Q: Можно ли использовать старую стопорную шайбу при замене картриджа турбины? A: Категорически не рекомендуется. Стопорная шайба — это одноразовое изделие. При демонтаже она деформируется и теряет свои упругие свойства. Повторная установка не обеспечит необходимого натяга, что приведет к осевому люфту вала и быстрому разрушению нового картриджа.

Q: Почему новая шайба может не становиться на свое место? A: Основные причины — несоответствие детали модели турбокомпрессора или наличие заусенцев и загрязнений на посадочном месте вала. Необходимо тщательно очистить паз на валу и убедиться в правильности подбора шайбы по каталогу. Ни в коем случае не следует ее подгибать или применять силу.

Q: Обязательно ли проводить балансировку турбины после замены этой шайбы? A: Да, обязательно. Любое вмешательство в роторную группу (вал, ротор, шайба, гайка) нарушает исходную балансировку. Сборка без последующей динамической балансировки на специальном станке приведет к сильным вибрациям, износу подшипников и выходу турбокомпрессора из строя в кратчайшие сроки.

Q: Чем грозит установка неоригинальной или низкокачественной стопорной шайбы? A: Это прямой риск для всей турбины. Низкокачественная шайба может быть изготовлена из мягкого металла, который быстро сработается, или иметь неправильную толщину/диаметр. Это вызовет осевой люфт вала, разрушение уплотнений и подшипников, а в итоге — полный отказ турбокомпрессора и необходимость нового, более дорогого ремонта.

Q: Нужно ли использовать фиксатор резьбы при затяжке гайки турбины поверх этой шайбы? A: Как правило, нет. Основную роль в предотвращении самооткручивания играет правильная стопорная шайба и момент затяжки. Использование фиксатора резьбы не требуется и может быть запрещено производителем турбокомпрессора, так как химические составы могут повлиять на балансировку. Главное — затянуть гайку с рекомендуемым моментом и правильно отогнуть усики шайбы.

Советы по эксплуатации

• 📌 Используйте только новые детали: При сборке турбокомпрессора всегда устанавливайте новую стопорную шайбу из качественного ремкомплекта. Экономия на этой недорогой детали может обернуться catastrophic failure всей системы.
• 📌 Соблюдайте чистоту: Перед установкой тщательно очистите паз на валу турбины от любых загрязнений, старого масла и нагара. Даже мельчайшая частица может помешать правильной посадке шайбы.
• 📌 Контролируйте момент затяжки: Затягивайте гайку крепления ротора строго с моментом, указанным производителем турбокомпрессора. Недо- или перетяжка нарушит фиксацию и балансировку.
• 📌 Правильно отгибайте усики: После затяжки гайки аккуратно отогните один из усиков шайбы на грань гайки. Это надежно зафиксирует соединение от самопроизвольного откручивания под действием вибраций.
