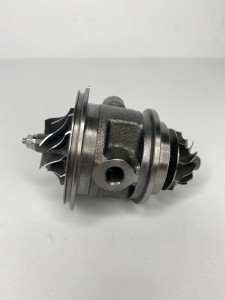

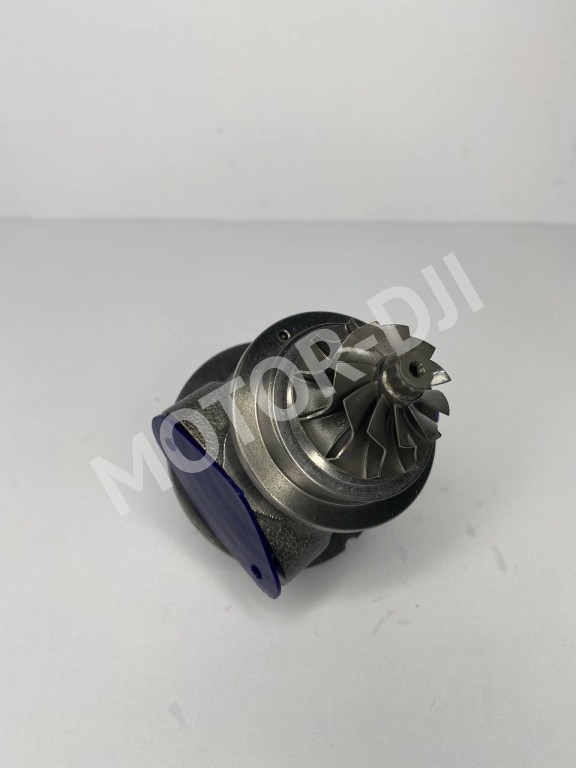

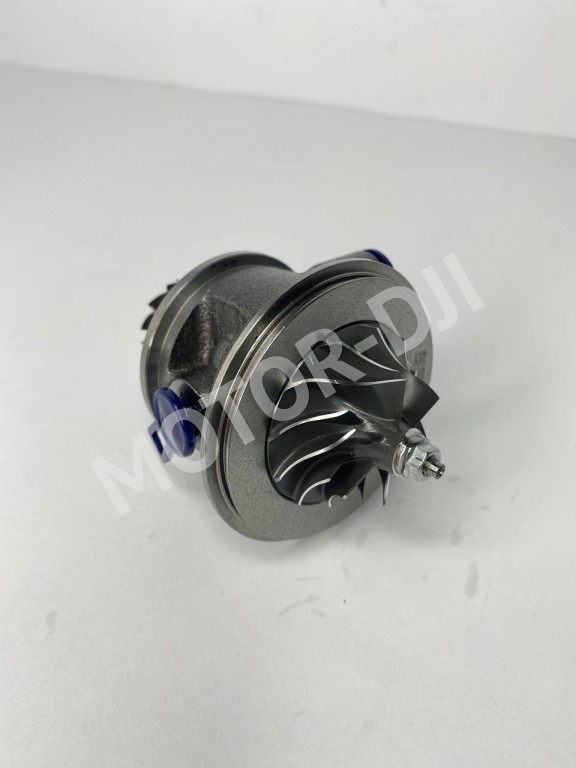

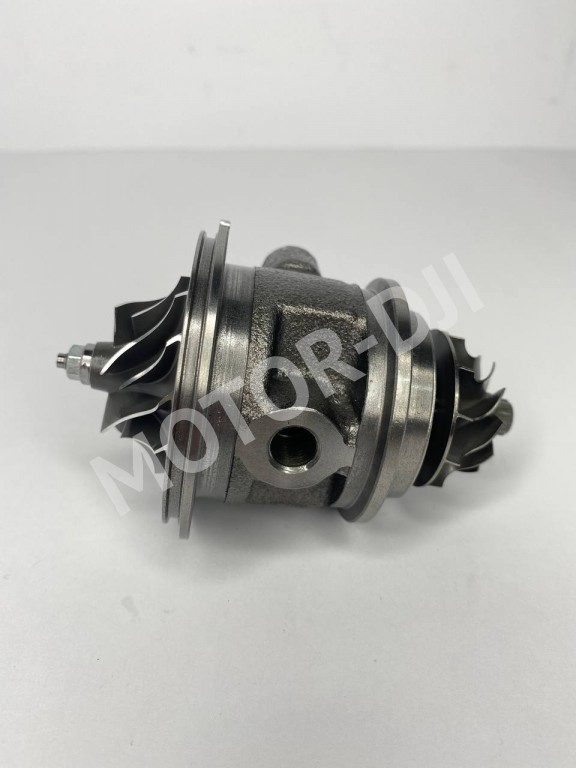

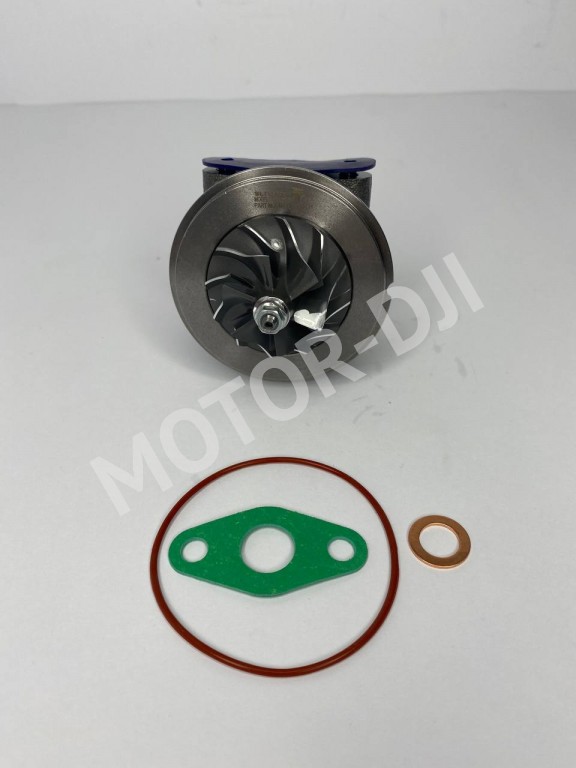

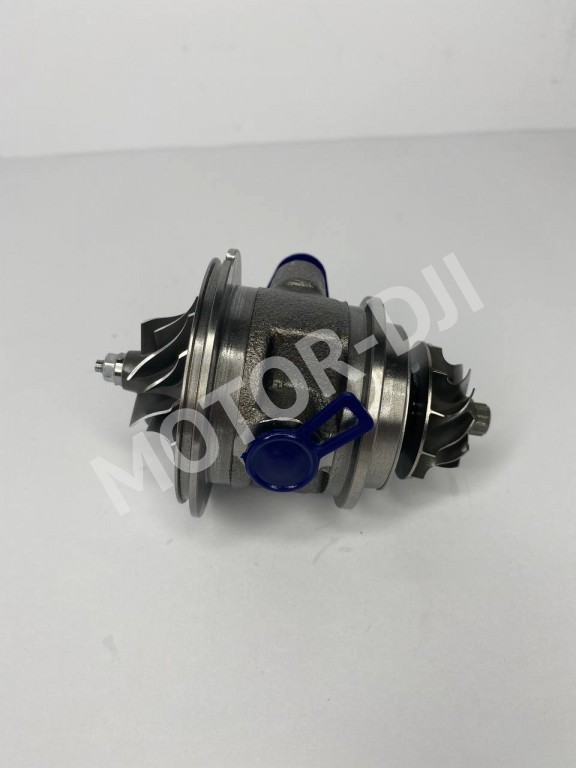

Картридж турбины D4FC Hyundai i20, i30, Ceed 1.4D

Картридж турбины D4FC для Hyundai i20, i30, KIA Ceed, Pro Ceed, Venga 1.4CRDi 75-90 л.с. 2008-

Что это такое

Картридж турбины — это центральная часть турбокомпрессора, представляющая собой полностью готовый к установке вращающийся модуль. Он включает в себя турбинный и компрессорный колеса, установленные на общем валу, а также подшипниковый узел и масляные уплотнения. Это решение позволяет восстановить работоспособность турбины без замены всего дорогостоящего агрегата. Картридж устанавливается в ваш существующий корпус турбокомпрессора, что делает ремонт экономичным и эффективным.

Симптомы проблем

• 🔹 Падение мощности и медленный разгон: Двигатель не достигает привычной мощности, автомобиль «тупит» при разгоне, особенно на средних и высоких оборотах. Это прямое следствие снижения эффективного давления наддува.
• 🔹 Черный или сизый дым из выхлопной трубы: Из-за недостатка воздуха (сниженного давления наддува) или проблем с уплотнениями происходит неполное сгорание топлива, что приводит к обильному выбросу дыма, особенно под нагрузкой.
• 🔹 Увеличенный расход масла и его запах: Повреждение масляных уплотнений на валу картриджа приводит к утечке масла либо в сторону компрессора (масло попадает в систему впуска), либо в сторону турбины (масло сгорает в двигателе). Это вызывает повышенный расход масла и характерный запах гари из выхлопа или воздушного фильтра.
• 🔹 Необычный шум от турбины: Появление свиста, скрежета или шелеста из области турбокомпрессора может указывать на повреждение колес, износ подшипников или дисбаланс вала.
• 🔹 Затрудненный запуск или неустойчивая работа двигателя: В случаях сильной утечки масла в систему впуска может замасливаться воздушный фильтр и дроссель, что влияет на качество смеси и работу двигателя.

Подходит для автомобилей

Картридж предназначен для замены в турбокомпрессорах двигателей 1.4 CRDi (D4FC) с мощностью 75-90 л.с., устанавливаемых на следующие модели:

• HYUNDAI i20 (2008-2014)
• HYUNDAI i30 (2007-2012)
• KIA Ceed (2006-2012)
• KIA Pro Ceed (2007-2012)
• KIA Venga (2009-2019)

Признаки замены

Картридж турбины требует замены при подтверждении его внутренней неисправности, а не повреждения внешних элементов (корпуса, патрубков, актуатора). Основные критерии:

1. Диагностирован износ подшипников или повреждение колес: При разборке турбины обнаружен значительный люфт вала, задиры на подшипниках, сколы или деформация лопаток турбинного или компрессорного колеса.
2. Проблемы с уплотнениями: Наличие следов масла в корпусе компрессора или турбины, не связанных с проблемами системы подачи масла.
3. Механический шум и вибрация: Шум исходит именно от внутреннего узла, а внешние соединения и актуатор проверены и исправны.
4. Экономическая целесообразность: Корпус турбокомпрессора в хорошем состоянии, и полная замены всего агрегата не требуется.

Преимущества

• ✔ Значительная экономия: Замена картриджа обходится значительно дешевле покупки нового или восстановленного турбокомпрессора в сборе, так как используются ваши исправные корпуса и элементы управления (актуатор, фланцы).
• ✔ Сохранение оригинальной геометрии: Картридж SLTurbo точно соответствует оригинальным параметрам, что гарантирует сохранение штатных характеристик наддува и отсутствие проблем с совместимостью.
• ✔ Качество и надежность: Картридж является полностью готовым восстановленным модулем с новым подшипниковым узлом и уплотнениями, что обеспечивает ресурс, сопоставимый с новым агрегатом.
• ✔ Экологичность решения: Ремонт путем замены картриджа позволяет избежать утилизации всего корпуса турбины, что является более рациональным подходом.

FAQ: частные вопросы

Q: Можно ли установить этот картридж самостоятельно, без специалистов? A: Нет, установка картриджа турбины — сложная процедура, требующая специального оборудования, навыков и точности. Необходимо правильно разобрать турбокомпрессор, установить новый картридж с соблюдением всех допусков, провести балансировку (если требуется) и собрать агрегат. Неправильная установка приведет к мгновенному выходу из строя. Рекомендуется доверить работу профессиональным мастерским по ремонту турбин.

Q: Что нужно проверить или купить дополнительно перед заменой картриджа? A: Перед заменой необходимо убедиться, что корпус турбины (улитки), актуатор (привод регулировки давления) и все подводящие патрубки (воздушные и масляные) исправны. Также крайне важно проверить состояние системы подачи масла к турбине (чистоту каналов, давление) и системы впуска/выпуска. Часто рекомендуют заменять масло и фильтры после ремонта турбины.

Q: После замены картридга потребуется ли дополнительная балансировка? A: Качественный готовый картридж, такой как SLTurbo, поступает в продажу уже в сбалансированном состоянии. Однако некоторые мастерские после установки картриджа в конкретный корпус выполняют финальную балансировку всего собранного агрегата (картридж + корпус) на станке для достижения идеальных параметров и максимального ресурса. Это рекомендованная, но не всегда обязательная процедура.

Q: Почему картридж может не решить проблему, если симптомы были похожи? A: Если после замены картридга проблемы (падение мощности, дым) остались, значит причина была не в нем. Необходимо проверить другие элементы системы наддува: актуатор и его систему управления (VNT механизм), все воздушные соединения (трещины, неплотности), интеркулер, датчики давления (MAP), а также систему EGR и топливную аппаратуру. Турбина — лишь часть сложной системы.

Q: Какой ресурс у нового картриджа? A: При правильной установке в исправный корпус и обеспечении корректной работы системы смазки и подачи чистого воздуха, ресурс картриджа может составлять 100-150 тысяч километров и более, что сопоставимо с ресурсом оригинальной турбины. Ключевое условие — отсутствие внешних причин для повышенного износа (грязь в масле, посторонние предметы во впуске/выпуске).

Советы по эксплуатации

• 📌 Диагностика перед ремонтом: Прежде чем покупать картридж, обязательно проведите профессиональную диагностику турбокомпрессора в сборе. Это подтвердит, что проблема именно внутри картриджа, а не в актуаторе, геометрии корпуса или подводящих системах.
• 📌 Чистота — залог долгой жизни: После установки нового картриджа убедитесь, что система подачи масла чиста, и используйте свежее качественное масло, рекомендованное для двигателей с турбонаддувом. Также проверьте чистоту воздушного фильтра и всей впускной магистрали.
• 📌 Правильный запуск и остановка: Для продления жизни турбины, особенно после замены картриджа, избегайте резких нагрузок на холодном двигателе. Также старайтесь не глушить двигатель сразу после высокой нагрузки (например, после длительной езды по трассе). Дайте ему поработать на холостых ходу 1-2 минуты для охлаждения и равномерного распределения масла.
• 📌 Контроль уровня и качества масла: Регулярно проверяйте уровень и состояние моторного масла. Его недостаток или загрязнение являются главными причинами преждевременного износа подшипников турбокомпрессора.
