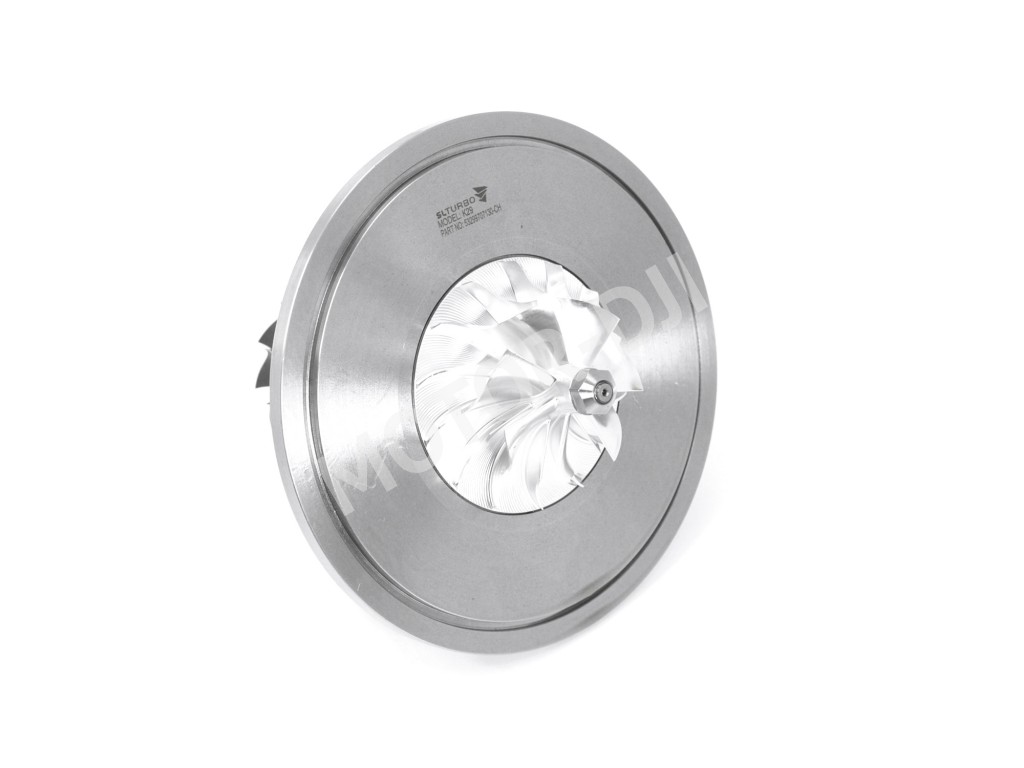

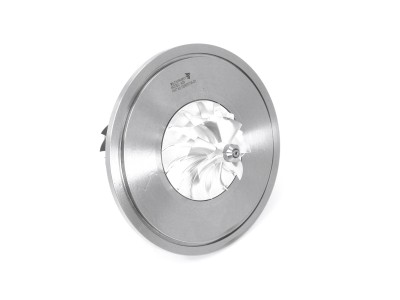

Картридж турбины MAN (TGS / TGA / TGX) 10.5L , 12.0 L 310 - 440 л.с

Картридж турбины MAN (TGS / TGA / TGX) 10.5L, 12.0L 310 - 440 л.с.

Что это такое

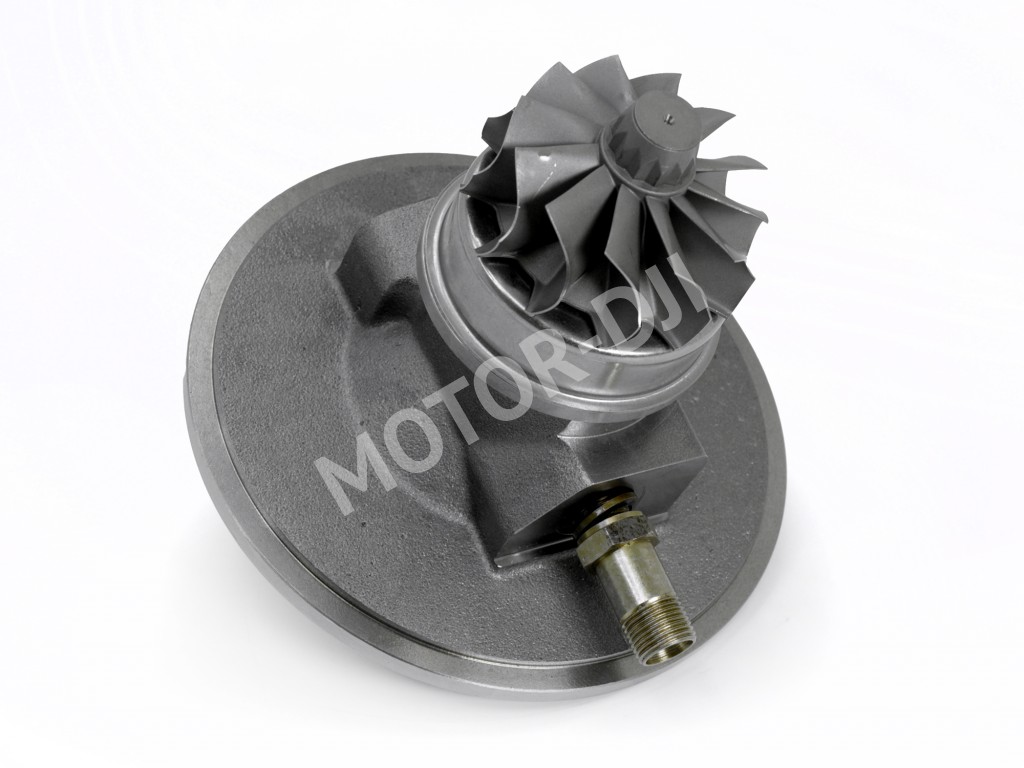

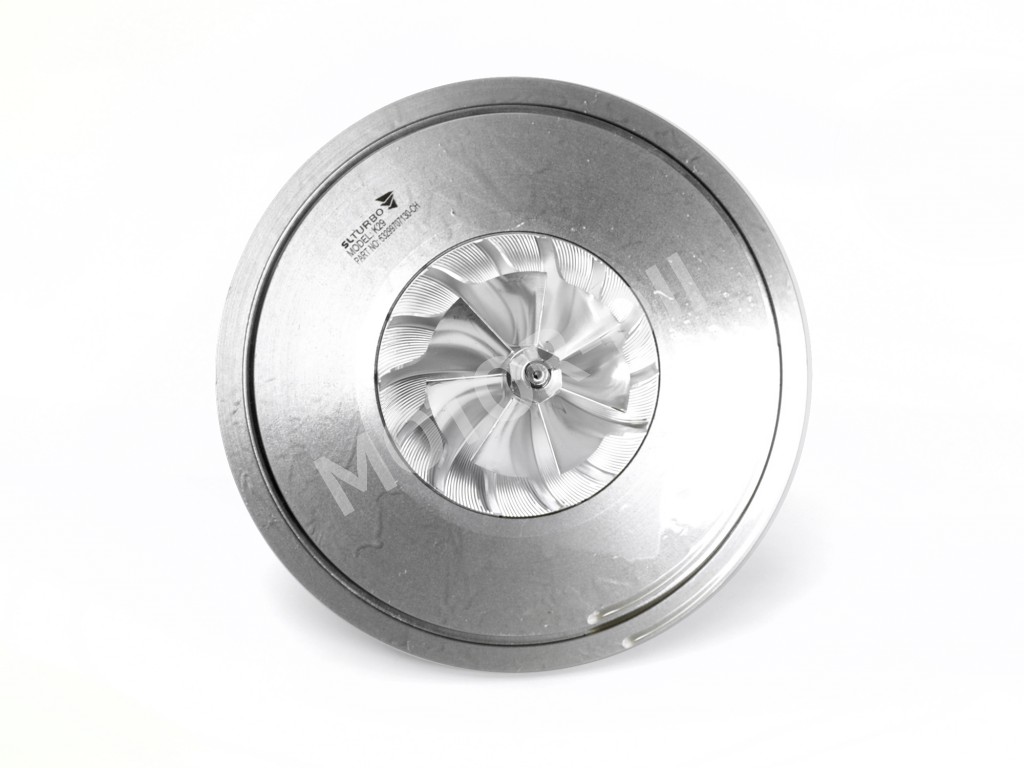

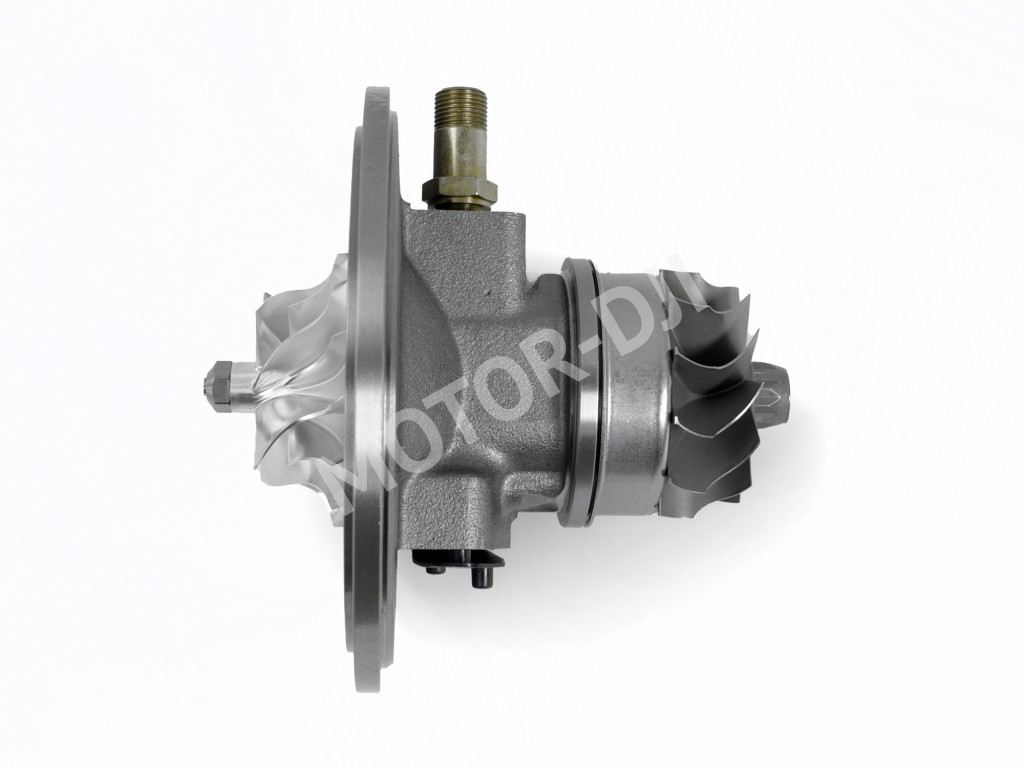

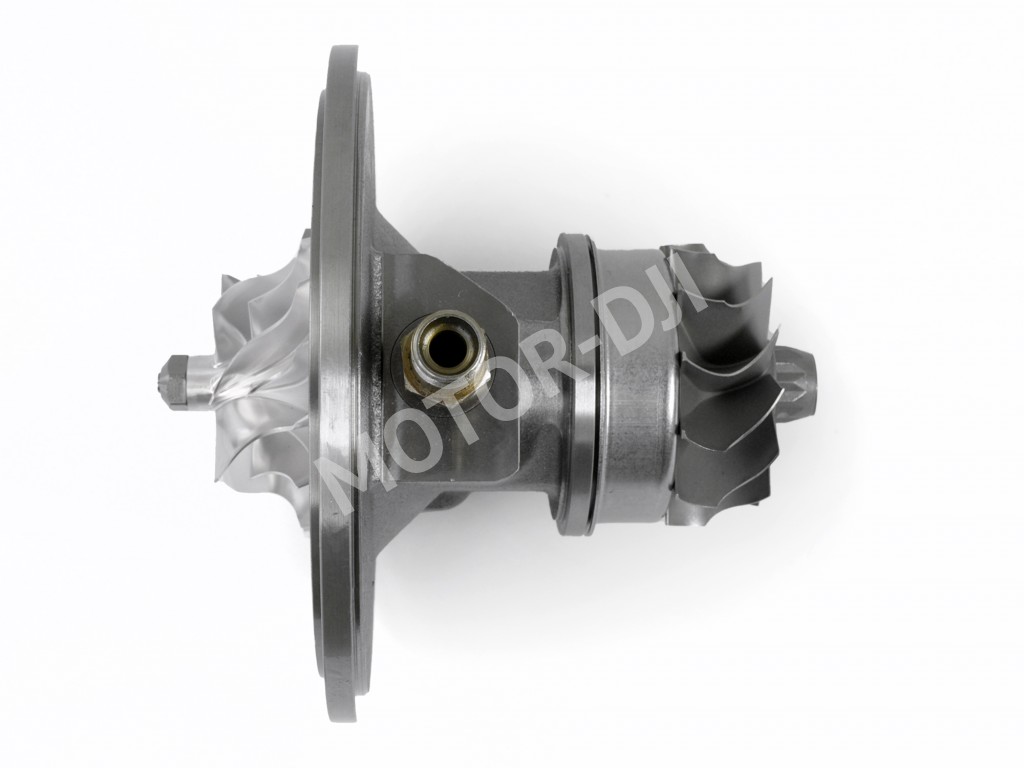

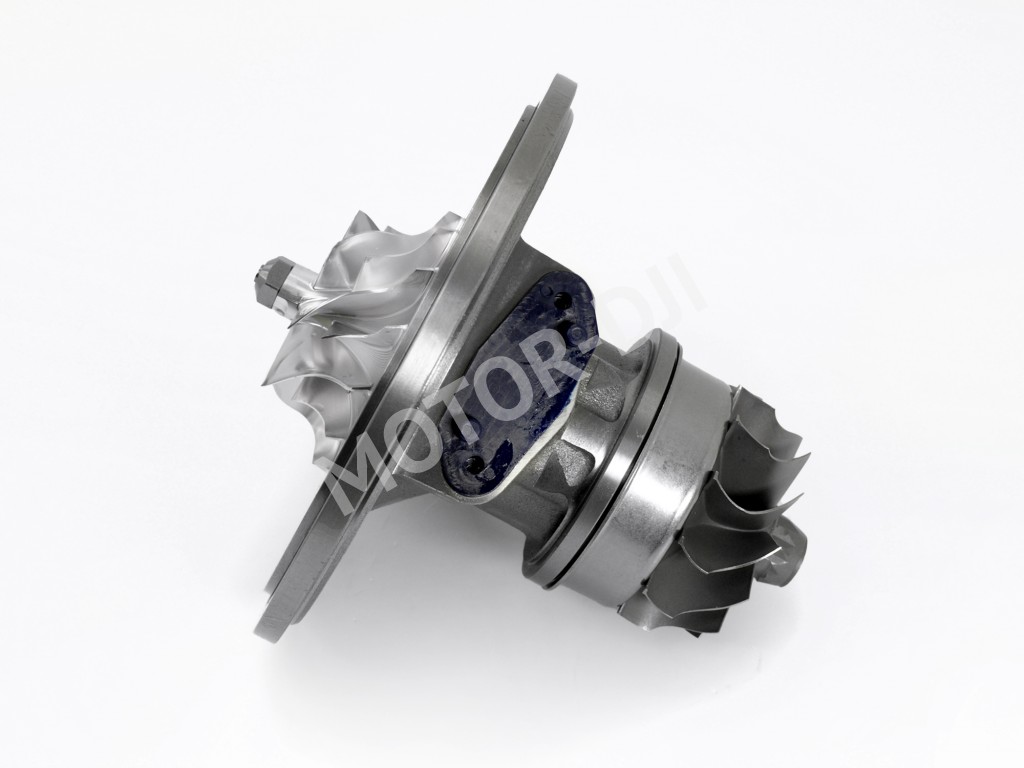

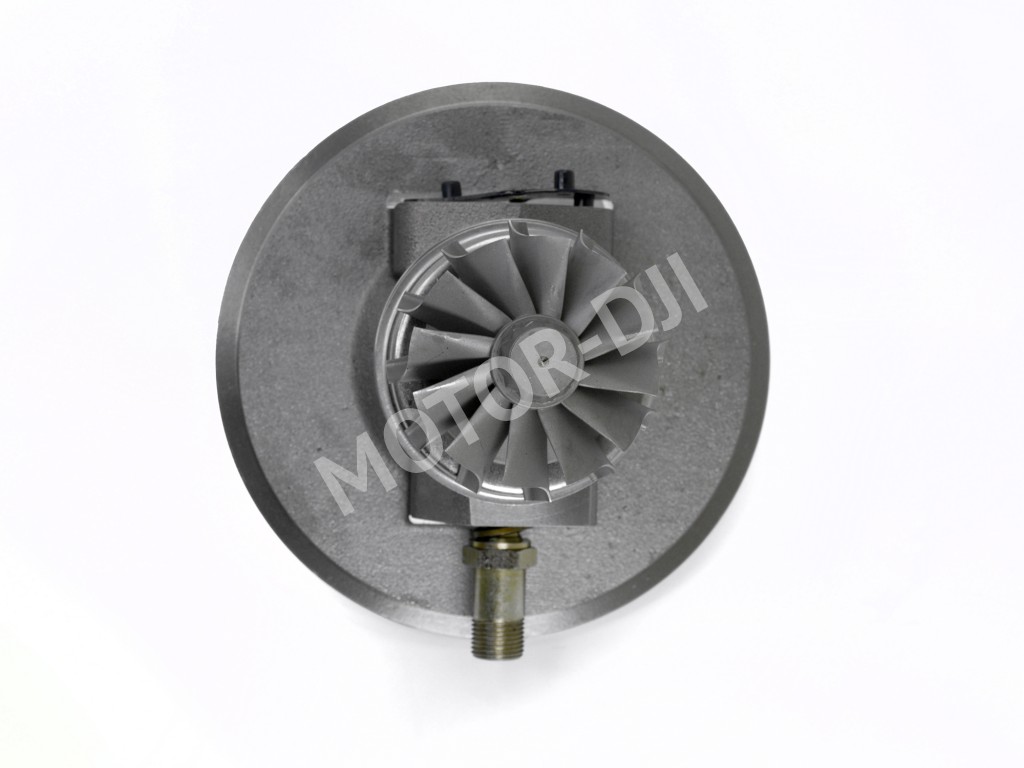

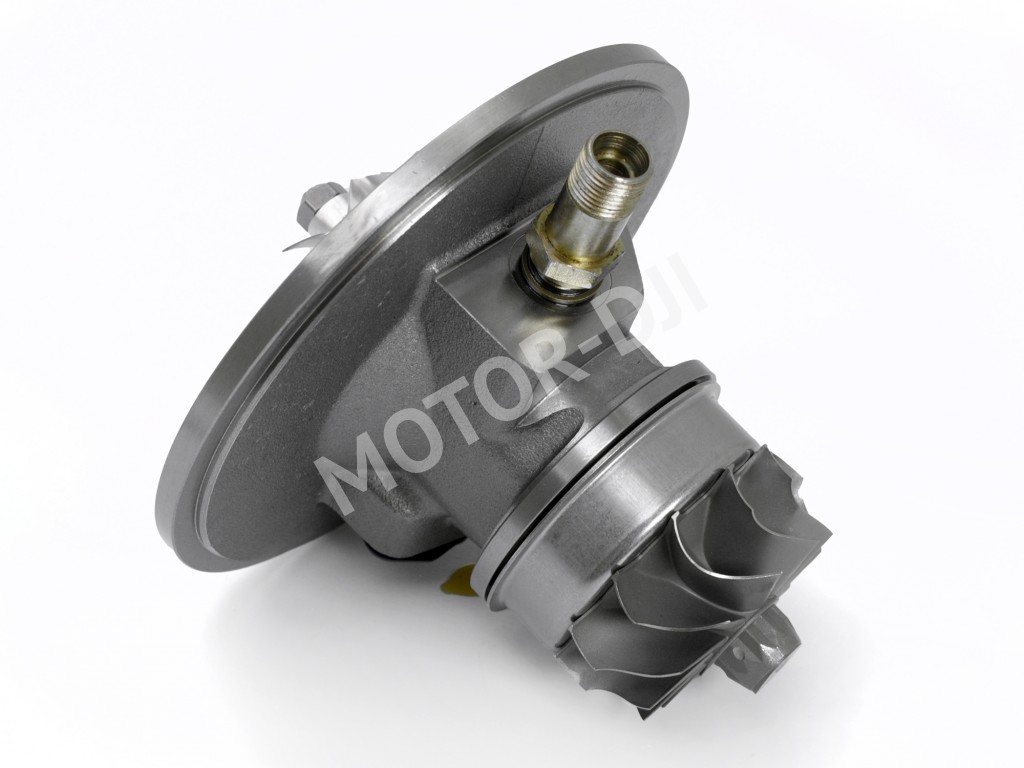

Картридж турбины — это сердцевина турбокомпрессора, полностью собранный узел, включающий вал с крыльчатками, подшипники скольжения, уплотнения и корпус подшипников. Он предназначен для замены изношенной центральной части турбины без необходимости менять корпуса (улитки), что значительно удешевляет и ускоряет ремонт. Устанавливается в турбокомпрессоры грузовых автомобилей MAN серий TGS, TGA и TGX с двигателями объемом 10.5 и 12.0 литров мощностью от 310 до 440 лошадиных сил, восстанавливая оптимальное давление наддува и эффективность двигателя.

Симптомы проблем

Признаки неисправности картриджа или турбокомпрессора в сборе:

• 🔹 Падение мощности и «турбояма»: Автомобиль плохо тянет, особенно при разгоне, ощущается задержка отклика на педаль газа. Двигатель не развивает полную мощность.
• 🔹 Повышенный расход масла и дымность: Из выхлопной трубы наблюдается сизый или синий дым, особенно под нагрузкой или на холостых оборотах после остановки. Это указывает на попадание масла в выпускной или впускной тракт через изношенные уплотнения вала.
• 🔹 Шумы от турбокомпрессора: Появление свиста, воя или скрежета со стороны турбины. Свист часто говорит об утечке воздуха или газов, а скрежет — о механическом контакте крыльчаток о корпус из-за износа подшипников.
• 🔹 Повышенный расход топлива: Двигатель работает неэффективно из-за недостаточного давления наддува, что компенсируется увеличением подачи топлива для поддержания мощности.

Подходит для автомобилей

Данный картридж предназначен для турбокомпрессоров грузовых автомобилей MAN TGS, TGA, TGX с рядными 6-цилиндровыми дизельными двигателями:

• D2676 объемом 10.5 л.
• D2840, D2842, D2848 объемом 12.0 л. Мощность силовых агрегатов: 310, 340, 360, 380, 400, 440 л.с. Рекомендуется сверять OEM-номер и визуально сравнивать старую деталь с новой перед покупкой.

Признаки замены

Замена картриджа турбины необходима при подтверждении его неисправности. Ключевые критерии:

1. Выработка в подшипниковом узле: Осевой и радиальный люфт вала турбины превышает допустимые нормы (обычно более 0.1-0.2 мм), что определяется при ручной проверке после снятия патрубков.
2. Механические повреждения: Задиры на валу или посадочных местах подшипников, сколы или деформация крыльчаток компрессора или турбины.
3. Масляный течь: Критический износ маслосъемных колец и уплотнений, приводящий к постоянному угару масла и закоксовыванию системы.
4. Неустранимая потеря производительности: После проверки и исключения других причин (засорение воздушного фильтра, межcooler’а, проблемы с топливной системой или системой EGR) давление наддува остается низким.

Преимущества

• ✔ Экономия до 70% от стоимости новой турбины: Основное преимущество картриджа. Вы меняете только изношенный узел, сохраняя оригинальные чугунные или алюминиевые корпуса, что делает ремонт турбокомпрессора финансово выгодным.

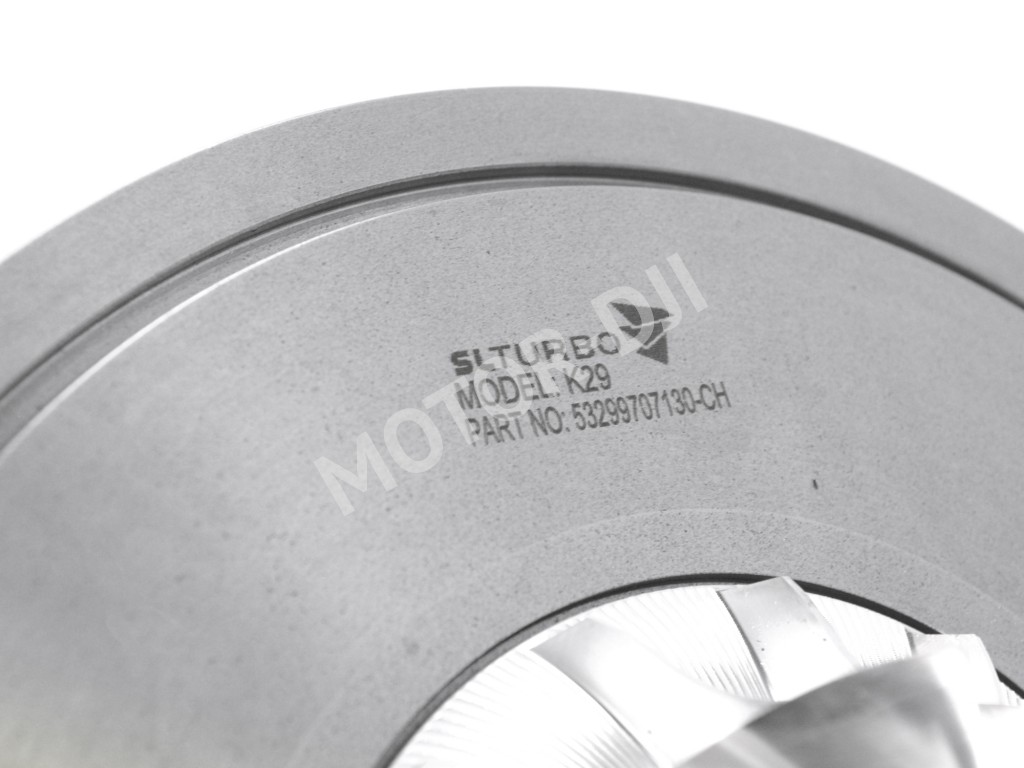

• ✔ Качество и совместимость SLTurbo: Картридж от проверенного производителя SLTurbo изготовлен с соблюдением строгих допусков. Он является точной механической копией оригинала, что гарантирует правильную установку и работу.
• ✔ Быстрое восстановление тяговых характеристик: Правильно установленный картридж полностью восстанавливает заводские параметры давления наддува, возвращая двигателю мощность, эластичность и снижая расход топлива.
• ✔ Длительный ресурс: При условии правильного монтажа и исправности системы смазки двигателя, новый качественный картридж отрабатывает срок службы, сопоставимый с оригинальной деталью.

FAQ: частые вопросы

Q: Можно ли установить этот картридж самостоятельно, в гараже? A: Теоретически можно, но мы настоятельно не рекомендуем делать это без специального оборудования и опыта. Процедура требует чистоты, точного соблюдения момента затяжки центрального болта, правильной балансировки вала в сборе и проверки всех подводящих магистралей. Неправильная установка — основная причина мгновенного выхода нового картриджа из строя. Лучше доверить работу специалистам по ремонту турбин.

Q: Почему после замены картриджа все равно идет сизый дым? A: Сизый дым после замены может указывать на несколько причин: 1) Не до конца прогорело масло, скопившееся в выпускном тракте до ремонта — должно пройти через 10-20 км пробега. 2) Проблемы с другими системами двигателя: изношенные маслосъемные колпачки или кольца поршней, неисправная система вентиляции картера (КВКГ). 3) Неправильная установка картриджа или повреждение новых уплотнений при монтаже.

Q: Обязательно ли менять масло и фильтр после замены картриджа? A: Да, это обязательная процедура. При выходе турбины из строя в масляную систему часто попадает металлическая стружка и продукты износа. Чтобы защитить новый картридж и двигатель, необходимо заменить масло и масляный фильтр, а также промыть или заменить маслопровод, подающий масло к турбокомпрессору.

Q: Что будет, если продолжать ездить с неисправной турбиной? A: Эксплуатация с неисправным турбокомпрессором опасна. Это приводит к прогрессирующему износу двигателя (масло в цилиндрах ухудшает смазку и может вызвать прогар), резкому росту расхода топлива и масла, а в конечном итоге — к полному разрушению турбины. Осколки крыльчаток могут попасть в двигатель, что выльется в капитальный ремонт.

Q: Нужно ли как-то обкатывать турбину после замены картриджа? A: Да, первые 500-1000 км рекомендуется щадящий режим эксплуатации. Избегайте резких разгонов и работы на максимальных оборотах и нагрузках. Это необходимо для того, чтобы новые подшипники и уплотнения правильно приработались, а масляная пленка стабильно формировалась на всех поверхностях.

Советы по эксплуатации

• 📌 Диагностируйте причину выхода из строя старой турбины: Перед заменой картриджа критически важно понять, что привело к поломке. Проверьте чистоту и проходимость маслопровода, качество масла и фильтров, работу системы вентиляции картера. Установка новой детали без устранения первопричины приведет к повторной поломке.
• 📌 Используйте только рекомендованные масла: Для дизельных двигателей с турбонаддувом применяйте высококачественные масла, соответствующие допускам MAN (например, M 3477, M 3277), с нужной вязкостью. Масло — единственный источник смазки и охлаждения для подшипников картриджа.
• 📌 Дайте турбине остыть после нагрузки: После длительной поездки, особенно с нагрузкой, не глушите двигатель сразу. Дайте ему поработать на холостых оборотах 2-3 минуты. Это позволит турбине остыть в режиме циркуляции масла и избежать его коксования внутри горячего картриджа.
• 📌 Следите за состоянием воздушного фильтра: Загрязненный фильтр создает разрежение на впуске, заставляя турбокомпрессор работать с повышенной нагрузкой для создания нужного давления, а также увеличивает риск попадания абразивной пыли на крыльчатку и подшипники. Меняйте фильтр своевременно.

  ---

  Номера комплектующих и их аналогов для данного товара: 53299707130, 228TC17916000, 228TM17637000, 51091007629, 51091007761, 51091007925, 51091009761, 51091009925, 51091017025, 53299707109, 53299707116, 53299707122, 53299707131, 53299887109, 53299887109REP, 53299887113, 53299887116, 53299887116REP, 53299887121, 53299887122, 53299887122REP, 53299887130, 53299887131, 53299887131REP, 53299907131, 702N10183Z, 8873935004Y, 8B29100E72, MTK0005NR, MTK0005PR, MTK1468NM, MTK1793BH, MTK1793NM, MTK1793SL, MTK1878GR, MTK1878NM, MTK1878NR, MTK1878PR, MTK1878SL, MTK1878WA, TBS1062
