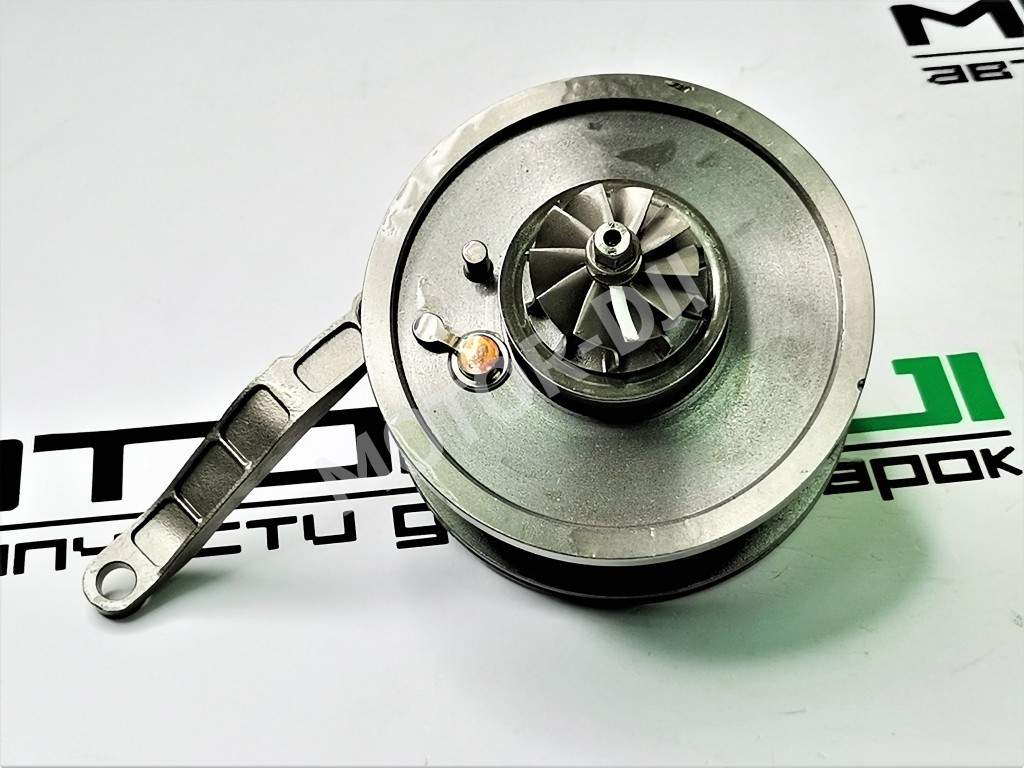

Картридж турбины BMW X1, X5 N47D20 2.0

Картридж турбины BMW 1/2/3/5/X1/X5 N47D20 2.0TD 111-118 л.с. (2009-)

Что это такое

Картридж турбины — это сердцевина турбокомпрессора, собранный узел, включающий вал, крыльчатки (турбинное и компрессорное колесо), подшипниковый узел и систему уплотнений. Он предназначен для восстановления работоспособности турбины без замены всего агрегата в сборе с улитками. Устанавливается в корпус вашей оригинальной турбины, что позволяет значительно сэкономить по сравнению с покупкой новой или восстановленной турбины в сборе.

Симптомы проблем

• 🔹 Повышенный расход масла и сизый дым из выхлопа: Износ уплотнений (маслосъемных колец) картриджа приводит к проникновению моторного масла во впускной или выпускной тракт, где оно сгорает, образуя характерный сизый или синий дым, особенно на переходных режимах и после долгой стоянки.
• 🔹 Свист, вой или скрежет из области турбины: Появление посторонних шумов часто связано с износом или повреждением подшипникового узла, что приводит к увеличению зазоров и дисбалансу вала. Контакт крыльчаток о корпус также может вызывать скрежещущие звуки.
• 🔹 Падение мощности и турбояма: Износ подшипников и увеличенные зазоры не позволяют турбине эффективно раскручиваться, что снижает давление наддува. Двигатель теряет тягу, разгон становится вялым, ощущается провал при нажатии на педаль газа (турбояма).
• 🔹 Люфт вала турбокомпрессора: При механической проверке (сняв патрубки) ощущается заметный продольный и/или радиальный люфт вала с крыльчатками. Небольшой радиальный люфт допустим, но если он значительный или есть продольный люфт — картридж требует замены.

Подходит для автомобилей

Данный картридж SLTurbo предназначен для восстановления турбокомпрессоров, установленных на популярные дизельные двигатели BMW серии N47D20 объемом 2.0 литра. Он подходит для широкого спектра моделей, выпущенных с 2009 года:

• BMW 1-Series (E81, E82, E87, E88): 116d, 118d (мощностью 111-118 л.с.)
• BMW 3-Series (E90, E91, E92, E93): 316d, 318d
• BMW 5-Series (F10, F11): 518d
• BMW X1 (E84): sDrive18d, xDrive18d
• BMW X5 (E70): X5 xDrive18d

Признаки замены

Картридж турбины подлежит замене при подтвержденном износе его внутренних компонентов, когда корпуса (улитки) турбины не имеют механических повреждений. Ключевые признаки:

1. Наличие одного или нескольких симптомов из списка выше (дым, шум, потеря мощности).
2. Подтвержденный диагноз, исключающий другие причины (например, проблемы с интеркулером, патрубками или системой вентиляции картера).
3. Визуальный осмотр снятой турбины показывает, что турбинное и компрессорное колеса не имеют сколов и серьезных задиров о корпус, а сами корпуса целы.
4. Замеры давления наддува показывают его значительное падение относительно нормы.

Преимущества

• ✔ Значительная экономия: Замена картриджа обходится в разы дешевле покупки новой оригинальной турбины или даже качественного восстановленного агрегата в сборе.
• ✔ Сохранение оригинальной геометрии: Вы используете родные, уже приработанные корпуса (улитки), что гарантирует идеальное посадочное место и отсутствие проблем с совместимостью фланцев и патрубков.
• ✔ Качество SLTurbo: Картриджи SLTurbo производятся с использованием современных материалов и на точном оборудовании, что обеспечивает балансировку вала в сборе и долгий срок службы восстановленного турбокомпрессора.
• ✔ Экологичность: Ремонт путем замены картриджа соответствует принципам рационального использования ресурсов, так как позволяет повторно использовать основные металлические компоненты — корпуса.

FAQ: частые вопросы

Q: Чем замена картриджа лучше покупки восстановленной турбины в сборе? A: Главное преимущество — вы точно знаете, что используете свои, проверенные корпуса. При покупке турбины в сборе "бу" есть риск получить агрегат с корпусами, имеющими незаметные трещины или деформации. Замена картриджа дешевле и часто надежнее, если ваши улитки в хорошем состоянии.

Q: Можно ли заменить картридж самостоятельно в гараже? A: Сама процедура замены картриджа в корпусе требует специального инструмента (динамометрический ключ, стяжки для хомутов), чистого помещения и опыта, так как критически важна чистота и правильная затяжка. Снятие и установку турбины на двигатель также лучше доверить специалисту из-за сложности доступа и необходимости правильной прокладки магистралей. Рекомендуется профессиональный ремонт.

Q: Нужно ли менять масло и фильтр после замены картриджа? A: Да, это обязательная процедура. Старое масло может содержать продукты износа от старой турбины. После установки нового картриджа необходимо заменить моторное масло и масляный фильтр на новые, рекомендованные производителем. Также крайне важно перед первым запуском правильно прокачать масляную систему турбины (проворачивать стартером без запуска двигателя), чтобы избежать работы "на сухую".

Q: Почему после замены картриджа все равно идет сизый дым? A: Если дым сохраняется, причина может быть не в турбине. Необходимо проверить систему вентиляции картерных газов (КВКГ) — забитый или неисправный маслоотделитель часто приводит к повышенному давлению в картере и выдавливанию масла через сальники турбины даже после их замены. Также стоит проверить целостность интеркулера и патрубков на наличие скоплений масла.

Q: Как продлить жизнь новому картриджу турбины? A: Соблюдайте три главных правила для турбодизеля: 1) Используйте только качественное моторное масло, соответствующее допускам BMW Longlife, и меняйте его строго по регламенту. 2) Давайте двигателю поработать на холостом ходу 1-2 минуты после активной езды перед выключением зажигания — это позволит турбине остыть в режиме циркуляции масла. 3) Избегайте резких нагрузок на непрогретый до рабочей температуры двигатель.

Советы по эксплуатации

• 📌 Диагностика перед заменой: Перед принятием решения о замене картриджа обязательно проведите компьютерную диагностику на наличие ошибок по наддуву, проверьте целостность и герметичность всех патрубков и интеркулера. Часто проблемы с давлением связаны с банальными трещинами в резине.
• 📌 Чистота — залог успеха: При проведении работ обеспечьте максимальную чистоту. Попадание даже мелкой абразивной пыли в новый картридж при установке приведет к его мгновенному износу. Тщательно очистите посадочные места и корпуса.
• 📌 Обслуживание смежных систем: Вместе с заменой картриджа турбины крайне рекомендуется проверить и при необходимости заменить воздушный фильтр, а также промыть или заменить патрубки подачи масла к турбине. Засорение масляных каналов — частая причина повторных поломок.

  ---

  Номера комплектующих и их аналогов для данного товара: 11657823255, 11657823256, 54359700038, 54359700043, 54359700045, 54359700053, 54359700057, 54359700060, MTK4198RB
