Геометрия турбины Митсубиси Паджеро 3.2 1515A163

Геометрия турбины Mitsubishi Pajero IV 3.2 DI-D 160лс (2006-) 4M41 (VT13-VNT)

Что это такое

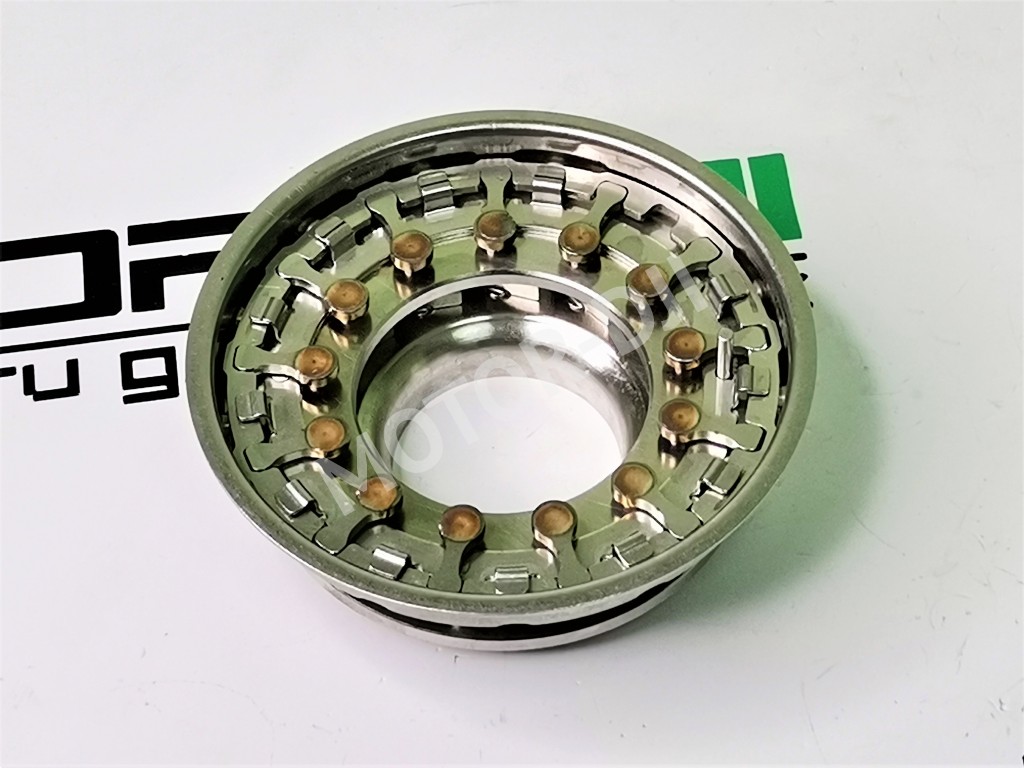

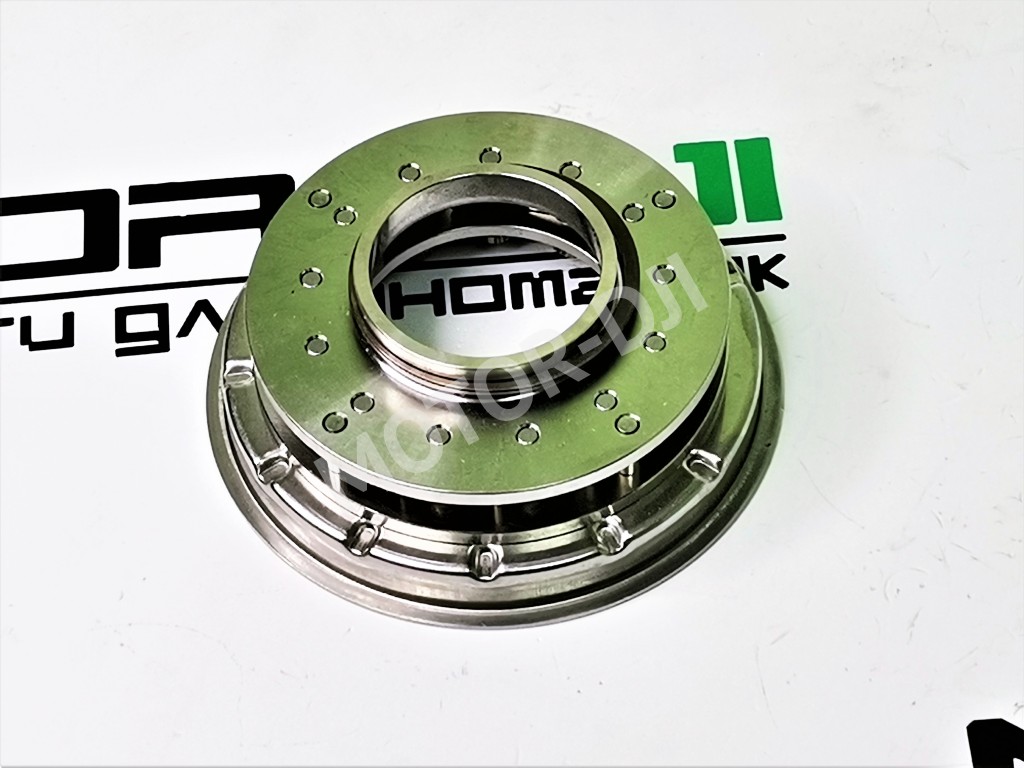

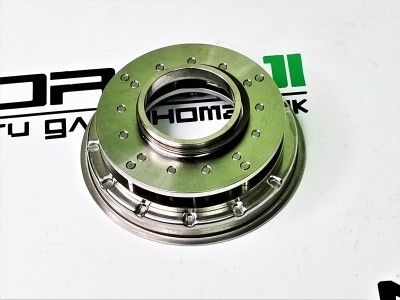

Геометрия турбины — это механический узел системы изменяемой геометрии (VNT/VGT) турбокомпрессора, который отвечает за регулировку потока выхлопных газов, поступающих на крыльчатку турбины. В двигателе 4M41 на Mitsubishi Pajero IV этот механизм обеспечивает оптимальное давление наддува на всех оборотах, повышая эффективность, мощность и снижая расход топлива. Он состоит из направляющих лопаток, вакуумного актуатора или электронного сервопривода и управляющего кольца.

Симптомы проблем

• 🔹 Потеря мощности и "турбояма": Автомобиль становится вялым, особенно при разгоне с низких оборотов. Ощущается задержка отклика на педаль газа, как будто турбина не включается.
• 🔹 Черный или сизый дым из выхлопной трубы: Неправильное положение лопаток геометрии приводит к неполному сгоранию топлива из-за недостатка воздуха (черный дым) или попаданию масла в тракт (сизый дым).
• 🔹 Ошибки по давлению наддува: Электронный блок управления (ЭБУ) фиксирует несоответствие между заданным и фактическим давлением наддува. На приборной панели может загореться лампочка Check Engine, а диагностика покажет коды неисправностей, связанные с турбиной.
• 🔹 Неустойчивая работа на холостых оборотах: Двигатель может работать неровно, троить или глохнуть на холостом ходу из-за нарушения баланса воздушно-топливной смеси.
• 🔹 Стук или скрежет из области турбокомпрессора: Механический износ или заклинивание направляющих лопаток, подшипников вала или управляющего кольца может вызывать посторонние шумы.

Подходит для автомобилей

Данная геометрия турбины предназначена для турбокомпрессоров с маркировкой VT13-VNT, устанавливаемых на дизельные двигатели 4M41 (3.2 DI-D). Применяется на автомобилях:

• Mitsubishi Pajero IV (V9W) с 2006 года выпуска мощностью 160 л.с.

Признаки замены

Замена узла геометрии необходима при диагностированном отказе механизма VNT, когда чистка и попытка восстановления подвижности не принесли результата. Критерии:

1. Заклинивание лопаток в одном или нескольких положениях, подтвержденное ручной проверкой.
2. Механический износ или повреждение самих лопаток, вала или управляющего кольца.
3. Выход из строя вакуумного актуатора или электронного сервопривода, если он является частью узла и не подлежит отдельной замене.
4. Постоянные ошибки по давлению наддува после проверки всех магистралей, датчиков и клапанов.

Преимущества

• ✔ Восстановление заводских характеристик: Качественный узел геометрии от проверенного производителя SLTurbo гарантирует точное соответствие оригиналу, возвращая турбине способность плавно и точно регулировать давление наддува.
• ✔ Повышение надежности и ресурса: Использование новых, а не восстановленных деталей предотвращает преждевременный износ и снижает риск повторного выхода из строя всей турбины, защищая от дорогостоящего ремонта.
• ✔ Оптимальное соотношение цены и качества: Замена только узла геометрии — экономичная альтернатива покупке целого нового турбокомпрессора в сборе, когда остальные компоненты (картридж, корпуса) находятся в исправном состоянии.
• ✔ Улучшение динамики и экологичности: Исправная геометрия обеспечивает полное сгорание топлива, что напрямую влияет на приемистость двигателя и снижает вредные выбросы, позволяя автомобилю пройти экологический контроль.

FAQ: частые вопросы

Q: Можно ли просто почистить старую геометрию вместо замены? A: Да, чистка — это первая и обязательная процедура при проблемах с наддувом. Часто лопатки закоксовываются от сажи. Однако если после профессиональной ультразвуковой очистки и смазки механизм остается заклинившим или имеет механические повреждения (выработка, деформация), то требуется только замена.

Q: Как понять, что проблема именно в геометрии, а не в самом турбокомпрессоре или другом элементе? A: Необходима комплексная диагностика. Сначала проверяют целостность патрубков, работу клапана EGR, датчиков и вакуумной системы. Затем вручную проверяют подвижность рычага актуатора геометрии. Если при снятии вакуумного шланга рычаг не двигается свободно или заедает — проблема в механизме VNT. Также показательным является сканирование на ошибки и проверка данных с датчика давления наддува в реальном времени.

Q: Что будет, если продолжать ездить с неисправной геометрией турбины? A: Эксплуатация приведет к целому ряду негативных последствий: резкому падению мощности и увеличению расхода топлива, перегреву двигателя из-за неправильного смесеобразования, повышенному износу цилиндропоршневой группы и, в конечном итоге, к полному выходу из строя турбокомпрессора, что потребует его капитальной замены.

Q: Нужно ли делать адаптацию или обучение геометрии после замены? A: На Mitsubishi Pajero с двигателем 4M41 система управления турбиной, как правило, пневматическая (вакуумная), а не электронная. Поэтому после замены механического узла геометрии и регулировки тяг привода специальная электронная адаптация через сканер не требуется. Достаточно убедиться в правильности хода рычага.

Советы по эксплуатации

• 📌 Регулярно используйте высокие обороты: Для профилактики закоксовывания лопаток геометрии сажей рекомендуется хотя бы раз в неделю давать двигателю поработать под нагрузкой на оборотах выше 3000 в течение 10-15 минут (например, при движении по трассе).
• 📌 Своевременно меняйте моторное масло и фильтры: Качественное масло, соответствующее допускам для дизельных двигателей с турбиной, минимизирует образование нагара в турбокомпрессоре и продлевает жизнь всем его компонентам, включая узел VNT.
• 📌 Давайте турбине остыть после длительной нагрузки: После активной езды или буксировки тяжелого прицепа не глушите двигатель сразу. Дайте ему поработать на холостых оборотах 1-2 минуты, чтобы турбина остыла, и масло не закоксовывалось в подшипниках и механизме геометрии от перегрева.

  ---

  Номера комплектующих и их аналогов для данного товара: 1515A163, MTI7603GR, VAD30024, VT13
