Сектор C (индикатор позиции) актуатора турбины

Сектор C (индикатор позиции) актуатора турбины Tanboress TBS-57HA-3188

Что это такое

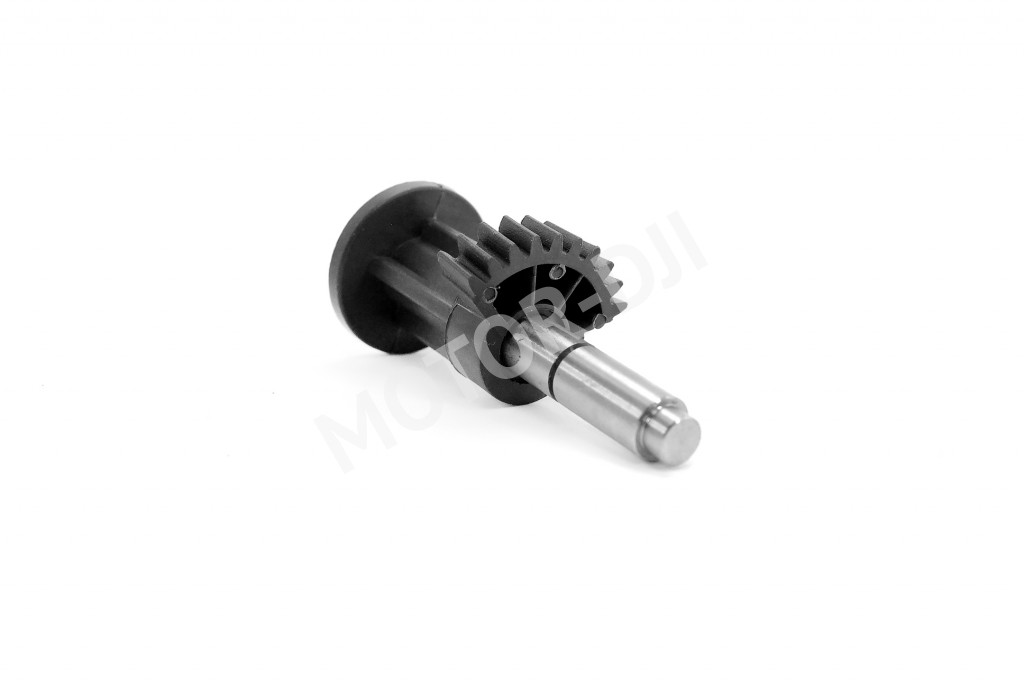

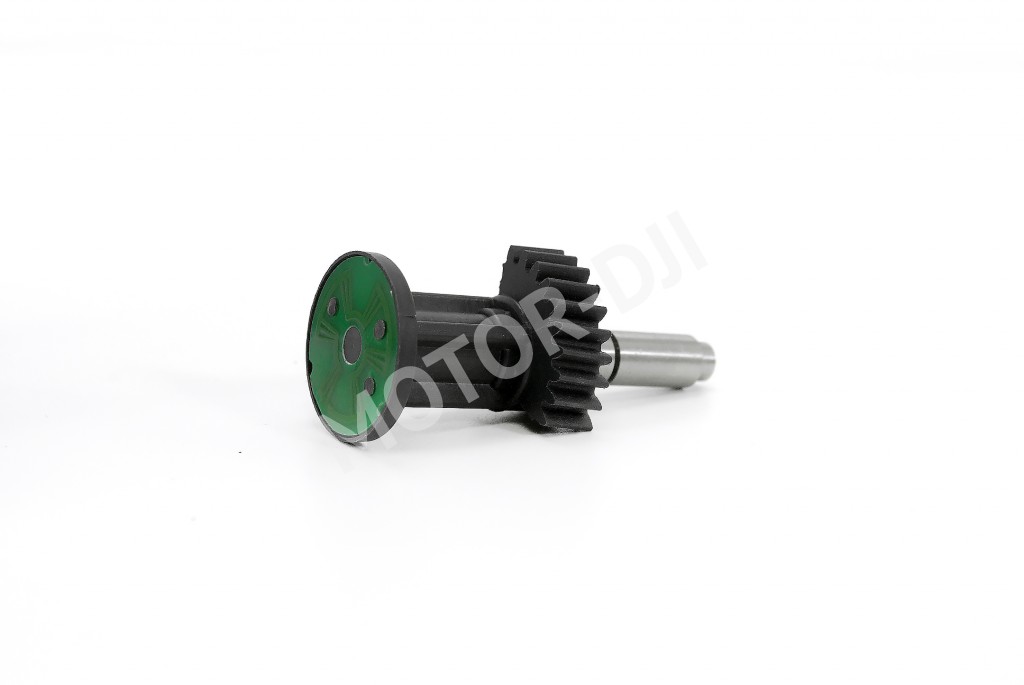

Сектор C, или индикатор позиции, — это ключевой компонент актуатора (регулятора) турбокомпрессора с изменяемой геометрией (VGT). Он представляет собой пластиковую шестерню с механическим указателем, которая входит в зацепление с рейкой, управляющей положением направляющих лопаток турбины. Его основная функция — визуальная и электронная индикация текущего угла поворота механизма, что позволяет электронному блоку управления (ЭБУ) двигателя точно регулировать давление наддува в режиме реального времени.

Симптомы проблем

• 🔹 Плавание или провалы мощности, турбояма: Неправильные данные о положении направляющих лопаток приводят к некорректному управлению наддувом. ЭБУ не может оптимизировать давление, что вызывает рывки при разгоне и потерю тяги.
• 🔹 Ошибки по давлению наддува и актуатору: На приборной панели загорается лампочка «Check Engine». При диагностике сканером часто фиксируются ошибки, связанные с отклонением фактического давления наддува от заданного (например, P0234, P2263) или неисправностью цепи актуатора/датчика положения.
• 🔹 Неустойчивая работа на холостых оборотах, троение: Из-за некорректного положения лопаток нарушается баланс подачи воздуха, что может вызывать неровную работу двигателя на холостом ходу и даже троение.
• 🔹 Черный или сизый дым из выхлопной трубы: Неверное положение сектора приводит к нарушению соотношения «воздух-топливо». При нехватке воздуха топливо сгорает не полностью, что вызывает повышенную дымность.

Подходит для автомобилей

Данная деталь предназначена для автомобилей с турбодизельными двигателями, оснащенными турбинами Garrett с изменяемой геометрией. В частности, широко применяется на популярных моделях:

• Ford: Mondeo IV, S-Max, Galaxy, Kuga с двигателями 2.0 TDCi (Duratorq) и 2.2 TDCi.
• Volvo: модели на платформе Ford (например, S80, V70, XC70) с аналогичными дизельными двигателями.
• Peugeot/Citroën: модели с двигателями семейства DW (2.0 HDi/2.2 HDi), где установлены турбокомпрессоры Garrett GTB17xxV или аналоги.

Признаки замены

Замена сектора C необходима при его физическом износе, повреждении зубьев или посадочного места. Часто он ломается при попытках ручной проверки хода актуатора или из-за закоксовывания механизма турбины. Также признаком является несоответствие между визуальным положением указателя и реальным положением лопаток, что выявляется при компьютерной диагностике и сравнении заданного и фактического положения.

Преимущества

• ✔ Восстановление точного управления наддувом: Новый сектор обеспечивает корректную передачу данных о положении, что позволяет ЭБУ точно дозировать давление, возвращая двигателю полную мощность и эластичность.
• ✔ Устранение ошибок и нестабильной работы: Решает проблемы, вызывающие «Check Engine» и неровный холостой ход, избавляя от необходимости дорогостоящей замены всего актуатора или турбокомпрессора в сборе.
• ✔ Качество и совместимость: Деталь Tanboress производится с соблюдением допусков, что гарантирует правильное зацепление и долговечность работы в составе механизма актуатора.
• ✔ Экономичность: Замена только изношенного сектора — это наиболее бюджетный способ ремонта системы управления турбиной по сравнению с покупкой нового узла.

FAQ: частые вопросы

Q: Можно ли заменить только сектор, не меняя весь актуатор? A: Да, это распространенная и правильная практика ремонта. Чаще всего изнашивается именно пластиковая шестерня-сектор. Если корпус актуатора и электромотор исправны, замена только этого компонента полностью решает проблему.

Q: После замены сектора нужна ли адаптация актуатора? A: Да, процедура адаптации (обучения) обязательна. ЭБУ двигателя должен «запомнить» крайние положения (минимальный и максимальный угол) нового механизма. Это выполняется с помощью диагностического сканера. Без адаптации возможны некорректная работа и повторное появление ошибок.

Q: Почему ломается эта пластиковая деталь? A: Основные причины: естественный износ от постоянной работы, заклинивание механизма лопаток турбины из-за нагара (закоксовывания), а также механическое повреждение при неаккуратной диагностике (например, при ручном перемещении рычага актуатора).

Q: Ошибка пропадет сама после замены? A: Нет, старые ошибки нужно стереть с помощью диагностического оборудования. После замены и адаптации ЭБУ начнет получать корректные данные, и новые ошибки появляться не должны.

Q: Чем грозит езда с неисправным сектором индикатора? A: Длительная эксплуатация приводит к работе турбины в неоптимальном режиме: повышенный расход топлива, потеря мощности, перегрев турбины из-за неправильного потока газов и, в конечном счете, может спровоцировать более серьезные поломки самого турбокомпрессора.

Советы по эксплуатации

• 📌 Профилактика закоксовывания: Используйте качественное моторное масло, рекомендованное производителем, и своевременно его меняйте. Для двигателей с турбиной VGT особенно важны исправная система вентиляции картера (сапун) и регулярные поездки на высоких оборотах для самоочистки системы.
• 📌 Диагностика перед заменой: Перед покупкой сектора убедитесь, что проблема именно в нем. Проверьте ход рычага актуатора вручную (без усилий!), осмотрите зубья на предмет сколов. Лучше всего — считайте ошибки и проверьте параметры «заданное/фактическое положение» актуатора.
• 📌 Обязательная адаптация: Не пренебрегайте процедурой обучения актуатора после замены сектора. Это ключевой этап ремонта, без которого работа системы не будет корректной.
• 📌 Проверка всей системы: При замене сектора из-за его поломки рекомендовано проверить состояние всей турбины — не закоксован ли механизм лопаток, свободно ли ходит рейка. Иначе новый сектор может быстро выйти из строя повторно.

  ---

  Номера комплектующих и их аналогов для данного товара:
