Диодный мост Галлопер, Старекс, Портер 2.5

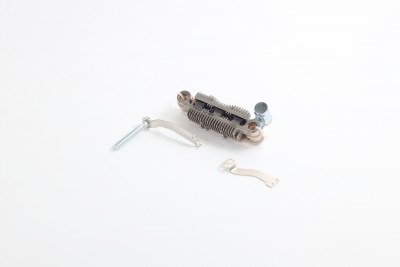

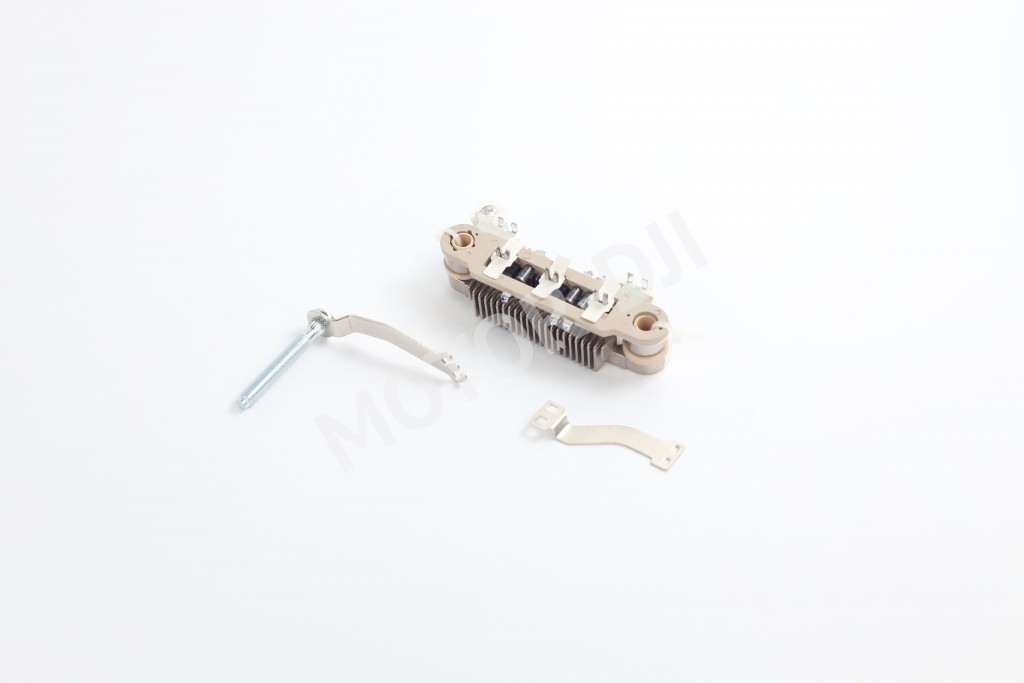

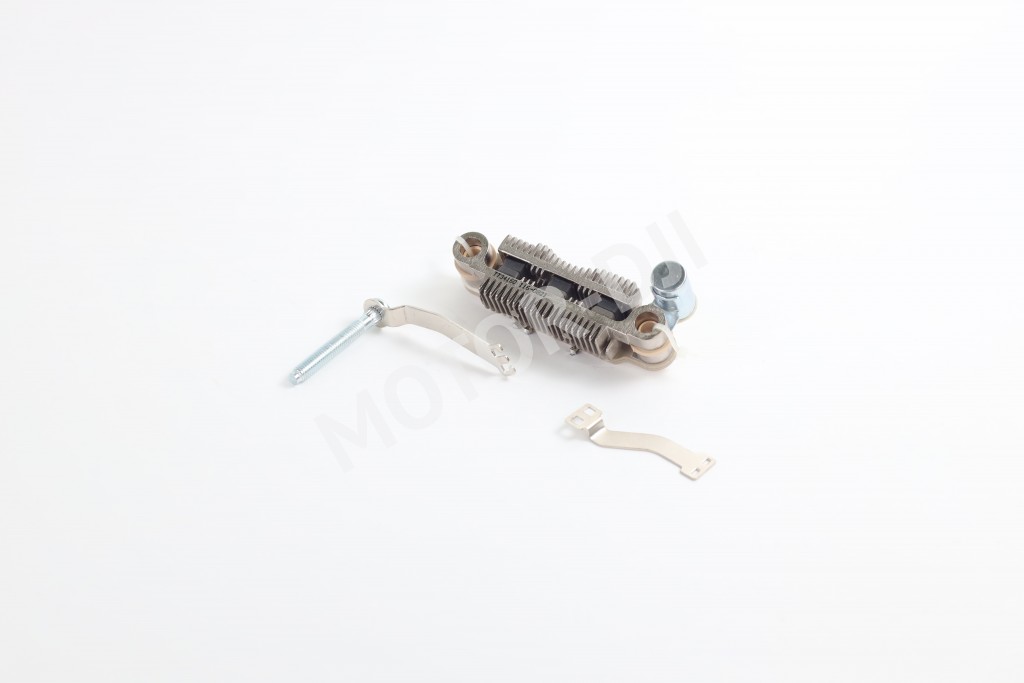

Диодный мост генератора Галлопер Tesla Technics TT34160

Что это такое

Диодный мост генератора (также известный как выпрямительный блок) — это ключевой электронный компонент, преобразующий переменный ток, вырабатываемый генератором, в постоянный, необходимый для питания бортовой сети автомобиля и зарядки аккумуляторной батареи. Модель TT34160 от Tesla Technics представляет собой надежную замену штатного выпрямительного блока, обеспечивающую стабильную работу электросистемы.

Симптомы проблем

• 🔹 Разрядка аккумулятора: Аккумулятор постоянно недозаряжается, что приводит к трудностям с запуском двигателя, особенно после стоянки или в холодную погоду.
• 🔹 Мигание или тусклый свет фар: Напряжение в бортовой сети нестабильно, что проявляется в изменении яркости света фар и габаритных огней в зависимости от оборотов двигателя.
• 🔹 Запах гари или перегрев генератора: Выход из строя одного или нескольких диодов может вызвать перегрев диодного моста и генератора в целом, что часто сопровождается характерным запахом.
• 🔹 Горит индикатор зарядки АКБ: На приборной панели загорается или мигает лампочка, сигнализирующая о проблемах в цепи зарядки.

Подходит для автомобилей

Данный диодный мост предназначен для автомобилей:

• MITSUBISHI Pajero (поколения I, II)
• HYUNDAI Galloper (I, II)
• HYUNDAI Starex (H1, первое поколение)
• HYUNDAI H100 / Porter

Признаки замены

Замена диодного моста необходима при подтверждении его неисправности мультиметром в режиме проверки диодов (пробой или обрыв). Также прямым указанием является низкое или нестабильное напряжение на клеммах аккумулятора при работающем двигателе (менее 13.5 В или скачки выше 15.5 В), когда реле-регулятор и другие элементы цепи зарядки исправны.

Преимущества

• ✔ Высокая надежность: Использование качественных диодов с хорошим запасом по току обеспечивает долгий срок службы и устойчивость к перегрузкам.
• ✔ Точная совместимость: Диодный мост TT34160 является точным аналогом оригинальной детали, что гарантирует идеальную посадку и электрическую совместимость с генератором.
• ✔ Стабильное напряжение: Обеспечивает качественное выпрямление тока, защищая бортовую электронику и аккумулятор от скачков напряжения.
• ✔ Простота установки: Конструкция блока позволяет произвести замену без сложного демонтажа всего генератора в условиях гаража.

FAQ: частые вопросы

Q: Как самостоятельно проверить диодный мост генератора? A: Вам понадобится мультиметр с режимом проверки диодов. Отсоедините генератор от аккумулятора. Прозвоните каждую пару диодов (положительные и отрицательные) в обоих направлениях. Исправный диод должен показывать проводимость только в одном направлении (например, 0.4-0.7 В), а в обратном — обрыв. Если проводимость есть в обоих направлениях или её нет ни в одном — диодный мост неисправен.

Q: Может ли неисправный диодный мост «убить» новый аккумулятор? A: Да, однозначно. Пробой диодов приводит к постоянному разряду аккумулятора на генератор даже при заглушенном двигателе (утечка тока). Также нестабильное напряжение может вызвать хронический недозаряд или перезаряд, что резко сокращает срок службы даже самой качественной АКБ.

Q: Что будет, если продолжать ездить с неисправным выпрямительным блоком? A: Эксплуатация приведет к глубокому разряду аккумулятора, отказу электрооборудования (например, ЭБУ, освещения), а в худшем случае — к перегреву и возгоранию проводки или выходу из строя обмоток статора генератора из-за перегрузки по току. Ремонт в таком случае будет значительно дороже.

Q: Можно ли заменить только один диод, а не весь мост? A: Теоретически возможно, но на практике крайне не рекомендуется. Пайка диодов требует специальных навыков и оборудования, так как они работают в условиях высоких температур. Некачественный ремонт приведет к быстрому повторному отказу. Надежнее и экономичнее по времени заменить весь блок в сборе.

Q: Почему после замены диодного моста всё равно горит лампочка зарядки? A: Скорее всего, проблема не была только в диодном мосте. Необходимо также проверить реле-регулятор напряжения, щеточный узел, целостность обмоток статора/ротора и натяжение приводного ремня генератора. Лампочка может гореть и из-за плохого контакта на клеммах или обрыва в цепи.

Советы по эксплуатации

• 📌 Регулярная диагностика: Периодически (раз в сезон) проверяйте напряжение на клеммах АКБ при работающем двигателе. Норма — 13.8–14.5 В. Это поможет вовремя выявить проблемы с зарядкой.
• 📌 Чистота генератора: Следите, чтобы в корпус генератора не попадала влага, грязь и технические жидкости (масло, антифриз). Они ухудшают теплоотвод и могут вызвать короткое замыкание в диодном мосту.
• 📌 Избегайте перегрузок: Установка мощных потребителей (например, дополнительного света или аудиосистемы) без модернизации электросистемы создает повышенную нагрузку на диодный мост и генератор, сокращая их ресурс.
• 📌 Правильная замена: При установке нового диодного моста убедитесь в чистоте и надежности всех электрических соединений. Плохой контакт на клеммах приводит к локальному перегреву и выходу детали из строя.
