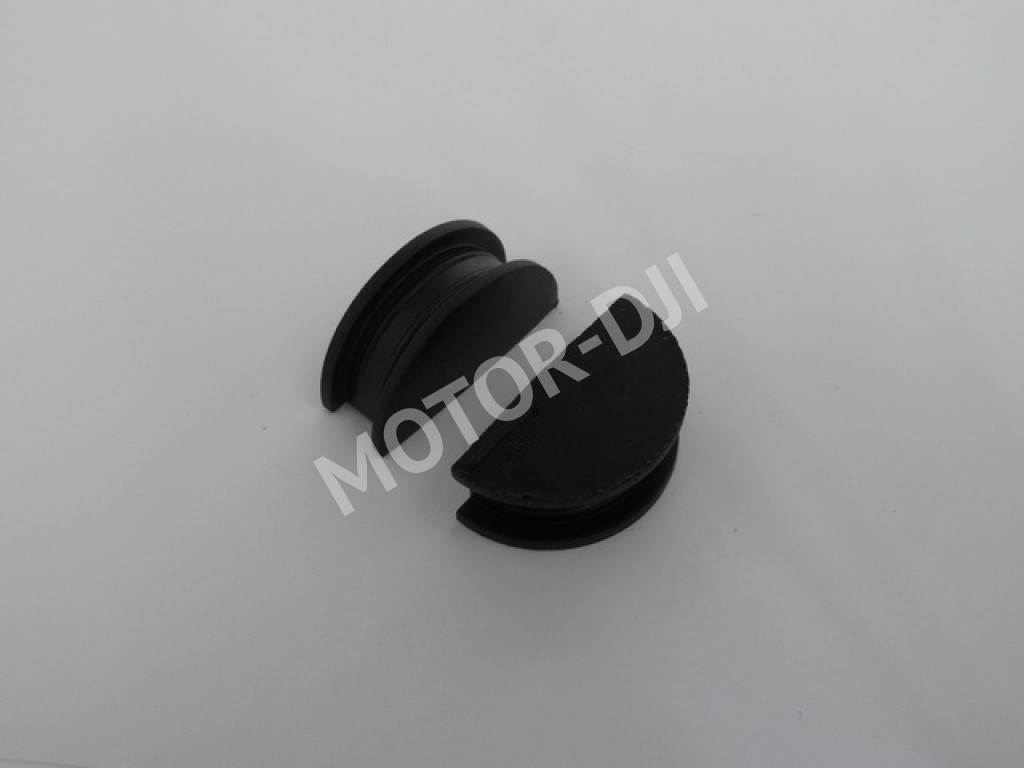

Сегмент (уплотнительная резинка) клапанной крышки 4D56/4D56T/D4BA/D4BF/D4BH

Сегмент (уплотнительная резинка) клапанной крышки 4D56/4D56T/D4BA/D4BF/D4BH

Что это такое

Сегмент клапанной крышки — это специальная уплотнительная резинка, предназначенная для герметизации места прилегания клапанной крышки к головке блока цилиндров. Она предотвращает утечку моторного масла и защищает механизм газораспределения от попадания пыли, грязи и влаги, обеспечивая стабильную работу двигателя.

Симптомы проблем

• 🔹 Масляные подтёки на двигателе: Самый очевидный признак — появление следов масла по бокам клапанной крышки, на блоке цилиндров и иногда на элементах подвески или защиты.
• 🔹 Запах горелого масла: При утечке масло попадает на горячие поверхности двигателя (выпускной коллектор) и начинает гореть, что ощущается в салоне, особенно после остановки.
• 🔹 Снижение уровня масла: Без видимых причин (при отсутствии дыма из выхлопной) уровень масла в двигателе начинает падать быстрее обычного.
• 🔹 Загрязнение двигателя: Масло, вытекающее из-под крышки, смешивается с пылью и образует характерные грязные потёки и налёт на боковинах двигателя.

Подходит для автомобилей

Данный сегмент предназначен для двигателей Mitsubishi серий 4D56, 4D56T, D4BA, D4BF, D4BH и их аналогов. Устанавливается на широкий модельный ряд автомобилей KIA, Hyundai и Mitsubishi, включая:

• KIA: Carens, Ceed, Cerato, Joice, Magentis/Optima, Pregio, Rio, Soul, Sportage.
• Mitsubishi: Delica/L300/L400, L200, Pajero.
• Hyundai: Accent/Verna, Avanta/Elantra/Lantra, Coupe/Tiburon, Galloper, Getz, H1/Grand Starex, H100/Porter, HD65/72/78, i30, Santa Fe, Sonata, Terracan, Trajet, Tucson, XG.

Признаки замены

Замена уплотнения необходима при появлении любых признаков утечки масла из-под клапанной крышки. Также резинку меняют планово при каждом снятии крышки для проведения ремонтных работ (например, регулировки клапанов, замены сальников распредвалов). Даже если старая прокладка выглядит целой, после демонтажа она теряет эластичность и не может гарантировать герметичность при повторной установке.

Преимущества

• ✔ Надёжная герметизация: Изготовлен из качественной маслобензостойкой резины, которая сохраняет эластичность в условиях высоких температур и постоянного контакта с моторным маслом.
• ✔ Идеальное соответствие: Точные геометрические параметры обеспечивают плотное прилегание по всему контуру крышки, исключая перекосы и зазоры.
• ✔ Простота установки: Резинка легко укладывается в предназначенный для неё паз на клапанной крышке, что минимизирует риск ошибки при самостоятельной замене.
• ✔ Защита двигателя: Предотвращает не только потерю масла, но и попадание абразивных частиц и влаги в зону ремня/цепи ГРМ и клапанного механизма.

FAQ: частые вопросы

Q: Можно ли использовать герметик вместо этой резинки или вместе с ней? A: Нет, это недопустимо. Данный сегмент является самодостаточным уплотнительным элементом. Нанесение герметика нарушит равномерность прижатия, а его излишки, попав внутрь двигателя, могут засорить масляные каналы. Уплотнение устанавливается всухую, на чистую обезжиренную поверхность.

Q: Как часто нужно менять эту резинку? A: Чёткого регламентного срока нет. Замена производится по факту появления течи. Однако при пробеге свыше 150-200 тыс. км резина теряет свойства, и замена может потребоваться даже без явных подтёков, особенно если крышка снималась для других работ.

Q: Почему после замены резинки течь может появиться снова? A: Основные причины: неправильная укладка резинки (она может перекоситься или соскочить с места), не затянуты или перетянуты болты крепления крышки, деформация самой клапанной крышки (часто из-за перетяжки в прошлом), неочищенные посадочные поверхности.

Q: Нужно ли менять болты крепления клапанной крышки? A: Желательно. Часто эти болты — пластиковые и имеют специальные уплотнительные шайбы, которые со временем «садятся». Использование старых болтов может привести к неравномерному прижиму и новой течи. Рекомендуется использовать ремонтный комплект, куда входят новая резинка и болты.

Q: Подойдёт ли эта резинка для моего Hyundai, если двигатель не точно такой, а похожий? A: Критически важно сверяться с кодом двигателя (указан на шильдике под капотом). Данное уплотнение предназначено для конкретных серий моторов (4D56, D4B*). Установка неподходящей резинки, даже если она внешне похожа, гарантированно приведёт к течи.

Советы по эксплуатации

• 📌 Чистота — залог успеха: Перед установкой тщательно очистите паз на клапанной крышке и привалочную плоскость на головке блока от старой прокладки, масла и грязи.
• 📌 Правильный момент затяжки: Болты клапанной крышки затягиваются с небольшим и строго определённым моментом (обычно указан в руководстве). Их всегда нужно затягивать крест-накрест от центра к краям, чтобы избежать деформации крышки.
• 📌 Диагностика крышки: Перед установкой новой резинки проверьте саму клапанную крышку на предмет трещин и деформации. Приложите её к ровной поверхности — не должно быть зазоров.
• 📌 Проверка после замены: После установки и пробега 100-200 км визуально проверьте место уплотнения на предмет появления свежих подтёков, чтобы убедиться в правильности монтажа.
