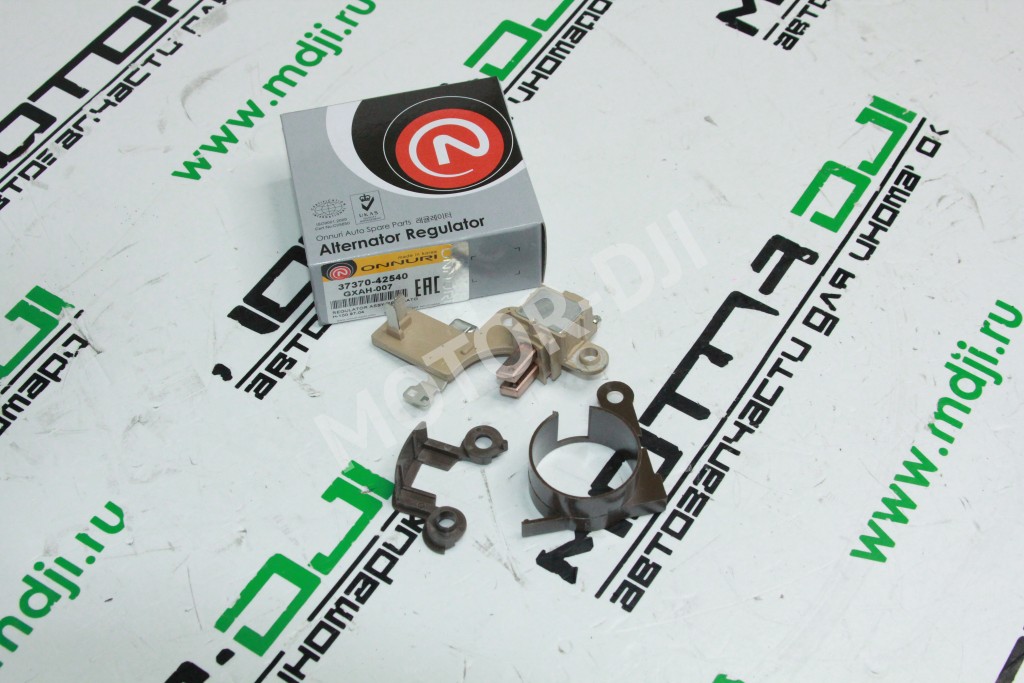

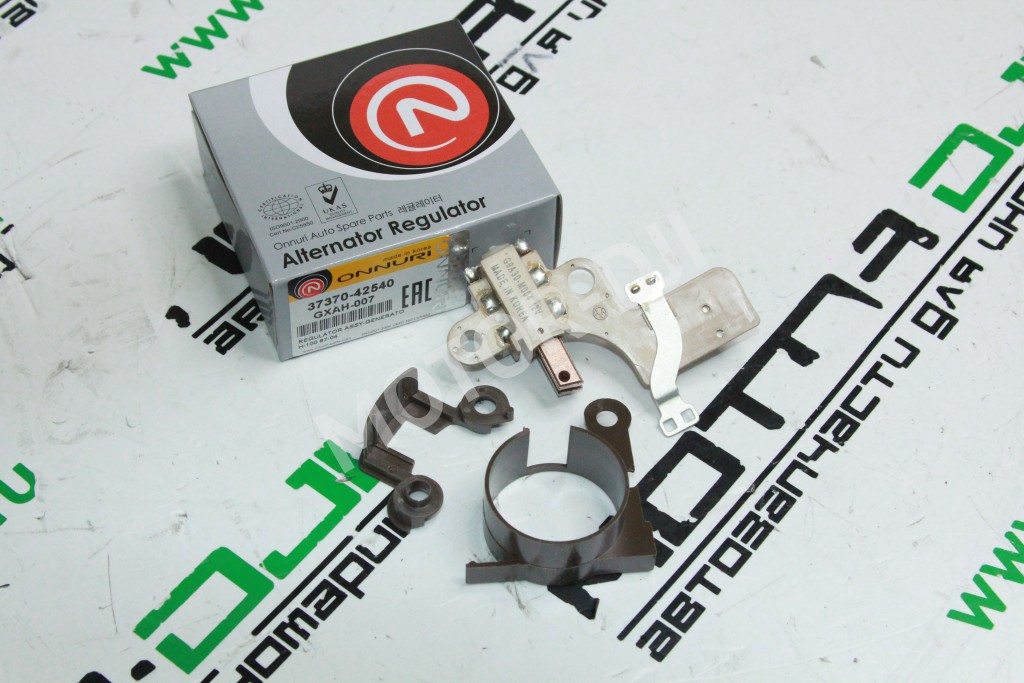

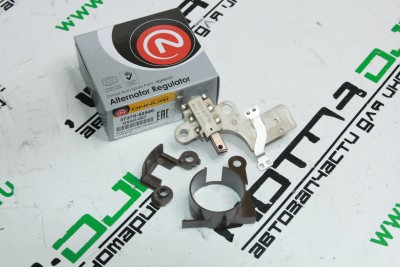

Реле регулятор генератора Галлопер/Терракан/Портер D4BH

Реле регулятор генератора 4D56/D4BF/D4BH Galloper/Terracan/Porter H-100/Pajero (Галлопер/Терракан/Портер ТагАЗ/Паджеро) 2.5L TC/TCI

Что это такое

Реле-регулятор (или регулятор напряжения) — это электронный блок, встроенный в генератор, который отвечает за поддержание стабильного выходного напряжения в бортовой сети автомобиля. Он автоматически регулирует ток возбуждения обмотки ротора генератора, чтобы при изменении оборотов двигателя и нагрузки напряжение оставалось в заданных пределах (обычно 13.8–14.5 В). Это ключевой элемент для защиты аккумулятора от перезаряда и недозаряда, а также всех электронных систем автомобиля.

Симптомы проблем

• 🔹 Недозаряд аккумулятора: Аккумулятор постоянно разряжен, стартер крутит вяло, особенно после стоянки. Лампы на приборной панели и фары горят тускло. Это признак того, что регулятор не дает генератору выдавать достаточное напряжение.
• 🔹 Перезаряд аккумулятора: Напряжение в сети превышает 15 В. Это приводит к закипанию электролита в АКБ, его быстрому выходу из строя, окислению клемм, а также может вызвать перегорание лампочек и повреждение чувствительной электроники.
• 🔹 Нестабильное напряжение: Свет фар и приборной панели заметно меняет яркость в зависимости от оборотов двигателя (то тускнеет, то становится очень ярким). Стрелка вольтметра (если есть) дергается.
• 🔹 Выход из строя нового аккумулятора: Если недавно установленная новая батарея быстро вышла из строя (осыпались пластины, вздулся корпус), это часто является следствием работы неисправного регулятора напряжения.

Подходит для автомобилей

Данное реле-регулятор предназначено для автомобилей с дизельными двигателями Mitsubishi и Hyundai/KIA серий 4D5:

• MITSUBISHI Pajero I, II (серии V20, V40, V60) с двигателем 4D56 (2.5 л TD, TCI).
• HYUNDAI Galloper I, II (аналог Pajero) с двигателями D4BF, D4BH, 4D56.
• HYUNDAI Terracan с двигателем D4BH.
• HYUNDAI H-100 (Porter), включая версии TagAZ Porter, с двигателями D4BF, D4BH.

Признаки замены

Реле-регулятор подлежит замене при подтверждении его неисправности. Основной критерий — отклонение напряжения в бортовой сети от нормы (13.8–14.5 В) на средних оборотах двигателя (около 2000 об/мин) при включенных потребителях (например, дальний свет и печка). Замеры нужно проводить мультиметром непосредственно на клеммах аккумулятора. Если напряжение стабильно ниже 13.5 В или выше 15 В, и при этом проверены контакты и натяжение ремня генератора, регулятор неисправен. Также прямым признаком является его физическое повреждение (подгорание контактов, оплавление корпуса).

Преимущества

• ✔ Оригинальное качество Hyundai/KIA: Деталь соответствует строгим заводским спецификациям OEM 37370-42540, что гарантирует точные параметры срабатывания, надежность и полную совместимость с генераторами указанных моделей.
• ✔ Защита электрооборудования: Правильно работающий регулятор обеспечивает стабильное напряжение, что продлевает срок службы аккумуляторной батареи, ламп, блоков управления и другой дорогостоящей электроники автомобиля.
• ✔ Готовность к эксплуатации: Реле-регулятор поставляется в сборе с щеточным узлом, что упрощает установку — чаще всего меняется весь блок, а не отдельные щетки.

FAQ: частые вопросы

Q: Как точно проверить, что проблема именно в реле-регуляторе, а не в самом генераторе? A: Наиболее точный способ — замер напряжения на клеммах аккумулятора при работающем двигателе. Если напряжение не входит в диапазон 13.8–14.5 В и не стабилизируется с ростом оборотов, велика вероятность неисправности регулятора. Также можно извлечь регулятор со щетками и визуально оценить износ щеток (должны быть длиннее 5 мм) и целостность контактов. Окончательно диагноз ставится после проверки диодного моста и обмоток статора генератора.

Q: Можно ли заменить только щетки, а не весь блок регулятора? A: В данном конкретном реле-регуляторе щетки являются неотъемлемой частью блока и не предназначены для раздельной замены. Это продиктовано конструкцией для обеспечения лучшего контакта и надежности. Поэтому рекомендуется замена всего узла в сборе.

Q: Автомобиль начал плохо заводиться, а на панели иногда моргает лампа заряда. Это может быть из-за регулятора? A: Да, это возможный симптом. Нестабильная работа регулятора может приводить к недостаточному заряду АКБ, из-за чего падает мощность для стартера. Моргание контрольной лампы (особенно на холостых оборотах) часто указывает на то, что генератор не выдает стабильное напряжение, что является прямой задачей реле-регулятора.

Q: После замены реле-регулятора нужно ли как-то адаптировать или обучать электронику автомобиля? A: Нет, никаких дополнительных процедур не требуется. Реле-регулятор — это автономное электромеханическое устройство. После установки нового исправного блока система начнет работать корректно сразу после запуска двигателя.

Советы по эксплуатации

• 📌 Регулярная диагностика напряжения: Периодически (раз в 2-3 месяца) проверяйте напряжение на клеммах АКБ при работающем двигателе. Это поможет выявить проблему на ранней стадии и избежать дорогостоящего ремонта.
• 📌 Чистота контактов: При замене реле-регулятора обязательно убедитесь в чистоте и надежности контактов на разъеме генератора. Окислы и плохой контакт могут имитировать симптомы неисправности регулятора.
• 📌 Проверка натяжения ремня: Ослабленный ремень генератора приводит к проскальзыванию и недостаточной выработке тока, что можно ошибочно принять за неисправность регулятора. Перед диагностикой убедитесь в правильном натяжении ремня.
