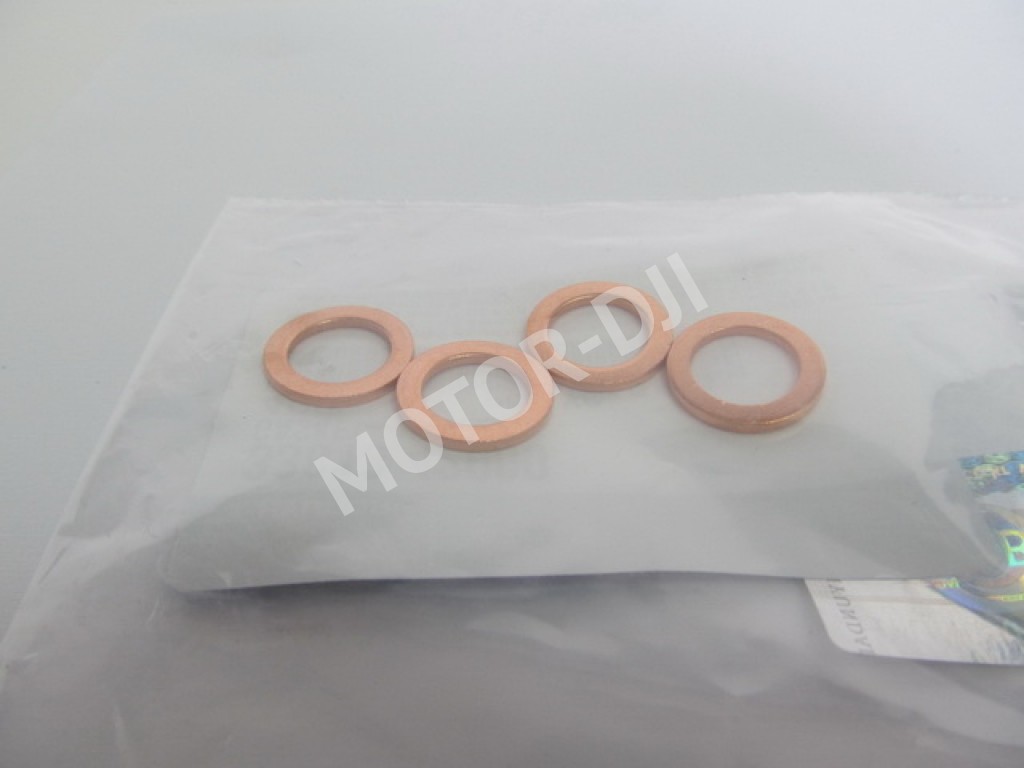

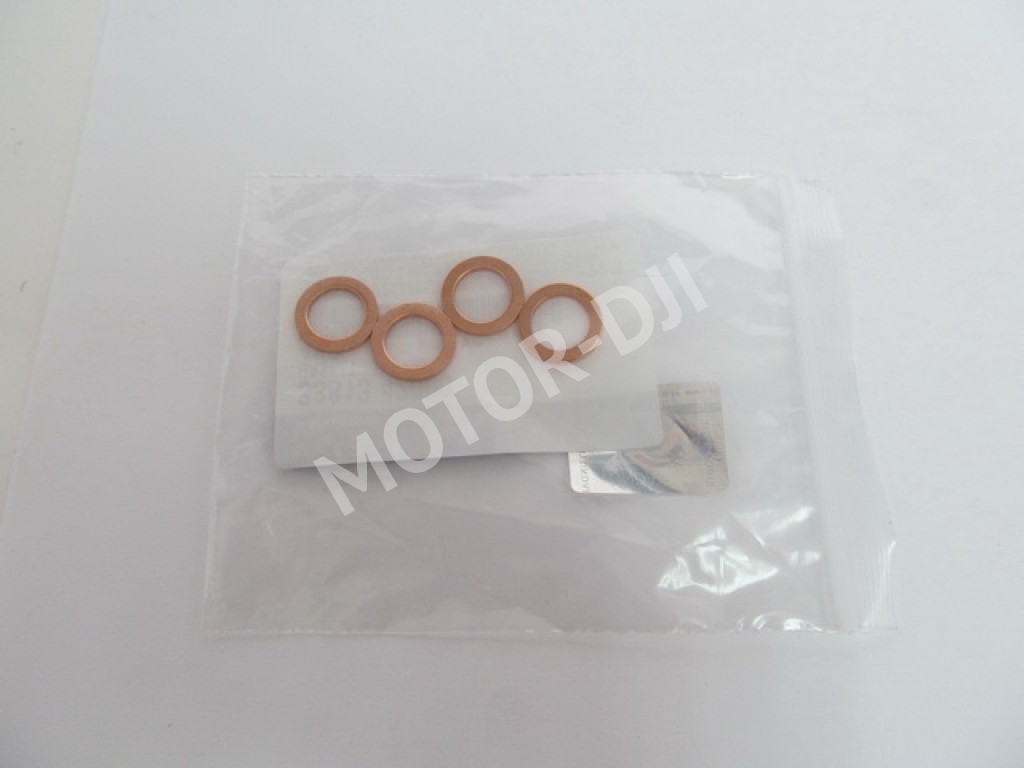

Шайба топливной форсунки двигателя 4D56/D4BA/D4BF/D4BH медная (под форсунку)

Шайба форсунки Галлопер 2,5Д Victor Reinz 41-70061-00

Что это такое

Шайба форсунки (уплотнительное кольцо, медная прокладка) — это одноразовое терморасширяющееся уплотнение, которое устанавливается между корпусом топливной форсунки и головкой блока цилиндров в дизельных двигателях. Её основная роль — обеспечение герметичности камеры сгорания, предотвращение утечек раскалённых газов, охлаждающей жидкости и моторного масла, а также правильный отвод тепла от форсунки.

Симптомы проблем

• 🔹 Чёрный маслянистый нагар на корпусе форсунки: Самый явный признак. Из-под посадочного места форсунки в головке блока появляется сажа и масло, так как раскалённые газы прорываются через разрушенное уплотнение.
• 🔹 Падение мощности и троение двигателя: Нарушение герметичности камеры сгорания приводит к падению компрессии в цилиндре, неустойчивой работе на холостом ходу, потере тяги и повышенной дымности выхлопа.
• 🔹 Попадание выхлопных газов в систему охлаждения: Если шайба не держит, газы могут прорываться в каналы охлаждения, что приводит к завоздушиванию системы, перегреву и даже выбросу антифриза через расширительный бачок.
• 🔹 Закипание топлива в форсунке: Из-за плохого теплоотвода (функция, которую также выполняет шайба) топливо в форсунке может перегреваться, что ухудшает распыл и работу двигателя.

Подходит для автомобилей

Данная шайба Victor Reinz с номером 41-70061-00 предназначена для дизельных двигателей 4D56 (2,5 л), устанавливаемых на популярные модели:

• MITSUBISHI: Delica (L300, L400), L200, Pajero (II, III).
• HYUNDAI: Galloper (I, II), Starex (H-1), H100/Porter, Porter TagAz, Terracan (с двигателем 4D56).

Признаки замены

Замена шайбы форсунки является обязательной процедурой при любом демонтаже топливной форсунки, так как это одноразовый элемент. Также замена требуется при появлении любого из симптомов, описанных выше, особенно видимого нагара. Планово менять комплект шайб рекомендуется при проведении капитального ремонта двигателя, замене уплотнительных колец на форсунках или при пробеге свыше 150-200 тысяч км для профилактики.

Преимущества

• ✔ Точное соответствие оригиналу: Victor Reinz — ведущий поставщик OEM-комплектующих. Шайба имеет точные геометрические размеры и толщину, что критически важно для правильного выступа распылителя форсунки в камеру сгорания.
• ✔ Высококачественный терморасширяющийся материал: Изготовлена из специального медного сплава, который под воздействием высокой температуры двигателя немного «поджимается», обеспечивая идеальную и долговечную герметизацию в тяжёлых условиях работы.
• ✔ Надёжный теплоотвод: Обеспечивает эффективный отвод тепла от корпуса форсунки к головке блока, предотвращая её перегрев и закоксовывание распылителя.
• ✔ Простота установки: Поставляется в индивидуальной упаковке, защищающей от деформации и загрязнений, готова к установке.

FAQ: частые вопросы

Q: Можно ли использовать старую шайбу повторно, если она выглядит целой? A: Категорически нет. Медная шайба — одноразовый элемент. При затяжке и нагреве она деформируется, принимая форму посадочного места. Повторное использование не обеспечит герметичности, что гарантированно приведёт к проблемам, описанным в симптомах.

Q: Чем грозит установка неоригинальной или неподходящей по толщине шайбы? A: Это критически важно. Слишком толстая шайба не позволит форсунке правильно сесть в головку, что вызовет проблемы с герметичностью и может привести к поломке крепёжной скобы. Слишком тонкая шайба не обеспечит нужного уплотнения, а также изменит положение распылителя в камере сгорания, что ухудшит смесеобразование, мощность и увеличит нагар.

Q: Нужно ли смазывать шайбу перед установкой? A: Нет, устанавливать шайбу нужно абсолютно сухой и чистой. Любая смазка или грязь в месте контакта ухудшат теплоотвод и могут вызвать локальный перегрев, что приведёт к прогаранию как шайбы, так и посадочного места в головке блока.

Q: Почему после замены шайбы двигатель всё равно дымит или троит? A: Если симптомы не исчезли, проблема может быть глубже: изношено само посадочное место в головке блока (выработка, трещина), неисправна сама форсунка (забитый или изношенный распылитель) или есть проблемы с компрессией (износ цилиндропоршневой группы, клапанов).

Советы по эксплуатации

• 📌 Меняйте комплектом: При снятии форсунок для ремонта или диагностики всегда меняйте все шайбы на всех цилиндрах, даже если работаете только с одной. Это обеспечит равномерный теплоотвод и герметичность.
• 📌 Очищайте посадочное место: Перед установкой новой шайбы тщательно очистите колодец форсунки в головке блока от нагара и отложений специальным инструментом. Любая соринка нарушит прилегание.
• 📌 Соблюдайте момент затяжки: При установке форсунки всегда используйте динамометрический ключ и затягивайте крепёжную скобу с моментом, указанным в руководстве по ремонту (обычно около 20 Нм для двигателя 4D56). Перетяжка может деформировать корпус форсунки.
• 📌 Диагностируйте причину: Если шайба прогорела, важно понять причину. Часто это происходит из-за неисправной форсунки (неправильный распыл, подтекание), которая создаёт локальный перегрев. Меняя шайбу, проверяйте и саму форсунку на стенде.
