Прокладка гбц 4D56 Mitsubishi (графит)

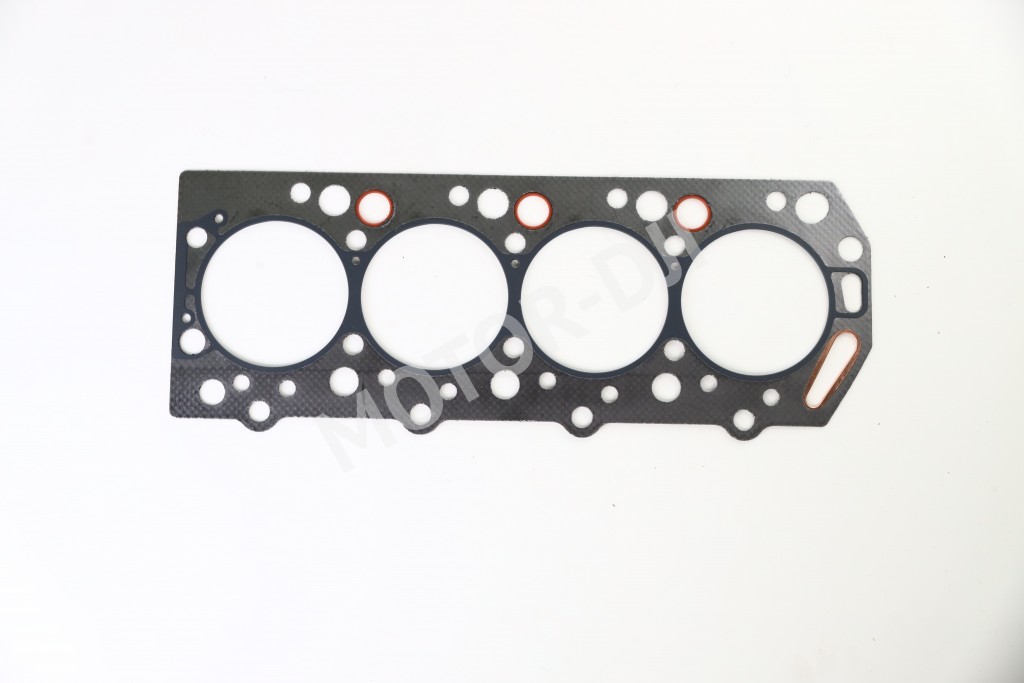

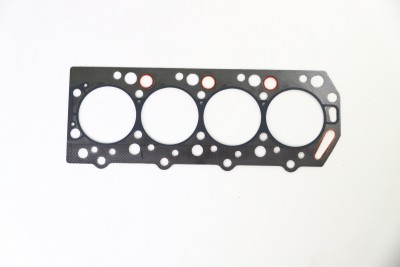

Прокладка ГБЦ 4D56 Mitsubishi атмосферный (графит) NIPPON MOTORS

Что это такое

Прокладка головки блока цилиндров (ГБЦ) — это многослойный уплотнительный элемент, устанавливаемый между блоком цилиндров и головкой блока. Для атмосферных (безнаддувных) версий двигателя 4D56 используется специальная графитовая прокладка, которая обеспечивает герметизацию камер сгорания, масляных и охлаждающих каналов. Её целостность критически важна для правильной работы двигателя, поддержания компрессии и предотвращения смешивания технических жидкостей.

Симптомы проблем

• 🔹 Падение уровня охлаждающей жидкости: Антифриз уходит из расширительного бачка без видимых внешних подтеков, так как может просачиваться в цилиндры или масляную систему.
• 🔹 Белый дым из выхлопной трубы: Густой, маслянистый белый дым, особенно на прогретом двигателе, сигнализирует о попадании охлаждающей жидкости в камеру сгорания.
• 🔹 Эмульсия на масляном щупе или под крышкой маслозаливной горловины: Смешивание антифриза и моторного масла приводит к образованию светло-коричневой или желтоватой пены, похожей на майонез.
• 🔹 Перегрев двигателя: Нарушение циркуляции охлаждающей жидкости или попадание выхлопных газов в систему охлаждения из-за прогорания прокладки.
• 🔹 Падение мощности и троение двигателя: Утечка компрессии из камеры сгорания через поврежденную прокладку приводит к неравномерной работе цилиндров и потере тяги.
• 🔹 Пузырьки в расширительном бачке: При работе двигателя в бачок с антифризом попадают выхлопные газы, что видно по постоянным пузырькам или даже выбросу охлаждающей жидкости.

Подходит для автомобилей

Данная графитовая прокладка ГБЦ предназначена для атмосферных (без турбонаддува) дизельных двигателей Mitsubishi 4D56. Устанавливается на автомобили:

• MITSUBISHI: Delica (L300, L400), L200, Pajero (I, II поколения).
• HYUNDAI: Galloper, Starex (с двигателем 4D56), H100/Porter, Terracan (ранние выпуски с двигателем 4D56).

Признаки замены

Замена прокладки ГБЦ требуется при подтверждении любого из вышеперечисленных симптомов, особенно при обнаружении эмульсии в масле или антифризе. Планово прокладку меняют при любом снятии головки блока цилиндров (например, для ремонта или замены клапанов), даже если старая выглядит целой, так как она является одноразовым изделием. Также замена необходима после перегрева двигателя, который часто приводит к деформации головки и потере герметичности старой прокладки.

Преимущества

• ✔ Графитовое покрытие: Обеспечивает превосходную термостойкость, устойчивость к высоким температурам и давлению в цилиндрах, а также отличную герметизацию на неровных поверхностях.
• ✔ Высокая совместимость: Прокладка NIPPON MOTORS производится в строгом соответствии с оригинальными спецификациями (OEM: MD050545), гарантируя точное совпадение по всем технологическим отверстиям.
• ✔ Надёжность и долговечность: Качественные материалы и контроль производства обеспечивают стабильную работу под нагрузкой на протяжении всего срока службы.
• ✔ Защита от коррозии: Специальное покрытие предотвращает электрохимическую коррозию между головкой и блоком цилиндров.

FAQ: частые вопросы

Q: Чем графитовая прокладка лучше обычной? A: Графитовые прокладки обладают повышенной эластичностью и термостойкостью. Они лучше компенсируют микронеровности поверхности и тепловые деформации алюминиевой головки блока, что особенно важно для дизельных двигателей. Это снижает риск повторной протечки после ремонта.

Q: Можно ли заменить прокладку ГБЦ самостоятельно, не снимая двигатель? A: Да, на большинстве автомобилей с двигателем 4D56 головку блока можно демонтировать, не вынимая весь двигатель из подкапотного пространства. Однако это сложная процедура, требующая специального инструмента (динамометрического ключа), строгого соблюдения порядка затяжки болтов и, как правило, последующей регулировки клапанов. Рекомендуется доверить работу опытному механику.

Q: Обязательно ли шлифовать (фрезеровать) головку блока при замене прокладки? A: Практически всегда — да. Перед установкой новой прокладки необходимо проверить головку блока на предмет деформации (геометрии плоскости). После перегрева головка часто "ведёт", и без восстановления идеально ровной поверхности новая прокладка быстро выйдет из строя. Процедура шлифовки обязательна для гарантии качества ремонта.

Q: Что будет, если продолжать ездить с пробитой прокладкой ГБЦ? A: Эксплуатация с неисправной прокладкой ГБЦ ведёт к катастрофическим последствиям: гидроудар (при попадании большого количества антифриза в цилиндр), разрушение вкладышей и коленвала из-за разжижения масла, критический перегрев и коробление головки блока. Ремонт в таком случае будет в разы дороже.

Q: Нужно ли менять болты ГБЦ при замене прокладки? A: На двигателе 4D56 используются болты, которые могут быть как одноразовыми (растягивающиеся), так и многоразовыми. Необходимо строго следовать рекомендациям производителя. Если болты относятся к типу TTY (затягиваются до определённого момента, а затем на угол), их обязательно нужно заменить на новые, так как они теряют свои упругие свойства.

Советы по эксплуатации

• 📌 Используйте правильную охлаждающую жидкость. Применение некачественного или неподходящего антифриза может ускорить коррозию и разрушение прокладки. Для Mitsubishi 4D56 рекомендуется использовать качественные жидкости с фосфатными или гибридными пакетами присадок.
• 📌 Избегайте перегрева двигателя. Регулярно проверяйте уровень антифриза, состояние радиатора и работоспособность термостата. Перегрев — главная причина выхода из строя прокладки ГБЦ.
• 📌 Соблюдайте момент и порядок затяжки. При установке новой прокладки критически важно затягивать болты головки блока динамометрическим ключом строго в указанной производителем последовательности и с указанным моментом. Часто требуется затяжка в несколько этапов.
• 📌 Проверяйте состояние патрубков и помпы. Подтекающий антифриз или неработающая помпа приводят к падению давления в системе охлаждения и локальному перегреву в районе головки блока, что губительно для прокладки.
