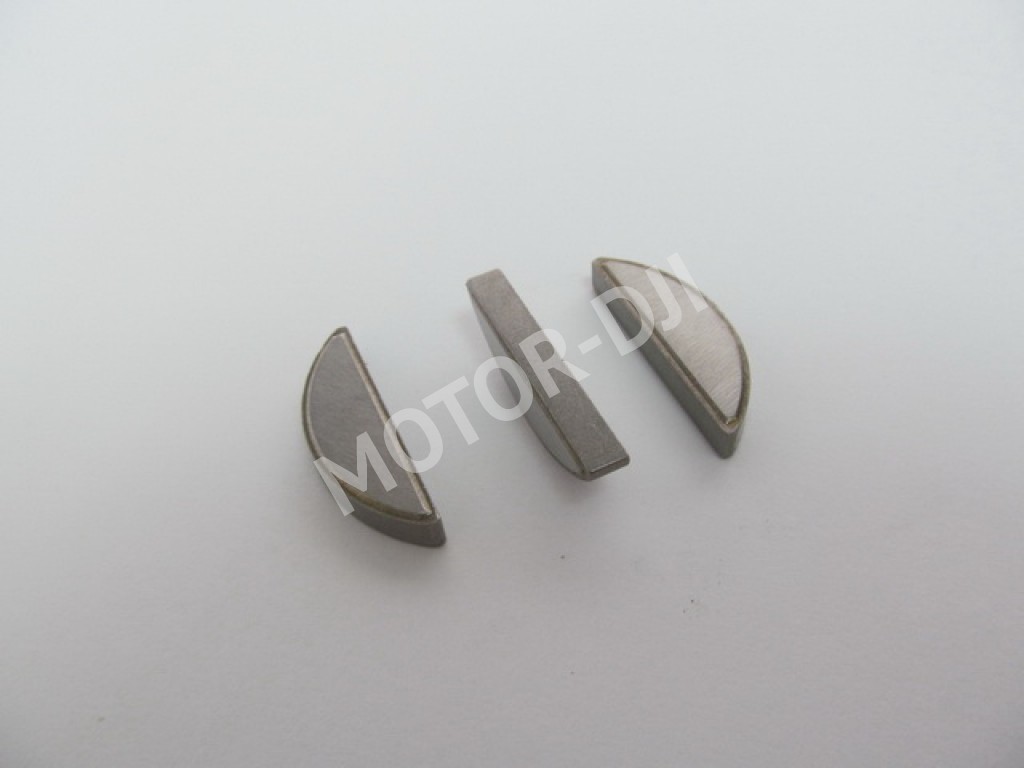

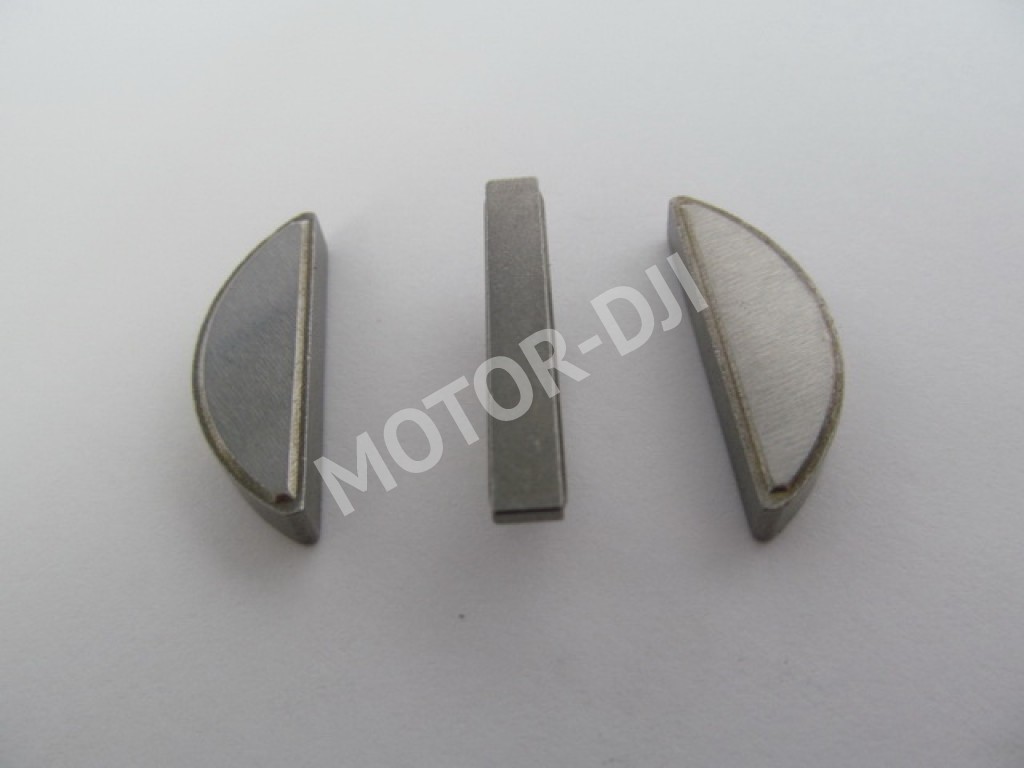

Шпонка коленвала 4D56 -1994/D4BA, D4BF, D4BH -1998 Hyundai/Kia/Mitsubishi

Шпонка коленвала для двигателей 4D56, D4BA, D4BF, D4BH (Mitsubishi, Hyundai)

Что это такое

Шпонка коленвала — это небольшой, но критически важный металлический элемент призматической формы, который устанавливается в специальный паз (шпоночный паз) на валу. Её основное назначение — обеспечить жёсткое и неподвижное соединение коленчатого вала с ведущей шестернёй (зубчатым шкивом) газораспределительного механизма (ГРМ) или шкивом привода навесного оборудования. Она предотвращает проворачивание этих деталей относительно коленвала, синхронизируя работу двигателя.

Симптомы проблем

• 🔹 Стук или посторонний шум в передней части двигателя: Если шпонка сработалась, разбился паз или ослабла посадка шкива, может появиться металлический стук, особенно на холостых оборотах или при их изменении.
• 🔹 Смещение меток ГРМ: Износ или разрушение шпонки приводит к проворачиванию шестерни распредвала относительно коленвала. Это вызывает сбой фаз газораспределения, что сразу отражается на работе двигателя.
• 🔹 Проблемы с работой двигателя: Двигатель теряет мощность, начинает троить, возможны хлопки во впуск или выпуск, затруднённый запуск. В критических случаях возможна встреча клапанов с поршнями.
• 🔹 Вибрация и неравномерная работа приводных ремней: Если шпонка удерживает шкив привода генератора или помпы, её износ вызовет биение шкива, что приведёт к ускоренному износу ремня и нестабильной работе навесных агрегатов.

Подходит для автомобилей

Данная шпонка предназначена для двигателей Mitsubishi серий 4D56 (до 1994 года) и D4BA, D4BF, D4BH (до 1998 года), которые устанавливались на популярные модели:

• MITSUBISHI: Delica/L300, L400, L200, Pajero (поколения с указанными моторами).
• HYUNDAI: Galloper, Starex (H-1), H100/Porter, Terracan (ранние выпуски).

Признаки замены

Замена шпонки коленвала необходима в следующих случаях:

1. При каждом снятии шкива или шестерни коленвала для проведения других ремонтных работ (например, замена сальника, ремня ГРМ).
2. При обнаружении деформации, сколов, заусенцев или значительного износа боковых граней старой шпонки.
3. Если при визуальном осмотре или на ощупь обнаружен износ или повреждение шпоночного паза на самом коленвале или в ступице устанавливаемой детали.
4. После инцидента, который мог привести к ударной нагрузке на привод (например, заклинивание помпы или генератора).

Преимущества

• ✔ Точное соответствие оригиналу: Изготовлена по спецификации OEM 23141-42000, что гарантирует идеальную посадку в паз коленвала и ступицы шкива без люфтов.
• ✔ Высокая прочность и износостойкость: Изготовлена из качественной углеродистой стали, подвергнутой термообработке, для обеспечения необходимой твёрдости и долговечности даже под постоянными циклическими нагрузками.
• ✔ Критическая важность для безопасности двигателя: Корректно установленная шпонка — залог правильной синхронизации ГРМ. Её надёжность предотвращает серьёзные и дорогостоящие поломки двигателя.
• ✔ Доступная цена: При своей ключевой роли, деталь имеет невысокую стоимость, что делает её замену обязательным и экономически оправданным шагом при любом ремонте, связанном с разборкой привода коленвала.

FAQ: частые вопросы

Q: Можно ли использовать старую шпонку при замене сальника коленвала? A: Категорически не рекомендуется. Шпонка — это одноразовая деталь, предназначенная для плотной посадки. После извлечения она может не обеспечить первоначальной жёсткости соединения. Всегда меняйте её на новую при любом снятии шкива.

Q: Что будет, если шпонка вылетела или полностью разрушилась? A: Это аварийная ситуация. Шкив или шестерня начнут свободно проворачиваться на валу. Привод ГРМ моментально собьётся, что приведёт к остановке двигателя, а в интерференционных моторах (где клапана могут встретиться с поршнями) — к серьёзным механическим повреждениям (загибу клапанов, разрушению поршней).

Q: Почему шпонка может разрушиться, если это цельный кусок металла? A: Основные причины: неправильная установка (например, неполное вхождение в паз), чрезмерная затяжка болта шкива, износ или повреждение самого паза на валу, усталость металла от постоянных переменных нагрузок. Биение шкива из-за других неисправностей также ускоряет износ.

Q: Нужно ли использовать герметик или фиксатор резьбы при установке шпонки? A: Нет, сама шпонка устанавливается в паз насухо. Однако болт (или гайку) крепления шкива коленвала обязательно нужно затягивать с правильным моментом, указанным в руководстве по ремонту. Часто на этот болт наносят специальный анаэробный фиксатор резьбы для предотвращения самооткручивания.

Q: Подойдёт ли эта шпонка от Hyundai для Mitsubishi? A: Да, полностью. Двигатели Hyundai серии D4B являются лицензионными аналогами Mitsubishi 4D5x. Конструкция коленчатых валов и посадочных мест идентична, поэтому шпонка с номером 23141-42000 является взаимозаменяемой для этих моторов.

Советы по эксплуатации

• 📌 Обязательная замена: Всегда меняйте шпонку при любых работах, связанных со снятием шкива коленвала, даже если старая выглядит целой. Это страховка от будущих проблем.
• 📌 Контроль состояния пазов: Перед установкой новой шпонки тщательно очистите и осмотрите шпоночный паз на коленвале и в детали (шкиве/шестерне). Малейшие задиры или деформация могут потребовать более серьёзного ремонта.
• 📌 Правильная установка: Шпонка должна плотно входить в паз без зазоров, но не должна выступать над поверхностью вала так, чтобы мешать посадке шкива. Она должна быть утоплена.
• 📌 Ключевой момент затяжки: После установки шкива самым важным этапом является затяжка центрального болта строго с регламентным моментом. Используйте динамометрический ключ и не пренебрегайте использованием фиксатора резьбы, если это предписано производителем.
