Болт маховика 4D56/4D56T/D4BA/D4BF/D4BH Galloper/Porter/Starex/Terracan/H100/H200/H-1 Mitsubishi Pajero/Montero/L200/L300/Delica

Болт крепления маховика 4D56/4D56T/D4BA/D4BF/D4BH для Galloper/Porter/Starex/Terracan/H100/H200/H-1 Mitsubishi Pajero/Montero/L200/L300/Delica

Что это такое

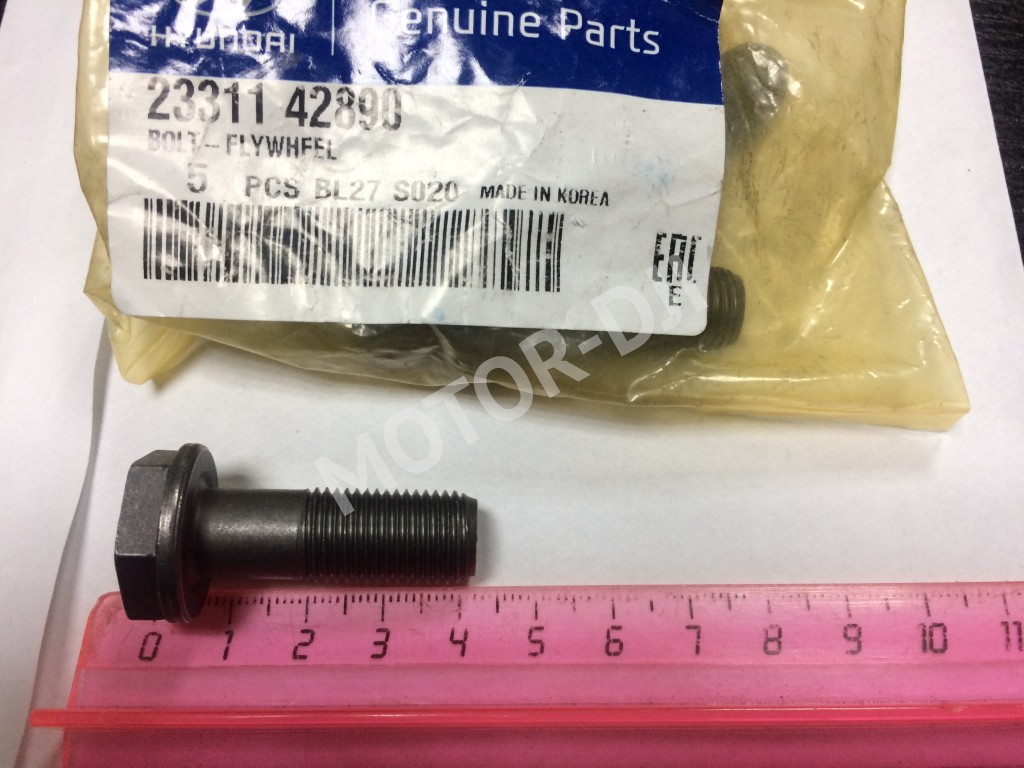

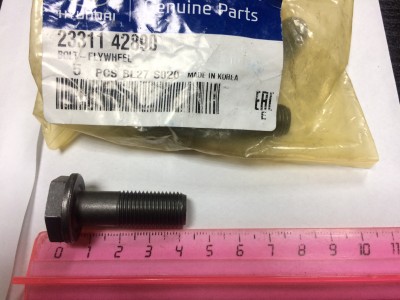

Это высокопрочный крепежный болт, предназначенный для фиксации маховика на коленчатом валу двигателя. Он является критически важным элементом, обеспечивающим жесткое соединение между коленвалом и маховиком, который передает крутящий момент на трансмиссию и приводит в действие вспомогательные агрегаты через зубчатый венец.

Симптомы проблем

• 🔹 Вибрация и дисбаланс: Появление сильной вибрации, особенно на холостом ходу и при разгоне, может указывать на ослабление болтов и смещение маховика.
• 🔹 Стук или посторонние звуки: Глухой металлический стук или лязг из области сцепления и маховика при изменении режимов работы двигателя.
• 🔹 Проблемы со стартером: Затрудненный запуск двигателя, скрежет стартера, так как ослабленный маховик может смещаться, нарушая зацепление с бендиксом стартера.
• 🔹 Неравномерная работа двигателя: Пропуски зажигания, троение, которые могут быть ошибочно приняты за проблемы с топливной системой или зажиганием, но вызваны нарушением синхронизации из-за люфта маховика.

Подходит для автомобилей

Данный болт предназначен для двигателей серий 4D56, 4D56T, D4BA, D4BF, D4BH и устанавливается на широкий спектр моделей:

• MITSUBISHI: Pajero II-III (V20-V70), Montero, L200, L300, Delica, Space Gear (L400).
• HYUNDAI: Galloper I-II, Starex (H-1), H100, Porter, Terracan.
• KIA: Bongo, Pregio, Retona (с указанными двигателями).

Признаки замены

Замена болтов маховика является обязательной процедурой при любом снятии маховика (например, для замены сцепления, заднего сальника коленвала или самого маховика). Эти болты являются одноразовыми, так как испытывают огромные переменные нагрузки на срез и растяжение. Повторное использование старых болтов категорически запрещено из-за риска их обрыва, что приводит к catastrophic failure (катастрофическому разрушению) узла сцепления и коробки передач. Также замена необходима при обнаружении признаков их ослабления или деформации.

Преимущества

• ✔ Высокая прочность и надежность: Изготовлен из легированной стали с последующей термообработкой, что обеспечивает необходимый класс прочности (обычно 10.9 или 12.9) для восприятия высоких крутящих моментов и вибрационных нагрузок.
• ✔ Точное соответствие OEM: Болт имеет строго заданные геометрические параметры (длину, шаг резьбы, размер под ключ) и прочностные характеристики, что гарантирует идеальную посадку и равномерное затягивание с рекомендованным моментом.
• ✔ Защита от самооткручивания: Конструкция болта или применение дополнительных стопорных элементов (фрезерованные грани, контрольные шплинты) предотвращают его ослабление в процессе эксплуатации.
• ✔ Предотвращение серьезных поломок: Использование нового оригинального болта исключает риск его обрыва, защищая дорогостоящие соседние компоненты (коленвал, маховик, коробку передач) от разрушения.

FAQ: частые вопросы

Q: Почему нельзя повторно использовать старые болты маховика? A: Болты маховика являются одноразовыми, так как при затяжке они испытывают пластическую деформацию (растягиваются), обеспечивая необходимое усилие предварительного натяга. После откручивания этот натяг теряется, и повторная затяжка не обеспечит надежной фиксации. Это приводит к ослаблению соединения, вибрациям и высокому риску обрыва болта.

Q: Какой момент затяжки у этих болтов? A: Точный момент затяжки всегда указан в руководстве по ремонту конкретного автомобиля и может варьироваться. Обычно для болтов маховика двигателей 4D56 и аналогов он составляет около 120-140 Н·м (Ньютон-метров). Критически важно использовать динамометрический ключ и соблюдать схему затяжки (крест-накрест).

Q: Нужно ли использовать фиксатор резьбы (Loctite) при установке? A: Как правило, производитель не требует использования фиксатора резьбы на болтах маховика, так как они имеют собственную стопорную конструкцию и затягиваются с большим моментом. Использование фиксатора может изменить фактический момент затяжки. Следуйте инструкциям производителя автомобиля.

Q: Что будет, если откажется хотя бы один болт? A: Обрыв даже одного болта приводит к разбалансировке всего узла, неравномерному распределению нагрузки на остальные болты и их последующему обрыву. Маховик смещается, разрушая корзину сцепления, ведущий диск КПП и может повредить картер двигателя или коробки. Ремонт после этого будет крайне дорогим.

Q: Подойдет ли этот болт, если у меня двигатель D4BH в Hyundai Terracan? A: Да, этот болт унифицирован для целого семейства дизельных двигателей, включая D4BH. Однако перед покупкой рекомендуется визуально сравнить старый болт с новым по длине, диаметру и шагу резьбы.

Советы по эксплуатации

• 📌 Соблюдайте регламент замены: Меняйте все болты маховика в комплекте каждый раз при снятии этого узла, даже если работа выполняется впервые за время эксплуатации автомобиля.
• 📌 Используйте правильный инструмент: Для затяжки применяйте только исправный динамометрический ключ. Использование ударного гайковерта для окончательной затяжки недопустимо.
• 📌 Следуйте схеме затяжки: Затягивайте болты в несколько этапов (например, 50 Н·м, затем 100 Н·м, затем окончательный момент), соблюдая диагональную последовательность, чтобы обеспечить равномерное прилегание маховика к фланцу коленвала.
• 📌 Проверяйте состояние резьбы: Перед установкой новых болтов очистите резьбовые отверстия в коленчатом вале от грязи и стружки. Убедитесь, что резьба не повреждена.
