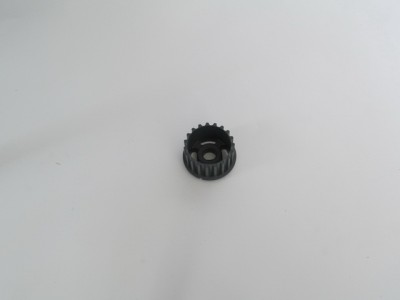

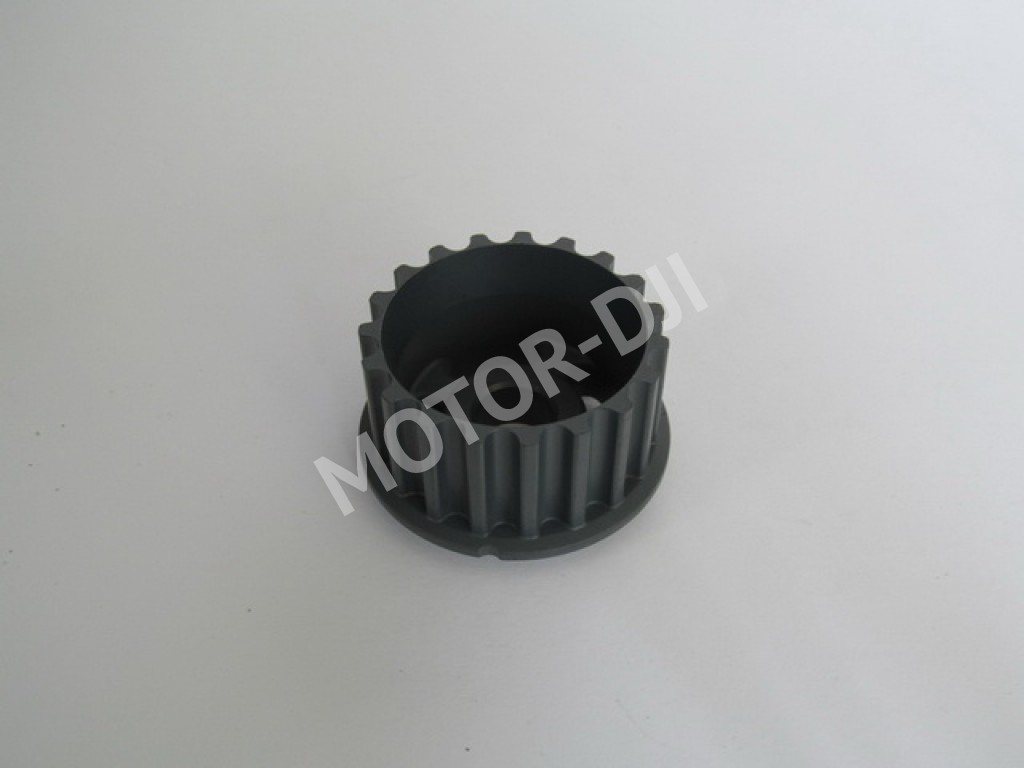

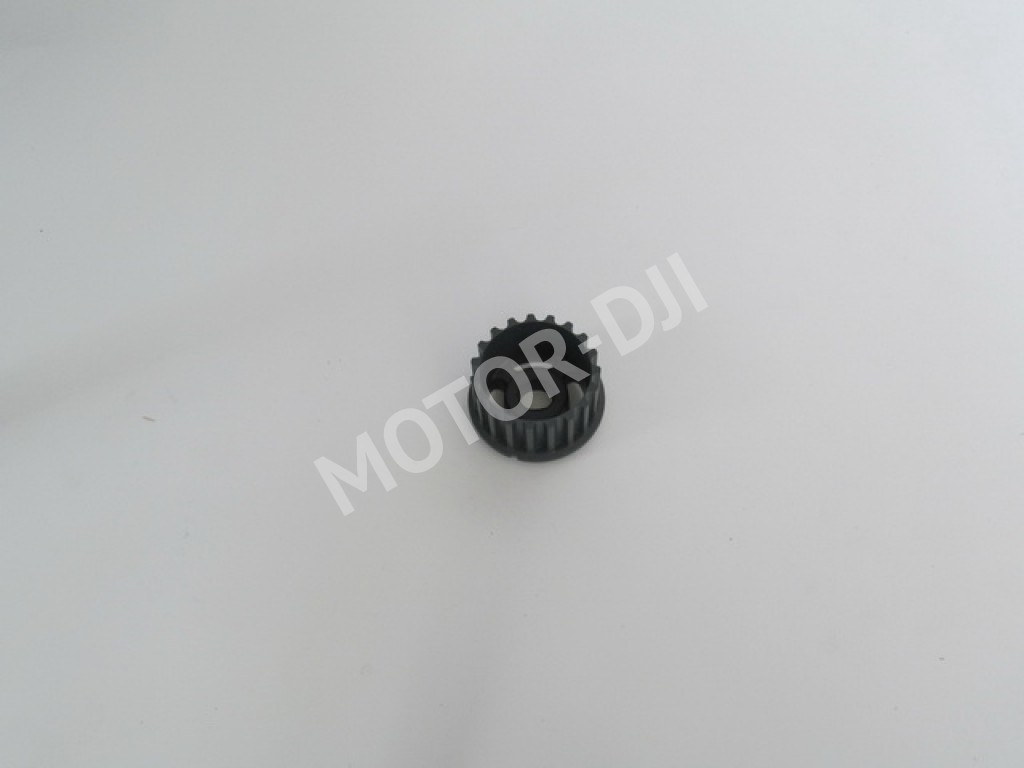

Шестерня вала баланса (ГРМ) MMC 4D56/4D56T 1994-, D4BF/D4BH 1996-

Шестерня вала балансирных валов (ГРМ) MMC 4D56/4D56T 1994-, D4BF/D4BH 1996-

Что это такое

Шестерня вала балансирных валов — это ключевой компонент системы балансировки двигателя, устанавливаемый на приводном валу. Она находится в постоянном зацеплении с шестерней распределительного вала (или промежуточной шестерней) и приводит во вращение балансирные валы, которые гасят вибрации второго порядка, характерные для рядных 4-цилиндровых дизельных двигателей. От её точности и надёжности напрямую зависит плавность работы силового агрегата и долговечность смежных деталей ГРМ.

Симптомы проблем

• 🔹 Повышенная вибрация и шум: Наиболее явный признак. Двигатель начинает работать грубо, с повышенной вибрацией на холостом ходу и под нагрузкой, появляется характерный гул или вой из передней части мотора.
• 🔹 Стук или неравномерный шум в зоне ГРМ: Износ зубьев шестерни или её подшипника может приводить к появлению посторонних стуков, цокота или переменного шума, синхронного с оборотами двигателя.
• 🔹 Утечка масла из-под крышки привода ГРМ: Нарушение геометрии или износ посадочного места шестерни может привести к разгерметизации сальника вала и последующей утечке моторного масла.
• 🔹 Повреждение зубьев смежных шестерён: Осколки или сколы с повреждённой шестерни балансирного вала могут попасть в зацепление и вызвать ускоренный износ или поломку шестерни распредвала, промежуточной шестерни или помпы.

Подходит для автомобилей

Данная шестерня предназначена для дизельных двигателей MMC 4D56, 4D56T (с 1994 года) и Hyundai-KIA D4BF, D4BH (с 1996 года), которые устанавливались на популярные модели:

• MITSUBISHI: Delica (L300, L400), L200, Pajero (Sport, II, III).
• HYUNDAI: Galloper, Starex (H-1), H100/Porter, Terracan.

Признаки замены

Замена шестерни вала балансирных валов является обязательной процедурой при каждом плановом обслуживании цепи или ремня ГРМ, так как её ресурс сопоставим с ресурсом этих компонентов. Внеплановую замену необходимо проводить при обнаружении любых механических повреждений: сколов или трещин на зубьях, люфта на посадочном шлице, признаков перегрева или износа рабочей поверхности. Также замена необходима при демонтаже балансирных валов для их деактивации (требует установки заглушек).

Преимущества

• ✔ Точное соответствие оригиналу: Шестерня от Hyundai-KIA производится по оригинальным чертежам и технологиям, что гарантирует идеальное совпадение по посадочным размерам, шлицевому соединению, количеству и профилю зубьев (модулю зацепления).
• ✔ Высококачественный материал и термообработка: Изготовлена из прочных марок стали с последующей закалкой и цементацией рабочих поверхностей. Это обеспечивает высокую износостойкость, сопротивление ударным нагрузкам и стабильность геометрии в условиях высоких температур и нагрузок.
• ✔ Гарантия плавной работы двигателя: Правильная геометрия и балансировка шестерни обеспечивают точную синхронизацию балансирных валов, эффективно гася вибрации и снижая общий шум и нагрузку на коленчатый вал и подушки двигателя.
• ✔ Надёжность и долгий срок службы: Качественное исполнение гарантирует ресурс, сопоставимый с оригинальной деталью, что позволяет проводить замену только в рамках регламентного обслуживания ГРМ.

FAQ: частые вопросы

Q: Можно ли заменить эту шестерню отдельно от балансирных валов? A: Да, технически это возможно, если сами валы и их подшипники находятся в исправном состоянии. Однако при пробеге свыше 200-250 тыс. км или при наличии признаков износа валов (люфт, задиры) рекомендуется менять весь комплект — оба балансирных вала с подшипниками и шестернями — для гарантии результата и избежания повторного разбора.

Q: Что будет, если не менять изношенную шестерню балансирного вала? A: Последствия могут быть серьёзными: резко возрастут вибрации, что ускорит износ подушек двигателя, навесного оборудования и даже элементов кузова. Наиболее опасный сценарий — разрушение зубьев, что приведёт к остановке балансирных валов, попаданию металлической стружки в систему смазки и возможному заклиниванию или поломке шестерни распредвала, что грозит дорогостоящим ремонтом ГРМ.

Q: Нужно ли как-то специально позиционировать эту шестерню при установке? A: Да, установка требует точного соблюдения меток. Шестерня балансирного вала имеет установочную метку (обычно точка или риска), которая должна быть совмещена с соответствующей меткой на шестерне распределительного или промежуточного вала согласно схеме ГРМ, указанной в руководстве по ремонту. Неправильная установка приведёт к дисбалансу и сильнейшим вибрациям.

Q: Можно ли деактивировать балансирные валы, установив эту шестерню без них? A: Нет, это недопустимо. Если принято решение об удалении балансирных валов (для упрощения конструкции или при их поломке), необходимо установить специальные заглушки-пробки в каналы подачи масла и демонтировать сами валы. Шестерню при этом либо оставляют, но она будет вращаться вхолостую (не рекомендуется из-за ненужной нагрузки), либо также снимают, а на её место устанавливают соответствующую заглушку-шестерню (dummy gear).

Советы по эксплуатации

• 📌 Меняйте в рамках обслуживания ГРМ: Строго рекомендуется менять шестерню балансирного вала каждый раз при замене цепи или ремня ГРМ, даже если видимых повреждений нет. Это профилактическая мера, которая исключит риск внезапной поломки.
• 📌 Проверяйте состояние смежных компонентов: Перед установкой новой шестерни обязательно проверьте состояние зубьев шестерни распредвала, промежуточной шестерни (если есть) и натяжителей. Замену лучше проводить комплектом для гарантии тихой и надёжной работы.
• 📌 Используйте правильный момент затяжки: При установке крепёжной гайки или болта шестерни обязательно используйте динамометрический ключ и затягивайте с моментом, указанным в руководстве по ремонту. Слабый момент приведёт к люфту и износу шлицов, чрезмерный — может повредить вал или саму шестерню.
• 📌 Контролируйте уровень и качество масла: Работа балансирных валов и их шестерён зависит от давления и чистоты моторного масла. Своевременно меняйте масло и фильтр, используя рекомендованные производителем жидкости, чтобы обеспечить надёжную смазку и отвод тепла.
