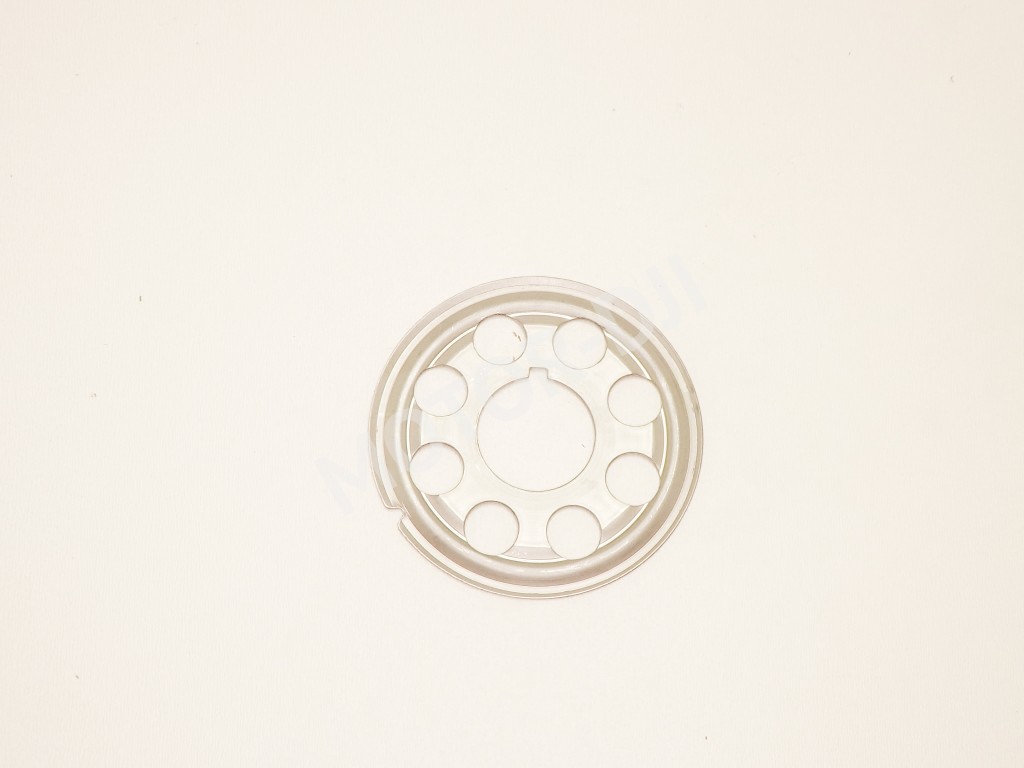

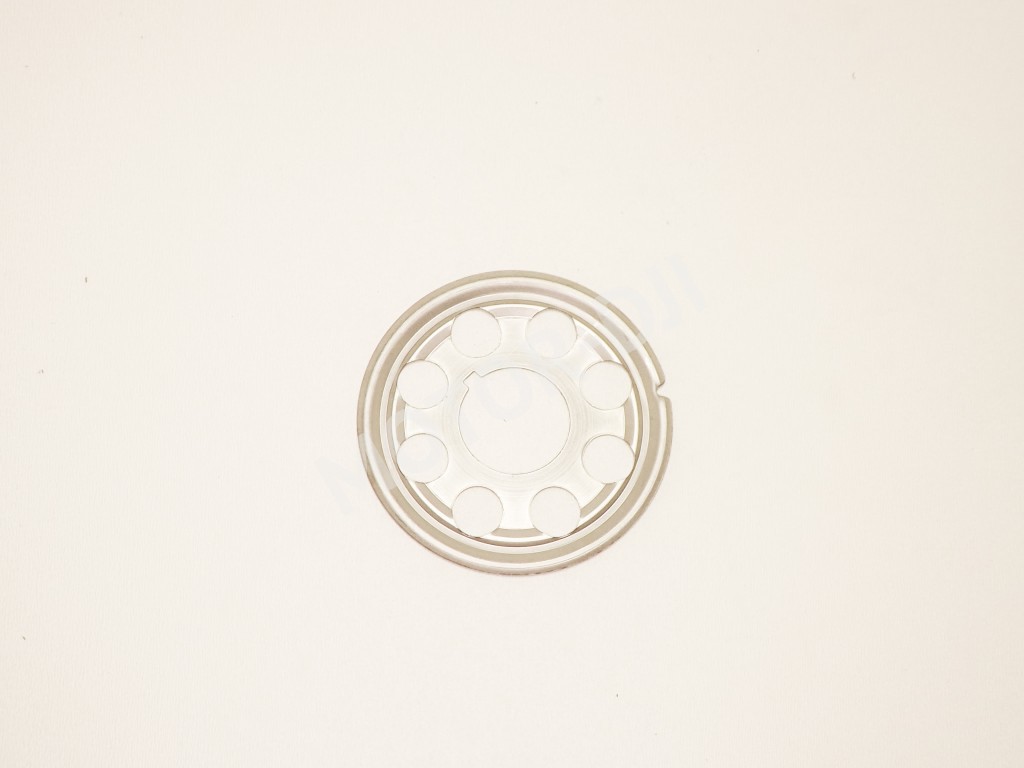

Шайба шестерни коленвала 4D56/D4BA/D4BF/D4BH Starex/H-1/H-100/H-200/Porter/Galloper/Terracan

Шайба шестерни коленвала 4D56/D4BA/D4BF/D4BH для Starex/H-1/H-100/H-200/Porter/Galloper/Terracan

Что это такое

Шайба шестерни коленвала — это упорная (стопорная) шайба, которая устанавливается перед шестерней коленчатого вала. Её ключевая задача — фиксировать шестерню в строго заданном положении на валу, предотвращая её осевое смещение и обеспечивая правильное зацепление с шестернёй распределительного вала или привода вспомогательных агрегатов. Эта деталь критически важна для сохранения точности фаз газораспределения и надёжной работы всего механизма ГРМ.

Симптомы проблем

• 🔹 Стук или посторонний шум из передней части двигателя: При износе или деформации шайбы шестерня коленвала получает возможность смещаться, что приводит к изменению зазоров в зацеплении и появлению ударного стука, особенно на переменных оборотах.
• 🔹 Смещение меток газораспределения: Ослабление фиксации шестерни может привести к её проворачиванию на валу, что вызывает сдвиг фаз ГРМ. Это проявляется в ухудшении динамики, повышенном расходе топлива, неустойчивой работе двигателя и трудном запуске.
• 🔹 Ускоренный износ шестерён и цепи/ремня ГРМ: Нестабильное положение шестерни коленвала создает неравномерную нагрузку на зубья и приводит к повышенному износу как самой шестерни, так и цепи (или ремня) ГРМ, а также успокоителей и натяжителей.

Подходит для автомобилей

Деталь предназначена для дизельных двигателей 4D56, D4BA, D4BF, D4BH, устанавливаемых на модели: MITSUBISHI: Delica (L300, L400), L200, Pajero. HYUNDAI: Galloper, Starex (H-1), H-100 (Porter), Terracan. KIA: Модели, оснащённые указанными двигателями.

Признаки замены

Замена шайбы шестерни коленвала является обязательной процедурой при любом ремонте, связанном со снятием этой шестерни или самого коленчатого вала. Также деталь подлежит замене при обнаружении её физического износа, деформации, наличия задиров или следов фреттинг-коррозии на рабочих поверхностях. Использование старой, уже «приработанной» шайбы после разборки узла недопустимо, так как она не сможет обеспечить необходимую силу фиксации.

Преимущества

• ✔ Точное позиционирование шестерни: Изготовлена с соблюдением строгих допусков, что гарантирует надёжную фиксацию шестерни коленвала без осевых люфтов и обеспечивает стабильность фаз газораспределения.
• ✔ Высокая износостойкость: Произведена из качественной стали с соответствующей термообработкой, что обеспечивает сопротивление смятию и износу под высокими нагрузками и вибрациями.
• ✔ Прямая совместимость: Является оригинальным компонентом (OEM 23354-42000) для двигателей семейства 4D5x/D4Bx, что гарантирует идеальное соответствие по размерам и геометрии, исключая риски некорректной установки.

FAQ: частые вопросы

Q: Нужно ли менять эту шайбу при каждой замене ремня ГРМ? A: Не всегда. Если для замены ремня ГРМ не требуется снимать шестерню коленвала, то шайбу трогать не нужно. Однако если шестерня снималась (например, для замены сальника коленвала или других работ), то установка новой шайбы обязательна, так как старая теряет свои упругие свойства после разборки.

Q: Можно ли использовать старую шайбу, если она выглядит целой? A: Категорически не рекомендуется. Даже при визуально хорошем состоянии, шайба уже имеет остаточную деформацию и не обеспечит прежней силы прижатия. Это может привести к проворачиванию шестерни и серьёзным проблемам с ГРМ. Это дешёвая, но критически важная деталь, на которой нельзя экономить.

Q: Что будет, если не поставить эту шайбу вовсе? A: Это приведёт к катастрофическим последствиям. Шестерня коленвала не будет зафиксирована в осевом направлении. Она сместится, что вызовет нарушение зацепления, перекос и быстрый износ цепи/ремня ГРМ, срез шпонки, а в итоге — встречу клапанов с поршнями и капитальный ремонт двигателя.

Q: При замене шайбы нужна ли дополнительная регулировка или просто затянуть болт? A: Как правило, специальной регулировки не требуется. Шайба устанавливается в паз на коленвалу, затем надевается шестерня, и весь узел фиксируется болтом крепления шкива коленвала, который затягивается с определённым моментом (указанным в руководстве по ремонту). Шайба выполняет свою функцию за счёт своей упругости и формы.

Советы по эксплуатации

• 📌 Соблюдайте момент затяжки: Ключевой момент — правильная затяжка центрального болта шкива коленвала. Используйте динамометрический ключ и данные из сервисной книги. Недостаточный момент приведёт к проворачиванию узла, а чрезмерный — к деформации шайбы или повреждению резьбы.
• 📌 Проверяйте состояние сопрягаемых деталей: Перед установкой новой шайбы обязательно осмотрите посадочное место на коленвалу и заднюю поверхность шестерни на предмет задиров, выработки или коррозии. Даже новая шайба не сможет компенсировать дефекты на этих поверхностях.
• 📌 Используйте полный ремкомплект: При плановом серьёзном обслуживании ГРМ (особенно на пробегах свыше 200-250 тыс. км) рекомендуется вместе с шайбой проверять и при необходимости менять саму шестерню коленвала и её шпонку, чтобы исключить биение и неравномерный износ.
