Трубка охлаждения турбины D4BF Hyundai Porter 1

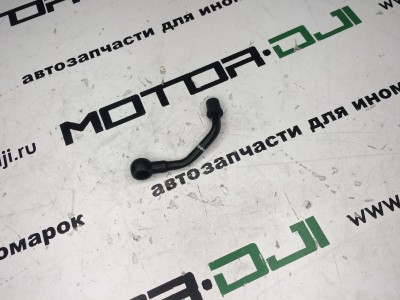

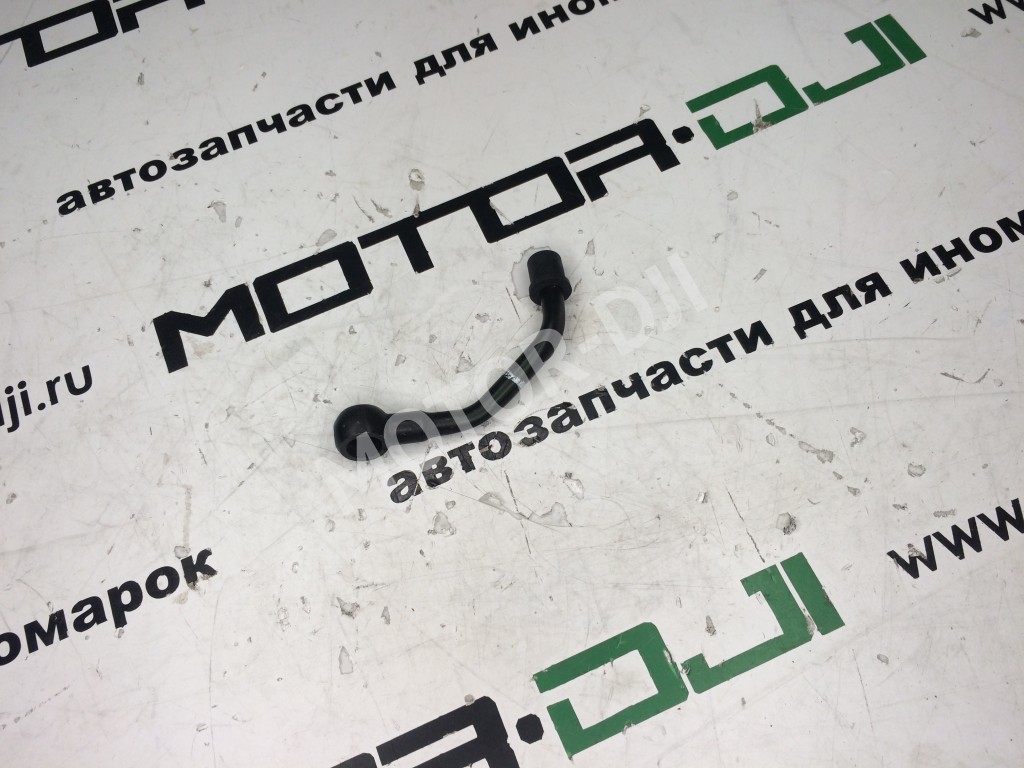

Трубка охлаждения турбины "A" для двигателя D4BF Hyundai Porter/H-100

Что это такое

Трубка охлаждения турбины "A" — это стальной или металлический патрубок, являющийся частью системы жидкостного охлаждения турбокомпрессора. Она подводит охлаждающую жидкость от двигателя к корпусу турбины, отводя избыточное тепло и предотвращая перегрев и закоксовывание масла в подшипниковом узле. Эта деталь критически важна для обеспечения долговечной и стабильной работы турбины на коммерческих автомобилях.

Симптомы проблем

• 🔹 Течь охлаждающей жидкости: Наиболее очевидный признак — появление подтёков антифриза в районе турбокомпрессора или на самой трубке. Это может быть вызвано коррозией, трещинами или разгерметизацией соединений.
• 🔹 Перегрев турбины и двигателя: Из-за неэффективного отвода тепла турбина начинает перегреваться, что может привести к её ускоренному износу, задирам вала и даже заклиниванию. Это также отражается на общей температуре двигателя.
• 🔹 Падение уровня антифриза: Постоянное уменьшение уровня охлаждающей жидкости в расширительном бачке без видимых внешних подтёков в других местах может косвенно указывать на утечку через трубку или её соединения в районе горячей турбины, где жидкость быстро испаряется.
• 🔹 Запах гари или антифриза: В моторном отсеке, особенно после остановки горячего двигателя, может ощущаться характерный сладковатый запах испаряющегося антифриза, попавшего на раскалённые части турбины или выпускного коллектора.

Подходит для автомобилей

Данная трубка охлаждения турбины "A" с номером 25441-4B150 предназначена для двигателей Hyundai/KIA D4BF (2.5 л, дизель), устанавливаемых на:

• HYUNDAI H100 / Porter (все модификации)
• ТагАЗ Porter (российская сборка)

Признаки замены

Трубку охлаждения турбины необходимо заменить при обнаружении любой из перечисленных проблем: видимая коррозия, сквозные повреждения, трещины, деформация или течь в местах фланцевых соединений. Замена также обязательна при капитальном ремонте или замене самого турбокомпрессора, так как старые трубки часто "прикипают" и теряют герметичность после разборки. Профилактическая замена рекомендуется при высоком пробеге (свыше 200-250 тыс. км) в рамках комплексного обслуживания системы охлаждения.

Преимущества

• ✔ Обеспечение надёжного охлаждения: Качественная трубка гарантирует беспрепятственную циркуляцию антифриза, эффективно отводя тепло от турбины, что напрямую влияет на её ресурс.
• ✔ Идеальное соответствие: Изготовленная для конкретной модели двигателя D4BF, трубка обеспечивает точную посадку, правильные углы изгиба и совпадение всех монтажных отверстий, что исключает проблемы с установкой и герметичностью.
• ✔ Долговечность: Оригинальные или качественные аналогичные трубки изготавливаются из материалов, устойчивых к высоким температурам, давлению и вибрациям, характерным для работы дизельного двигателя с турбонаддувом.

FAQ: частые вопросы

Q: Можно ли временно заделать течь в трубке охлаждения турбины холодной сваркой? A: Это крайне нежелательная и рискованная мера. Трубка работает в условиях высоких температур и давления. "Холодная сварка" или герметики не обеспечивают долговременной надёжности и могут разрушиться в пути, что приведёт к резкой потере антифриза, перегреву и возможному выходу из строя турбины и двигателя. Замена трубки — единственное верное решение.

Q: Почему эта трубка так важна, если турбина смазывается маслом? A: Масло действительно является основной смазкой. Однако центр турбины (картридж) раскаляется от выхлопных газов до очень высоких температур. Жидкостное охлаждение (через эту трубку и обратную) дополнительно отводит это тепло, предотвращая закоксовывание и старение масла в подшипниках, что значительно продлевает жизнь турбокомпрессору.

Q: Нужно ли менять уплотнительные прокладки/кольца при замене трубки? A: Да, обязательно. Все уплотнения (медные шайбы, резиновые кольца или прокладки) являются одноразовыми. Использование старых уплотнений почти наверняка приведёт к течи в соединениях. Все необходимые прокладки обычно идут в комплекте с оригинальной трубкой или приобретаются отдельно.

Q: Что будет, если ездить с подтекающей трубкой охлаждения турбины? A: Последствия могут быть серьёзными: постоянная потеря антифриза, риск воздушных пробок в системе охлаждения, хронический перегрев турбины, что ведёт к её дорогостоящему ремонту или замене. В худшем случае, резкий разрыв трубки может вызвать мгновенный перегрев двигателя и его заклинивание.

Советы по эксплуатации

• 📌 Регулярный осмотр: При каждом ТО или замене масла визуально проверяйте состояние трубок охлаждения и смазки турбины на предмет подтёков, следов коррозии или повреждений.
• 📌 Используйте качественный антифриз: Применяйте рекомендованные производителем охлаждающие жидкости. Дешёвые или неподходящие составы могут вызывать усиленную коррозию внутри каналов и трубок.
• 📌 Аккуратность при монтаже: При самостоятельной замене не применяйте чрезмерное усилие при затяжке гаек на фланцах, чтобы не сорвать резьбу или не деформировать трубку. Затягивайте крепления равномерно и с моментом, указанным в руководстве по ремонту.
• 📌 Проверка после замены: После установки новой трубки обязательно проверьте систему охлаждения на отсутствие воздушных пробок (прокачайте её) и убедитесь в отсутствии течей на прогретом двигателе.
