Барабан тормозной Porter H-100 (ТагАЗ)

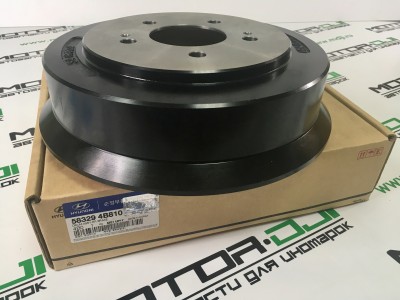

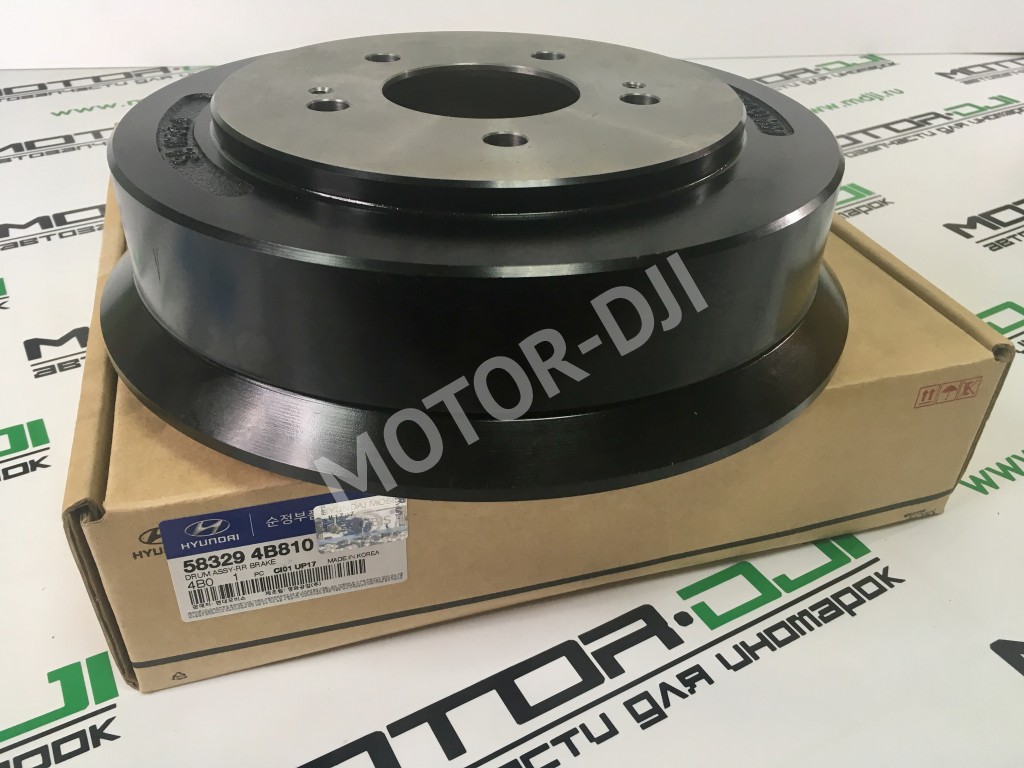

Барабан тормозной Porter H-100 (ТагАЗ) 58329-4B810

Что это такое

Тормозной барабан — это ключевой компонент барабанной тормозной системы задней оси, представляющий собой чугунную или стальную деталь в форме цилиндра. Он вращается вместе с колесом, а при нажатии на педаль тормоза тормозные колодки раздвигаются и прижимаются к его внутренней рабочей поверхности, создавая силу трения для замедления и остановки автомобиля. От его геометрической точности и износостойкости напрямую зависит эффективность и безопасность торможения.

Симптомы проблем

• 🔹 Снижение эффективности торможения: Автомобиль тормозит хуже, увеличивается тормозной путь, особенно заметно при полной загрузке или на спуске. Это происходит из-за чрезмерного износа рабочей поверхности барабана.
• 🔹 Вибрации и биение при торможении: При замедлении чувствуется пульсация педали тормоза или вибрация кузова, руля. Причина — деформация барабана (эллипсность) или его неравномерный износ.
• 🔹 Скрежет, шум при работе тормозов: Появление металлического скрежета или гула с задней оси при торможении может указывать на критический износ барабана, когда начинают контактировать металлические части колодок или ступицы.
• 🔹 Закусывание тормозов, перегрев ступицы: Барабан может деформироваться от перегрева, что приводит к его заклиниванию на ступице. Колесо при этом вращается с трудом, ступичный узел сильно нагревается даже после короткой поездки.
• 🔹 Глубокие борозды и задиры на внутренней поверхности: Визуальный признак, обнаруживаемый при снятии колеса. Глубокие риски снижают площадь контакта с колодками и могут повредить новые накладки.

Подходит для автомобилей

Деталь предназначена для коммерческих автомобилей и микроавтобусов: HYUNDAI H100 (Porter), HYUNDAI Porter, TAGAZ Porter. Подходит для моделей различных годов выпуска, оснащенных задней барабанной тормозной системой.

Признаки замены

Барабан подлежит обязательной замене в следующих случаях:

1. Превышение максимального допустимого внутреннего диаметра. Этот параметр указан в руководстве по ремонту (например, 283.0 мм). Замер производится микрометром в нескольких точках.
2. Наличие глубоких продольных борозд, трещин или сколов на рабочей поверхности, которые невозможно устранить проточкой.
3. Значительная эллипсность или бочкообразность (разность диаметров в разных сечениях более 0.1 мм), приводящая к вибрациям.
4. Деформация или повреждение посадочного отверстия под ступицу, крепежных отверстий или наружного обода.
5. Замена производится всегда в паре на одной оси — левый и правый барабаны меняются одновременно для равномерного торможения.

Преимущества

• ✔ Оригинальное качество и точность: Барабан производства Hyundai-KIA гарантирует идеальное соответствие геометрическим параметрам (диаметр, биение, посадочные размеры), что обеспечивает стабильное и предсказуемое торможение без вибраций.
• ✔ Оптимальный материал и термостойкость: Изготовлен из специального чугуна, устойчивого к высоким температурным нагрузкам, что минимизирует риск деформации (ведения) при интенсивном или длительном торможении, характерном для коммерческого использования.
• ✔ Полная совместимость и безопасность: Деталь спроектирована для конкретной модели, поэтому не требует доработок и гарантирует правильный зазор с колодками, работу механизмов подвода и отсутствие interference с другими элементами подвески.
• ✔ Долговечность: Высококачественная обработка внутренней поверхности и балансировка способствуют равномерному износу как самого барабана, так и тормозных колодок, увеличивая межсервисный интервал.

FAQ: частые вопросы

Q: Можно ли проточить (расточить) этот барабан, если на нем есть небольшие борозды? A: Да, проточка допускается, но только в пределах максимального ремонтного диаметра, указанного производителем. Однако для коммерческого автомобиля, часто работающего с нагрузкой, чаще экономически целесообразнее и безопаснее установить новый барабан, так как проточка уменьшает толщину стенки и его способность рассеивать тепло, что может привести к перегреву и ускоренному износу новых колодок.

Q: Обязательно ли менять тормозные колодки при замене барабана? A: Крайне рекомендуется. Старые колодки, приработавшиеся к геометрии изношенного барабана, будут иметь точечный контакт с новой идеально ровной поверхностью. Это приведет к ускоренному и неравномерному износу как новых барабанов, так и самих колодок, снизит эффективность торможения. Комплексная замена — залог долгой и безопасной работы узла.

Q: Что будет, если не менять изношенный барабан вовремя? A: Последствия могут быть серьезными: резкое падение эффективности торможения (особенно в экстренной ситуации), разрушение тормозных колодок (стирание накладок до металла), повреждение ступицы и колесных подшипников из-за перегрева, заклинивание колеса. В конечном итоге это приведет к более дорогостоящему ремонту и создаст прямую угрозу безопасности.

Q: Как понять, что барабан деформирован, а не просто изношен? A: Основной признак деформации (ведения) — вибрация и биение, которые появляются только в процессе торможения и пропадают при движении накатом. Простой износ обычно проявляется лишь снижением эффективности и шумом. Точный диагноз можно поставить, измерив внутренний диаметр микрометром в нескольких плоскостях — разница в значениях укажет на эллипсность.

Q: Нужно ли как-то обкатывать новые барабаны? A: Да, в первые 200-300 км рекомендуется избегать резких и интенсивных торможений. Это необходимо для того, чтобы тормозные колодки правильно притерлись к новой поверхности барабана, обеспечив максимальную площадь контакта. После обкатки эффективность торможения выйдет на расчетный уровень.

Советы по эксплуатации

• 📌 Регулярная диагностика: При каждой замене колодок или плановом ТО обязательно замеряйте внутренний диаметр барабана и проверяйте его поверхность на наличие трещин и глубоких рисок. Не полагайтесь только на визуальную оценку толщины колодок.
• 📌 Чистота — залог долговечности: При установке нового барабана тщательно очистите посадочную поверхность ступицы от ржавчины и грязи. Это обеспечит правильную посадку без перекоса и биения. Также очистите внутреннюю полость барабана от производственной пыли.
• 📌 Парная замена и сопутствующие работы: Всегда меняйте барабаны на обеих сторонах задней оси. Одновременно проверяйте состояние и смазку механизмов ручного тормоза, рабочих цилиндров, целостность пружин. Это комплексная система, где износ одного элемента ускоряет выход из строя других.
• 📌 Контроль за состоянием смежных узлов: Износ ступичных подшипников или деформация полуоси могут вызвать биение, которое ошибочно принимается за проблему с барабаном. Перед заменой убедитесь в исправности этих элементов.
