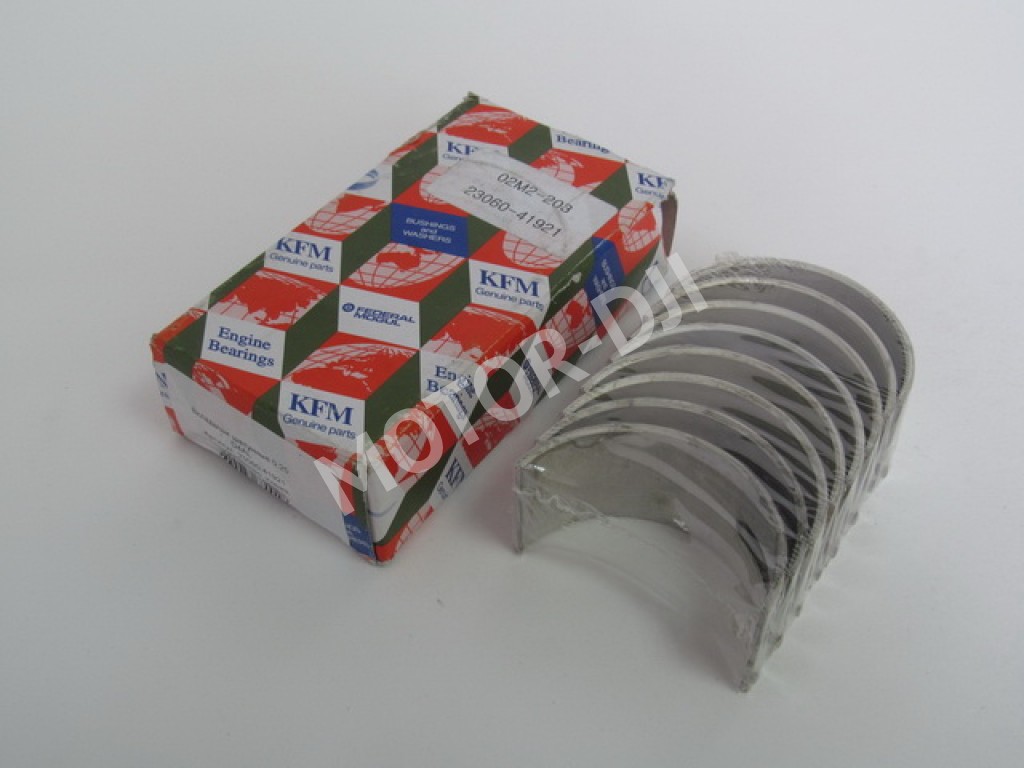

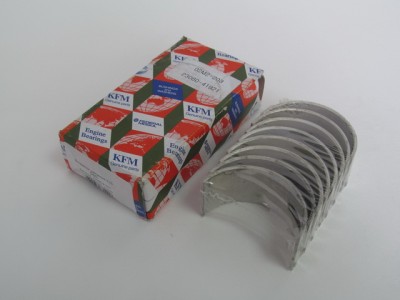

Вкладыши шатунные D4AF/D4AL/D4AE 0.25 HD-65/HD-72/HD-78

Вкладыши шатунные D4AF/D4AL/D4AE 0.25 HD-65/HD-72/HD-78 KFM

Что это такое

Вкладыши шатунные (коренные и шатунные подшипники скольжения) — это высокоточные детали, устанавливаемые между коленчатым валом и шатунами или блоком цилиндров. Их основное назначение — обеспечение минимального трения и равномерного распределения масляной плёнки в узле вращения, что критически важно для плавной и долговечной работы двигателя. Комплект вкладышей ремонтного размера 0.25 мм предназначен для восстановления изношенных посадочных мест после шлифовки коленвала.

Симптомы проблем

• 🔹 Стук или гул в нижней части двигателя: Наиболее характерный признак износа вкладышей — глухой металлический стук, частота которого увеличивается с ростом оборотов двигателя. Звук может быть особенно слышен на холодную или под нагрузкой.
• 🔹 Падение давления масла: Сильный износ вкладышей приводит к увеличению зазоров, через которые масло беспрепятственно стекает в картер. Это вызывает падение давления в системе смазки, о чём сигнализирует контрольная лампа на приборной панели.
• 🔹 Металлическая стружка в масле: При разрушении антифрикционного слоя частицы металла попадают в моторное масло. Это можно обнаружить при замене масла или на масляном щупе в виде блестящей взвеси.
• 🔹 Вибрация и потеря мощности: Чрезмерные зазоры нарушают точную геометрию работы КШМ, что приводит к повышенным вибрациям, потере компрессии и снижению эффективности двигателя.

Подходит для автомобилей

Данные вкладыши ремонтного размера предназначены для двигателей Hyundai D4AF, D4AL, D4AE, которые устанавливались на коммерческие автомобили и микроавтобусы: Hyundai HD65, Hyundai HD72, Hyundai HD78.

Признаки замены

Замена вкладышей необходима при капитальном ремонте двигателя после выявления критического износа шеек коленчатого вала. Прямыми показаниями являются: измеренный специалистом зазор, превышающий допустимые нормы, наличие задиров и рисок на рабочих поверхностях старых вкладышей и шеек коленвала, а также выполненная операция шлифовки коленвала под конкретный ремонтный размер (в данном случае — 0.25 мм).

Преимущества

• ✔ Высокое качество материалов: KFM использует стальную основу с нанесением многослойного антифрикционного покрытия (часто сплав алюминия, олова и меди), что обеспечивает отличную износостойкость, прирабатываемость и устойчивость к ударным нагрузкам.
• ✔ Точность изготовления: Вкладыши производятся с минимальными допусками, гарантируя идеальное прилегание к шейкам коленвала после его обработки. Это обеспечивает стабильное давление масла и долгий ресурс отремонтированного узла.
• ✔ Полная совместимость: Деталь соответствует оригинальным техническим спецификациям Hyundai (OEM 23060-41921) и предназначена для конкретных ремонтных размеров двигателей D4AF/D4AL/D4AE, что исключает ошибки при подборе.

FAQ: частые вопросы

Q: Как определить, какой именно ремонтный размер вкладышей мне нужен? A: Решающим фактором является состояние коленчатого вала. Коленвал измеряют микрометром, выявляя степень износа и овальность шеек. Затем его шлифуют до ближайшего ремонтного размера (0.25, 0.50, 0.75 мм и т.д.), который «снимает» минимальный слой металла для восстановления геометрии. Вкладыши подбираются строго под этот новый размер вала.

Q: Можно ли заменить только вкладыши, не шлифуя коленвал? A: Нет, это категорически не рекомендуется. Установка новых вкладышей в старые, изношенные и имеющие неправильную геометрию посадочные места на коленвале не устранит чрезмерный зазор. Это приведёт к мгновенному износу новых вкладышей, падению давления масла и повторному появлению стука в кратчайшие сроки.

Q: Чем отличаются шатунные вкладыши от коренных? A: Они имеют разную конструкцию и размер. Шатунные вкладыши устанавливаются в нижнюю головку шатуна и работают в паре с шатунными шейками коленвала. Коренные вкладыши расположены в постелях блока цилиндров и удерживают сам коленвал. Они, как правило, шире и имеют канавки для подачи масла. Путать их при сборке нельзя.

Q: Нужно ли дополнительно смазывать вкладыши при установке? A: Да, обязательно. Перед окончательной сборкой рабочие поверхности новых вкладышей и шеек коленвала необходимо обильно смазать чистым моторным маслом, которое будет использоваться в двигателе. Это предотвращает сухое трение в первые секунды запуска до момента поступления масла под давлением из системы.

Советы по эксплуатации

• 📌 Качественная подготовка: Успех ремонта на 90% зависит от правильной подготовки. Коленвал должен быть не только отшлифован, но и тщательно промыт, а все масляные каналы — прочищены. Посадочные места в шатунах и блоке также должны быть чистыми и не иметь задиров.
• 📌 Контроль зазора пластиковой щуповой лентой: После установки вкладышей и затяжки крышек шатунов и коренных подшипников с рекомендуемым моментом, зазор проверяют специальной калибровочной пластиковой лентой. Это даёт точное представление о фактическом натяге.
• 📌 Обкатка после ремонта: После замены вкладышей и сборки двигателя обязательна правильная обкатка. В первые 500-1000 км избегайте высоких оборотов (более 2500-3000 об/мин) и длительных поездок на постоянной скорости. Используйте качественное минеральное или полусинтетическое масло, которое планируется заменить после периода обкатки вместе с масляным фильтром.
