Крестовина вала карданного (большая)/-01

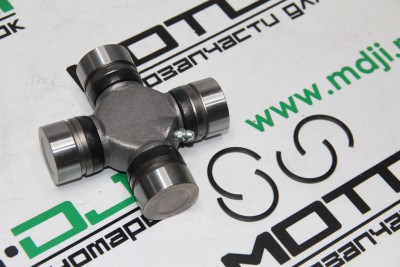

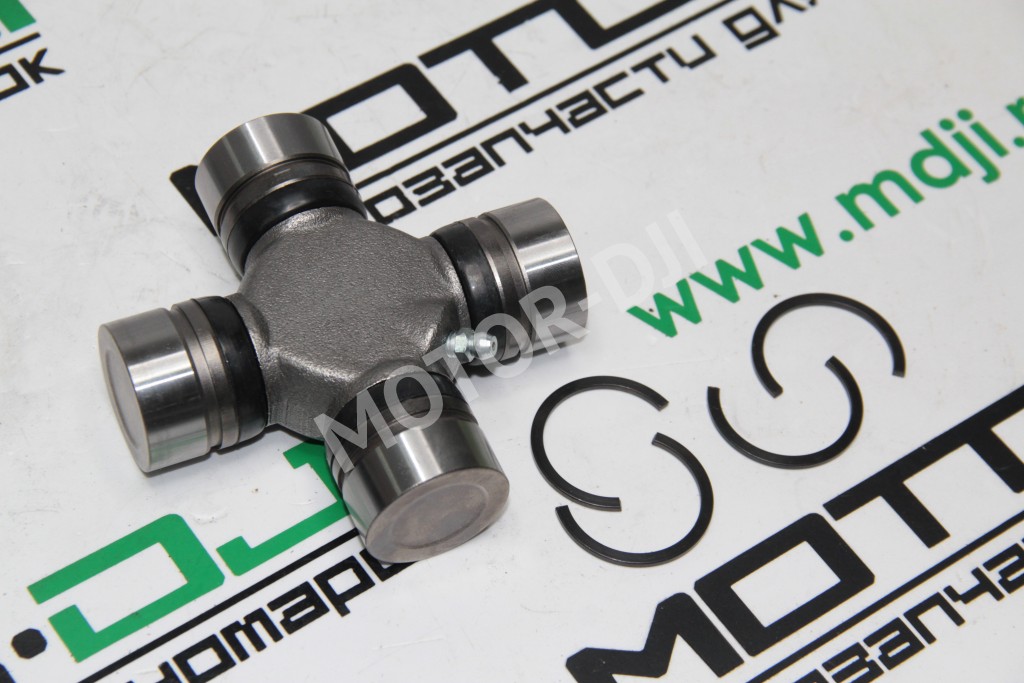

Крестовина карданного вала GMB (большая) для Hyundai HD65/72/78

Что это такое

Крестовина карданного вала (большая) — это ключевой элемент карданной передачи, обеспечивающий подвижное и плавное соединение валов под изменяющимся углом. Она представляет собой жесткий шарнир с четырьмя игольчатыми подшипниками, расположенными на взаимно перпендикулярных осях, и устанавливается в местах сочленения секций карданного вала. Её основная задача — передавать крутящий момент от раздаточной коробки или коробки передач к ведущим мостам, компенсируя изменения взаимного положения агрегатов при работе подвески и движении по неровностям.

Симптомы проблем

• 🔹 Стук или скрежет при трогании и переключении передач: Наиболее характерный признак. При разгоне или резком сбросе газа появляются отчётливые металлические удары из-под днища, вызванные критическим износом игольчатых подшипников и появлением люфта в шипах крестовины.
• 🔹 Вибрация кузова на скорости: Сильная вибрация, растущая с увеличением скорости, особенно в диапазоне 60-80 км/ч и выше. Возникает из-за дисбаланса карданного вала, так как изношенная крестовина не обеспечивает соосного вращения.
• 🔹 Щелчки или хруст при повороте руля: В некоторых случаях износ может проявляться звуками при маневрировании, когда нагрузка на шарниры меняется.
• 🔹 Повышенный шум при движении: Постоянный гул, гудение или дребезжание, идущее от карданной передачи, свидетельствует о недостатке смазки в подшипниках и их работе "на сухую".

Подходит для автомобилей

Данная крестовина (большая) предназначена для коммерческих автомобилей Hyundai серии HD:

• Hyundai HD65
• Hyundai HD72
• Hyundai HD78

Признаки замены

Крестовина карданного вала является расходным элементом, не подлежащим ремонту, и требует замены в сборе. Менять её необходимо при появлении любого из вышеперечисленных симптомов, а также:

• При визуальном обнаружении следов вытекающей загустевшей смазки или ржавчины на игольчатых подшипниках.
• При ощутимом рукой радиальном люфте в шарнире (при проверке на подъёмнике).
• В рамках планового технического обслуживания тяжёлой техники после пробега, рекомендованного производителем.
• После серьёзных ударов по карданному валу (например, наезд на крупное препятствие).

Преимущества

• ✔ Высокая износостойкость и точность: GMB как производитель комплектующих мирового уровня обеспечивает точную геометрию шипов и посадочных мест, а также использует качественные подшипники, что гарантирует долгий срок службы и минимальный дисбаланс.
• ✔ Надёжное уплотнение: Сальники и защитные колпачки эффективно удерживают консистентную смазку внутри подшипников и защищают их от попадания воды, грязи и абразивных частиц, что критически важно для коммерческого транспорта.
• ✔ Полная совместимость: Крестовина является точным аналогом оригинальной детали (OEM KIA-01) и обеспечивает идеальную посадку и работоспособность в карданной передаче вашего Hyundai HD.
• ✔ Стабильность работы: Качественное изготовление обеспечивает плавную передачу крутящего момента без рывков и вибраций, снижая нагрузку на другие элементы трансмиссии.

FAQ: частые вопросы

Q: Чем «большая» крестовина отличается от «малой»? A: «Большая» и «малая» — это условное обозначение разных крестовин на одном карданном валу, обычно отличающихся размерами (диаметром шипов и иголок подшипников) и местом установки (ближе к раздатке или к мосту). Они не взаимозаменяемы. Важно выбирать крестовину именно по каталожному номеру, соответствующему месту поломки.

Q: Можно ли заменить только одну крестовину, если их две на валу? A: Да, можно менять по отдельности. Однако рекомендуется проводить диагностику обоих шарниров. Часто износ происходит неравномерно, но если пробег большой, а ресурс второй крестовины также на исходе, экономически целесообразно заменить их комплектом, чтобы вскоре снова не снимать карданный вал для ремонта.

Q: Почему после замены крестовины может оставаться вибрация? A: Вероятная причина — нарушение балансировки карданного вала. Балансировка кардана — это точная процедура. При замене крестовины вал разбирается, а затем собирается. Если метки, нанесённые на заводе, не были соблюдены при сборке, возникает дисбаланс. Также вибрацию может вызывать не затянутая с нужным моментом гайка фланца или износ других шарниров (например, промежуточной опоры).

Q: Нужно ли смазывать новую крестовину при установке? A: Крестовины GMB поставляются предварительно заполненными смазкой, достаточной для начала эксплуатации. Однако профессиональные автомеханики часто рекомендуют добавить в каждый подшипник небольшое количество специальной консистентной смазки для карданных шарниров (например, с дисульфидом молибдена) перед запрессовкой, чтобы гарантировать максимальный ресурс.

Q: Можно ли продолжать эксплуатацию со стуком от крестовины? A: Категорически не рекомендуется. Сильно изношенная крестовина может разрушиться в движении («вывернуться»), что приведёт к полному разъединению карданного вала. Это опасная ситуация, чреватая не только обездвиживанием автомобиля, но и серьёзными повреждениями днища, топливных баков, тормозных магистралей и травмами для окружающих.

Советы по эксплуатации

• 📌 Регулярная диагностика: При каждом ТО на подъёмнике проверяйте состояние карданных шарниров на предмет люфта, подтекания смазки и целостности пыльников. Просто покачав вал рукой, можно выявить начинающийся износ.
• 📌 Бережливая эксплуатация: Старайтесь избегать резких стартов с пробуксовкой и езды по глубокой грязи и воде. Гидроудар и абразивные частицы — главные враги игольчатых подшипников крестовины.
• 📌 Качественная замена: Замена крестовины требует использования пресса и специального съёмника. Неправильная запрессовка (перекос) мгновенно выведет новую деталь из строя. Доверяйте работу специалистам, знакомым с ремонтом грузовой техники.
• 📌 Используйте правильную смазку: При обслуживании карданных шарниров (если они имеют пресс-маслёнки) используйте только рекомендованную тугоплавкую консистентную смазку для ШРУСов или карданных валов. Обычный литол или солидол не выдержат высоких температур и нагрузок в этом узле.
