вкладыши шатунные / Carens/Sportage/SantaFe/Trajet/Tucson 2,0/2,2 CRDI

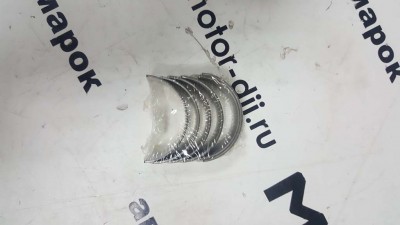

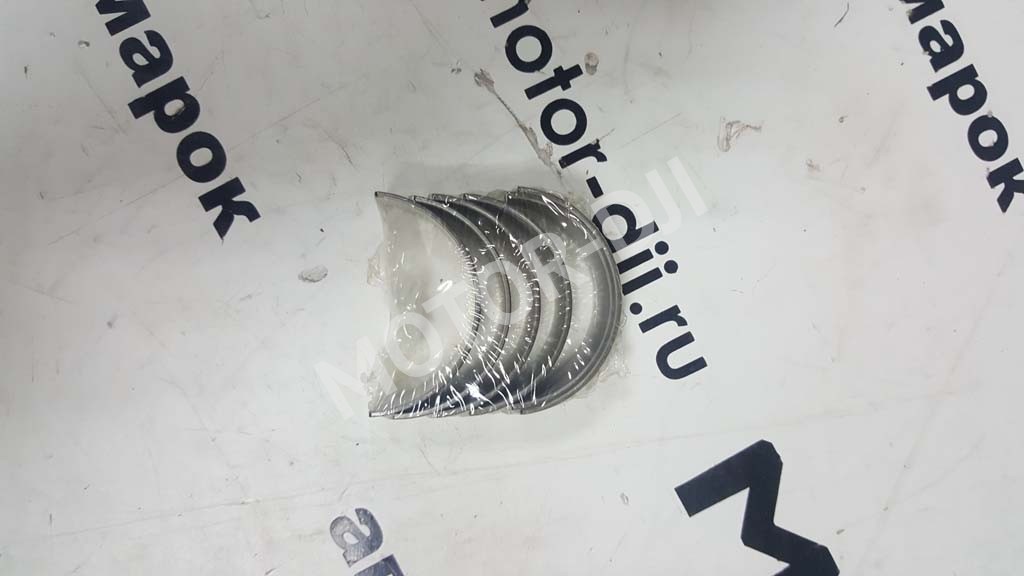

Вкладыши шатунные TDC для KIA Carens/Sportage, HYUNDAI Santa Fe/Trajet/Tucson 2.0/2.2 CRDI

Что это такое

Шатунные вкладыши — это тонкостенные подшипники скольжения, устанавливаемые в нижней головке шатуна и на шатунной шейке коленчатого вала. Их основная функция — обеспечение минимального трения и равномерного распределения масляной плёнки между вращающимся коленвалом и подвижным шатуном, что критически важно для работы двигателя. От их состояния напрямую зависит ресурс и стабильность силового агрегата.

Симптомы проблем

• 🔹 Стук или гул в нижней части двигателя: Наиболее характерный признак. На холостых оборотах или под нагрузкой появляется глухой металлический стук, частота которого увеличивается с ростом оборотов двигателя.
• 🔹 Падение давления масла: Сильный износ или проворот вкладышей увеличивает зазоры, из-за чего масло свободно стекает в картер, и давление в системе смазки падает. На приборной панели может загореться или мигать контрольная лампа давления масла.
• 🔹 Металлическая стружка в масле: При разрушении антифрикционного слоя в масле появляется металлическая взвесь или блестящая стружка, что видно на масляном щупе или при замене масла. Это критический признак, требующий немедленного вмешательства.

Подходит для автомобилей

Данные вкладыши предназначены для дизельных двигателей 2.0 и 2.2 CRDI (D4EA, D4HB) в следующих моделях:

• KIA: Carens II (RE), Sportage II (SL)
• HYUNDAI: Santa Fe II (CM), Trajet (FO), Tucson (JM)

Признаки замены

Замена шатунных вкладышей необходима при их естественном износе во время капитального ремонта двигателя, а также при любом из перечисленных симптомов. Прямым показанием является измеренный микрометром зазор между вкладышем и шейкой коленвала, превышающий допустимые производителем пределы (обычно более 0.07-0.1 мм). Проворот или выкрашивание вкладыша — аварийная ситуация, требующая обязательной замены комплекта и шлифовки коленвала.

Преимущества

• ✔ Точное соответствие оригиналу: Вкладыши TDC производятся с соблюдением строгих допусков по толщине, геометрии и размерам масляных канавок, что гарантирует правильное формирование масляного клина и отсутствие задиров.
• ✔ Высококачественный антифрикционный слой: Использование современных сплавов (чаще всего алюминий-олово или триметаллические композиции) обеспечивает высокую износостойкость, отличную прирабатываемость и устойчивость к ударным нагрузкам.
• ✔ Надёжность и долговечность: Качественные материалы и точное изготовление обеспечивают стабильный рабочий зазор на протяжении всего срока службы, защищая коленчатый вал и шатуны от повреждений.

FAQ: частые вопросы

Q: Можно ли заменить только один вкладыш, если стучит только в одном цилиндре? A: Категорически не рекомендуется. Износ происходит неравномерно, и замена только одного комплекта приведет к разному сопротивлению вращению коленвала и дисбалансу. Менять нужно полный комплект шатунных вкладышей на все цилиндры одновременно.

Q: Обязательно ли шлифовать коленвал при замене вкладышей? A: Не всегда, но в 90% случаев при износе вкладышей изнашивается и сама шейка коленвала. Перед покупкой новых вкладышей коленвал необходимо замерить микрометром. Вкладыши поставляются в стандартном (номинальном) размере и в ремонтных (уменьшенных на 0.25, 0.5, 0.75, 1.0 мм). Если шейка имеет выработку или овальность, коленвал шлифуют под ближайший ремонтный размер и устанавливают соответствующие вкладыши.

Q: Что будет, если продолжить ездить со стучащими шатунными вкладышами? A: Это приведет к катастрофическим последствиям. Увеличившийся зазор нарушит масляную плёнку, возникнет сухое трение, перегрев и, в итоге, вкладыш может провернуться, перекрыв канал подачи масла. Это вызовет задиры на шейке, заклинивание шатуна и, в худшем случае, обрыв шатуна с пробоем блока цилиндров — двигатель придется менять.

Q: Чем отличаются шатунные вкладыши от коренных? A: Они устанавливаются в разных местах и несут разную нагрузку. Коренные вкладыши расположены в постели блока двигателя и удерживают сам коленчатый вал. Шатунные — находятся в нижней головке шатуна и соединяют её с коленвалом. Они работают в условиях более высоких ударных нагрузок. Эти вкладыши имеют разные размеры, конструкцию и не являются взаимозаменяемыми.

Советы по эксплуатации

• 📌 Используйте только рекомендованное масло: Для двигателей CRDI критически важно использовать качественное моторное масло с правильным классом вязкости (чаще всего 5W-30 или 5W-40) и допуском (например, по API). Несвоевременная замена или неподходящее масло — главная причина преждевременного износа вкладышей.
• 📌 Следите за давлением масла: Регулярно обращайте внимание на показания датчика давления масла. Любые отклонения от нормы — повод для немедленной диагностики.
• 📌 Проводите замену в сборе: Всегда меняйте вкладыши на всех шатунах одновременно, используя динамометрический ключ для затяжки шатунных болтов с точным моментом и углом доворота, указанным в руководстве по ремонту.
