Реле втягивающее стартера Хундай SOHC -00

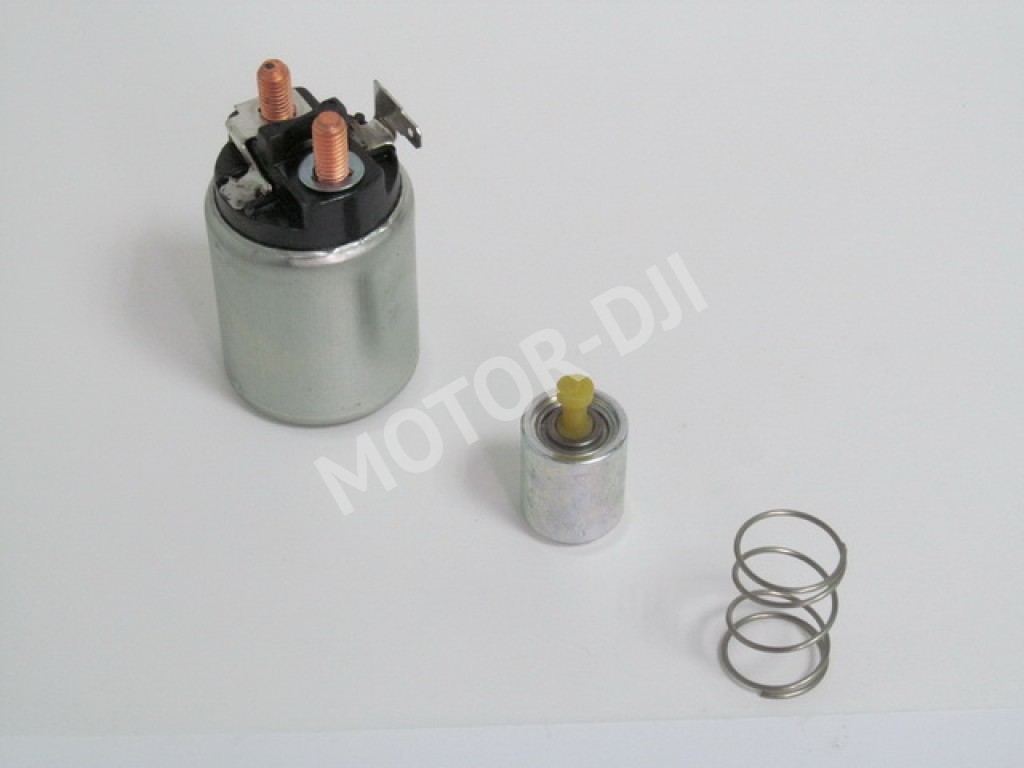

Реле втягивающее стартера MIDO для Hyundai SOHC (36120-11140)

Что это такое

Втягивающее реле стартера (соленоид) — это электромеханический узел, который выполняет две ключевые функции в системе запуска двигателя. Оно сдвигает бендикс стартера для зацепления с венцом маховика и одновременно замыкает силовые контакты, подавая мощный ток на электродвигатель стартера. Без исправного реле запуск двигателя невозможен, даже если сам стартер в порядке.

Симптомы проблем

• 🔹 Щелчок без запуска: При повороте ключа слышен четкий одиночный или множественный щелчок из-под капота, но стартер не крутит двигатель. Это самый частый признак неисправности втягивающего реле.
• 🔹 Стартер не выключается: Двигатель запустился, но стартер продолжает работать с характерным жужжанием. Это опасная ситуация, которая может привести к разрушению бендикса или маховика.
• 🔹 Нестабильный запуск: Стартер срабатывает не с каждой попытки, иногда требуется несколько поворотов ключа. Часто сопровождается щелчками или тихим жужжанием реле.
• 🔹 Отсутствие реакции: При повороте ключа в положение «старт» нет никаких звуков — ни щелчков, ни работы стартера. Это может указывать как на проблемы с реле, так и на обрыв цепи или разряженный аккумумулятор.

Подходит для автомобилей

Данное реле втягивающее MIDO (оригинальный код 36120-11140) предназначено для автомобилей Hyundai с бензиновыми двигателями серии SOHC (Single OverHead Camshaft):

• Hyundai Accent / Verna (1999-2005 гг.)
• Hyundai Avanta / Elantra / Lantra (с 2000 г.)
• Hyundai Coupe / Tiburon (1996-2001 гг.)
• Hyundai Sonata (1998-2001 гг.)

Признаки замены

Замена реле необходима при появлении любого из вышеперечисленных симптомов, особенно характерных щелчков без вращения стартера. Диагностика часто сводится к проверке: если при повороте ключа на управляющий контакт реле приходит напряжение 12В, а силовые контакты не замыкаются (стартер молчит), — реле неисправно. Также замена показана при видимых повреждениях корпуса, окислении клемм или подгорании контактов, обнаруженных при снятии стартера.

Преимущества

• ✔ Надежная коммутация: Изготовлено с использованием качественных материалов, обеспечивающих стабильное замыкание силовых контактов под высокой нагрузкой (250-300 А) и долгий срок службы.
• ✔ Точная механика: Втягивающая обмотка и возвратная пружина рассчитаны на четкое и быстрое срабатывание, что гарантирует мгновенное зацепление бендикса с маховиком и снижает износ деталей.
• ✔ Полная совместимость: Реле MIDO является точным аналогом оригинальной детали Hyundai 36120-11140. Оно имеет идентичные посадочные размеры, электрические параметры и разъем подключения, что обеспечивает простую установку без доработок.
• ✔ Защита от перегрева: Корпус и внутренняя конструкция рассчитаны на работу в условиях высоких температур в подкапотном пространстве, что предотвращает преждевременный выход из строя.

FAQ: частые вопросы

Q: Слышу щелчок, но стартер не крутит. Это точно реле? A: В 80% случаев при таком симптоме виновато именно втягивающее реле. Однако перед заменой необходимо исключить другие возможные причины: сильную разрядку или неисправность аккумулятора, окисление клемм на нем и на стартере, а также плохое «массовое» соединение. Если аккумулятор заряжен, а при замыкании силовых контактов на стартере напрямую он начинает крутиться — диагноз подтверждается.

Q: Можно ли отремонтировать втягивающее реле, а не менять? A: Теоретически некоторые реле разборные, и можно почистить силовые контакты («пятаки»). Но на практике это временная мера. Из-за постоянных высоких токов контакты подгорают, а медная обмотка может перегореть. Учитывая доступную цену новой детали, ремонт нецелесообразен и ненадежен. Замена на новое реле — правильное решение.

Q: В чем разница между втягивающим реле и реле стартера в монтажном блоке? A: Это совершенно разные детали. Реле в монтажном блоке (под капотом или в салоне) — это маломощное электронное реле, которое лишь подает управляющий сигнал (+12В) на обмотку втягивающего реле. А само втягивающее реле (соленоид) установлено непосредственно на корпусе стартера и отвечает за подачу сотен ампер тока на электромотор стартера и механическое выдвижение бендикса.

Q: Почему стартер иногда продолжает работать после запуска двигателя? A: Это происходит из-за залипания силовых контактов («пятаков») внутри втягивающего реле или из-за того, что подвижный сердечник (якорь) заклинивает в крайнем положении. Механический привод бендикса при этом не возвращается назад. Это аварийный режим, требующий немедленного отключения аккумулятора и замены реле, чтобы избежать серьезных повреждений.

Советы по эксплуатации

• 📌 Диагностика цепи: Перед заменой проверьте целостность провода, идущего от аккумулятора к стартеру, и надежность его крепления. Ослабленная или окисленная клемма на этом проводе может вызывать симптомы, идентичные неисправному реле.
• 📌 Чистота контактов: При установке нового реле обязательно зачистите наконечники всех подключаемых проводов (силового и управляющего) и обеспечьте их надежный контакт. Это предотвратит падение напряжения и перегрев.
• 📌 Избегайте длительного пуска: Не удерживайте ключ в положении «старт» дольше 10-15 секунд. Длительная работа приводит к перегреву обмоток стартера и втягивающего реле, что резко сокращает их ресурс. Делайте паузы не менее 30 секунд между попытками запуска.
