Крестовина кардана Портер, Галлопер, Терракан 2.5
Крестовина кардана Портер, Галлопер, Терракан 2.5

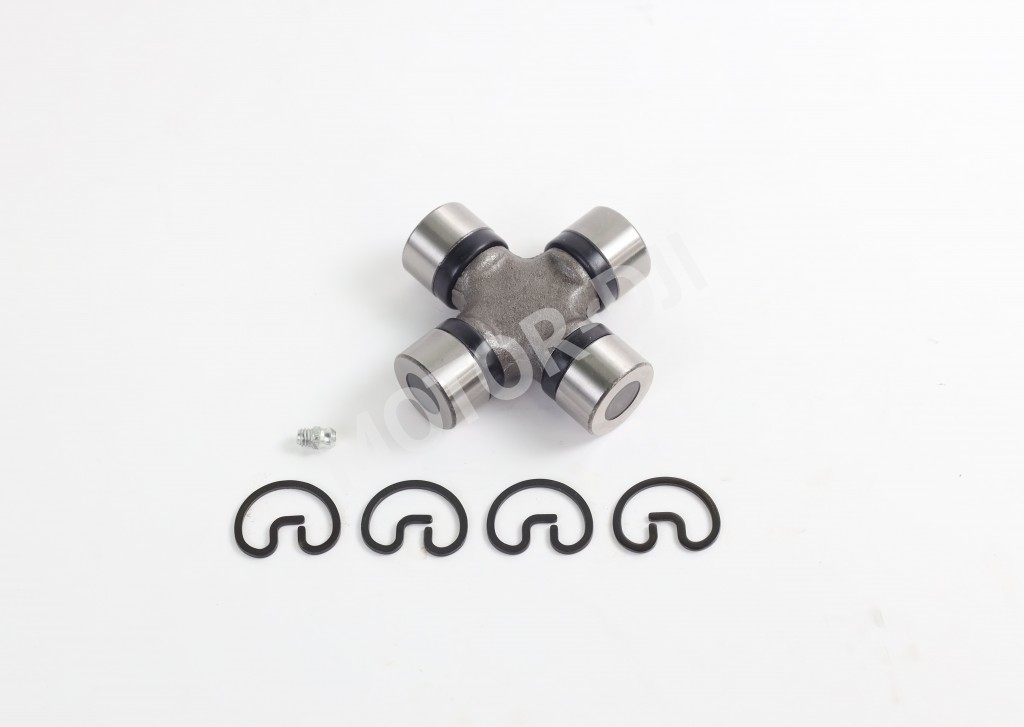

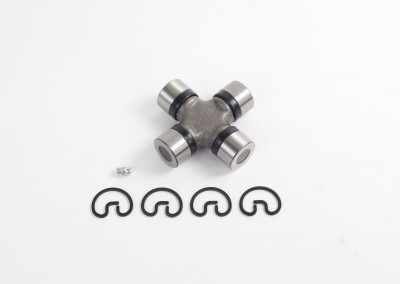

Крестовина кардана задняя Галл/Н1-2WD/H100/С-Фе/Тер2,5 (80_27)/Туксан зад (JUST DRIVE, JTU0025)
Что это такое
Крестовина кардана — это ключевой элемент шарнирного соединения карданного вала, обеспечивающий передачу крутящего момента от раздаточной коробки или коробки передач к заднему мосту под изменяющимся углом. Данная модель представляет собой универсальный шарнир (карданный шарнир неравных угловых скоростей), состоящий из крестовины с четырьмя шипами-цапфами и игольчатых подшипников в стаканах. Она предназначена для задней секции карданного вала на полноприводных и заднеприводных автомобилях.
Симптомы проблем
- 🔹 Стук и вибрация: Наиболее характерный признак — отчетливые металлические стуки, щелчки или удары при трогании с места, переключении передач или изменении нагрузки на трансмиссию. На высоких скоростях износ крестовины часто вызывает сильную вибрацию, отдающую в кузов.
- 🔹 Люфт в карданном валу: При визуальном осмотре и попытке повертить карданный вал вручную можно ощутить заметный радиальный люфт или зазор в месте соединения крестовин. Изношенные игольчатые подшипники не фиксируют шипы крестовины плотно.
- 🔹 Скрип и заедание: При недостатке смазки или попадании грязи в шарнир может возникать скрип, хруст при вращении. В запущенных случаях шарнир может «закусывать» — вращаться с заметным сопротивлением, что ведет к перегреву и разрушению подшипников.
Подходит для автомобилей
Данная крестовина предназначена для заднего карданного вала следующих моделей:
- MITSUBISHI Pajero (I, II поколение)
- HYUNDAI Galloper (I, II)
- HYUNDAI Starex / H-1 (первое поколение, до 2007 г.)
- HYUNDAI Grand Starex / H-1 (второе поколение, с 2007 г.)
- HYUNDAI H100 / Porter
- HYUNDAI Santa Fe (первое поколение, SM)
- HYUNDAI Terracan (2.5 CRDi)
- HYUNDAI Tuscani
Признаки замены
Замена крестовины необходима при выявлении любого из симптомов, описанных выше. Конкретными критериями являются: наличие видимого люфта при ручной проверке, разрушение сальников и утечка консистентной смазки, выработка на рабочих поверхностях шипов крестовины или иголках подшипников. Регламентная замена часто проводится при пробеге 150-200 тыс. км или в рамках капитального ремонта карданного вала.
Преимущества
- ✔ Точная геометрия и посадка: Крестовина JUST DRIVE изготавливается с соблюдением строгих допусков, что гарантирует идеальную посадку в вилку кардана без перекосов и обеспечивает балансировку вала.
- ✔ Качественные материалы: Для производства используются легированные стали, прошедшие термообработку (цементацию), что обеспечивает высокую поверхностную твердость шипов для сопротивления износу и вязкую сердцевину для устойчивости к ударным нагрузкам.
- ✔ Надежные подшипниковые узлы: Игольчатые подшипники укомплектованы качественными иглами и стаканами, имеют эффективные уплотнительные кольца (сальники) для удержания смазки и защиты от абразивных частиц.
- ✔ Полная комплектность: В набор, как правило, входит сама крестовина, комплект игольчатых подшипников в стаканах, стопорные кольца и пакеты со смазкой для предварительного заполнения.
FAQ: частые вопросы
Q: Можно ли заменить крестовину самостоятельно в гараже? A: Да, эта работа выполнима при наличии специального съемника для запрессовки стаканов подшипников, мощного струбцины или тисков, а также опыта. Критически важно правильно запрессовать стаканы, не повредив сальники, и надежно зафиксировать их стопорными кольцами. Без инструмента и навыков высок риск деформации вилки или неправильной сборки, что приведет к вибрациям.
Q: Нужно ли балансировать карданный вал после замены крестовины? A: В большинстве случаев, если замена выполнена аккуратно, а старая и новая деталь имеют идентичную массу и геометрию, балансировка может не потребоваться. Однако если после замены на скорости появилась вибрация, которой не было раньше, балансировку карданного вала в сборе необходимо выполнить на специальном стенде.
Q: Как часто нужно обслуживать (смазывать) крестовину кардана? A: Современные карданные шарниры, как правило, являются необслуживаемыми и рассчитаны на весь срок службы. Данная крестовина также относится к таким. Однако на некоторых старых моделях авто могут быть пресс-масленки. Если они есть, смазку стоит проводить каждые 10-15 тыс. км, используя специальную консистентную смазку для ШРУСов или карданных шарниров.
Q: Что будет, если продолжать ездить с изношенной крестовиной? A: Эксплуатация с неисправной крестовиной крайне опасна. Это приводит к прогрессирующему разрушению подшипников, заклиниванию шарнира, что может вызвать резкий удар и проворот кардана, повреждение вилок или даже обрыв карданного вала в движении. Это грозит полной потерей передачи крутящего момента на ведущие колеса и серьезной аварией.
Советы по эксплуатации
- 📌 Регулярная диагностика: При каждом ТО или при подъеме автомобиля на подъемнике старайтесь проверять карданный вал на люфт в шарнирах и состояние пыльников (сальников) крестовин. Своевременное обнаружение проблемы сэкономит деньги на более дорогом ремонте.
- 📌 Чистота при замене: При установке новой крестовины обеспечьте абсолютную чистоту рабочего места и деталей. Попадание даже мелкой песчинки в игольчатый подшипник приведет к его ускоренному износу и появлению шума.
- 📌 Правильная смазка: Если в комплекте идет смазка, обязательно заполните ею полости новых подшипниковых стаканов перед установкой. Это обеспечит мгновенную смазку в начале работы и продлит ресурс узла.
