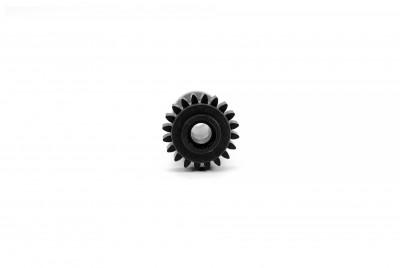

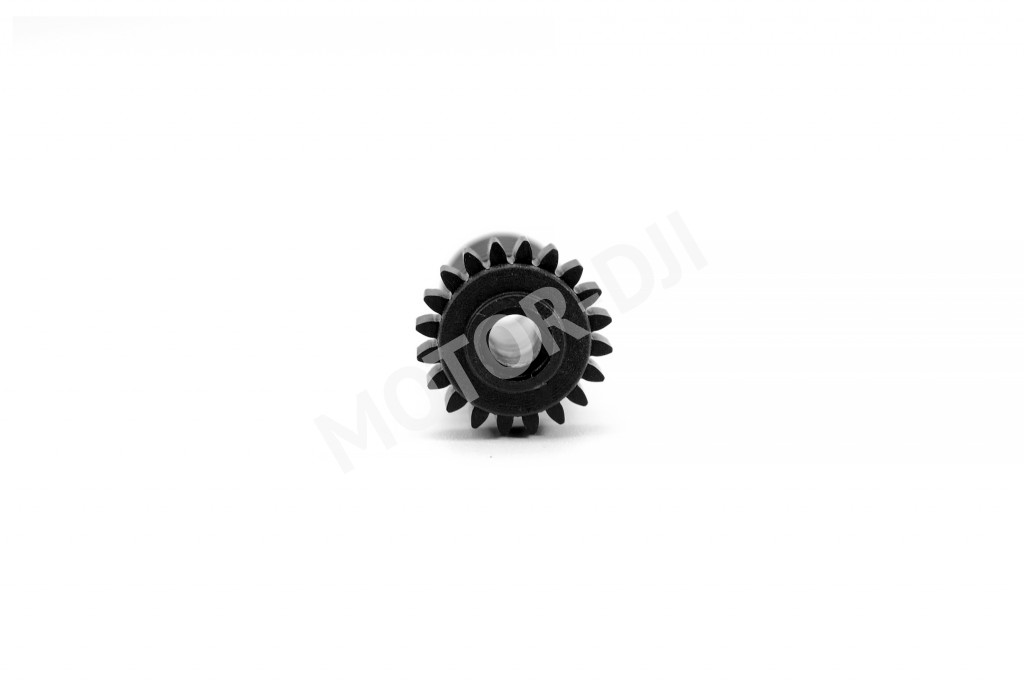

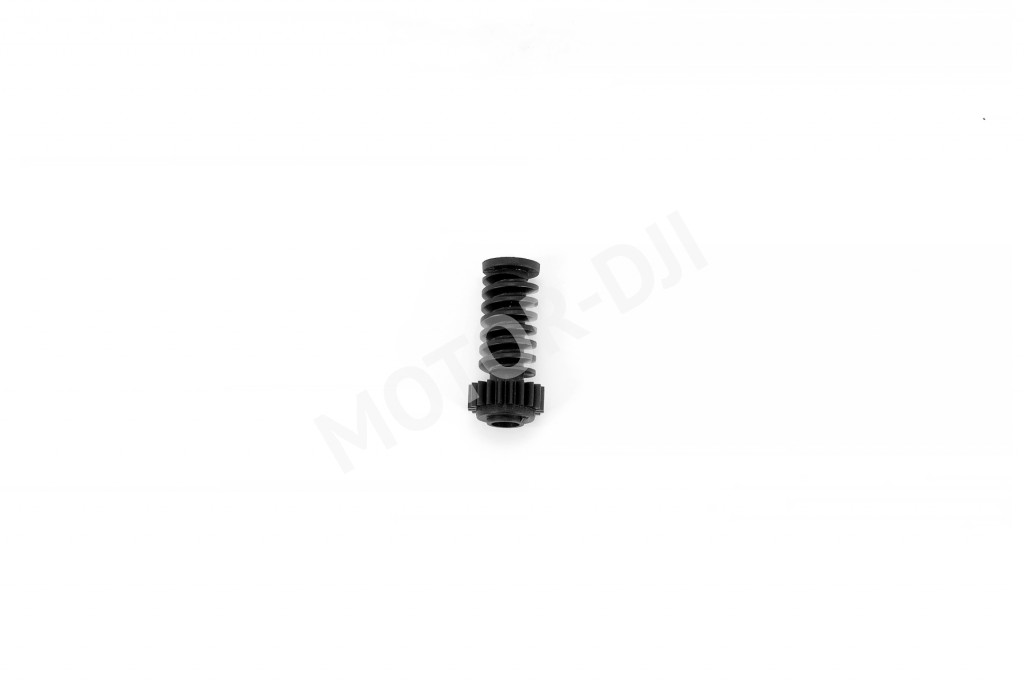

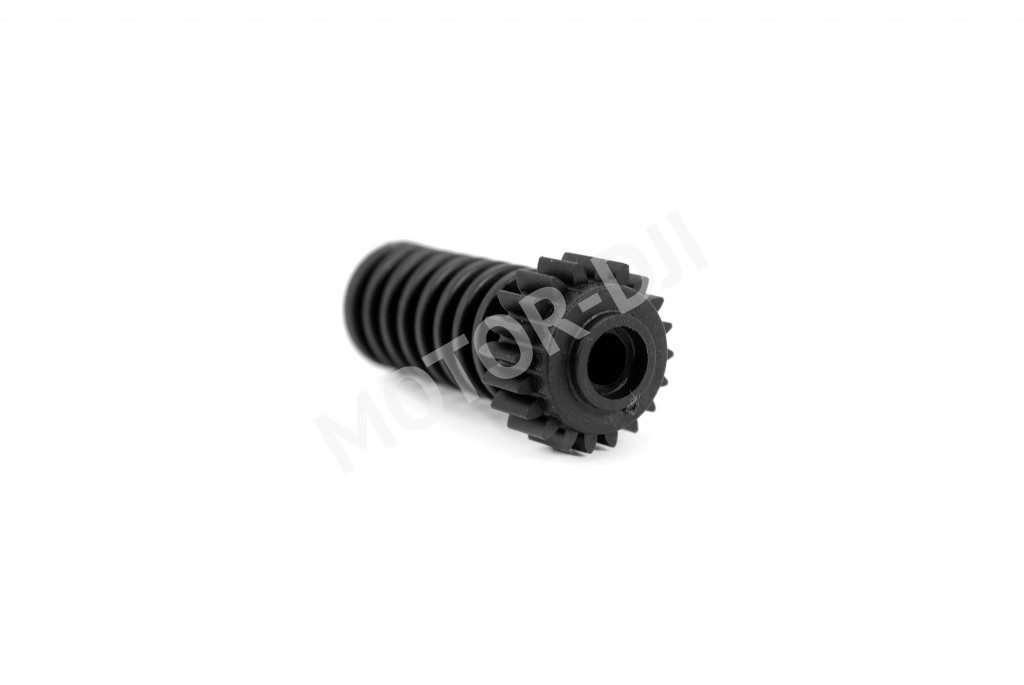

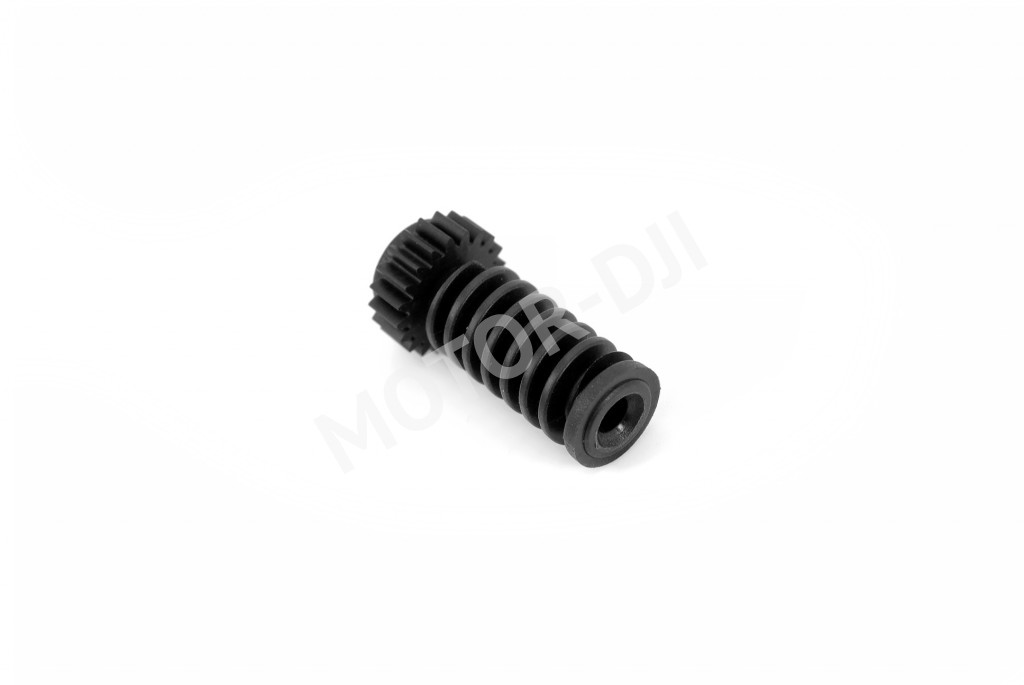

Шнек (червяк) B актуатора турбины 20 зубов/7 витков

Шнек (червяк) B актуатора турбины 20 зубов/7 витков LXParts

Что это такое

Шнек, или червячная передача, является ключевым исполнительным элементом в актуаторе турбокомпрессора (турбины). Этот компонент, имеющий конфигурацию 20 зубов и 7 витков, преобразует вращательное движение сервомотора или вакуумного привода в точное линейное перемещение штока, который, в свою очередь, регулирует положение перепускной заслонки (вестгейта). От его целостности и плавности хода напрямую зависит стабильность давления наддува, динамика и эффективность работы двигателя.

Симптомы проблем

• 🔹 Плавающее давление наддува или турбояма: Турбина не выходит на заданное давление, разгон становится вялым и неравномерным, ощущаются провалы при наборе скорости.
• 🔹 Ошибки по турбонаддуву: ЭБУ двигателя фиксирует несоответствие между заданным и фактическим давлением (например, ошибки P0299, P2263) и может перевести мотор в аварийный режим.
• 🔹 Стук или скрежет из области турбины: При износе или поломке зубьев червяка во время работы актуатора могут быть слышны механические посторонние звуки.
• 🔹 Заклинивание актуатора: Шток актуатора перестает двигаться, что приводит либо к полному отсутствию наддува, либо, наоборот, к постоянному избыточному давлению ("перекруту" турбины).

Подходит для автомобилей

Данный шнек с артикулом CF-777 является ремонтным комплектующим для восстановления актуаторов турбокомпрессоров, устанавливаемых на широкий спектр дизельных и бензиновых двигателей. Он применяется в турбинах таких производителей, как Garrett, BorgWarner, Mitsubishi (MHI), IHI, используемых на автомобилях Volkswagen, Audi, Skoda, Seat, Ford, Volvo, BMW, Mercedes-Benz и многих других.

Признаки замены

Замена шнека необходима при его механическом износе, сколах или поломке зубьев, что диагностируется при разборке актуатора. Прямым признаком является люфт, заедание или невозможность плавного проворачивания червяка в сборе с шестерней. Также замена показана при восстановлении актуатора после выхода из строя сервомотора, если червячная пара имеет следы коррозии или повреждений.

Преимущества

• ✔ Точное восстановление функции актуатора: Изготовлен с соблюдением строгих допусков, что обеспечивает точное соответствие оригиналу по шагу, количеству зубьев и витков, гарантируя правильное позиционирование вестгейта.
• ✔ Высокая износостойкость: Деталь производится из прочных материалов с антикоррозионным покрытием, что обеспечивает долгий срок службы даже в условиях высоких температур и нагрузок в подкапотном пространстве.
• ✔ Экономичная альтернатива: Позволяет отремонтировать актуатор турбины без необходимости покупки дорогостоящего нового узла в сборе, что значительно сокращает затраты на ремонт.
• ✔ Совместимость: Универсальное решение для множества моделей турбокомпрессоров, где применяется червяк с параметрами 20 зубов и 7 витков, упрощает поиск запчасти.

FAQ: частые вопросы

Q: Можно ли установить этот шнек самостоятельно, не снимая турбину? A: Нет, для замены шнека необходимо демонтировать актуатор с турбокомпрессора, а в большинстве случаев — снять и саму турбину для удобства и правильности разборки. Работа требует специальных навыков и понимания устройства актуатора, так как критически важна последующая калибровка положения штока.

Q: Чем отличается шнек "B" от других модификаций? A: Буквенное обозначение (A, B, C и т.д.) обычно указывает на конкретную геометрию, угол или шаг червяка, которые уникальны для разных моделей актуаторов. Шнек "B" с параметрами 20/7 подходит для строго определенного списка турбин. Установка несоответствующей модификации приведет к некорректной работе наддува.

Q: Почему после замены шнека и сборки актуатора турбина все равно не работает правильно? A: Вероятнее всего, проблема в неправильной калибровке (настройке начального положения) штока актуатора. После замены любой внутренней части механизма эту настройку необходимо выполнять заново с помощью специального инструмента (калибратора) согласно техническим данным для конкретной модели турбины.

Q: Что случится, если продолжать ездить с изношенным червяком в актуаторе? A: Это приведет к прогрессирующему ухудшению управляемости турбиной: потеря мощности, увеличение расхода топлива, риск возникновения ошибок и переход в аварийный режим. В худшем случае заклинивание может вызвать неконтролируемый наддув ("дизелинг"), опасный для целостности двигателя.

Q: Нужно ли менять сервомотор актуатора вместе со шнеком? A: Не обязательно, но рекомендуется провести диагностику сервомотора. Если износ червяка был вызван повышенным сопротивлением из-за неисправного мотора, то установка нового шнека без замены причины поломки приведет к повторному выходу детали из строя в короткие сроки.

Советы по эксплуатации

• 📌 Диагностика перед заменой: Перед покупкой и установкой шнека убедитесь, что проблема именно в механической части актуатора. Проверьте работу сервомотора и целостность штока. Часто причиной неработоспособности являются электрические неисправности или разрыв мембраны в вакуумных актуаторах.
• 📌 Чистота при монтаже: При разборке и сборке актуатора обеспечивайте абсолютную чистоту. Попадание даже мелкой абразивной пыли в червячную пару ускорит износ новых деталей.
• 📌 Обязательная калибровка: Никогда не пренебрегайте этапом калибровки штока после сборки. От этого зависит, будет ли турбина создавать правильное давление на всех режимах работы двигателя.

  ---

  Номера комплектующих и их аналогов для данного товара: 993647060B, TBS46HA3188W, 2063060001, 2063060003, 725N10112Z, MAT2667DF, MAT2667NM, MAT2667NR, MAT2667SL, MAT2667TC, MAT2667TT, 7244965002S, 6NW00841203, 6NW008412031, 6NW00841268, 7121200001, 7121200117, 7121200128, 7121200233, MAT3013TT, TBS15G0844, 0400037A, TBS56HA3188, 2063040003, 717N10011Z, MAT2670, MAT2670DF, MAT2670NR, MAT2670SL, MAT2670TC, MAT2670TT
