Шнек (червяк) B актуатора турбины 20 зубов/7 витков

Шнек (червяк) B актуатора турбины 20 зубов/7 витков Tanboress TBS-66HA-3188

Что это такое

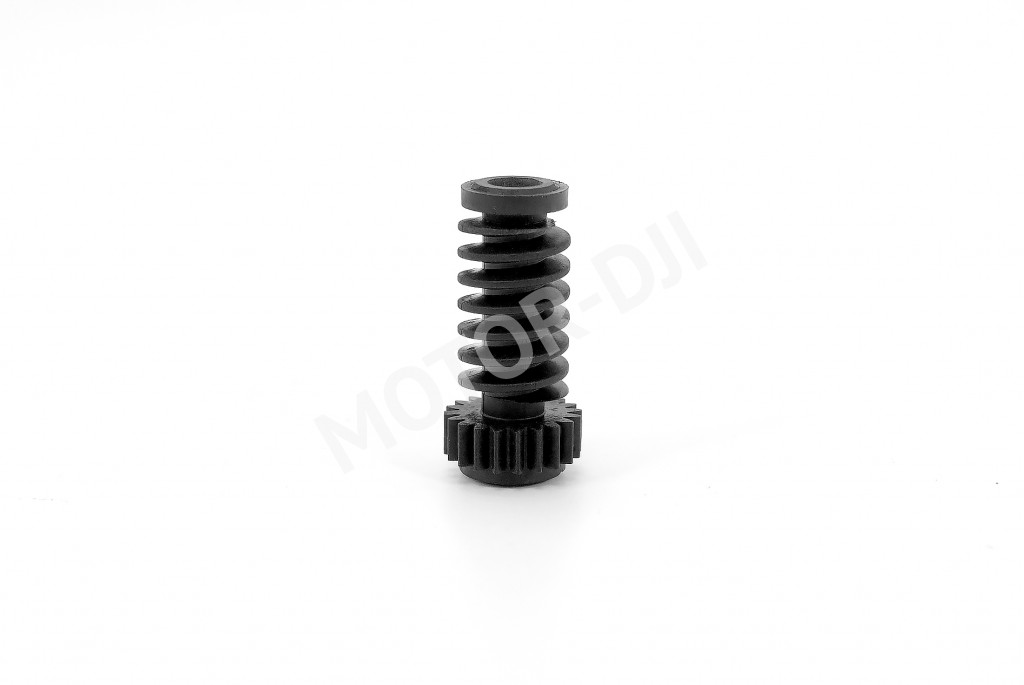

Шнек (червяк) B актуатора турбины — это ключевая деталь механизма управления геометрией турбокомпрессора (VGT или VNT). Он представляет собой винт с 20 зубьями и 7 рабочими витками, который преобразует вращательное движение электродвигателя актуатора в точное линейное перемещение тяги. Эта тяга, в свою очередь, регулирует положение направляющих лопаток в турбине, оптимизируя поток выхлопных газов для максимальной производительности и эффективности на всех оборотах двигателя.

Симптомы проблем

• 🔹 Ошибки по турбине и актуатору: В памяти ЭБУ появляются коды неисправностей, такие как P2563 (Положение актуатора турбонагнетателя — диапазон/производительность), P003A (Механизм изменения геометрии турбины "A" — заклинило/заело) или аналогичные.
• 🔹 Снижение мощности и «турбояма»: Автомобиль теряет тягу, особенно в зоне низких и средних оборотов, появляется провал при разгоне (турбояма), динамика становится вялой и нелинейной.
• 🔹 Неустойчивая работа двигателя: Могут наблюдаться рывки, подергивания при движении с постоянной скоростью или плавающие обороты на холостом ходу из-за некорректного управления наддувом.
• 🔹 Повышенный дымность выхлопа: Из-за нарушения оптимального давления наддува может увеличиться дымность выхлопа (чаще черный или сизый дым).
• 🔹 Скрежет или стук из области турбины: При сильном износе или повреждении зубьев червячной передачи может быть слышен механический шум, скрежет или стук при работе двигателя.

Подходит для автомобилей

Данный шнек TBS-66HA-3188 предназначен для ремонта актуаторов турбокомпрессоров, устанавливаемых на популярные дизельные двигатели:

• Ford / PSA 2.0 TDCi / DW10: Ford Mondeo IV, Ford S-Max, Ford Galaxy, Ford Kuga, Peugeot 407, 607, Citroen C5, C6.
• Volvo 2.0D / 2.4D D5244T: Volvo S60, S80, V70, XC70, XC90.
• Mazda 2.0 MZR-CD / Skyactiv-D: Mazda 6 (GG), Mazda CX-5, Mazda CX-7.

Признаки замены

Замена шнека актуатора необходима при диагностированном износе или повреждении именно червячной передачи. Критерии:

1. Визуальный износ зубьев шнека или ответной шестерни электродвигателя (скругления, сколы, глубокие выработки).
2. Люфт или заедание при вращении шнека в сборе с двигателем актуатора вручную.
3. ЭБУ фиксирует ошибки по положению актуатора, при этом проверка показала исправность электродвигателя и датчика положения.
4. Актуатор не проходит процедуру калибровки (адаптации) через диагностическое оборудование из-за механического износа внутри редуктора.

Преимущества

• ✔ Точное восстановление геометрии: Шнек Tanboress изготовлен с соблюдением оригинальных параметров (20 зубьев, 7 витков), что гарантирует точное соответствие хода штока и корректную работу системы изменения геометрии турбины.
• ✔ Высокая износостойкость: Деталь производится из качественных материалов с последующей термообработкой, что обеспечивает высокую прочность и устойчивость к механическим нагрузкам в условиях высоких температур подкапотного пространства.
• ✔ Экономичная альтернатива: Покупка отдельного шнека позволяет отремонтировать актуатор в 3-5 раз дешевле, чем приобретать новый актуатор в сборе, без потери в качестве и надежности.
• ✔ Совместимость: Прямая замена оригинальной детали с номером TBS-66HA-3188, что гарантирует беспроблемную установку и работу в штатном режиме.

FAQ: частые вопросы

Q: Можно ли заменить только шнек, если актуатор не работает? A: Да, но только после точной диагностики. Если причина неисправности именно в износе червячной передачи (скрежет, люфт, заедание), а электродвигатель и потенциометр (датчик положения) исправны, то замена шнека — оптимальное решение. Если сгорел моторчик, потребуется ремкомплект актуатора целиком.

Q: Нужна ли адаптация актуатора после замены шнека? A: Да, обязательна. После любой разборки и сборки механической части актуатора необходимо выполнить процедуру обучения (калибровки) через диагностический сканер. Это позволяет ЭБУ двигателя запомнить крайние положения штока и корректно управлять турбиной.

Q: Чем грозит езда с изношенным шнеком актуатора? A: Это приводит к некорректной работе турбины: потере мощности, перерасходу топлива, повышенной нагрузке на двигатель и сажевый фильтр (DPF). В долгосрочной перспективе возможно заклинивание лопаток в турбине, что может вызвать ее серьезное повреждение и дорогостоящий ремонт.

Q: Как проверить износ шнека самостоятельно? A: При снятом актуаторе можно попробовать вручную провернуть выходной вал редуктора (куда вставляется шнек). Он должен вращаться плавно, без заеданий и ощутимых радиальных люфтов. Сильный люфт или ступенчатое вращение — признак износа. Также можно визуально осмотреть зубья на предмет сколов и выработки.

Q: В чем разница между шнеком A и шнеком B? A: Разница в количестве зубьев и витков, что определяет передаточное число и скорость/ход штока. Они не взаимозаменяемы. Данная деталь — шнек B (20 зубов/7 витков) для конкретных моделей актуаторов. Важно устанавливать шнек точно с такими же параметрами, как и изношенный.

Советы по эксплуатации

• 📌 Диагностика перед заменой: Перед покупкой детали убедитесь, что проблема именно в механической части актуатора. Проверьте ошибки, работу электродвигателя и датчика положения.
• 📌 Чистота при установке: При замене шнека тщательно очистите корпус актуатора от старой смазки и загрязнений. Попадание абразивных частиц в редуктор быстро выведет его из строя.
• 📌 Используйте правильную смазку: После установки нового шнека обязательно нанесите специальную высокотемпературную пластичную смазку для червячных передач (например, Liqui Moly Hochtemperatur-Fett). Обычный солидол или литол не подходят.
• 📌 Проверка после ремонта: После установки отремонтированного актуатора на автомобиль выполните тестовую поездку, отслеживая параметры давления наддува и заданное положение актуатора в реальном времени через диагностический сканер.

  ---

  Номера комплектующих и их аналогов для данного товара: CF777, TBS66HA3188, 2063040001, 727N10011Z, MAT2668D, MAT2668NR, MAT2668TC, MAT2668TT, NT001, 993647060B, TBS46HA3188W, 2063060001, 2063060003, 725N10112Z, MAT2667DF, MAT2667NM, MAT2667NR, MAT2667SL, MAT2667TC, MAT2667TT
